Einsatzplanung
4.1
Lieferumfang

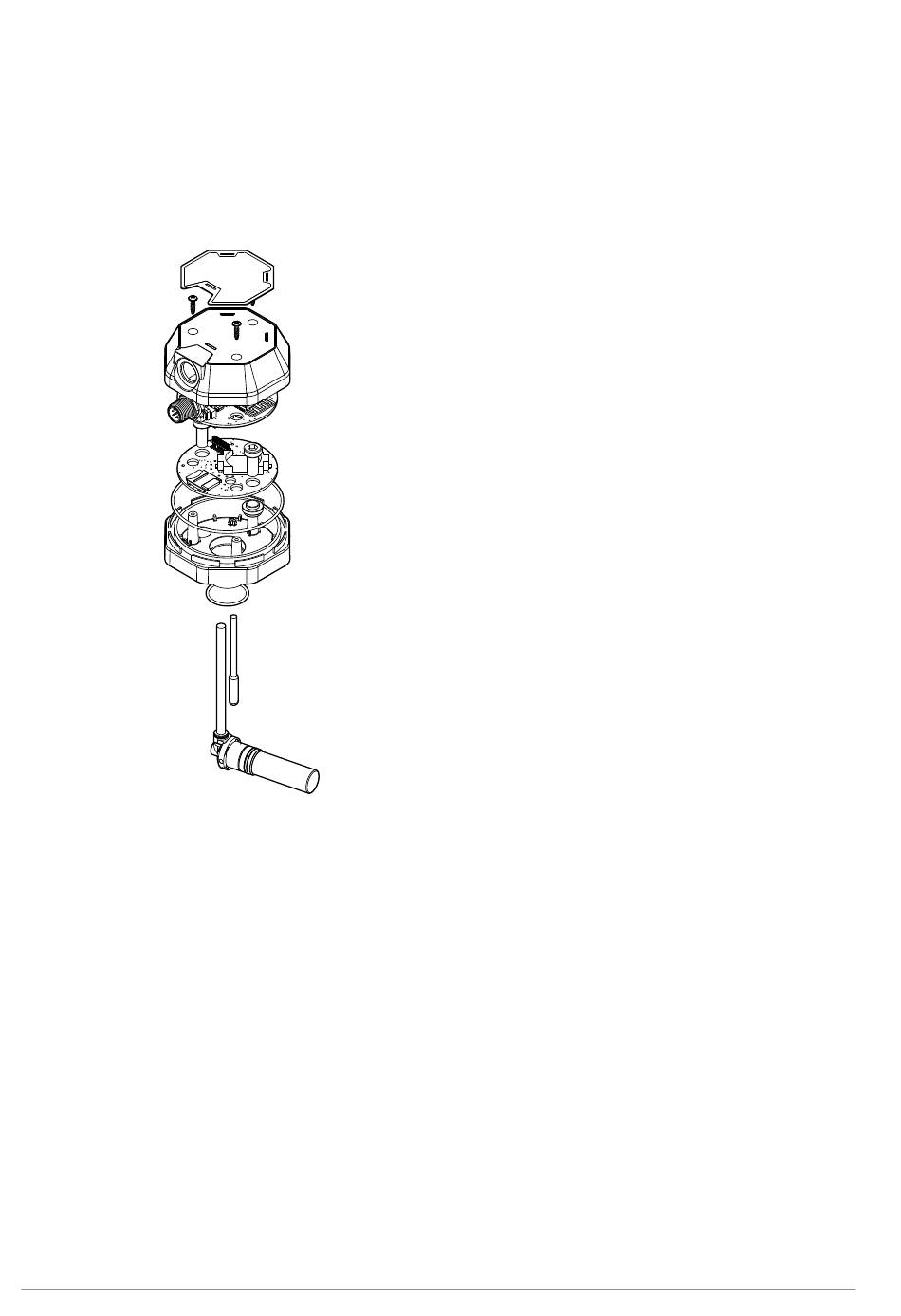

Bild 4-1: Explosionszeichnung des AIQ EMBEDDED
Das Gerät wird für das Getriebe vorkonfiguriert und für die Montage vorbereitet.
Mitgelieferte Bestandteile sind:
• Gerät mit dem zugehörigen Montageset
– 2x Befestigungsschraube (M6x14)
– 1x Dichtung zur Abdichtung der Sensor Gehäusehälften
– 1x Dichtung zur Abdichtung des Sensors am Getriebe
– 3x Gehäuseschraube (2,5 x 7 mm)
– 1x Aufkleber zum Versiegeln der Schraubflächen
– 2x M6x14 Zylinderschrauben DIN 6912
• 2 m Anschlusskabel M12x8 pol
Auslieferungszustand
Das Gerät wird für ein spezifisches Flender Getriebe konfiguriert geliefert und ist somit nicht
für sich allein einsetzbar.
A6230-01de
4.1 Lieferumfang
Ausgabe 09/2022
