Beschreibung
3.1
Beschreibung des Geräts
Das Gerät erfasst verschiedene Informationen und Messwerte über den Betriebszustand des
Flender Getriebes und stellt diese an den (Signal-) Ausgängen der übergeordneten Steue-
rung (PLC) zur Verfügung.
Zusätzlich können diese Telemetrie- und Diagnosedaten per WLAN an das Flender Portal
AIQ Inside übertragen werden.
Für Einstellungen und die Weitergabe der Daten an die übergeordnete Steuerung hat das
Gerät einen Digitaleingang, zwei Digitalausgänge, zwei Analogausgänge und einen digitalen
Tachoausgang. Der Erhalt der Uhrzeit im Gerät wird durch eine eingebaute Batterie sicher-
gestellt. Die konfigurierten Einstellungen bleiben auch bei leerer Batterie erhalten.
3.2
Geräteübersicht

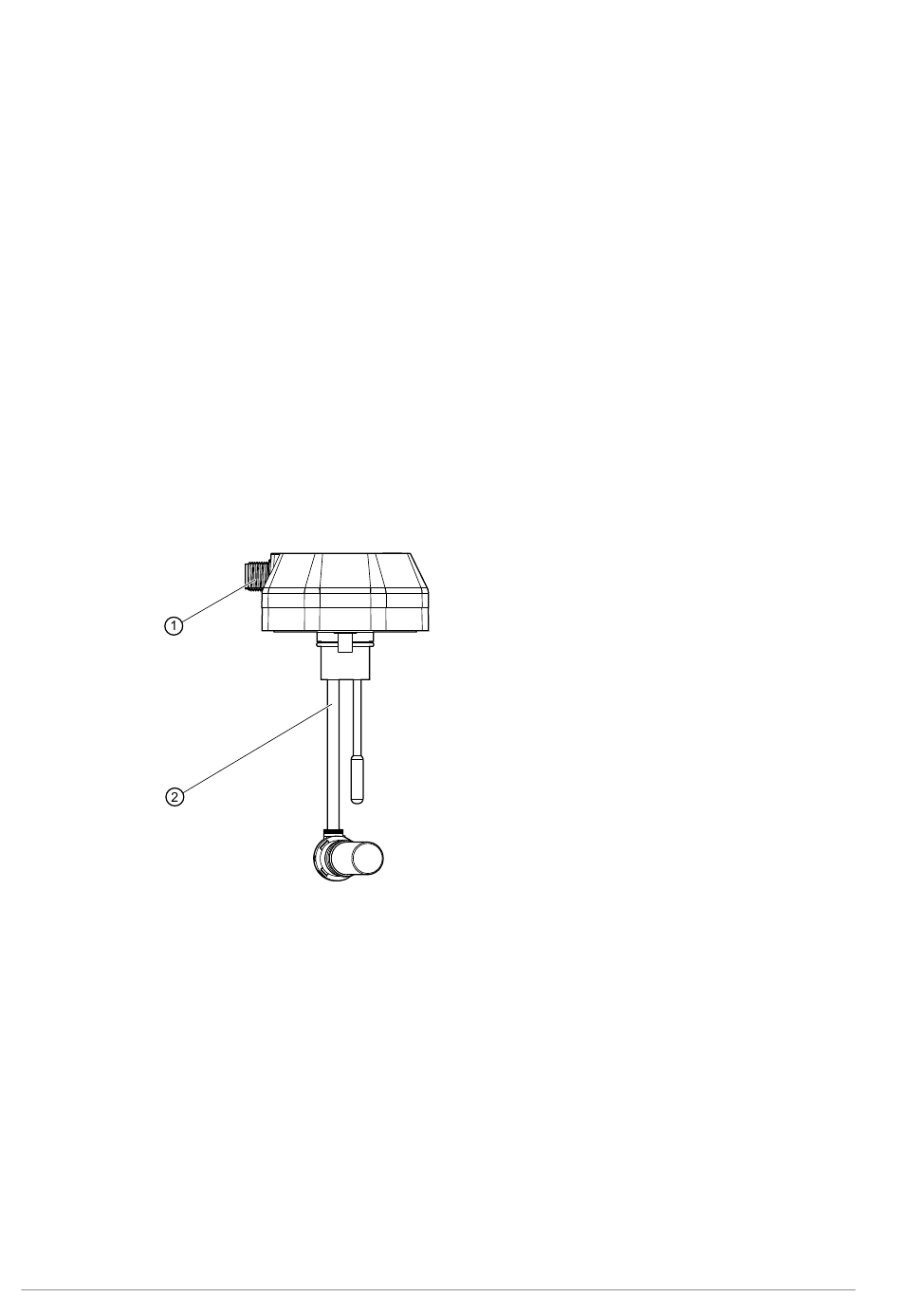

Bild 3-1: Stecker und Sensoren
1
Anschluss
Schließen Sie das Gerät über eine M12 Sensor oder Aktor Kabelverbindung an. Die Stecker-
belegung des Geräts können Sie der folgenden Tabelle entnehmen.
A6230-01de
3.2 Geräteübersicht
Anschluss
3.1 Beschreibung des Geräts
2
Sensorbereich: Ölsumpftemperatur Sensor
und Tachogeber
Ausgabe 09/2022
3
17
