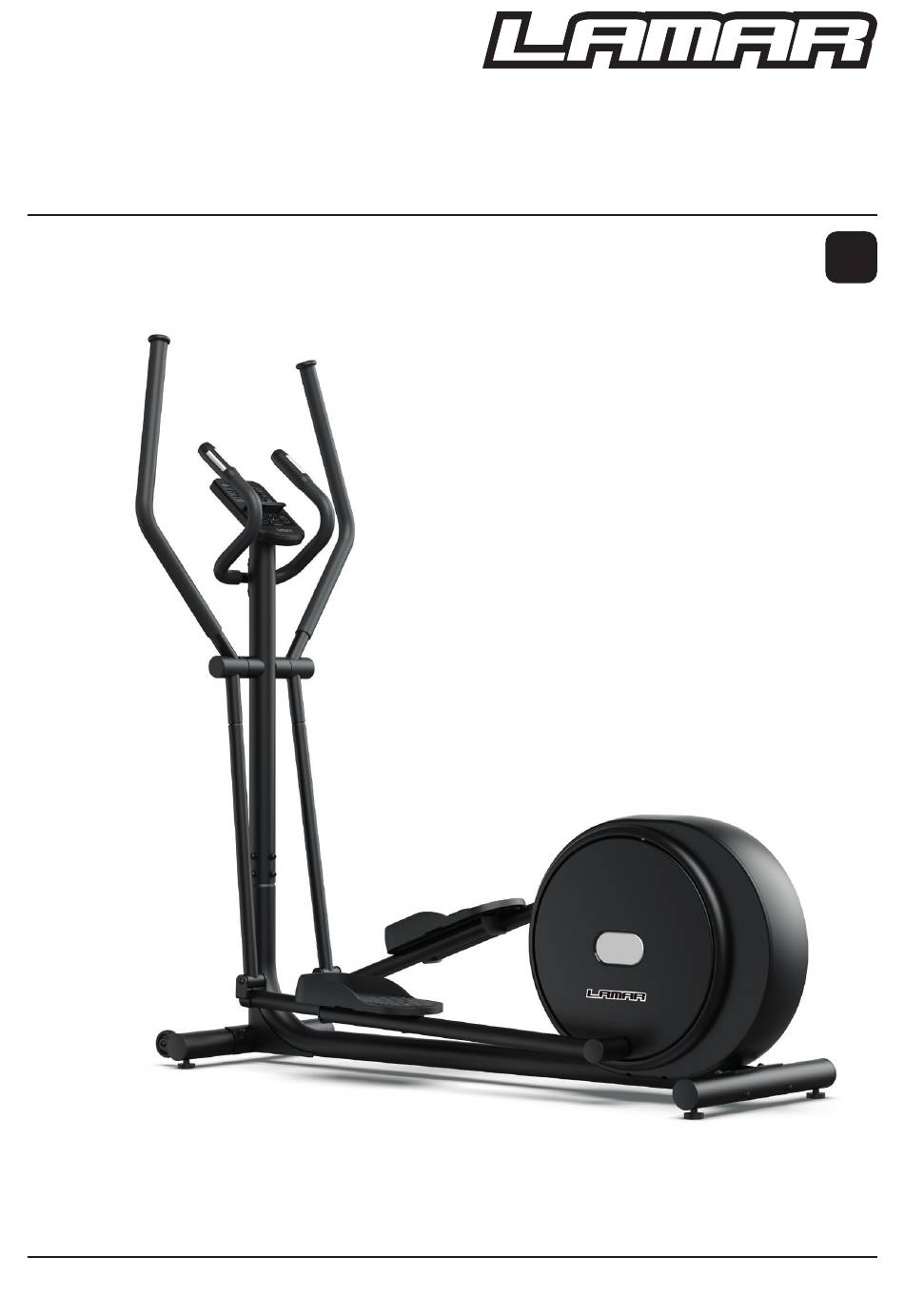

- Seite 1 Ellipsentrainer ET 50A Bedienungsanleitung ORIGINALBEDIENUNGSANLEITUNG Artikel / IT Nummer: 142447 Ausgabe: 06/2021 Revision: Version 01...
-
Seite 2: Inhaltsverzeichnis
Konformitätserklärung / Zertifikate Notizen Einleitung Vielen Dank für den Kauf des Ellipsentrainer ET 50A! Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, be- vor Sie den Ellipsentrainer in Betrieb nehmen und vergewissern Sie sich, dass es ordnungsgemäß und den Anweisungen ent- sprechend verwendet wird. -
Seite 3: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Der Ellipsentrainer ET 50A ist ausschließlich als Fitnessgerät zum trainieren für den Privatgebrauch bestimmt und nicht für den gewerblichen Betrieb geeignet. Der Ellipsentrainer eignet sich nicht für therapeutische bzw. medizinische Zwecke. Der Ellipsentrainer darf nur wie in diesem Handbuch beschrie- ben verwendet werden. -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise WARNUNG! • Bitte halten Sie sich strikt an die in der Anleitung angeführ- ten Sicherheitsbestimmungen. Der Produzent oder Inver- kehrbringer kann nicht verantwortlich gemacht werden für jegliche Art von Vermögens-, Personen- oder Sachschäden, Unfälle und Rechtsstreitigkeiten, die durch die Verletzung der Sicherheitsbestimmungen verursacht worden sind. - Seite 5 Wichtige Sicherheitshinweise WARNUNG! • Der Ellipsentrainer kann von Kindern ab 14 Jahren be- nutzt werden. Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung können den Ellipsentrainer unter Aufsicht benut- zen oder nachdem sie in Bezug auf die sichere Verwendung unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Seite 6 Wichtige Sicherheitshinweise WARNUNG! • Entdecken Sie beim Zusammenbau oder während der Über- prüfung defekte Teile bzw. macht der Ellipsentrainer während des Trainings ungewöhnliche Geräusche, so darf er nicht verwendet werden. Wenden Sie sich bitte an den Händler. • Öffnen Sie den Hauptrahmen des Ellipsentrainer nicht, die Reparatur darf nur von einer von KSR Group GmbH auto- risierten Fachwerkstatt erfolgen.
-
Seite 7: Teileübersicht
YK-CT1902 Explosive Drawing Teileübersicht #A S5 1PC #B S13-14-15 1PC... - Seite 8 Teileübersicht YK-CT1902 HINWEIS! Bitte befolgen Sie die einzelnen Montageschritte genau und achten Sie auf vormontierte Teile.
-
Seite 9: Teileliste
Teileliste Bezeichnung Stk. Bezeichnung Stk. Computer Sicherungsring d40 Versorgungskabel Hintere Querstütze Kabel für Pulssensor Verstellbarer Standfuß Befestigungsschrauben f. Computer Mutter Versorgungskabel f. Computer Kunststoffdistanzhülse Lenksäule Kreuzschrauben selbstschn. ST4,2x16 Mittlerer Haltegriff 54L/R Kunststoffabdeckung L/R Überzug Haltegriff L/R Ø23x3x350 Kurbelabdeckung Pulssensor vorne L/R Drehbare Abdeckung Pulssensor hinten L/R Kurbel... -
Seite 10: Montage
Montage Vorbereitung: Stellen Sie vor der Montage sicher, dass genügend Platz für den Aufbau vorhanden ist. Verwenden Sie das mitgelieferte Werk- zeug und überprüfen Sie vor der Montage, ob alle benötigten Teile vorhanden sind. YK-CT1902 Assembly 1. Querstützen montieren Step1 #38 M8xH16xS13 4x #38 M8*H16*S13 4PCS d8 4x... - Seite 11 Montage YK-CT1902 2. Lenksäule und Haltegriffe montieren #13 d8 #13 d8 8PCS #20 M8x19xS14 2x #20 M8*19*S14 2PCS #21 d8Ø32x2 2x #21 d8*Φ32*2 2PCS d19 2x 2PCS #12 d8Ø20x2xR30 6x #12 d8*Φ20*2*R30 6PCS #11 M8x20xS5 6x #11 M8*20*S5 6PCS 21 13 #A S5 1x #A S5 1PC #B S13-14-15 1x...
-
Seite 12: Pedale Montieren
Montage 3. Haltegriffabdeckungen montieren 1. Stecken Sie, wie auf Seite 11 abgebildet, die Haltegriffab- deckungen vorne (18L/18R) und die Haltegriffabdeckungen hinten (19L/19R) auf die Haltegriffe (17L/R). 4. Untere Haltestangen montieren 1. Befestigen Sie die unteren Haltestangen (26L/R) mit 4 Linsenkopfschrauben mit Innensechskant (24), 4 Feder- scheiben (13) und 4 Unterlegscheiben gewölbt (25) an den Haltegriffen (17L/R). - Seite 13 YK-CT190 Montage Step3 #25 d8xØ20x2xR16 4x #25 d8*Φ20*2*R16 4PCS #24 M8x16xS5 #24 M8*16*S5 8PCS #13 d8 4PCS #A S5 1PC #A S5 Fix handle bar(17L/R) to swing rod(26L/R) with inner hex pan head bolts(24), spring washers(13) and arc washers(25 by spanner(A); Take off the inner hex pan head bolt (24) from the pedal arm (41) first;...
-
Seite 14: Computer Montieren
Montage 7. Mittleren Haltegriff montieren 1. Entnehmen Sie die Linsenkopfschrauben mit Innensechs- kant (11), die Federscheiben (13) und die Unterlegscheiben gebogen (12). 2. Fädeln Sie die Pulssensorkabel (10) durch die Öffnungen in der in der Lenksäule (3). 3. Befestigen Sie den mittleren Haltegriff (4) mit den Linsen- kopfschrauben mit Innensechskant (11), den Federscheiben (13) und den Unterlegscheiben gewölbt (12) an der Lenk- säule (3). - Seite 15 YK-CT1902 Montage Step4 #1c M5x10 #1c M5*10 4PCS #13 d8 #13 d8 2PCS d8Ø20x2xR30 2x #12 d8*Φ20*2*R30 2PCS #11 M8x20xS5 2x #11 M8*20*S5 2PCS #A S5 1x #A S5 1PC #B S13-14-15 1PC #B S13-14-15 1x Take off the inner hex pan head bolt (11),spring washer (13), arc washer (12) first; Fix the middle handlebar (4) to the handlebar post (3) with inner hex pan head bolt (11),spring washer (13), arc washer (12);...
- Seite 16 Adjustment Guide Montage ALANCE Montage Für einen sicheren Stand YK-CT1902 auf unebenem Untergrund, Adjustment Guide kann der Ellipsentrainer mit den verstellbaren Standfü- DJUSTING THE BALANCE ßen ausgerichtet werden. Um einen Standfuß zu erweitern, drehen Sie ihn gegen den Uhrzeigersinn. Drehen Sie den Standfuß im Uhrzeigersinn, um ihn zu verkürzen.
- Seite 17 Thank you for purchasing our product. For the best user experience, we recommend that you take the time to read this manual carefully. Description of instrument window Computerfunktionen Display ITEM DESCRIPTION RANGE TIME Current time for exercise 0 min: 00 s ~ 99 min: 00 s TIME Zeigt die gesamte Zeit des Workouts an (00:00 bis 99:59).
-
Seite 18: Computerfunktionen
Computerfunktionen Tastenfunktionen Auswahl / Widerstand erhöhen DOWN Auswahl / Widerstand verringern RESET Rückkehr zu PROGRAMM 1 (manuelles Programm) Alle Werte werden gelöscht, außer den benutzerdefinierten Eingaben von U1-U4, WATT, PULSE. START Übung starten / beenden RECOVERY Misst die Herzfrequenz in der Erholungsphase ENTER Wechsel zwischen den einstellbaren Werten (bei angehaltenem Ellipsentrainer) / Wechsel zwischen WATT und RPM (während... - Seite 19 YK-CT1902 Computerfunktionen HEIGHT WEIGHT SPEED DIST WATT PULSE Manueller Modus (Programm 1) Km/h r/min KCAL MANUAL MODE(PROGRAM 1) 1. Press START to start exercise, or press ENTER to enter the setting; 2. In setting mode, press ENTER key to choose setting items with relevant flashing window for 1.
-
Seite 20: Wählen Sie Mit Der Taste Display-Alt Eines Der Automati
1. Press START to start exercise, or press ENTER to enter the setting; 2. In setting mode, press ENTER key to choose setting items with relevant flashing window for TIME,DISANCE,CALORIE,AGE; 3. Press UP or DOWN key to increase / decrease the set value, press ENTER to proceed to the next item; Computerfunktionen 4. - Seite 21 ENTER Metric System ⚫ Computerfunktionen ENTER ENTER DOWN Körperfett/ BMI/ Basalstoffwechselrate (Programm 12) Metric System ⚫ Metric System ⚫ ENTER DOWN DOWN DOWN ENTER ENTER ENTER ENTER DOWN DOWN ENTER ENTER ENTER ENTER ENTER ENTER ENTER 1. Wählen Sie mit der Taste DISPLAY-ALT das Programm 12. Press the key to enter the setting mode.
-
Seite 22: Body Mass Index)
Computerfunktionen B.M.I (Body Mass Index) Bedeutung ≤ 19 Untergewicht 20 - 25 Normalgewicht 26-29 Übergewicht ≥ 30 Fettleibigkeit Körperfett Geschlecht Niedrig Mittel Erhöht Hoch Männlich <13% 13%-25,9% 26%-30% >30% Weiblich <23% 23%-35,9% 36%-40% >40% Figurtyp abgemagert stark untergewichtig untergewichtig leicht untergewichtig normal leicht übergewichtig übergewichtig... -
Seite 23: Der Zielwert Watt Wird Durch Drehmoment Und Drehzahl
Computerfunktionen YK-CT1902 Watt Modus (Programm 13) Overweight WATT MODE (PROGRAM 13) Press ENTER key into setting mode; 1. Wählen Sie mit der Taste DISPLAY-ALT das Programm 13. In setting mode, press ENTER key to choose setting items with relevant flashing window for TIME→DISTANCE→WATT;... - Seite 24 5. If time, distance, calories, or any of these are setting， The corresponding value will be inverted in training mode。 When any of setting value count to 0, the training will be stopped with “DI DI” Voice Prompt; 6. Press START/STOP key to STOP the training, in the training mode; Computerfunktionen Note: the WATT value is decided by the TORQUE and RPM.
- Seite 25 Computerfunktionen 7. Die Parameter werden während dem Training als Coundtown heruntergezählt. Erreicht ein Parameter (TIME / DISTANCE / CALORIE) den Wert 0, endet das Training und ein akkusti- sches Signal ertönt. Mit der Taste START können Sie das Training jederzeit beenden. HINWEIS! •...
- Seite 26 YK-CT1902 Computerfunktionen any of setting value count to 0, the training will be stopped with “DI DI” Voice Prompt; 6. Press START/STOP key to STOP the training, in the training mode; Benutzerdefinierter Modus (Programm 18-21) NOTE : you must hold the pulse sensor in during exercise; USER MODE (PROGRAM18-21) 1.
- Seite 27 1. Press UP or DOWN key to select a particular function you want(U1-U4)； 2. Press START/STOP key to starting exercise, or press ENTER key into setting mode. Computerfunktionen 3. In setting mode, press ENTER key to choose setting items with relevant flashing window for TIME→DISTANCE→CALORIE→AGE →Resistance Value;...
- Seite 28 Computerfunktionen Kinomap Der Ellipsentrainer ist kompatibel mit der App Kinomap. https://www.kinomap.com/de/ finden Sie nähere Informatio- nen zur App und die Downloadlinks für Google Play und den App Store. 1. Laden Sie die App auf Ihr Mobilgerät. ® 2. Achten Sie darauf, dass die Bluetooth Funktion auf Ihrem Mobilgerät aktiviert ist.
-
Seite 29: Trainingshinweise
Trainingshinweise 1. Aufwärmphase Bereiten Sie Ihren Kreislauf und Muskeln auf das Training vor. Die Aufwärmphase dient auch der Vorbeugung von Krämpfen und Muskelverletzungen. Machen Sie vor dem Training Dehnübungen. Achten Sie darauf, Ihre Muskeln nicht übermäßig zu dehnen. Bei Schmerzen HÖREN SIE AUF. - Seite 30 Trainingshinweise 2. Trainingsphase Nach dem Aufwärmen kann das Training beginnen. Durch die regelmäßige Nutzung stärken Sie Ihre Beinmuskeln. Trainieren Sie entsprechend Ihrer Fähigkeiten, aber halten Sie dabei ein möglichst gleichmäßiges Tempo. Das Training sollte Ihren Puls in den im Diagramm darge- stellten Zielbereich bringen.
- Seite 31 Trainingshinweise HINWEIS! • Je fitter Sie werden, desto länger und intensiver müssen Sie trainieren. • Es wird empfohlen, mindestens dreimal pro Woche zu trainieren und die Trainingseinheiten gleichmäßig über die Woche zu verteilen. • Um mit dem Ellipsentrainer Ihre Muskeln zu trainieren, müssen Sie den Widerstand hoch einstellen.
-
Seite 32: Reinigung Und Wartung
Reinigung und Wartung Reinigung • Die Reinigung sollte nach jedem Training, mindestens je- doch einmal im Monat erfolgen. • Reinigen Sie den Ellipsentrainer mit einem leicht angefeuch- teten Tuch. • Reinigen Sie die Computerkonsole mit einem trockenen, fusselfreien Tuch. • Lassen Sie den Ellipsentrainer vor der weiteren Verwendung vollständig trocknen. -
Seite 33: Problembehebung
Problembehebung Fehlercode Mögliche Ursache Lösung Kabelverbindung Prüfen Sie die Kabel-Steckerverbindungen. unterbrochen Besteht das Problem weiterhin, wenden Sie sich bitte an den Händler. defekter Computer Ein defekter Computer muss getauscht werden. Wenden Sie sich bitte an den Händler. Pulsermittlung In Legen Sie Ihre Hände innerhalb von 3 Programm 12 fehl- Sekunden nach dem Teststart auf die Puls- geschlagen... -
Seite 34: Garantie
Eventuelle Ansprüche des Käufers auf Nacherfüllung und Schadensersatz bei Mängeln bleiben bei Vorliegen der entsprechenden Voraussetzungen daneben erhalten. Die Garantie gilt für das Ellipsentrainer ET 50A und beträgt ab dem Kaufdatum (es gilt das Belegdatum) 24 Monate. Die Garantie umfasst Material, Konstruktions- und Fertigungs- fehler, vorausgesetzt, dass dieser Mangel bereits bei Liefe- rung vorhanden war und das Produkt vom Käufer sach- und... - Seite 35 Garantie Bei Auftreten eines Störfalles/Mangels ist umgehend der Händ- ler zu informieren und diesem ist das aufgetretene Problem ausführlich zu schildern. Kann das Problem auf diesem Wege nicht gelöst werden, ist das gründlich gereinigte Produkt inklu- sive aller Zubehörteile transportsicher zu verpacken und den Anweisungen des Händlers entsprechend zu retournieren.
- Seite 36 Garantie Der Garantieanspruch entfällt in folgenden Fällen: • Bei nicht bestimmungsgemäßer Verwendung • bei unsachgemäßer Bedienung, Pflege und / oder Wartung oder Lagerung (z.B. Schäden durch Feuchtigkeit oder zu hohe Temperaturen, verwahrloste Produkte, etc.) • bei Reparaturen, Reparaturversuchen und Modifikationen jeglicher Art sowie bei Einsatz von fremden Ersatz- und Zubehörteilen usw., die von jemand anderem als von KSR Group GmbH oder von ihr autorisierten Betrieben vorge-...
-
Seite 37: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Altgeräte dürfen nicht in den Hausmüll! Sollte der Trainingscomputer einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Alt- geräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/ seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. -
Seite 38: Notizen
Notizen... - Seite 39 Notizen...
- Seite 40 Inverkehrbringer/Herausgeber: KSR Group GmbH Im Wirtschaftspark 15 3494 Gedersdorf Österreich...
