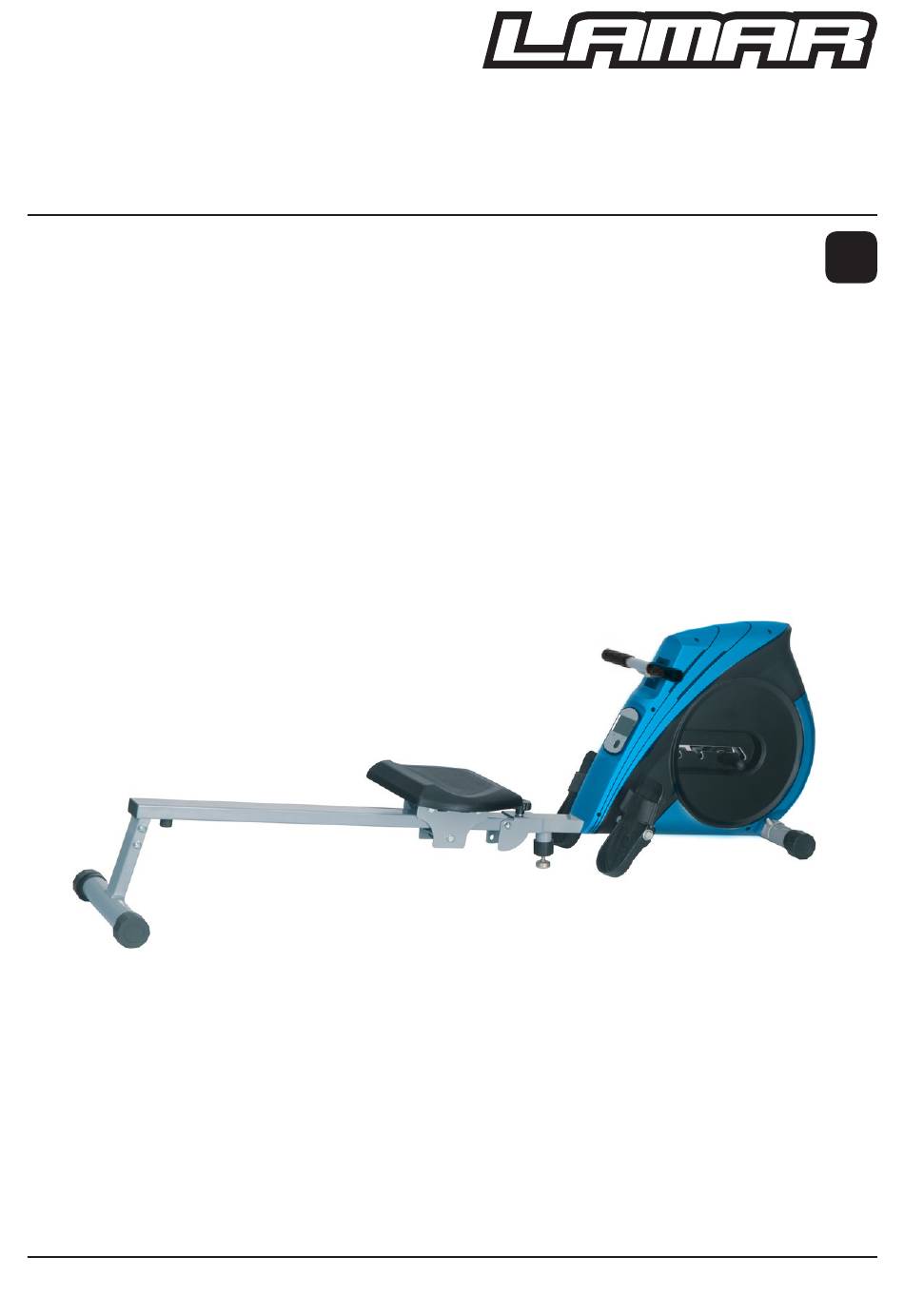

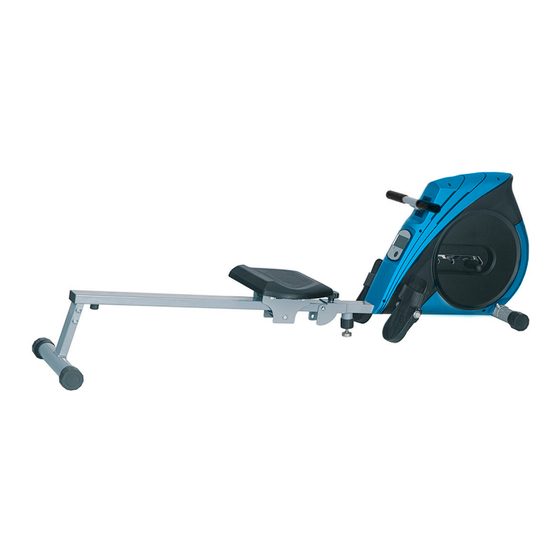

- Seite 1 Rudergerät RG500 Bedienungsanleitung ORIGINALBEDIENUNGSANLEITUNG Artikel / IT Nummer: 142176 Ausgabe: 05/2019 Revision: Version 01...
-
Seite 2: Inhaltsverzeichnis
Hinweise zur Entsorgung Konformitätserklärung / Zertifikate Notizen Einleitung Vielen Dank für den Kauf des Rudergeräts RG500! Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, be- vor Sie das Rudergerät in Betrieb nehmen und vergewissern Sie sich, dass es ordnungsgemäß und den Anweisungen entspre- chend verwendet wird. -
Seite 3: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Das Rudergerät RG500 ist ausschließlich als Fitnessgerät für den Privatgebrauch bestimmt und nicht für den gewerblichen Betrieb geeignet. Das Rudergerät eignet sich nicht für therapeu- tische bzw. medizinische Zwecke. Das Rudergerät darf nur wie in dieser Bedienungsanleitung beschrieben verwendet werden. -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise WARNUNG! • Bitte halten Sie sich strikt an die in der Anleitung angeführ- ten Sicherheitsbestimmungen. Der Produzent oder Inver- kehrbringer kann nicht verantwortlich gemacht werden für jegliche Art von Vermögens-, Personen- oder Sachschäden, Unfälle und Rechtsstreitigkeiten, die durch die Verletzung der Sicherheitsbestimmungen verursacht worden sind. - Seite 5 Wichtige Sicherheitshinweise WARNUNG! • Konsultieren Sie vor dem Beginn des Trainings Ihren Arzt, er wird Sie hinsichtlich optimaler Häufigkeit, Intensität (Ziel- Herzbereich) und Traininsdauer, abhängig von Alter und körperlicher Verfassung, beraten. • Unterbrechen Sie das Training SOFORT, wenn Sie Schmer- zen oder ein Ziehen in der Brust, Kurzatmigkeit, Schwindel oder Unwohlsein verspüren.
-
Seite 6: Teileübersicht
Teileübersicht... - Seite 7 Teileübersicht Teile Beschreibung Menge Teile Beschreibung Menge Rahmen Stöpsel Vorderer Standfuß Handgriff Standfußabdeckung Handgriffpolsterung Schraube M8x65 Seil Gewölbte Unterlegscheibe Drehknauf D8x1.5xΦ20xR30 Federscheibe D8 Schraube M10x80 Sechskantmutter M8 Hinteres Sensorkabel Bolzen Vorderes Sensorkabel φ12.5x130xM12x18 Unterlegscheibe Unterlegscheibe D13xφ26x2 D10xφ20x1.5 Pedal Mutter M10 Schraube ST4.2x18 Abdeckung Computer...
-
Seite 8: Montage
Montage Vorbereitung: Stellen Sie vor der Montage sicher, dass genügend Platz für den Aufbau vorhanden ist. Verwenden Sie das mitgelieferte Werk- zeug und überprüfen Sie vor der Montage, ob alle benötigten Teile vorhanden sind. Schritt 1 Schrauben Sie die Handgriffe (22) auf die Achse (24). - Seite 9 Montage Schritt 2 1. Befestigen Sie den vorderen Standfuß (2) mit den Schrauben (4), gewölbten Unterlegscheiben (5), Feder- scheiben (6) und Sechskantmuttern (7) am Rahmen (1). 2. Befestigen Sie den justierbaren Standfuß (40) am Rahmen (1). Stellen Sie die Höhe so ein, dass die Gleitschiene (45) ein- fach montiert werden kann.
- Seite 10 Montage Schritt 3 Montieren Sie die Pedale (10) mit den Bolzen (8) und Unterleg- scheiben (9) am Rahmen (1).
- Seite 11 Montage Schritt 4 1. Schrauben Sie den Sattel (52) mit den Schrauben (48), Federscheiben (49) and Unterlegscheiben (50) an die Sat- telstütze (51). 2. Befestigen Sie den hinteren Standfuß (47) mit den Schrau- ben (46), Federscheiben (6) und Unterlegscheiben (15) an der Gleitschiene (45).
- Seite 12 Montage Schritt 5 1. Verbinden Sie das vordere Sensorkabel (36) mit dem hinte- ren Sensorkabel (35). 2. Befestigen Sie die Gleitschiene (45) mit der Schraube (34), den Unterlegscheiben (37) und der Mutter (38) am Rahmen (1). 3. Fixieren Sie die Gleitschiene mit dem Drehknauf (33) und der Unterlegscheibe (15).
-
Seite 13: Faltmechanismus
Faltmechanismus Wird das Rudergerät längere Zeit nicht verwendet, kann es durch den Faltmechanismus platzsparend aufbewahrt werden. 1. Öffnen Sie den Drehknauf (33) und entfernen Sie ihn und die Unterlegscheibe (15). 2. Klappen Sie die Gleitschiene (45) hoch. 3. Fixieren Sie den Faltmechanismus wie abgebildet mit dem Drehknauf (33) und der Unterlegscheibe (15). -
Seite 14: Widerstandsstufe Wählen
Widerstandsstufe wählen Wählen Sie eine der 4 Widerstandsstufen: Ziehen Sie den Handgriff (22) zunäachst nach oben und lassen ihn dann in einer der 4 Vertiefungen einrasten. -
Seite 15: Computerfunktionen
Computerfunktionen Erstinbetriebnahme: 1. Drücken Sie die Lasche am unteren Ende des Computers nach oben und ziehen das Display vorsichtig nach vorne aus dem Rahmen. 2. Achten Sie beim Einlegen der Batterien auf die richtige Polarität 3. Setzen Sie den Computer wieder am Rahmen ein. HINWEIS! •... - Seite 16 Computerfunktionen Betrieb / Bereitschaftsmodus: • Der Computer aktiviert sich, sobald Sie mit Ruderübungen beginnen oder die Funktionstaste drücken. • Wird das Rudergerät länger als 4 Minuten nicht benutzt, kehrt der Computer in den Bereitschaftsmodus zurück. Funktionstaste: • Zum Wechseln der angezeigten Funktion drücken. •...
-
Seite 17: Aufbewahrung, Wartung Und Reinigung
Aufbewahrung, Wartung und Reinigung Aufbewahrung: • Wird das Rudergerät über einen längeren Zeitraum nicht benutzt, bewahren Sie es nach erfolgter Reinigung an einem trockenen, warmen Ort außerhalb der Reichweite von Kindern auf. • Durch den Faltmechanismus kann das Rudergerät platz- sparend aufbewahrt werden (Seite 13). -
Seite 18: Garantie
Eventuelle Ansprüche des Käufers auf Nacherfüllung und Schadensersatz bei Mängeln bleiben bei Vorliegen der entsprechenden Voraussetzungen daneben erhalten. Die Garantie gilt für das Rudergerät RG500 und beträgt ab dem Kaufdatum (es gilt das Belegdatum) 24 Monate. Die Garantie umfasst Material, Konstruktions- und Fertigungs- fehler, vorausgesetzt, dass dieser Mangel bereits bei Liefe- rung vorhanden war und das Produkt vom Käufer sach- und... - Seite 19 Garantie Bei Auftreten eines Störfalles/Mangels ist umgehend der Händ- ler zu informieren und diesem ist das aufgetretene Problem ausführlich zu schildern. Kann das Problem auf diesem Wege nicht gelöst werden, ist das gründlich gereinigte Produkt inklu- sive aller Zubehörteile transportsicher zu verpacken und den Anweisungen des Händlers entsprechend zu retournieren.
- Seite 20 Garantie Der Garantieanspruch entfällt in folgenden Fällen: • Bei nicht bestimmungsgemäßer Verwendung • bei unsachgemäßer Bedienung, Pflege und / oder Wartung oder Lagerung (z.B. Schäden durch Feuchtigkeit oder zu hohe Temperaturen, verwahrloste Produkte, etc.) • bei Reparaturen, Reparaturversuchen und Modifikationen jeglicher Art sowie bei Einsatz von fremden Ersatz- und Zubehörteilen usw., die von jemand anderem als von KSR Group GmbH oder von ihr autorisierten Betrieben vorge-...
-
Seite 21: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Altgeräte dürfen nicht in den Hausmüll! Sollte der Trainingscomputer einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Alt- geräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/ seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. -
Seite 22: Notizen
Notizen... - Seite 23 Notizen...
- Seite 24 Inverkehrbringer/Herausgeber: KSR Group GmbH Im Wirtschaftspark 15 3494 Gedersdorf Österreich...
