Краткое руководство по началу работы
Чтобы подключить монитор LCD к системе, выполните следующие инструкции:
1. Отключите питание компьютера.
2. Для компьютера PC или Macintosh с цифровым выходом DVI: Подсоедините кабель видеосигнала DVI к
разъему платы видеоадаптера в компьютере (Рисунок A.1). Затяните все винты.
Для ПК с аналоговым выходом: Подсоедините 15-штырьковый миниразъем кабеля видеосигнала D-SUB - DVI-A
к разъему платы видеоадаптера в компьютере (Рисунок A.2).
Для Mac: Подсоедините адаптер кабеля для Macintosh к компьютеру, затем подсоедините кабель видеосигнала с
15-штырьковым миниразъемом D-SUB к адаптеру кабеля для Macintosh (Рисунок B.1).

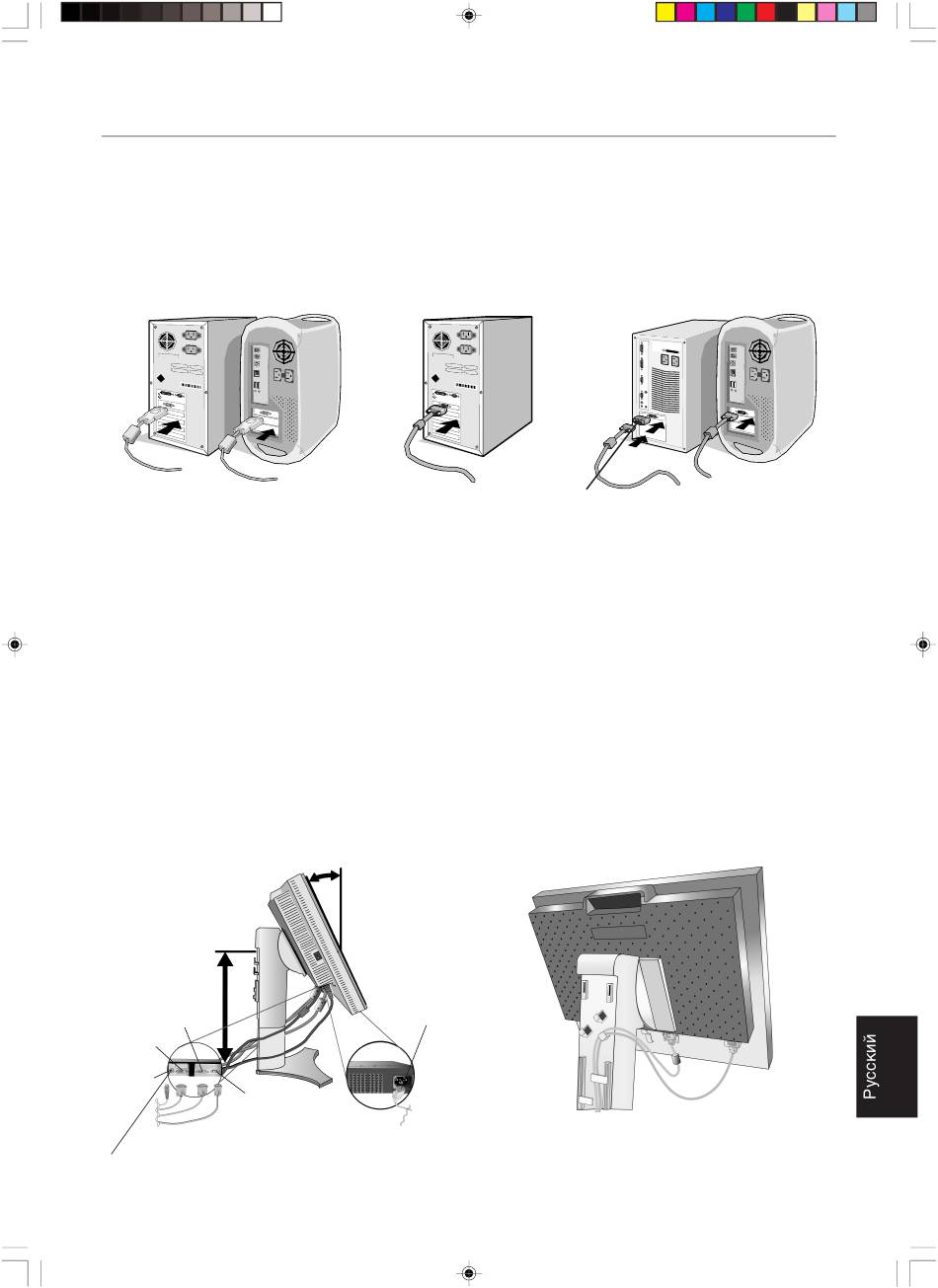

Рисунок A.1
ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh адаптер кабеля Macintosh не требуется.
3. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30 градусов
(Рисунок С.1).
4. Подключите все кабели к соответствующим разъемам (Рисунок С.1).
ПРИМЕЧАНИЕ. Неправильно выполненное подключение может привести к неустойчивой работе, повреждению и
уменьшению срока службы экрана или компонентов ЖК-модуля.
5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.
Поместите кабель D-Sub (не входит в комплект поставки) и кабель питания в специальные кабельные каналы,
как показано на рисунке С.2.
Поместите кабель DVI и кабель видеосигнала D-Sub–DVI-A в специальные кабельные каналы, как показано на
рисунке С.3.
При использовании монитора в вертикальном положении поместите кабель DVI и кабель видеосигнала
D-Sub–DVI-A в специальные кабельные каналы, как показано на рисунке С.4.
6. Убедитесь, что кабели уложены правильно и не выступают из отсека (Рисунок С.3).
При распределении кабелей проверьте подвижность монитора в наклонном, поднятом и опущенном положениях,
а также попробуйте повернуть экран.
Крайнее верхнее
положение
подставки
DVI-I
DVI-D
Выход DC
Разъем для подключения дополнительных устройств NEC.
Не используйте этот разъем без соответствующих указаний.
10_Russian
All manuals and user guides at all-guides.com
Наклон 30˚
Кабель питания
D-SUB
Рисунок C.1
3
Адаптер кабеля
Рисунок A.2
для Macintosh (не
входит в комплект)
Русский-3
30/11/06, 11:10 AM
Рисунок B.1
Рисунок C.2
