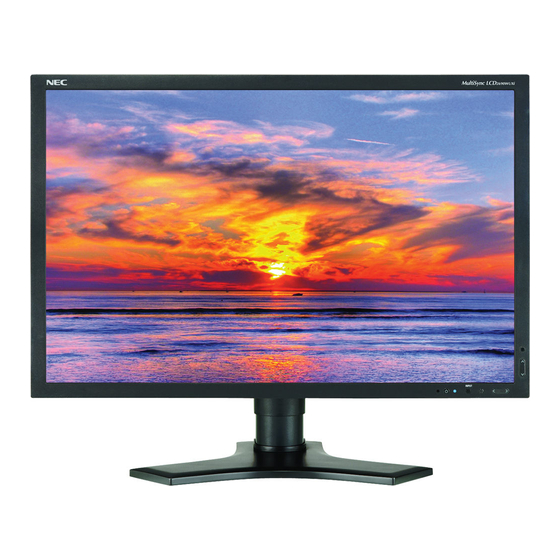

NEC MultiSync LCD2690WUXi SpectraView 2690 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. NEC Anleitungen
  4. Monitore
  5. MultiSync LCD2690WUXi SpectraView 2690
  6. Bedienungsanleitung

NEC MultiSync LCD2690WUXi SpectraView 2690 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MultiSync LCD2690WUXi SpectraView 2690:
Inhaltsverzeichnis

Werbung

Quicklinks

MultiSync LCD2690WUXi
SpectraView 2690
Bedienerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC MultiSync LCD2690WUXi SpectraView 2690

Inhaltszusammenfassung für NEC MultiSync LCD2690WUXi SpectraView 2690

  • Seite 1 MultiSync LCD2690WUXi SpectraView 2690 Bedienerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Erklärung ............................ Deutsch-1 Konformitätserklärung - Canadian Department of Communications ........... Deutsch-2 Konformitätserklärung ......................... Deutsch-2 Inhalt der Verpackung ......................... Deutsch-3 Kurzanleitung ..........................Deutsch-4 Bedienelemente .......................... Deutsch-8 Einsatzempfehlungen ........................Deutsch-13 Technische Daten ........................Deutsch-15 Merkmale und Funktionen ......................Deutsch-16 Fehlerbehebung ..........................

  • Seite 3: Warnung, Vorsicht

    Marke in den USA. NERGY OmniColor ist eine eingetragene Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz. ErgoDesign ist eine eingetragene Marke der NEC Display Solutions, Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien.

  • Seite 4: Konformitätserklärung - Canadian Department Of Communications

    (1) Das Gerät darf keine unerwünschten Störgrößen aussenden. (2) Das Gerät muss empfangene Störgrößen aufnehmen können, auch wenn diese Funktionsstörungen verursachen. Verantwortlich in den USA: NEC Display Solutions of America, Inc. Adresse: 500 Park Blvd, Suite 1100 Itasca, Illinois 60143...

  • Seite 5: Inhalt Der Verpackung

    Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC-Monitor sollte folgende Komponenten enthalten: • Monitor LCD2690WUXi oder SpectraView 2690 mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel (Kontinentaleuropa) • Netzkabel (Großbritannien) • Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften auf DVI-A) •...

  • Seite 6: Kurzanleitung

    Achten Sie beim Verlegen der Kabel auf Neigung, Höhe, Senkung und Drehung des Bildschirms. 30° Neigung Höchste Fußposition Netzkabel DVI-I DVI-D D-SUB Abbildung C.2 Abbildung C.1 Gleichspannung (Ausgang) Anschluss für NEC-Zusatzprodukte. Verwenden Sie diesen Anschluss nur, wenn dies explizit angegeben wird. Deutsch-4...
  • Seite 7 Abbildung C.3 Abbildung C.4 7. Halten Sie alle Kabel fest, und setzen Sie die Kabelabdeckung auf den Fuß (Abbildung D.1). Zum Entfernen heben Sie die Kabelabdeckung an, wie in Abbildung D.2 dargestellt. 8. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

  • Seite 8: Deutsch

    Heben und Senken des Bildschirms Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an, und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). HINWEIS: Heben und senken Sie den Monitor vorsichtig.

  • Seite 9: Entfernen Des Monitorfußes Für Die Montage

    Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor: 1. Ziehen Sie alle Kabel ab. 2. Fassen Sie den Monitor auf beiden Seiten an, und heben Sie ihn in die höchste Position. 3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung S.1). Abbildung S.1 4.

  • Seite 10: Bedienelemente

    Bedienelemente Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen: Um auf das OSM-Menü zuzugreifen, drücken Sie die Taste EXIT. Zum Wechseln des Signaleingangs drücken Sie die Taste INPUT/SELECT. HINWEIS: Zum Wechseln des Signaleingangs muss das OSM Menü geschlossen werden. Querformat Hochformat 1 AMBIBRIGHT-SENSOR...
  • Seite 11 ECO-MODUS Reduziert den Stromverbrauch durch Verringerung der Helligkeit. 1: Verringert die Helligkeit um 25 %. 2: Verringert die Helligkeit um 50 %. B-DEF.: Verringert die Helligkeit entsprechend der Festlegung durch den Benutzer. Anweisungen zu benutzerdefinierten Einstellungen finden Sie im erweiterten OSM-Menü. AUTOM.

  • Seite 12: Farbsteuerungssystem

    AUTO-OPTIMIERUNG (nur analoger Eingang) Diese Funktion passt die Einstellung „OPTIMIERUNG“ regelmäßig automatisch an geänderte Signalbedingungen an. Die Anpassung erfolgt etwa alle 33 Minuten. AUSDEHNUNG Festlegung der Zoom-Methode. VOLLBILD: Die Bilddarstellung wird unabhängig von der Auflösung auf 1920 x 1200 Pixel erweitert. SEITENMASSE: Das Bild wird vergrößert, ohne das Seitenverhältnis zu ändern.
  • Seite 13 SIGNALPRIORITÄT Hier wird die Methode der Videosignalerkennung bei mehreren angeschlossenen Computern festgelegt. ERST: Für den Videoeingang wird der Modus „ERSTES“ aktiviert. Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang.

  • Seite 14: Werkseinstellung

    Es gibt vier Arten für OSM ABSCHALTUNG: OSM ABSCHALTUNG mit Helligkeits- und Kontraststeuerung: Um die Funktion OSM ABSCHALTUNG zu aktivieren, halten Sie die Tasten SELECT und AUF gleichzeitig gedrückt. Um die Funktion OSM ABSCHALTUNG zu deaktivieren, halten Sie die Tasten SELECT und AUF gleichzeitig gedrückt, während Sie sich im OSM-Menü befinden.

  • Seite 15: Einsatzempfehlungen

    Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.
  • Seite 16 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet.

  • Seite 17: Technische Daten

    60 Hz (Digital) 1200 x 1920* bei 60 Hz 1680 x 1050* bei 60 Hz bis 75 Hz (Analog) NEC DISPLAY SOLUTIONS empfiehlt 1680 x 1050* bei 60 Hz (Digital) bestimmte Auflösungen für optimale 1920 x 1200 bei 60 Hz........Leistung.

  • Seite 18: Merkmale Und Funktionen

    So können kompatible Montagevorrichtungen von Drittanbietern problemlos verwendet werden. NaViSet: Eine bahnbrechende Software-Familie, entwickelt von NEC Display Solutions Europe GmbH. Sie bietet intuitiven Zugriff auf alle Monitor-Einstellungen sowie Ferndiagnose über die Windows-Schnittstelle und basiert auf dem VESA-Standard DDC/CI. Bei Verwendung eines standardmäßigen VGA- oder DVI-Signalkabels bietet NaViSet Einzelplatzbenutzern, aber auch im Netzwerk mittels NaViSet Administrator, eine...

  • Seite 19: Fehlerbehebung

    „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.

  • Seite 20: Anhang

    Anhang Wenn Sie detaillierte Informationen über die Bedienelemente wünschen, verwenden Sie das erweiterte Menü. <Verwendung des erweiterten Menüs> • Schalten Sie den Monitor aus. • Schalten Sie den Monitor ein, indem Sie die Tasten POWER und INPUT/SELECT mindestens eine Sekunde lang gleichzeitig drücken.
  • Seite 21 Low Bright mode Unter HELLIGKEIT kann die Helligkeit verringert werden. (LB-Modus) Der LB-MODUS kann verwendet werden, um, wenn gewünscht, die Helligkeit noch weiter zu verringern. ON (EIN): Die Helligkeit wird um weitere 50% reduziert. ADVANCED (ERWEITERT): Die Helligkeit wird um weitere 25% reduziert. HINWEIS: Wenn für die Gamma-Auswahl (Menüpunkt 5) PROGRAMMIERBAR eingestellt ist, ist der LB-MODUS deaktiviert.
  • Seite 22 A-NTAA SW Die Funktion Advanced No Touch Auto Adjust (erweiterte berührungslose Auto-Anpassung) (nur analoger erkennt neue Signale, selbst wenn die Auflösung und die Wiederholfrequenz unverändert Eingang) sind. Wenn mehrere PCs an den Monitor angeschlossen sind und alle ähnliche (oder sogar gleiche) Signale hinsichtlich der Auflösung und der Wiederholfrequenz senden, erkennt der Monitor, dass ein neues Signal vorhanden ist, und optimiert das Bild automatisch ohne Eingreifen des Benutzers.
  • Seite 23 ZOOM POS. Mit dieser Einstellung wird der Punkt festgelegt, von dem aus der Bildschirm bei der (verfügbar Verwendung von H-ZOOM oder V-ZOOM expandiert wird. Die verfügbaren Optionen sind nur im benutzerdefinierten CENTER (MITTE) und LEFT TOP (OBEN LINKS). Ausdehnungsmodus) CENTER (MITTE): Mit H-ZOOM wird das Bild vom Mittelpunkt aus zu den Seiten des Bildschirms expandiert.
  • Seite 24 HDCP CONTENT Wählt die Art des Eingangs aus, der mit HDCP-INHALT verwendet werden muss. (HDCP-INHALT) AUS: Wenn ein PC oder ein anderer Computer angeschlossen ist, wählen Sie „AUS“. EIN: Wenn ein DVD-Player oder ein anderes hochauflösendes Gerät angeschlossen ist, (Nur digitaler Eingang) wählen Sie „EIN“.
  • Seite 25 OSM V. Position Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt (OSM V-Position) werden soll. Die Position kann nach oben oder unten verschoben werden. OSM Turn Off Das OSM-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. (OSM Anzeigedauer) Sie können festlegen, nach welchem Zeitraum das OSM-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt.
  • Seite 26 OSM Rotation AUTO: Das OSM-Menü dreht sich automatisch, wenn der Monitor gedreht wird. (OSM-Darstellung) OSM-DARSTELLUNG ist standardmäßig auf AUTO eingestellt. MANUAL (MANUELL): Wenn das OSM-Menü nicht angezeigt wird, drücken Sie die Taste OSM UMSCHALTEN, um das OSM-Menü zu drehen. Image Rotation AUTO: Die Bildschirmanzeige dreht sich automatisch, entsprechend der Orientierung (Bilddrehung) des OSM-Menüs.
  • Seite 27 Menüpunkt A Tile Matrix Tile-Matrix demonstriert mehrere Bildschirme. Diese Funktion ermöglicht es, einen (TILE-MATRIX) einzigen großen Bildschirm aus bis zu 25 Monitoren zusammenzusetzen. Es können jeweils bis zu fünf Monitore in horizontaler und vertikaler Richtung vorhanden sein. Dazu muss der PC-Ausgang über einen Splitter mit jedem Monitor verbunden werden. ENABLE (FREIGEGEBEN): Wenn Sie EIN wählen, wird der Monitor an der ausgewählten Position erweitert.

  • Seite 28: Verwendung Der Funktion „Autom. Helligkeit

    Verwendung der Funktion „Autom. Helligkeit“ Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend hell geschaltet. Ist der Raum dunkel, wird der Monitor entsprechend dunkel geschaltet.

  • Seite 29: Tco'03

    TCO’03 (Dies ist eine Übersetzung des englischen TCO’03-Textes) Herzlichen Glückwunsch! Ihr neues Anzeigegerät trägt das Siegel „TCO’03 Displays“. Das bedeutet, dass dieses Gerät nach Qualitäts- und Umweltrichtlinien hergestellt wurde, die zu den strengsten der Welt gehören. Bei der Entwicklung dieses hochleistungsfähigen Geräts wurde nicht nur auf Benutzerfreundlichkeit, sondern auch auf möglichst geringe Umweltbelastung geachtet.

  • Seite 30: Informationen Des Herstellers Zu Recycling Und Energieverbrauch

    Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und...
