Краткое руководство по началу работы

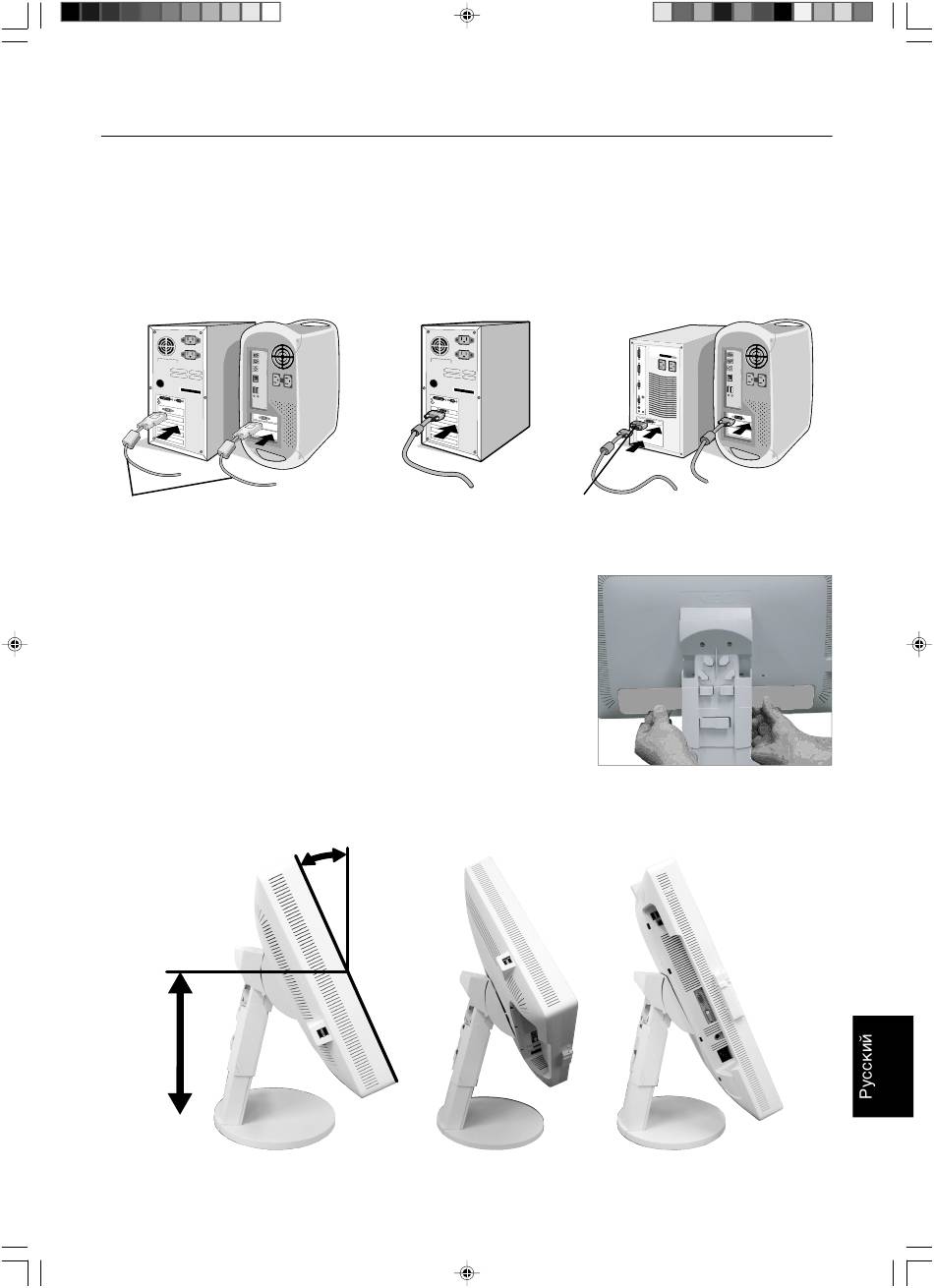

Чтобы подключить ЖК-монитор MultiSync к системе, выполните следующие действия:
1. Отключите питание компьютера.
2. Для компьютера PC или Macintosh с цифровым выходом DVI: Подключите кабель видеосигнала DVI к
разъему платы видеоадаптера в компьютере (Рисунок A.1). Затяните все винты.
Для компьютера PC с аналоговым выходом: Подключите 15-штырьковый мини-разъем кабеля видеосигнала
D-SUB к разъему платы видеоадаптера в компьютере (Рисунок A.2). Затяните все винты.
Для компьютера Macintosh: Подключите кабель с адаптером для Macintosh к разъему на компьютере, затем
подсоедините кабель видеосигнала с 15-штырьковым мини-разъемом D-SUB к кабелю с адаптером для Macintosh
(Рисунок B.1). Затяните все винты.
Кабель видеосигнала DVI
Рисунок A.1
ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh кабель с адаптером не требуется.
3. Снимите крышку отсека разъемов (Рисунок С.1).
4. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее
положение с углом наклона 30 градусов (Рисунок С.2).
5. В положении наклона монитора, поверните экран на 90 градусов, как
показано на рисунке С.3.
ПРИМЕЧАНИЕ. Если подставка выдвинута не полностью или угол наклона
монитора недостаточен, поворот экрана может быть
затруднен. Если при повороте монитор установлен
неправильно, монитор может быть поврежден.
6. Подключите все кабели к соответствующим разъемам (Рисунок С.4).
С помощью кабеля USB подключите разъем типа B к входному порту USB
на задней панели монитора справа, а разъем типа A — к выходному порту
компьютера (Рисунок C.4а). Если применяется кабель от устройства USB,
используйте один из выходных портов на боковой панели монитора.
Крайнее
верхнее
положение
подставки
Рисунок C.2
10_Russian
Наклон 30°
3
Адаптер кабеля
Рисунок A.2
для Macintosh
(не входит в комплект)
Рисунок C.3
Русский-3
29/1/07, 11:04 AM
Рисунок B.1
Рисунок C.1
