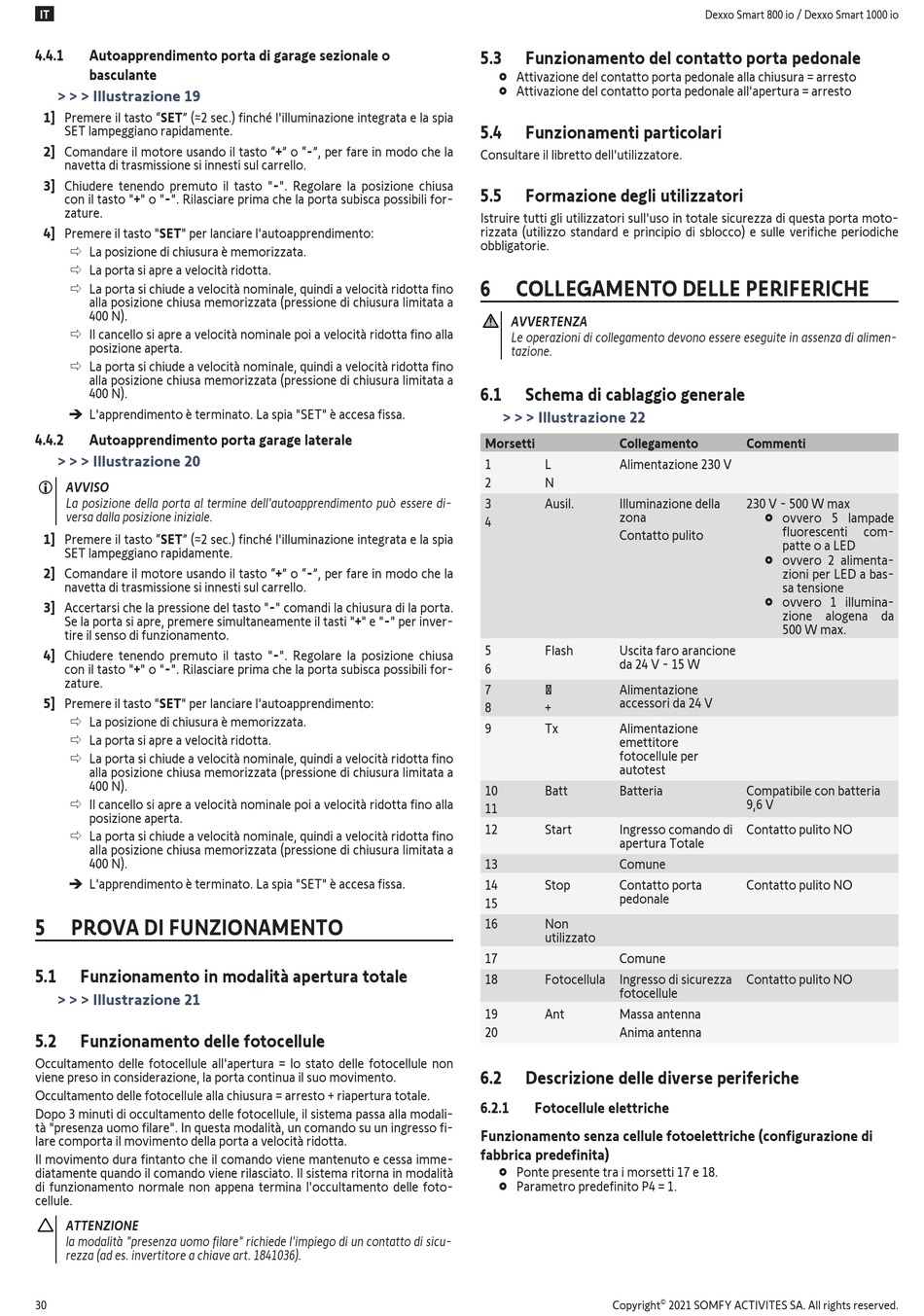

IT
4.4.1 Autoapprendimento porta di garage sezionale o
basculante
> > > Illustrazione 19
1] Premere il tasto "SET" (≈2 sec.) finché l'illuminazione integrata e la spia
SET lampeggiano rapidamente.
2] Comandare il motore usando il tasto "+" o "-", per fare in modo che la
navetta di trasmissione si innesti sul carrello.
3] Chiudere tenendo premuto il tasto "-". Regolare la posizione chiusa
con il tasto "+" o "-". Rilasciare prima che la porta subisca possibili for-
zature.
4] Premere il tasto "SET" per lanciare l'autoapprendimento:
ð La posizione di chiusura è memorizzata.
ð La porta si apre a velocità ridotta.
ð La porta si chiude a velocità nominale, quindi a velocità ridotta fino
alla posizione chiusa memorizzata (pressione di chiusura limitata a
400 N).
ð Il cancello si apre a velocità nominale poi a velocità ridotta fino alla
posizione aperta.
ð La porta si chiude a velocità nominale, quindi a velocità ridotta fino
alla posizione chiusa memorizzata (pressione di chiusura limitata a
400 N).
è L'apprendimento è terminato. La spia "SET" è accesa fissa.
4.4.2 Autoapprendimento porta garage laterale
> > > Illustrazione 20
AVVISO
La posizione della porta al termine dell'autoapprendimento può essere di-
versa dalla posizione iniziale.
1] Premere il tasto "SET" (≈2 sec.) finché l'illuminazione integrata e la spia
SET lampeggiano rapidamente.
2] Comandare il motore usando il tasto "+" o "-", per fare in modo che la
navetta di trasmissione si innesti sul carrello.
3] Accertarsi che la pressione del tasto "-" comandi la chiusura di la porta.
Se la porta si apre, premere simultaneamente il tasti "+" e "-" per inver-
tire il senso di funzionamento.
4] Chiudere tenendo premuto il tasto "-". Regolare la posizione chiusa
con il tasto "+" o "-". Rilasciare prima che la porta subisca possibili for-
zature.
5] Premere il tasto "SET" per lanciare l'autoapprendimento:
ð La posizione di chiusura è memorizzata.
ð La porta si apre a velocità ridotta.
ð La porta si chiude a velocità nominale, quindi a velocità ridotta fino
alla posizione chiusa memorizzata (pressione di chiusura limitata a
400 N).
ð Il cancello si apre a velocità nominale poi a velocità ridotta fino alla
posizione aperta.
ð La porta si chiude a velocità nominale, quindi a velocità ridotta fino
alla posizione chiusa memorizzata (pressione di chiusura limitata a
400 N).
è L'apprendimento è terminato. La spia "SET" è accesa fissa.
5

PROVA DI FUNZIONAMENTO

5.1 Funzionamento in modalità apertura totale
> > > Illustrazione 21
5.2 Funzionamento delle fotocellule
Occultamento delle fotocellule all'apertura = lo stato delle fotocellule non
viene preso in considerazione, la porta continua il suo movimento.
Occultamento delle fotocellule alla chiusura = arresto + riapertura totale.
Dopo 3 minuti di occultamento delle fotocellule, il sistema passa alla modali-
tà "presenza uomo filare". In questa modalità, un comando su un ingresso fi-
lare comporta il movimento della porta a velocità ridotta.
Il movimento dura fintanto che il comando viene mantenuto e cessa imme-
diatamente quando il comando viene rilasciato. Il sistema ritorna in modalità
di funzionamento normale non appena termina l'occultamento delle foto-
cellule.
ATTENZIONE
la modalità "presenza uomo filare" richiede l'impiego di un contatto di sicu-
rezza (ad es. invertitore a chiave art. 1841036).
30
5.3 Funzionamento del contatto porta pedonale
• Attivazione del contatto porta pedonale alla chiusura = arresto
• Attivazione del contatto porta pedonale all'apertura = arresto
5.4 Funzionamenti particolari
Consultare il libretto dell'utilizzatore.
5.5 Formazione degli utilizzatori
Istruire tutti gli utilizzatori sull'uso in totale sicurezza di questa porta moto-
rizzata (utilizzo standard e principio di sblocco) e sulle verifiche periodiche
obbligatorie.
6

COLLEGAMENTO DELLE PERIFERICHE

AVVERTENZA
Le operazioni di collegamento devono essere eseguite in assenza di alimen-
tazione.
6.1 Schema di cablaggio generale
> > > Illustrazione 22
Morsetti Collegamento
1 L Alimentazione 230 V
2 N
3 Ausil. Illuminazione della
zona
4
Contatto pulito
5 Flash Uscita faro arancione
da 24 V - 15 W
6
7 ‐ Alimentazione
accessori da 24 V
8 +
9 Tx Alimentazione
emettitore
fotocellule per
autotest
10 Batt Batteria
11
12 Start Ingresso comando di
apertura Totale
13 Comune
14 Stop Contatto porta
pedonale
15
16 Non
utilizzato
17 Comune
18 Fotocellula Ingresso di sicurezza
fotocellule
19 Ant Massa antenna
20 Anima antenna
6.2 Descrizione delle diverse periferiche
6.2.1 Fotocellule elettriche
Funzionamento senza cellule fotoelettriche (configurazione di
fabbrica predefinita)
• Ponte presente tra i morsetti 17 e 18.
• Parametro predefinito P4 = 1.
Copyright
Dexxo Smart 800 io / Dexxo Smart 1000 io
Commenti
230 V - 500 W max
• ovvero 5 lampade
fluorescenti
patte o a LED
• ovvero 2 alimenta-
zioni per LED a bas-
sa tensione
• ovvero 1 illumina-
zione alogena da
500 W max.
Compatibile con batteria
9,6 V
Contatto pulito NO
Contatto pulito NO
Contatto pulito NO
©
