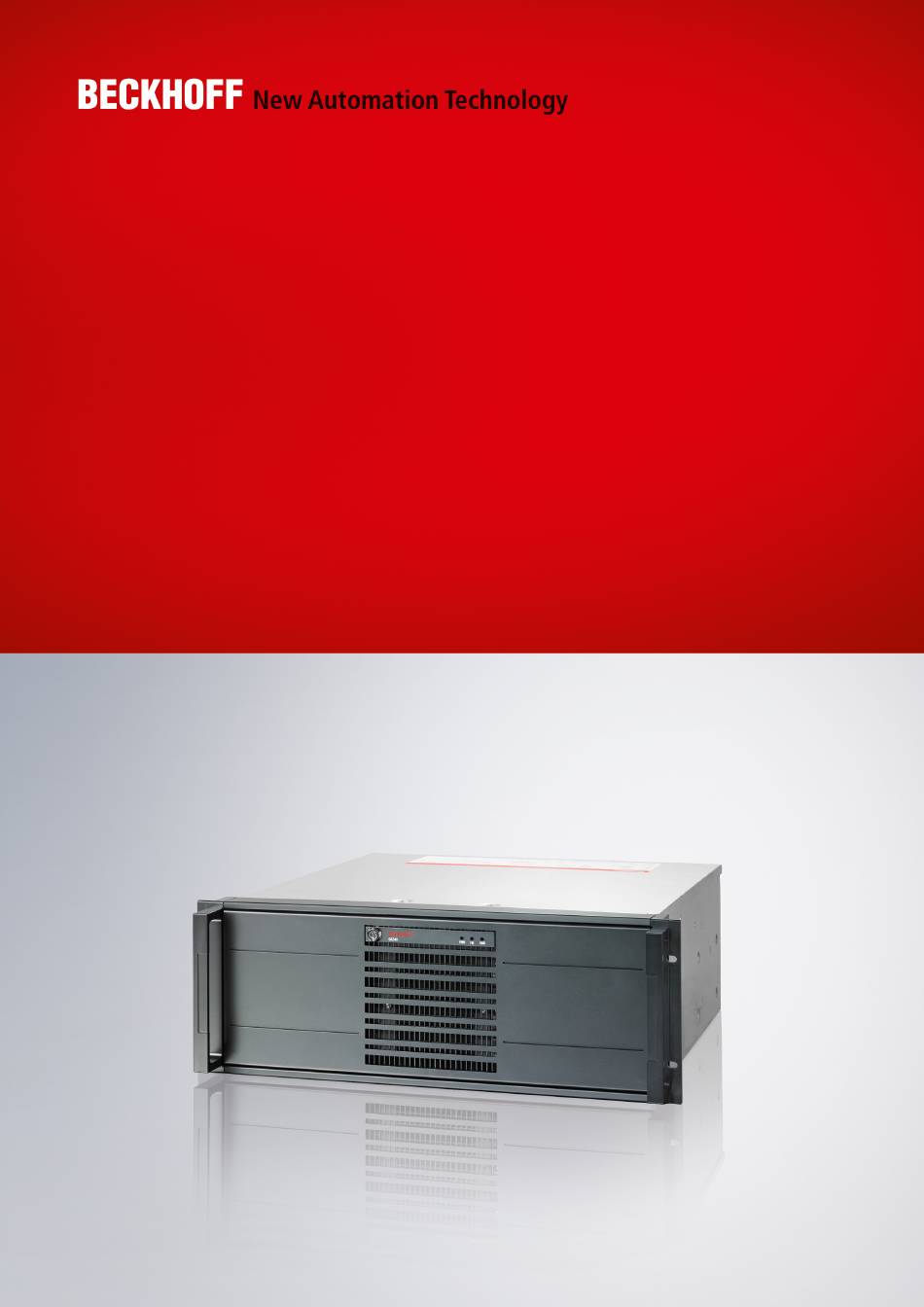

Original-Handbuch | DE
C5240
Industrie-PC
08.05.2024 | Version: 3.2
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beckhoff C5240

  • Seite 1 Original-Handbuch | DE C5240 Industrie-PC 08.05.2024 | Version: 3.2...
  • Seite 3: Inhaltsverzeichnis

    Leitungen und Spannungsversorgung anschließen............ 26 4.3.4 24-V-Spannungsversorgung anschließen................  27 Industrie-PC ein- und ausschalten .................... 29 5 Konfiguration............................ 32 Beckhoff Device Manager .......................  32 USV-Konfiguration ..........................  34 6 Außerbetriebnahme .......................... 36 Spannungsversorgung und Leitungen trennen ................ 36 Demontage und Entsorgung ...................... 37 7 Instandhaltung............................
  • Seite 4 Inhaltsverzeichnis 8 Hilfe bei Störungen .......................... 52 9 Technische Daten ...........................  53 10 Anhang .............................. 54 10.1 Service und Support........................ 54 10.2 Zulassungen............................  55 Version: 3.2 C5240...
  • Seite 5: Hinweise Zur Dokumentation

    EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland.
  • Seite 6: Zu Ihrer Sicherheit

    Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Signalwörter Im Folgenden werden die Signalwörter eingeordnet, die in der Dokumentation verwendet werden. Warnung vor Personenschäden GEFAHR Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge...
  • Seite 7: Grundlegende Sicherheitshinweise

    • dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C5240 Version: 3.2...
  • Seite 8: Hinweise Zur Informationssicherheit

    Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,...
  • Seite 9: Produktübersicht

    Produktübersicht Produktübersicht Der C5240 ist ein leistungsstarker Industrie-PC mit ATX-Motherboard für den Einbau in ein 19-Zoll-Rack. Es handelt sich dabei um ein Gerät für diverse Applikationen und Anforderungen. Durch die verfügbaren Prozessoroptionen können Sie den Industrie-PC unter anderem für folgende Anwendungen einsetzen: •...
  • Seite 10: Aufbau

    Produktübersicht Aufbau Abb. 1: Aufbau Tab. 1: Legende Aufbau C5240 Komponente Beschreibung Frontklappe Zugang zu ATX- und Resettaster, USB-Schnittstellen, Laufwerken, Wechselrahmen, Filtermatte des Frontlüfters Schloss der Frontklappe Öffnen der Frontklappe Status-LEDs Status-Anzeige für Festplatte, Feldbus und Power Typenschild Angaben zur Ausstattung des Industrie-PCs Gehäusedeckel...
  • Seite 11: Schnittstellenbeschreibung

    Produktübersicht Schnittstellenbeschreibung In der Grundausstattung enthält der C5240 die folgenden Schnittstellen: • Spannungsversorgung (X101) • PS/2-Tastatur und -Maus (X103, X104) • USB (X108-X111, X212, X213) • Ethernet RJ45 (X112, X113) • DVI (X114, X115) • RS232 (X116) • DisplayPort (X117) •...
  • Seite 12: Spannungsversorgung

    Spannungsversorgung (USV) ausgestattet, können Sie zusätzlich einen externen Akkupack an PIN 4 und 5 anschließen. Abb. 5: Spannungsversorgungsbuchse 24 V Tab. 3: Spannungsversorgungsbuchse (X101) Pinbelegung Signal Beschreibung +24 V Pluspol Versorgungsspannung 24 V Minuspol Versorgungsspannung 24 V Schutzerdung +BAT Pluspol des Akkupacks -BAT Minuspol des Akkupacks Version: 3.2 C5240...
  • Seite 13: Ps/2

    Beschreibung MDAT Mouse Data Reserviert Masse (S)VCC Versorgungsspannung 5 V MCLK Mouse Clock Reserviert Tab. 6: PS/2-Schnittstelle Tastatur Pin-Belegung Name Beschreibung KDAT Keyboard Data MDAT Mouse Data Masse (S)VCC Versorgungsspannung 5 V KCLK Keyboard Clock MCLK Mouse Clock C5240 Version: 3.2...
  • Seite 14: Usb

    Abb. 8: USB-Schnittstellen Rückseite Pin-Nummerierung Tab. 7: USB-Schnittstelle Pinbelegung Belegung Typische Zuordnung Vbus White Green Black StdA_SSRX - Blue StdA_SSRX + Yellow GND_DRAIN StdA_SSTX - Purple StdA_SSTX + Orange Im Fall von USB-2.0 sind ausschließlich die Pins 1 bis 4 relevant. Version: 3.2 C5240...
  • Seite 15: Ethernet Rj45

    Netzwerk verbunden ist. Ist dies der Fall, leuchtet die LED grün. Werden Daten auf der Schnittstelle übertragen, blinkt die LED. Die in der Abbildung jeweils rechte LED zeigt die Geschwindigkeit der Datenübertragung an. Liegt die Geschwindigkeit bei 100 MBit/s leuchtet die LED orange, bei 1000 MBit/s leuchtet sie grün. C5240 Version: 3.2...
  • Seite 16: Dvi

    Bedarf aber mit Hilfe des BIOS-Setup auch manuell eingestellt werden. X116 Abb. 11: RS232-Schnittstelle Pin-Nummerierung Tab. 10: COM1-Schnittstelle Pin-Nummerierung Name Beschreibung Data Carrier Detect Receive Data Transmit Data Data Terminal Ready Masse Data Set Ready Request to Send Clear to Send Ring Indicator Version: 3.2 C5240...
  • Seite 17: Displayport

    LVDS-Lane 1 + Masse LVDS-Lane 1 - LVDS-Lane 2 + Masse LVDS-Lane 2 - LVDS-Lane 3 + Masse LVDS-Lane 3 - Config 1 Config 2 AUX-Channel + Masse AUX-Channel - Hot Plug-Detection Stromversorgung: Masse Stromversorgung: 3,3 V/500 mA C5240 Version: 3.2...
  • Seite 18: Audio-Anschlüsse

    (X121) und Mikrofon-Eingang (X120). X122 X121 X120 Abb. 13: Audio-Anschlüsse Die drei Buchsen werden für 3,5 mm-Klinkenstecker herausgeführt. Die Pins der Klinkenstecker sind wie folgt belegt: Abb. 14: Klinkenstecker Pinzuordnung Tab. 12: Klinkenstecker Pinbelegung Belegung Linkes Tonsignal Rechtes Tonsignal Gemeinsame Masse (Rückleitung) Version: 3.2 C5240...
  • Seite 19: Status-Leds

    FB (Feldbus) TwinCAT Stop blau TwinCAT Config blau/rot blinkend TwinCAT Config (Feldbus error) grün TwinCAT Run grün/rot blinkend TwinCAT Run (Feldbus error) HDD (Festplatte) Zugriff auf Speichermedien Die Aktivität von NVM-Express™-SSDs wird über die LED HDD nicht angezeigt. C5240 Version: 3.2...
  • Seite 20: Typenschild

    Typenschild dient lediglich als Beispiel. xxxxxxxx HDD/SSD 0: HDD/SSD 1: HDD/SSD 2: xxxxxxxxxxxx xxxxxxxxxxxx Abb. 16: Typenschild Tab. 14: Legende Typenschild C5240 Beschreibung Modell: Die letzten vier Ziffern geben die Gerätegeneration an. Seriennummer (BTN) Produktionsdatum Mainboard Arbeitsspeicher MAC-Adressen der Ethernet-Schnittstellen (X112, X113)
  • Seite 21: Inbetriebnahme

    3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 54]). C5240 Version: 3.2...
  • Seite 22: Rackeinbau

    Daten [} 53]). Abmessungen Die Abmessungen des Industrie-PCs dienen der Vorbereitung des Racks und der korrekten Montage des Geräts im Rack. Alle Abmessungen sind in mm angegeben. 481,7 58,9 8,35 Frontansicht Seitenansicht 466,5 Draufsicht 4 35 Abb. 17: Geräteabmessungen Version: 3.2 C5240...
  • Seite 23: Industrie-Pc Anschließen

    Beckhoff stellt Ihnen die folgende Bestelloption C9900-M712 mit Teleskopschienen und Winkeln zur Verfügung: • C9900-M712: Auszugschienen für C5210 und C5240. Teleskopschienen und Winkelsatz zum Einbau in 19-Zoll-Racks Die Teleskopschienen und Winkel ermöglichen Ihnen, den Industrie-PC aus dem Rack herauszuziehen. Das Öffnen oder Anschließen des Industrie-PCs wird dadurch beispielsweise erleichtert.
  • Seite 24: Montage Spannungsversorgungsleitung

    Steckerleiste und dem Zugentlastungsgehäuse mit Kabelschelle und Befestigungsschrauben. Sollten Sie einen Ersatz für den Spannungsversorgungsstecker und das Zugentlastungsgehäuse benötigen, können Sie dies unter Angabe folgender Bestelloption beim Beckhoff Vertrieb bestellen: • C9900-P917: Stromversorgungsstecker für Industrie-PC, Stecker mit Zugentlastung für das externe...
  • Seite 25: Erdung Des Industrie-Pcs

    EN 61000-6-4. Für die EMV des Geräts ist die Funktionserdung erforderlich. Die Funktionserdung stellen Sie über die Erdungsverbindung zwischen der Gewindebohrung über dem Anschlussbereich und dem zentralen Erdungspunkt des Racks her, in das der PC eingebaut wird. C5240 Version: 3.2...
  • Seite 26: Leitungen Und Spannungsversorgung Anschließen

    Die Anschlüsse befinden sich auf der Front- und Rückseite des Industrie-PCs. Sie sind im Kapitel 3.1 Aufbau dokumentiert. Achten Sie darauf, dass Sie zuerst die Funktionserdung an dem Erdungsbolzen des PCs vornehmen (siehe Kapitel 4.3.1 Erdung des Industrie-PCs [} 25]) und danach alle Datenübertragungsleitungen einstecken. Version: 3.2 C5240...
  • Seite 27: 24-V-Spannungsversorgung Anschließen

    Der Anschluss falscher Akkupacks kann zu Schäden am Industrie-PC mit der Netzteiloption C9900-P209 und an den Akkupacks führen. • Schließen Sie ausschließlich den Beckhoff Akkupack C9900-U330 an Ihren Industrie-PC an. Alternativ zum 100-240-V-AC-Netzteil in der Grundausstattung können Sie den Industrie-PC mit einem 24-V- DC-Netzteil bestellen.
  • Seite 28: Abb. 22 Verdrahtungsplan

    Haben Sie Ihr Gerät mit dem Netzteil C9900-P209 mit integrierter USV bestellt, dann können Sie einen externen Akkupack anschließen und auf einer Hutschiene in der Nähe des PCs installieren. Verwenden Sie dafür ausschließlich einen Beckhoff Akkupack: Tab. 15: Bestellbezeichnung Akkupack Bestellbezeichnung Ausführung...
  • Seite 29: Industrie-Pc Ein- Und Ausschalten

    Datensicherung bei plötzlichem Ausschalten des Geräts. Wird die Spannungsversorgung oder die Anlage abgeschaltet, bevor Sie das Betriebssystem ordnungsgemäß heruntergefahren haben, fährt das Betriebssystem über den Akku herunter. Daten können gespeichert werden. Bei häufiger Anwendung verkürzt dieser Vorgang die Lebensdauer des Akkus. C5240 Version: 3.2...
  • Seite 30 Strom versorgt wird. Über den Ausgang Power-Status können Sie z.B. ein Schütz schalten, das die gesamte Anlage spannungslos schaltet. Die Belastbarkeit des Ausgangs Power-Status ist auf max. 0,5 A begrenzt. Es ist keine Absicherung erforderlich. Version: 3.2 C5240...
  • Seite 31 Wenn Sie den PC das erste Mal einschalten, wird das optional vorinstallierte Betriebssystem gestartet. Für die von Ihnen angeschlossene Zusatzhardware müssen Sie die Treiber nachträglich selbst installieren. Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt.
  • Seite 32: Konfiguration

    USV-Konfiguration. Die USV-Konfiguration wird relevant, sollten Sie Ihr Gerät mit einer USV bestellt haben. Bei dem Beckhoff Device Manager handelt es sich um ein Tool zur detaillierten Systemdiagnose der Hardware- und Softwarekomponenten. Ihnen wird das Vorgehen bei dem ersten Start des Beckhoff Device Managers sowie bei manuellem Start.
  • Seite 33: Abb. 24 Beckhoff Device Manager - Startseite

    Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard.
  • Seite 34: Usv-Konfiguration

    USV-Konfiguration Wenn Sie das Installationspaket mit den USV-Softwarekomponenten installiert haben, können Sie die USV konfigurieren. Um die Konfiguration zu starten, gehen Sie auf Start -> Beckhoff -> USV Konfiguration. Nach dem Start der Konfiguration, befolgen Sie die folgenden Schritte: 1. Klicken Sie auf Auswählen.
  • Seite 35: Abb. 28 Konfiguration Übernehmen

    Konfiguration 6. Klicken Sie auf Übernehmen. Abb. 28: Konfiguration übernehmen ð Sie haben die USV konfiguriert. Der Status der angeschlossenen USV wird angezeigt. Abb. 29: USV-Status C5240 Version: 3.2...
  • Seite 36: Außerbetriebnahme

    5. Notieren Sie sich die Beschaltung aller Datenübertragungsleitungen, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstellen wollen. 6. Trennen Sie die Datenübertragungsleitungen vom Industrie-PC. 7. Trennen Sie abschließend die Erdungsverbindung. ð Sie haben die Spannungsversorgung und die Leitungen getrennt. Version: 3.2 C5240...
  • Seite 37: Demontage Und Entsorgung

    • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. C5240 Version: 3.2...
  • Seite 38: Instandhaltung

    Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion...
  • Seite 39: Tab. 16 Austauschempfehlungen Pc-Komponenten

    10 Jahre Batterie des Motherboards 5 Jahre Im Fall möglicher Schäden, die bei Wartungsmaßnahmen entstehen, ist Beckhoff von der Haftung ausgeschlossen. Um bei dem Austausch von Gerätekomponenten Schäden durch elektrostatische Entladung zu vermeiden, werden Schutzmaßnahmen empfohlen. Im Folgenden erhalten Sie einige Vorschläge.
  • Seite 40: Zugang Zu Gerätekomponenten

    5. Heben Sie den Kartenniederhalter an der rechten Seite an (Abschnitt E). 6. Nehmen Sie den Kartenniederhalter zur rechten Seite von dem Gerät herunter (Abschnitt F). ð Sie haben nun Zugang zum Innenraum des Industrie-PCs. Abb. 31: Zugang Gerätekomponenten Version: 3.2 C5240...
  • Seite 41: Abb. 32 Montage Kartenniederhalter

    1. Setzen Sie den Gehäusedeckel 1 cm vor der Zielposition auf das Gehäuse (Abschnitt A). 2. Schieben Sie den Gehäusedeckel 1 cm nach vorne (Abschnitt B). 3. Schrauben Sie die beiden M4-Schrauben wieder fest (Abschnitt C). ð Sie haben den Gehäusedeckel wieder am Gehäuse montiert. Abb. 33: Montage Gehäusedeckel C5240 Version: 3.2...
  • Seite 42: Austausch Batterie

    Austausch Batterie HINWEIS Falscher Batterietyp Das Einsetzen des falschen Batterietyps kann das Gerät beschädigen. • Tauschen Sie die Batterie ausschließlich gegen eine Ersatzbatterie aus dem Beckhoff Service. • Achten Sie beim Austausch der Batterie auf die richtige Polung. HINWEIS Batteriebeschädigung Durch falschen Umgang mit der Motherboard-Batterie kann diese beschädigt werden.
  • Seite 43: Austausch Speichermedien

    Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für PCs mit einem Windows Betriebssystem.
  • Seite 44: Abb. 35 Austausch Festplatte Montageadapter

    Instandhaltung Abb. 35: Austausch Festplatte Montageadapter Version: 3.2 C5240...
  • Seite 45: Abb. 36 Austausch Festplatte Wechselrahmen

    6. Setzen Sie die neue Festplatte in gleicher Ausrichtung in den Wechselrahmen ein. 7. Klappen Sie den Wechselrahmen wieder zu. 8. Schließen Sie den Wechselrahmen wieder ab. ð Sie haben die Festplatte getauscht. Abb. 36: Austausch Festplatte Wechselrahmen C5240 Version: 3.2...
  • Seite 46: Abb. 37 Austausch Ssd Wechselrahmen

    3. Ziehen Sie an der Taste des Wechselrahmens zur Entriegelung (Abschnitt B). 4. Öffnen Sie den Wechselrahmen (Abschnitt C). 5. Ziehen Sie die SSD an dem hervorstehenden Beckhoff-Aufkleber aus dem Wechselrahmen heraus (Abschnitt D). 6. Setzen Sie die neue SSD in gleicher Ausrichtung ein.
  • Seite 47: Austausch Filtermatte

    Wenn Sie die Filtermatte tauschen wollen, können Sie je nach Ausstattung Ihres PCs eine der beiden Bestelloptionen für eine Ersatzmatte wählen: • C9900-Z326: Filtermatte für Lüfter im C5240 mit drei 5¼-Zoll-Schächten, 5 Stück • C9900-Z327: Filtermatte für Lüfter im C5240 mit sechs 5¼-Zoll-Schächten, 5 Stück C5240 Version: 3.2...
  • Seite 48: Abb. 39 Austausch Filtermatte

    Abb. 39: Austausch Filtermatte Sollten Sie den Industrie-PC in einer staubarmen Umgebung einsetzen, die der Schutzart IP20 entspricht, können Sie diesen ohne Filtermatte betreiben. Dadurch ist auch die Frontseite des PCs nur für ein Arbeitsumfeld entsprechend der Schutzart IP20 geeignet. Version: 3.2 C5240...
  • Seite 49: Austausch Lüfter

    Falscher Lüftertyp Durch das Einsetzen des falschen Lüftertyps kann der Industrie-PC beschädigt werden. • Tauschen Sie die Lüfter ausschließlich gegen einen Lüfter aus dem Beckhoff Service. Bevor Sie Lüfter und CPU-Kühler tauschen können, müssen Sie sich Zugang zum Innenraum des Industrie- PCs verschaffen (siehe Kapitel 7.2.1 Zugang zu Gerätekomponenten [} 40]).
  • Seite 50: Abb. 40 Austausch Frontlüfter

    8. Verbinden Sie das Versorgungskabel mit dem Motherboard. 9. Schrauben Sie die vier M4-Lüfterschrauben wieder fest. 10. Setzen Sie die Filtermatte wieder ein. Alternativ können Sie eine neue Filtermatte beim Beckhoff Vertrieb bestellen und einsetzen. 11. Setzen Sie die Filterabdeckung wieder ein.
  • Seite 51: Abb. 41 Austausch Cpu-Kühler

    Austausch CPU-Kühler Den CPU-Kühler auf dem Motherboard können Sie ebenfalls tauschen. Wenden Sie sich für einen neuen Kühler an den Beckhoff Service. Um den CPU-Kühler zu tauschen, befolgen Sie die folgenden Schritte, die in Abbildung 41 dargestellt sind: 1. Drehen Sie die vier Verriegelungselemente in der darauf abgebildeten Pfeilrichtung, um den Kühler von dem Motherboard zu entriegeln.
  • Seite 52: Hilfe Bei Störungen

    Störung Ursache Maßnahmen Keine Funktion des Industrie-PCs Fehlende Spannungsversorgung Kabel für die des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht BIOS-Setup-Einstellungen BIOS-Setup-Einstellungen prüfen vollständig fehlerhaft (Defaults laden) Andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet, Software...
  • Seite 53: Technische Daten

    Technische Daten Technische Daten Tab. 19: Technische Daten Produktbezeichnung C5240 Abmessungen (B x H x T) 482 x 509 x 81 mm Gewicht bei Grundausstattung Ca. 17 kg Versorgungsspannung 100–240 V , max. 3 A, 50 – 60 Hz 22-30 V...
  • Seite 54: 10 Anhang

    Im Anhang finden Sie Informationen für den Servicefall sowie Angaben zu den Zulassungen, die Ihr Gerät besitzt. 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service:...
  • Seite 55: Zulassungen

    Interferenz auf eigene Kosten zu beheben. FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet nicht die Klasse A Grenzwerte für Abstrahlungen, wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden. C5240 Version: 3.2...
