Bedienungsanleitung
Hochwertige Kabelfernbedienung
Modell Nr.
Einbauanleitung
Separat beiliegend.
CZ-RTC3
G0114-0
CV6233312187
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic CZ-RTC3
Inhaltszusammenfassung für Panasonic CZ-RTC3
- Seite 1 Bedienungsanleitung Hochwertige Kabelfernbedienung CZ-RTC3 Modell Nr. Einbauanleitung Separat beiliegend. DEUTSCH Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf. Panasonic Corporation 1006 Kadoma, Kadoma City, Osaka, Japan...
-
Seite 2: Erklärung

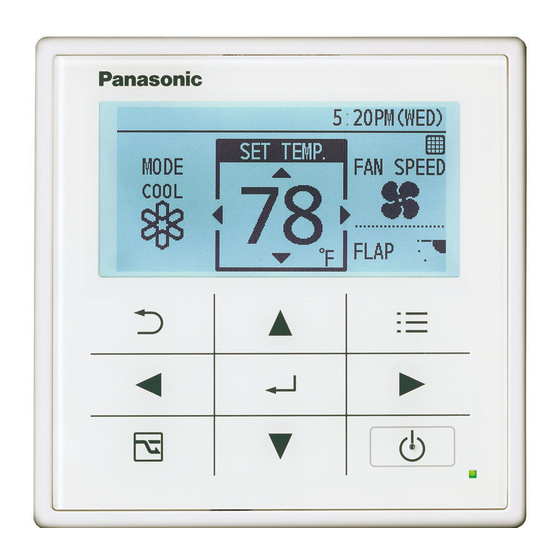

Erklärung Bedienfeld Return-Taste Menü-Taste Kehrt zum vorherigen Bildschirm Zeigt den Menü- zurück. Bildschrim an (S. 10). LCD-Bildschirm Navigationstasten Zum Auswählen eines Gegenstandes Nach oben Links Rechts Nach unten Betriebsanzeige Leuchtet während des Betriebs. Blinkt während eines Alarms. Energiespar-Taste Start/Stopp-Taste Schaltet zwischen Startet/Stoppt den Betrieb. -
Seite 3: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen WARNUNG VORSICHT Dieses Symbol bezieht sich auf eine Dieses Symbol bezieht sich auf eine Gefahr Gefahr mit der möglichen Folge schwerer mit der möglichen Folge von schweren Verletzungen oder Todesfolge. Verletzungen oder Sachschäden. Zu beachten Unzulässige Handlungen WARNUNG Verwenden Sie das Gerät nicht in einer potenziell leicht entzündlichen Umgebung. - Seite 4 Vielen Dank für den Kauf der hoch-spez. Kabelfernbedienung von Panasonic. Lesen Sie die Bedienungsanleitung für eine sichere Nutzung des Geräts gründlich durch. Dieses Handbuch enthält die Bedienungsanleitung für die Kabelfernbedienung. Lesen Sie diese Anleitung und die Bedienungsanleitungen für das Außengerät und das Innengerät durch.
-
Seite 5: Inhaltsverzeichnis
INHALT Seite Erklärung ......................2 • Bedienfeld .......................2 Sicherheitsvorkehrungen ................3 Erklärung ......................6 • Bildschirmanzeige ...................6 Standartbetrieb....................8 Menüliste......................10 Klappeneinstellungen für jedes Innengerät ..........12 • KLAPPE ......................12 Klappeneinstellungen für jeden Luftauslass ..........13 • Einz. Klappe sperren ..................13 ... -
Seite 6: Erklärung
Erklärung Bildschirmanzeige Hauptbildschrim Name der Funktion ist Aktuelle Zeit & Fernbedienung (S. 34) gesperrt. (S. 33) Tag (S. 33) Einstellen des Informationssymbols Inspektion erforderlich Beim Überprüfen (S. 41) der Bedeutung aller Symbole (S. 39) Betriebsmodus Temperatur einstellen Geschw. Klappe Das Innengerät hat gestoppt oder es fi ndet leichter Lüfterbetrieb statt. ... -
Seite 7: Einstellung Der Informationssymbole Auf Dem Hauptbildschirm
Einstellung der Informationssymbole auf dem Hauptbildschirm Symbol Beschreibung Seite Der Innengerät-Filter muss gereinigt werden. S. 20 Das Motoröl muss gewechselt werden. (Nur bei Klimaanlagen mit einer Gas-Wärmepumpe.) Umschalten zwischen den Modi ist unzulässig. (Umschalten in den AUTO-MODUS ist ebenfalls unzulässig.) Der Betrieb der Fernbedienung wird durch eine zentrale Steuerungsvorrichtung eingeschränkt. -
Seite 8: Standartbetrieb
Standartbetrieb Inbetriebnahme. Drücken Sie (Die Betriebsanzeige leuchtet auf.) Ändern der Einstellung (S. 10) Energiesparen EIN/AUS- schalten Drücken Sie während des Betriebs. (Nur für Modelle mit Energiespar- Funktion.) Stoppen (Die Betriebsanzeige erlischt.) Betriebsanzeige Wählen Sie die Funktion zum Einstellen aus. -
Seite 9: Temperatur Einstellen
Die Ausführung der unter Schritt 2 auf Seite 8 aufgeführten Aktionen. Betriebsmodus (z. B. Kühlen, Heizen, etc.) Drücken Sie ◄. * Auto: Heizen Der Modus schaltet Trocknen automatisch zwischen Kühlen Kühlen und Heizen um, um die eingestellte Gebläs. Temperatur zu Auto erreichen. -
Seite 10: Menüliste
Menüliste Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Wird in einem Einstellungsildschirm für mehrere Minuten keine Aktion ausgeführt Kehrt die Anzeige zum Hauptbildschirm zurück. Wählen Sie die Funktion. Auswählbare Menüs (1 bis 13) ▲... - Seite 11 Menü-Funktionen (1 bis 13) Nr. 10 Einzelheiten zum [Energiesparen] Erklärt die grundlegende Stellt die Temperatur nach Grundl. Bedienung. Temp Auto- Ablauf der eingestellten Zeit S. 8 S. 24 Hinweise • Drücken Sie ◄ ► um Rückst. wieder her, selbst nach einer umzublättern.
-
Seite 12: Klappeneinstellungen Für Jedes Innengerät
Klappeneinstellungen für jedes Innengerät KLAPPE z. B. Gerät 1-1 z. B. Gerät 1-3 Beim Einstellen der Klappen für jedes Innengerät • Klappen für alle Luftauslässe eines Innengeräts sind in die gleiche Richtung gerichtet. Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie ... -
Seite 13: Klappeneinstellungen Für Jeden Luftauslass
Klappeneinstellungen für jeden Luftauslass Einz. Klappe sperren Beim Einstellen der Klappe für jeden Luftauslass entsprechend der Raumumgebung • Beim Ändern der Klappeneinstellung aller Innengeräte (S. 9) oder jedes Innengeräts (S. 12) wird die hier eingestellte Klappenrichtung nicht verändert. Gehen Sie zum Menü-Bildschirm. ... -
Seite 14: Timer Setzen
Timer Setzen EIN/AUS-Timer Dadurch wird das Gerät zu einer festgelegten Zeit EIN/AUS-geschaltet. (z. B. EIN/AUS-schalten nach 3 Stunden) 3 Stunden 3 Stunden Einstellen Betriebsstopp Einstellen Betriebsstopp • Verwenden Sie den AUS-Timer zum Beispiel, wenn: Elektrizitätsverbrauch während der Nacht reduziert werden soll •... -
Seite 15: Wochentimer Überblick
Timer Setzen Wochentimer Überblick Sie können einen wöchentlichen Betriebszeitplan festlegen. • Der EIN/AUS-Betriebszeitplan oder die täglichen Temperatureinstellungen können durch das Einstellen des Tages und der Uhrzeit festgelegt werden (z. B., Betriebsstart um 8:00 Uhr morgens, Montag bis Freitag). Anleitung zum Einstellen (Überblick) •... -
Seite 16: Wochentimer
Timer Setzen Wochentimer Neuregistrierung • z. B. Startet den Betrieb bei 26 °C um 10:00 morgens jeden Sonntag. Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. Wählen Sie [Wochentimer]. ▲... - Seite 17 Stellen Sie die Startzeit für den Timer-Betrieb ein. Stunde Minute ▲ ▼ → ► → ▲ ▼ → • 0:00 bis 23:59 Wählen Sie den Timer-Betrieb aus. ▲ ▼ → • Timer-Betriebstypen EIN: Startet den Betrieb mit der zuletzt eingestellten Temperatur.
- Seite 18 Timer Setzen Wochentimer fortgesetzt Ändern/Löschen Nach Schritten 1 bis 4 auf Seite 16, wählen Sie den Tag, der geändert oder gelöscht werden soll. ◄ ► Wählen Sie den Zeitplan, der gändert oder gelöscht werden soll. ▲ ▼ → Wählen Sie [Ändern] oder [Löschen].
- Seite 19 Timer Setzen Wochentimer fortgesetzt Die registrierte Einstellung kann für weitere Tage kopiert werden. Timer Kopie Mit dieser praktischen Funktion kann der Zeitplan auf mehrere Tage eingestellt werden. Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal.
-
Seite 20: Filteranzeige
Filteranzeige Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. Wählen Sie die Funktion zum Einstellen aus. ▲ ▼ → Filteranzeige Wählen Sie [Nächste Filterreinigung]. ▲ ▼ → Bestätigen sie die Betriebszeit bis zur nächsten Reinigung. - Seite 21 Anmerkung • Je nach Modell kann [Filter Info] nicht verwendet werden. In diesem Fall wird eine Meldung wie rechts abgebildet angezeigt. • Ist der Zeitzähler für die Reinigung abgelaufen, erscheint auf dem Hauptbildschirm ein Symbol wie rechts abgebildet. (DE)
-
Seite 22: Leiser Betrieb/Stromverbrauchsmonitor
Leiser Betrieb/Stromverbrauchsmonitor Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. Wählen Sie die Funktion zum Einstellen aus. ▲ ▼ → Leiser Betrieb Geben Sie das Passwort ein. ▲... - Seite 23 Stromverbrauchsmonitor Wählen Sie den Zeitraum zum anzeigen aus. ▲ ▼ → Bestätigen Sie die Information. (Drücken Sie 2 Mal, um abzuschließen.) • 1 Tag Stromverbrauch (ungefähr) • 1 Woche Stromverbrauch (ungefähr) • Durch Drücken von ◄► kann zwischen Wochenergebnis und Tagesergebnis umgeschaltet werden.
-
Seite 24: Energiesparen
Energiesparen Temp Auto-Rückst. Zurückstellen der geänderten Temperatur nach Ablauf einer bestimmten Zeit auf die ursprünglich eingestellte Temperatur. (z. B. während eines Besuchs) Temp Bereich Beschränken des einstellbaren Temperaturbereichs. (Temperaturwerte außerhalb dieses Bereichs können nicht eingestellt werden.) Gehen Sie zum Menü-Bildschirm. ... - Seite 25 Temp Bereich Wählen Sie die Funktion und stellen Sie [ ] ein. ▲ ▼ → ◄ ► → Den Temperaturbereich einstellen. ▲ ▼ → ► → ▲ ▼ → → (Drücken Sie 2 Mal, um abzuschließen.) Einstellbarer Bereich • Kühlen/Trocknen: 18 °C bis 30 °C •...
-
Seite 26: Auto-Abschaltung
Energiesparen Auto-Abschaltung Wird der Betrieb zu einer bestimmten Zeit gestoppt (z. B. bei Geschäftsschluss) und wieder gestartet, stellt diese Funktion den Betriebsstatus in regelmäßigen Zeitabständen fest und stoppt den Betrieb automatisch. Feststellen des Betriebsstatus in regelmäßigen Zeitabständen und automatisches Stoppen des Betriebs. - Seite 27 Stoppzeit Zeit für Betriebsstopp (Zeitpunkt für die Aktivierung der Auto-Abschaltung) Einstellen. Stunde Minute ▲ ▼ → ► → ▲ ▼ → → (Drücken Sie 2 Mal, um abzuschließen.) Endezeit Zeitpunkt für den Stopp der Auto-Abschaltung Einstellen. Stunde Minute ▲ ▼ → ► → ▲ ▼ → →...
-
Seite 28: Spitzenabsch
Energiesparen Zeitzone zur Reduzierung der Betriebskapazität Groß Spitzenabsch Reduziert die Betriebskapazität für einen bestimmten Zeitraum. Betriebskapazität Klein 11:00 13:00 16:00 19:00 Gehen Sie zum Menü-Bildschirm. Um zum letzten Bildschirm zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. - Seite 29 Startzeit und Endezeit einstellen. ▲ ▼ → ► → ▲ ▼ → (Wiederholen) Auswählen der Betriebskapazität. ▲ ▼ → → (Drücken Sie 2 Mal, um abzuschließen.) Mehrfacheinstellung Wiederholen Sie die Schritte bis Schritt 4, ohne zu drücken. Ändern •...
-
Seite 30: Wiederh. Aussch
Energiesparen (z. B., Betriebsstopp nach 60 Min.) Wiederh. Aussch. 60 Min. Auto- Dies stoppt den Betrieb bei jedem Stopp Start nach einer bestimmten Zeit. (z. B., wenn versäumt wurde, die Klimaanlage auszuschalten) Schaltet die Beendet die Arbeitszeit, Klimaanlage ein. ohne die Klimaanlage Beginnt zu arbeiten. -
Seite 31: Outing-Funktion
Outing-Funktion Diese Funktion verhindert ein übermäßiges Ansteigen oder Abfallen der Raumtemperatur, wenn sich etwa aufgrund eines Outing niemand im Raum befi ndet. • • • • • (DE) - Seite 32 Outing-Funktion Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. Wählen Sie [Outing-Funktion] ▲ ▼ → Wählen Sie [Ein/Aus wählen] und stellen Sie sie auf [ ] ein. ▲...
-
Seite 33: Anfängliche Einst
Anfängliche Einst. Uhr Uhr-Typ Funktionssperre Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. Wählen Sie [Anfängliche Einst.]. ▲ ▼ → Wählen Sie die Funktion zum Einstellen aus. -
Seite 34: Fernbedienung Name
Anfängliche Einst. Fernbedienung Name Der Raum, für den die Fernbedienung bestimmt ist, kann leicht festgestellt werden. Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. Wählen Sie [Anfängliche Einst.]. ▲... -
Seite 35: Bestätigungston/Kontrast/Hintergr. Bel./Sprache
Anfängliche Einst. Bestätigungston Kontrast Hintergr. bel. Sprache Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. Wählen Sie [Anfängliche Einst.]. ▲ ▼ → Wählen Sie den Ggst. zum Einstellen aus. -
Seite 36: Passwortänderung/Temp. Sensor/Haupt/Sub/Abluft/Kontaktadresse
Anfängliche Einst. Passwortänderung Temp. sensor Haupt/Sub Abluft Kontaktadresse Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. Wählen Sie [Anfängliche Einst.]. ▲ ▼ → Wählen Sie den Ggst. - Seite 37 *Um einzelne Funktionen anzuzeigen, siehe Schritte 1 bis 4 auf der vorherigen Seite. Temp. sensor • Wählt den Temperatursensor zur Kontrolle der Raumtemperatur aus. Innengerät Fernbedienung Temp. sensor Haupt/Sub • Sind zwei Fernbedienungen mit einem Innengerät verbunden, wird eine Fernbedienung als [Haupt] und die andere als [Sub] registriert.
-
Seite 38: Belüftungseinstellungen
Belüftungseinstellungen Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. Wählen Sie [Belüftung]. ▲ ▼ → Wählen Sie [Lüftung EIN/AUS]. Wählen Sie [EIN] oder [AUS] ▲ ▼ → →... -
Seite 39: Einstellungsliste
Einstellungsliste Listet die Bedeutungen der Einstellungsinformationssymbole auf. Gehen Sie zum Menü-Bildschirm. Um zum Vorh. Bildsch. zurückzukehren Drücken Sie Um zum Hauptbildschirm zurückzukehren Drücken Sie 2 Mal. Wählen Sie [Einstellungsliste]. ▲ ▼ → Wählen Sie den Ggst. ▲ ▼ ◄ ► → •... -
Seite 40: Einstellen Der Informationssymbolliste
Einstellen der Informationssymbolliste Symbol Beschreibung Seite [Einz. Klappe sperren] ist eingestellt. S. 13 Umschalten zwischen dem Heiz- und dem Kühl/Trocknen-Modus ist – unzulässig (Dies gilt auch für den Auto-Modus.). Der Betrieb der Fernbedienung wird durch eine zentrale – Steuerungsvorrichtung eingeschränkt. Der Innengerät-Filter muss gereinigt werden. -
Seite 41: Fehlerbehebung
Fehlerbehebung Betrrieb startet nicht nach dem Drücken von Überprüfen Sie Folgendes, bevor Sie sich an den Reparaturservice wenden. Wenn die Bei einer Zentralsteuerung ist kein Betrieb [Zentralsteuerung]- möglich. Meldung angezeigt wird Nach einem Stromausfall drücken Sie wieder →Startet der Betrieb daraufhin nicht, betätigen Stromausfall? Sie den Hauptschalter und wenden Sie sich an Ihren Fachhändler, geben Sie die Modell-Nr. -
Seite 42: Technische Daten
* Für eine vollständige Aufl adung sind ungefähr 8 Stunden erforderlich. Anzahl der verbundenen Bis zu 8 Geräte Innengeräte Authorized representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic Corporation 2014 (DE)
