DEUTSCH
Lesen Sie die Installationsanleitung aufmerksam durch, bevor Sie mit der Installation beginnen.
Bitte lesen Sie insbesondere die „Sicherheitshinweise" sorgfältig durch.
Modellbezeichnung
Sicherheitshinweise ................................... 2
Systemüberblick ......................................... 5
Bedienelemente (Bedienfeld) ................... 6
Abmessungen ............................................. 6
Montagehinweise ........................................ 7
Montage ....................................................... 8
Einstellungen ............................................ 10
Testbetrieb ................................................. 14
Störungssuche.......................................... 15
Technische Daten ..................................... 16

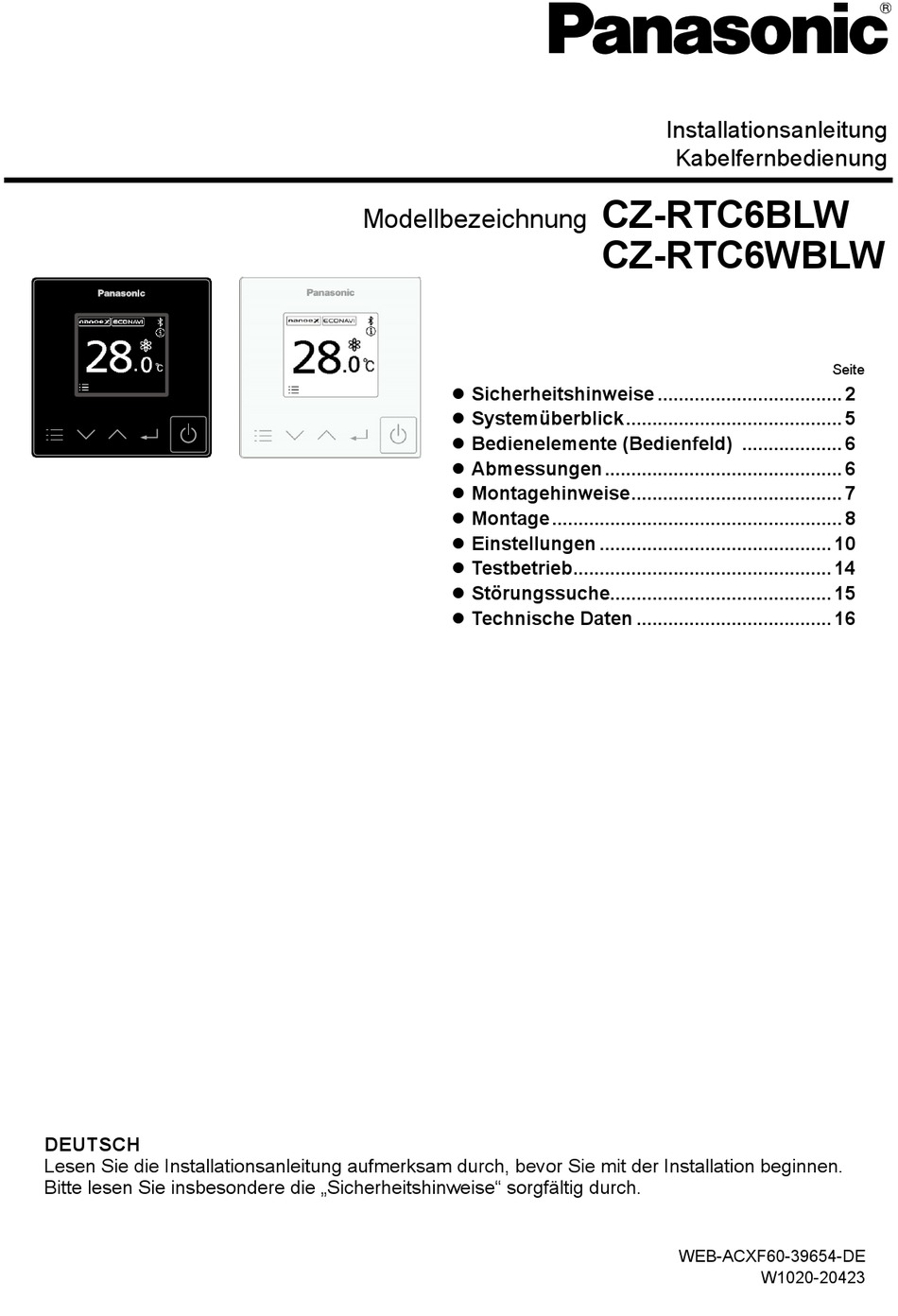

Installationsanleitung
Kabelfernbedienung
CZ-RTC6BLW
CZ-RTC6WBLW
WEB-ACXF60-39654-DE
W1020-20423
Seite
