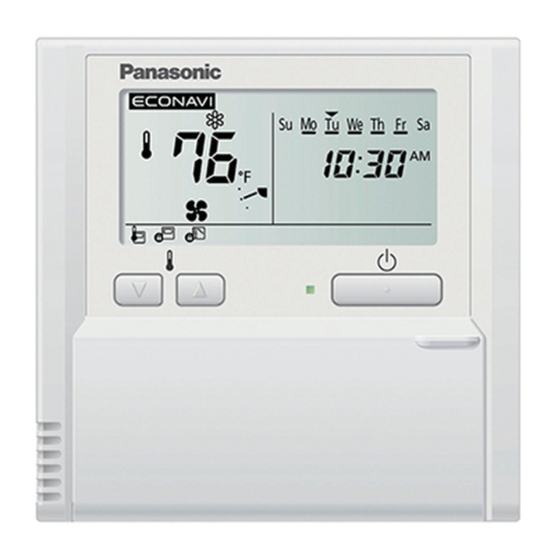

Panasonic CZ-RTC4 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Panasonic Anleitungen
  4. Fernbedienungen
  5. CZ-RTC4
  6. Bedienungsanleitung

Panasonic CZ-RTC4 Bedienungsanleitung

Kabel-fernbedienung mit timer
Vorschau ausblenden Andere Handbücher für CZ-RTC4:
Inhaltsverzeichnis

Werbung

Quicklinks

DEUTSCH
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch
und bewahren Sie sie für die künftige Verwendung auf.
Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan
Panasonic Corporation
http://www.panasonic.com

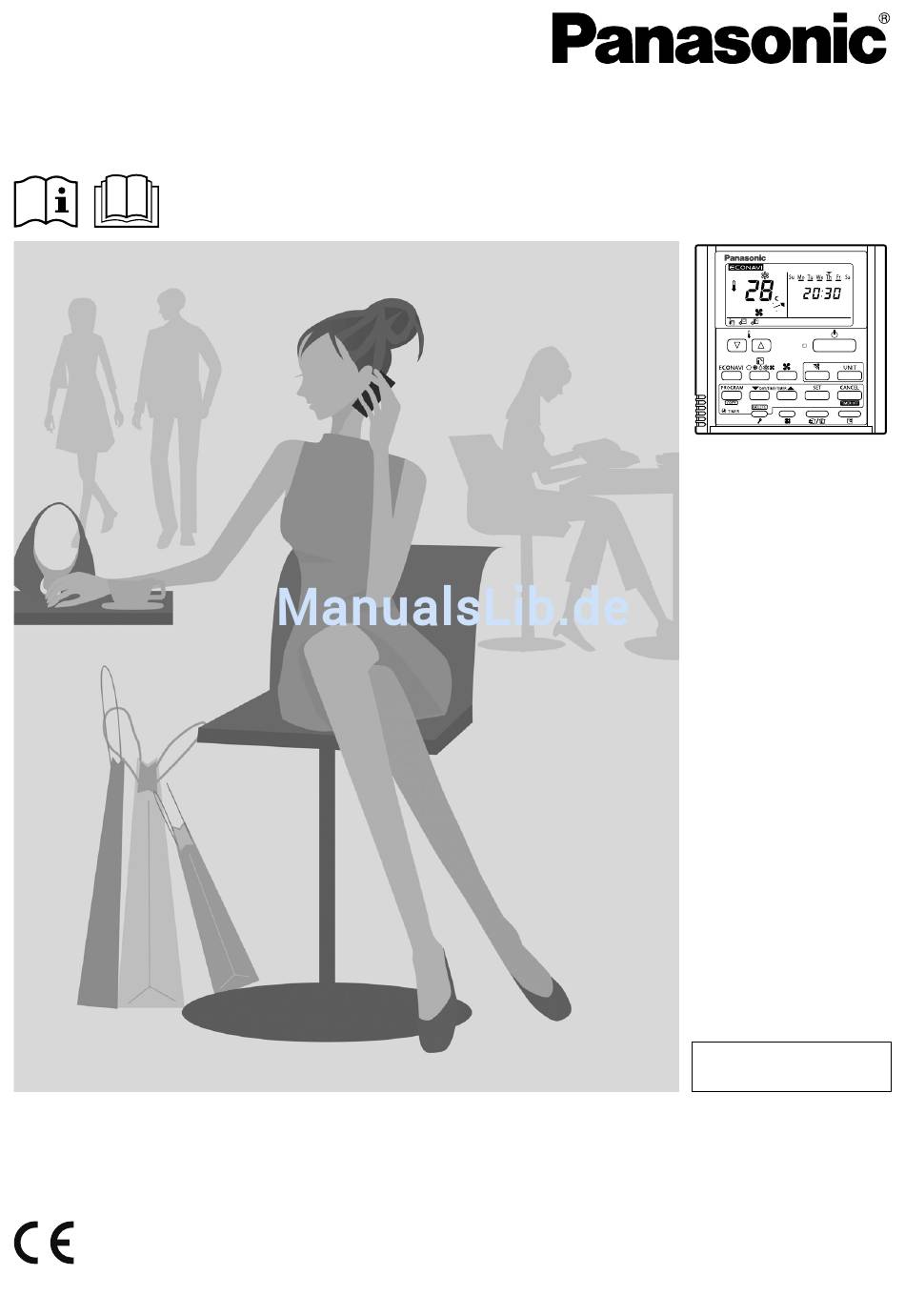

Bedienungsanleitung
Kabel-Fernbedienung mit Timer
Modellbezeichnung:
Einbauanleitung
separat beiliegend.
CZ-RTC4
°
A
CV6233312187

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic CZ-RTC4

Inhaltszusammenfassung für Panasonic CZ-RTC4

  • Seite 1 Bedienungsanleitung Kabel-Fernbedienung mit Timer CZ-RTC4 Modellbezeichnung: ° Einbauanleitung separat beiliegend. DEUTSCH Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf. Panasonic Corporation 1006 Kadoma, Kadoma City, Osaka, Japan Panasonic Corporation http://www.panasonic.com...

  • Seite 2: Inhaltsverzeichnis

    INHALT Seite  Sicherheitshinweise..................3  Bedienelemente....................5 • Bedienfeld .......................5 • Anzeigefeld .....................6  Grundlegender Betrieb ...................7 • Bedienung .......................7 • Einstellen der aktuellen Uhrzeit ..............9  Wochentimerfunktion ...................10 • Überprüfen des Wochentimers ..............10 • Einstellen des Timer-Programms ..............11 • Löschen von Timer-Programmen ..............13 •...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise WARNUNG VORSICHT Dieses Sicherheitszeichen warnt vor einer Dieses Sicherheitszeichen warnt vor einer gefährlichen gefährlichen Situation oder Handlung, bei der Situation oder Handlung, bei der die Nichtbeachtung die Nichtbeachtung des Sicherheitshinweises zu des Sicherheitshinweises zu Verletzungen oder zu schweren Verletzungen oder zum Tod führen kann. Produkt- und Sachschäden führen kann.
  • Seite 4 Vielen Dank, dass Sie sich für den Kauf einer Panasonic Kabel-Fernbedienung mit Timer entschieden haben.  Lesen Sie diese Bedienungsanleitung der Kabel-Fernbedienung mit Timer sorgfältig durch und verwenden Sie sie in Verbindung mit den jeweiligen Bedienungsanleitungen des Innen- und des Außengeräts.

  • Seite 5: Bedienelemente

    Bedienelemente Bedienfeld ° ° 1 Betriebsanzeige Leuchtet während des Betriebs. Blinkt während eines Alarms. 2 Start/Stopp-Taste Startet/Stoppt den Betrieb. 3 Ventilatordrehzahl Auswahl der gewünschten Ventilatordrehzahl. 4 Lamellenposition Einstellung der automatischen Lamellenschwenkfunktion oder einer manuellen Lamellenposition. 5 Innengeräte-Auswahl Wenn mehr als ein Innengerät über eine Fernbedienung gesteuert wird, wird mit dieser Taste das Innengerät ausgewählt, dessen Lamellenposition eingestellt werden soll.

  • Seite 6: Anzeigefeld

    Bedienelemente Anzeigefeld ° ° 15 14 Wird angezeigt, wenn eine Funktion gewählt wird, die während der Installation deaktiviert wurde. Wird angezeigt, wenn ein Fehler bei der Einstellung des Timers gemacht wurde. Wird angezeigt, wenn der Timer eingestellt wird. Zeigt den aktuellen Wochentag an. Wird angezeigt, wenn der Timer deaktiviert wurde.

  • Seite 7: Grundlegender Betrieb

    Grundlegender Betrieb Bedienung Schalten Sie zunächst die Stromzufuhr des Klimageräts ein. Siehe hierzu die Bedienungsanleitung des Klimageräts. Ein- und Ausschalten / Betriebsart 1. Drücken Sie die Taste [Start/Stop], um das Gerät einzuschalten. 2. Drücken Sie die Betriebsartenwahltaste, um die Betriebsart Automatik , Heizen , Entfeuchten , Kühlen oder Umluft...
  • Seite 8 HINWEISE  Wenn die Heizleistung bei niedriger Ventialtordrehzahl zu gering ist, ändern Sie sie auf mittel oder hoch  Der Temperatur-Einstellbereich kann je nach Innengerätemodell unterschiedlich sein.  Der Temperaturfühler misst die Raumtemperatur am Lufteintritt in das Innengerät. Die gemessene Temperatur kann je nach Einbausituation leicht von der Raumtemperatur abweichen.

  • Seite 9: Einstellen Der Aktuellen Uhrzeit

    Grundlegender Betrieb Einstellen der aktuellen Uhrzeit Halten Sie [SET] (einstellen) mindestens 2 Sekunden lang gedrückt, um in die Einstellung von Wochentag und Uhrzeit zu gelangen. Daraufhin blinken „SETTING“, „▼“ (Wochentag) und „Uhrzeit“. Stellen Sie „▼“ auf den aktuellen Wochentag ein. Drücken Sie [▲], um das blinkende Symbol „▼“...

  • Seite 10: Wochentimerfunktion

    Wochentimerfunktion Überprüfen des Wochentimers • Zum Programmieren des Wochentimers wird jedem Wochentag eine Abfolge von Timer-Programmen zugewiesen. Pro Tag können 6 Timer-Programme eingestellt werden, das entspricht insgesamt 42 Schaltvorgängen pro Woche. Zum Programmieren des Wochentimers sind jeweils der Wochentag und das jeweilige Timer-Programm aufzurufen.

  • Seite 11: Einstellen Des Timer-Programms

    Wochentimerfunktion Einstellen des Timer-Programms Der Wochentimer wird wie folgt programmiert: Wählen Sie beim Überprüfen des Wochentimers das einzustellende Timer-Programm aus und drücken Sie [SET], um zur Einstellung des Programms zu gelangen. * Während der Einstellung blinkt [SETTING] sowie Stunde, Minute bzw. die einzustellende Funktion.
  • Seite 12 Stellen Sie die Programmfunktion ein (Programmierschritt 3). Es stehen 4 Programmfunktionen zur Verfügung. Drücken Sie [▼] bzw. [▲], um die folgenden Programmfunktionen zu durchlaufen. Programmfunktion 1 (Ausgangsanzeige) Programmfunktion 2 [▼] [▲] Das Innengerät wird zum Das Innengerät wird zum programmierten Zeitpunkt eingeschaltet. programmierten Zeitpunkt ausgeschaltet.

  • Seite 13: Löschen Von Timer-Programmen

    Wochentimerfunktion Löschen von Timer-Programmen Zum Löschen eines Timer-Programms ist wie folgt vorzugehen: Drücken Sie [PROGRAM], um zur Überprüfung der Timerprogrammierung zu gelangen. Drücken Sie [▼] bzw. [▲], um den Wochentag auszuwählen, dessen Programm sie löschen möchten. Drücken Sie [SET], um den Wochentag zu bestätigen.

  • Seite 14: Deaktivieren Des Wochentimers

    Wochentimerfunktion Deaktivieren des Wochentimers Wenn der Timerbetrieb vorübergehend nicht ausgeführt werden soll, können sämtliche Timer-Einstellungen deaktiviert werden. Nach dem Deaktivieren des Timers werden keine Zeitschaltungen mehr vorgenommen, bis der Timer wieder aktiviert wird. Deaktivieren des Wochentimers 1. Drücken Sie [CANCEL] ([TIMER OFF]) mindestens 2 Sekunden lang.

  • Seite 15: Kopieren Von Timer-Programmen

    Wochentimerfunktion Kopieren von Timer-Programmen Die Timer-Programme eines Wochentags können auf andere Wochentage kopiert werden.  Zum Kopieren ist wie folgt vorzugehen: Wenn in der Überprüfung der Timerprogrammierung ( ) die Taste [PROGRAMM] ([COPY]) gedrückt wird, gelangen Sie zur Kopierfunktion des Programmtimers (Auswahl der zu kopierenden Quelle In der Kopierfunktion der Timerprogrammierung blinken in der...

  • Seite 16: Bevor Sie Den Kundendienst Rufen

    Wochentimerfunktion Bevor Sie den Kundendienst rufen Bevor Sie den Kundendienst rufen, sollten Sie folgende Punkte überprüfen. Problem Mögliche Ursache und zu ergreifende Maßnahmen Bei der Eingabe der Es liegt eine Überschneidung mit einem anderen Timer-Programm Minute erscheint des gleichen Wochentags vor. „ERROR“...

  • Seite 17: Außer-Haus-Funktion

    Außer-Haus-Funktion Die Außer-Haus-Funktion verhindert, dass die Raumtemperatur zu sehr steigt bzw. fällt, wenn sich niemand im Raum befi ndet. Wenn diese Funktion eingestellt ist, sorgt das Klimagerät automatisch für die Einhaltung der benötigten Temperatur. Grundlegende Funktionsweise der Außer-Haus-Funktion Oberer Grenzwert der Außer-Haus-Funktion Kühlen / Entfeuchten A Das Klimagerät wird eingeschaltet, wenn die Raumtemperatur einen Wert überschreitet, der...

  • Seite 18: Einstellen Der Außer-Haus-Funktion

    Außer-Haus-Funktion Einstellen der Außer-Haus-Funktion Halten Sie die Taste [Belüftung] mindestens 2 Sekunden lang gedrückt, um zur Anzeige des oberen Temperaturgrenzwerts zu gelangen. [SETTING], und der obere Grenzwert der Temperatur fangen an zu blinken. (Der obere Grenzwert der Temperatur beträgt ab Werk 38 °C.) Drücken Sie [ ] bzw.

  • Seite 19: Nachtbetrieb

    Nachtbetrieb Diese Betriebsart passt die Raumtemperatur an, während Sie schlafen, und sorgt somit für einen entsprechenden Schlafkomfort. • Die Dauer dieser Funktion kann auf 1 bis 10 Stunden in Schritten von je einer Stunde eingestellt werden.  Anzeige auf der Fernbedienung während der Einstellung Ausschaltzeitpunkt In diesem Beispiel ist die aktuelle Uhrzeit 23:00.

  • Seite 20: Ausschalten Des Nachtbetriebs

    Beispiel: Einstellung der Nachtbetriebs-Dauer auf 7 Stunden Drücken Sie die Taste [Nachtbetrieb]. • Die Anzeige ändert sich mit jedem Tastendruck in folgender Reihenfolge: (stundenweise) (Drücken Sie [CANCEL], wenn Sie die Einstellung abbrechen möchten.) Drücken Sie [SET]. • Der Nachtbetrieb beginnt. ...
  • Seite 21  Wenn die Taste [Nachtbetrieb] nicht funktioniert oder der Nachtbetrieb nicht startet, wenn [SET] gedrückt wird, schauen Sie in der nachfolgenden Tabelle nach. Anzeige auf der Fernbedienung, das Symbol Position Bedeutung [Nachtbetrieb] leuchtet oder blinkt. Die aktuelle Uhrzeit wurde nicht eingestellt. Die Störungsanzeige blinkt einige Sekunden lang.

  • Seite 22: Econavi-Funktion

    ECONAVI-Funktion Diese Funktion steht nur zur Verfügung, wenn der optionale ECONAVI-Sensor angeschlossen ist. Der ECONAVI-Sensor erfasst den Aktivitätsgrad von Personen und spart durch Anpassung der Temperatur an diesen Aktivitätsgrad Energie. Überblick über die ECONAVI-Funktion • Kühlbetrieb: Die Zieltemperatur entspricht der eingestellten Solltemperatur.

  • Seite 23: Ein-/Ausschalten Der Econavi-Funktion

    ECONAVI-Funktion Ein-/Ausschalten der ECONAVI-Funktion Die ECONAVI-Funktion kann mit der Fernbedienung ein- und ausgeschaltet werden. Drücken Sie [ECONAVI], um die ECONAVI-Funktion einzuschalten. * Bei eingeschalteter ECONAVI-Funktion erscheint im Display. Drücken Sie [ECONAVI] erneut, um die ECONAVI-Funktion auszuschalten. * Wenn das Innengerät stoppt, wird nicht mehr angezeigt.

  • Seite 24: Störungssuche

    Störungssuche Wenn das Gerät nicht mit der Taste [Start/Stop] eingeschaltet werden kann, überprüfen Sie folgende Punkte, bevor Sie den Kundendienst rufen.  Drücken Sie erneut die Taste [Start/Stop], wenn der Stromausfall beendet ist. →Wenn das Klimagerät immer noch nicht startet, Stromausfall? öffnen Sie den Sicherungsautomaten und wenden Sie sich unter Angabe des Symptoms und der...
  • Seite 25  Defekter Sensor oder fehlerhafter Anschluss. Im Display der Schalten Sie die ECONAVI-Funktion mit Fernbedienung der Fernbedienung aus und wenden Sie blinkt „ “. sich unter Angabe des Problems und der Modellbezeichnung an Ihren Kundendienst.  Das Innengerät ist ausgeschaltet. Schalten Sie es ein.

  • Seite 26: Technische Daten

    16 V DC (über Innengerät) ± 30 Sekunden/Monat (bei 25 °C) Genauigkeit *Gelegentlich nachstellen. 24 Stunden (bei voller Aufl adung) Laufzeit *Für eine vollständige Aufl adung sind ungefähr 8 Stunden erforderlich. Anzahl der angeschlossenen Bis zu 8 Geräte Innengeräte © Panasonic Corporation 2015 (DE)
