IO-Link Master mit EtherCAT-Schnittstelle

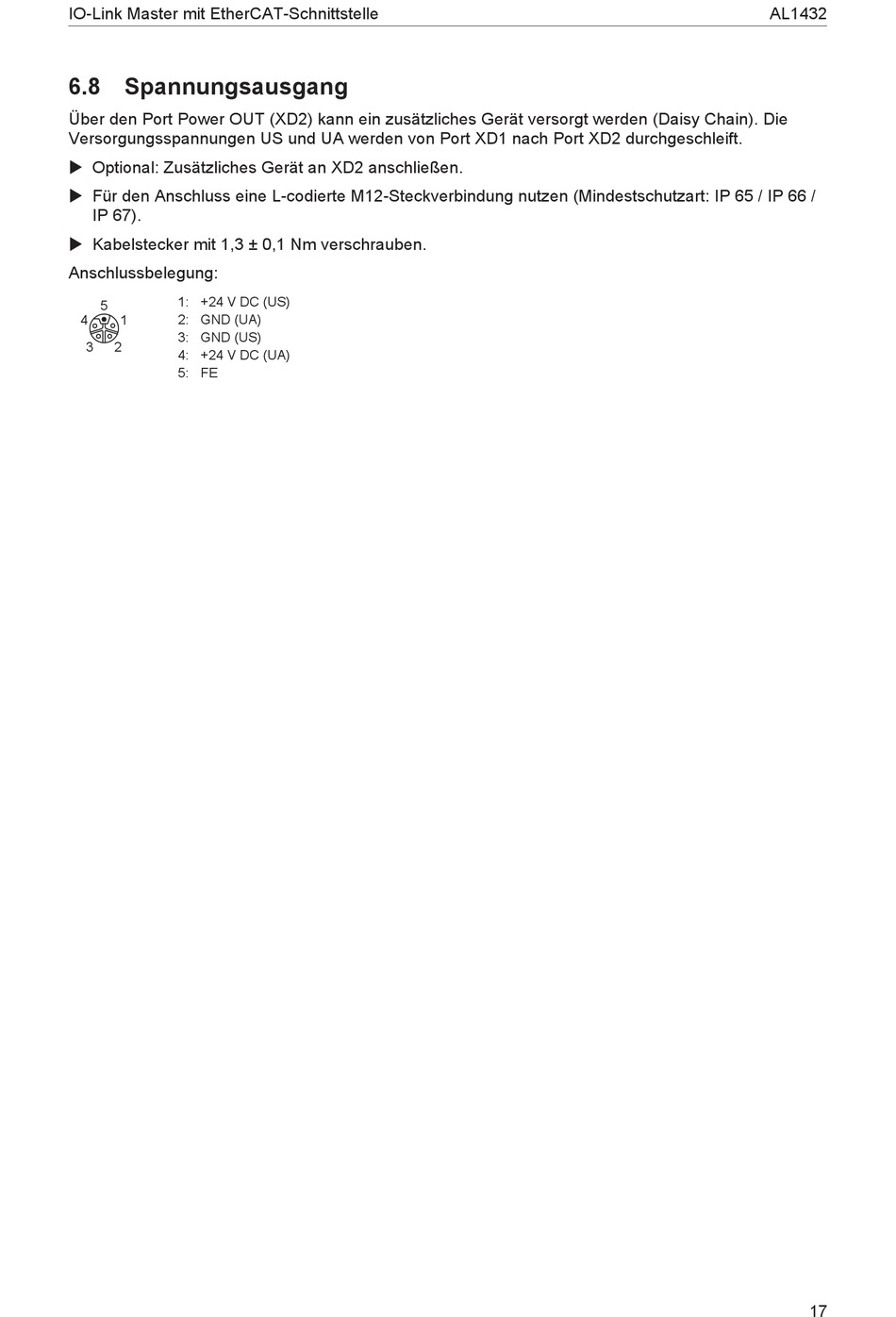

6.8 Spannungsausgang
Über den Port Power OUT (XD2) kann ein zusätzliches Gerät versorgt werden (Daisy Chain). Die
Versorgungsspannungen US und UA werden von Port XD1 nach Port XD2 durchgeschleift.
u Optional: Zusätzliches Gerät an XD2 anschließen.
u Für den Anschluss eine L-codierte M12-Steckverbindung nutzen (Mindestschutzart: IP 65 / IP 66 /
IP 67).
u Kabelstecker mit 1,3 ± 0,1 Nm verschrauben.
Anschlussbelegung:
5
1: +24 V DC (US)
4
1
2: GND (UA)
3: GND (US)
3
2
4: +24 V DC (UA)
5: FE
AL1432
