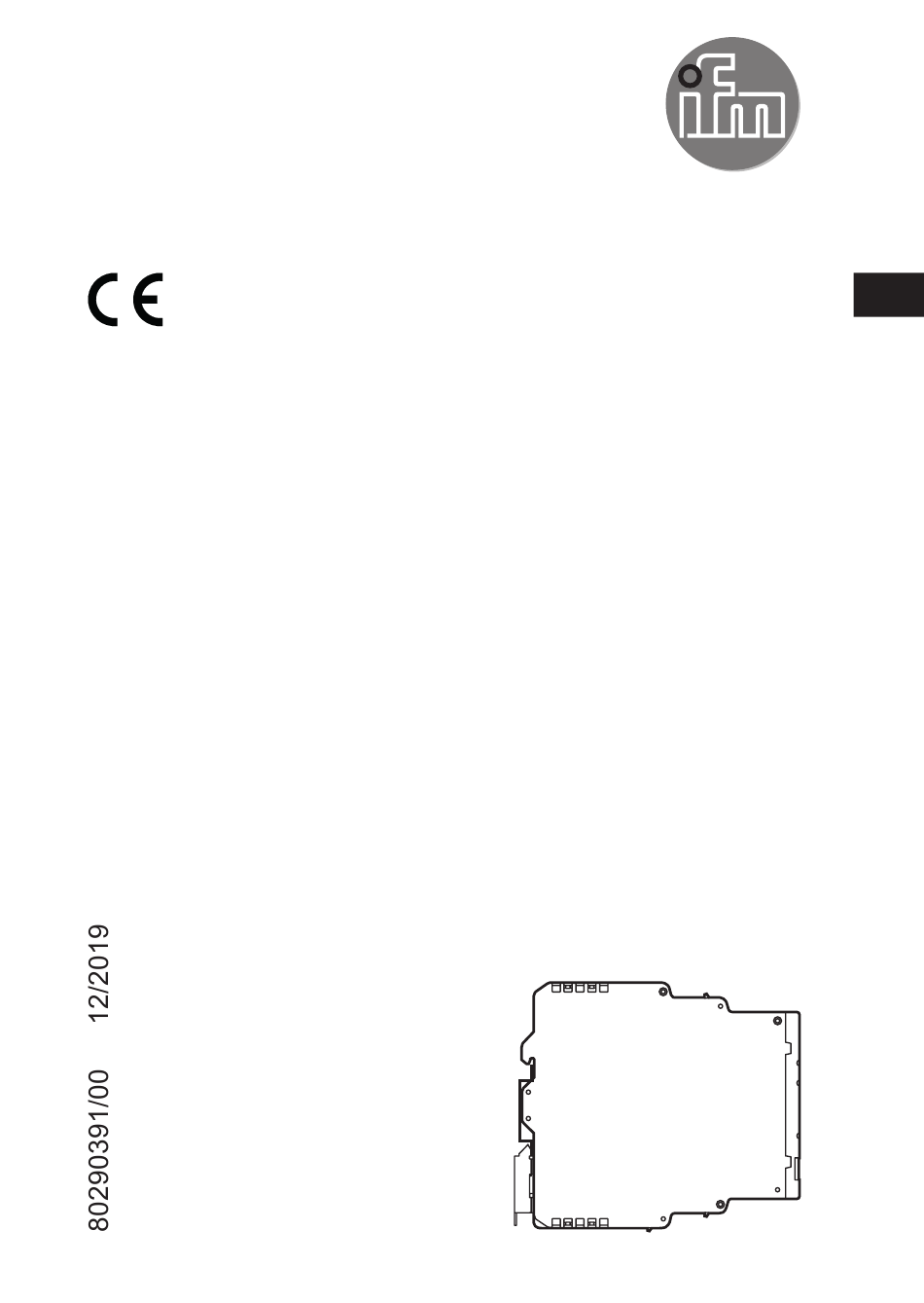

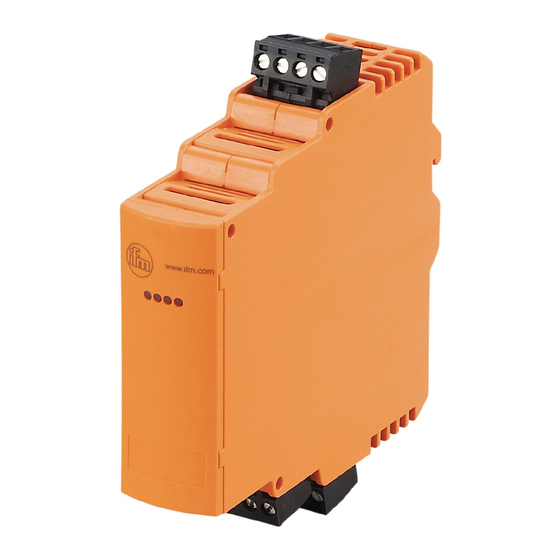

- Seite 1 Bedienungsanleitung AS-i SmartLine Repeater AC3226...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 2�1 Verwendete Symbole �������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������4 5 Montage ���������������������������������������������������������������������������������������������������������������5 5�1 Montage des Geräts (Standardmontage) ������������������������������������������������������5 5�2 Gerät demontieren �����������������������������������������������������������������������������������������5 5�3 Montage mit erhöhten mechanischen Beanspruchungen �����������������������������6 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 6�1 Klemmenbelegung �����������������������������������������������������������������������������������������7 7 Betrieb / LEDs������������������������������������������������������������������������������������������������������7... -
Seite 3: Vorbemerkung
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren� • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen� • Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung)�... -
Seite 4: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Der AS-i Repeater dient zur Leitungsverlängerung eines AS-i Netzwerkes um weitere 100 m� Die ankommenden Daten der AS-i Linie 1 werden aufbereitet und an die AS-i Linie 2 weitergeleitet� Die Daten aus AS-i Linie 2 werden ebenfalls aufbereitet und an die AS-i Linie 1 gesandt�... -
Seite 5: Montage
5 Montage 5.1 Montage des Geräts (Standardmontage) ► Das Gerät auf eine 35 mm DIN-Profilschiene montieren� ► Ausreichend Platz zu Boden und Deckel des Schaltschranks lassen, um Luft- zirkulation zu ermöglichen und übermäßige Erwärmung zu vermeiden� ► Beim Aneinanderreihen mehrerer Geräte die Eigenerwärmung aller Geräte beachten und die Umgebungsbedingungen für jedes einzelne Gerät einhalten�... -
Seite 6: 5�3 Montage Mit Erhöhten Mechanischen Beanspruchungen
5.3 Montage mit erhöhten mechanischen Beanspruchungen ► Bei Montage in Anlagen mit erhöhter Schock-und Vibrationsbeanspruchung die Geräte flach liegend montieren� ► Die Geräte anschrauben oder anklemmen und die Kabel fest fixieren� 6 Elektrischer Anschluss ► Die ankommende AS-i Linie 1 mit den Klemmen A+ und A- und die weiterfüh- rende AS-i Linie 2 mit den Klemmen A+ und A- verbinden�... -
Seite 7: 6�1 Klemmenbelegung
6.1 Klemmenbelegung A2- A2+ A2- A2+ A2-: AS-i - Linie 2 A2+: AS-i + Linie 2 A2-: AS-i - Linie 2 A2+: AS-i + Linie 2 A1+: AS-i + Linie 1 A1-: AS-i - Linie 1 A1+: AS-i + Linie 1 A1-: AS-i - Linie 1 T1, T2 Terminierung A1+ A1- A1+ A1-...
