Betriebsanleitung
DE

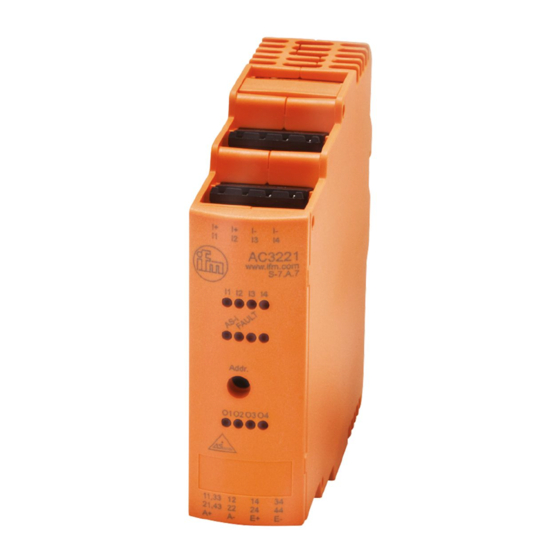

AC3220
AC3221
AC3255
AC3256
AC3258
AC3259

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm AC3220

  • Seite 1 Betriebsanleitung AC3220 AC3221 AC3255 AC3256 AC3258 AC3259...
  • Seite 2: Inhaltsverzeichnis

    Anschlussbelegung ............10 5.3.1 Digitale Ein- und Ausgangsmodule AC3220 und AC3258 ..... 10 5.3.2 Digitale Ein- und Ausgangsmodule AC3221 und AC3259 .
  • Seite 3: Vorbemerkung

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 1 Vorbemerkung Anleitung, technische Daten, Zulassungen, Zubehör und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen...
  • Seite 4: Sicherheitshinweise

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und...
  • Seite 5: Bestimmungsgemäße Verwendung

    Versorgung aus SELV / PELV gemäß den technischen Daten. Bedienung durch ausgebildetes, autorisiertes Fachpersonal aufgrund der Schutzart IP20. AC3220: 4 digitale Eingänge / 4 digitale Ausgänge (Relais), Sensorversorgung aus AS-i AC3221: 4 digitale Eingänge / 4 digitale Ausgänge (Relais), Sensorversorgung aus AUX AC3255: 4 digitale Eingänge / 2 digitale Ausgänge (Relais), Sensorversorgung aus AUX...
  • Seite 6: Montage

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 4 Montage 4.1 Montageort Das Gerät für den bestimmungsgemäßen Betrieb in ein nur mit Werkzeug zu öffnendes Gehäuse oder in einen geschlossenen Schaltschrank (beide Schutzart IP 54 oder höher) als Umhüllung im Sinne der EN 61010-1 einbauen.
  • Seite 7: Deratings Für Anreihung Von Gleichen Geräten

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 4.4 Deratings für Anreihung von gleichen Geräten Bei Anreihung gleicher Geräte gilt das Derating gemäß der folgenden Tabelle: Artikelnummer Derating AC3220 Anreihung Strombelastbarkeit Ausgänge gesamt AC3221 I [%] AC3258 AC3259 T [°C] Umgebungstemperatur -25…50°C / Lineares Derating 40…50°C Strombelastbarkeit Ausgänge gesamt auf je 50% bei 50°C entspricht 2 x 6 A oder 4 x 3 A (Beispiel)
  • Seite 8: Gerät Demontieren

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 4.6 Gerät demontieren 4.7 Montage der Sensoren u Montagehinweise des Herstellers befolgen.
  • Seite 9: Elektrischer Anschluss

    (Sekundärstromkreis mit max. 32 V DC, abgeleitet von Netzstrom- kreis bis 300 V der Überspannungskategorie II). Die Relais-Stromkreise O1+O3 und O2+O4 (AC3220, AC3221, AC3258, AC3259) bzw. O1 und O2 (AC3255, AC3256) sind zu AS-i / AUX und untereinander isoliert mit verstärkter Isolierung nach IEC 61010-1 (Netzstromkreis der Überspannungskategorie II bis 300 V Netznennspannung).
  • Seite 10: Deratings Für Einzeln Montierte Geräte

    AC3259 T [°C] Umgebungstemperatur -25…65°C / 55…65°C lineares Derating Strombelastbarkeit Ausgänge gesamt auf 50% bei 65°C entspricht 2 x 6 A oder 4 x 3 A (Beispiel) 5.3 Anschlussbelegung 5.3.1 Digitale Ein- und Ausgangsmodule AC3220 und AC3258 Addr. Relays AS-i 11,33 11,33 I1...I4...
  • Seite 11: Digitale Ein- Und Ausgangsmodule Ac3221 Und Ac3259

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 Sensorversorgung 0 V Sensorversorgung +24 V I1…I4: Schalteingang Sensor 1.…4, I+ I+ I- Sensorversorgung aus AS-i AS-i + AS-i - I1 I2 I3 I4 O1…O4: Schaltausgang Relais 1…4 Relais O1 Wechsler, Mittenkontakt Relais O1 Wechsler, Ruhekontakt...
  • Seite 12: Digitales Ein- Und Ausgangsmodul Ac3255

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 Sensorversorgung 0 V Sensorversorgung +24 V Externe Spannungsversorgung +24 V Externe Spannungsversorgung +0 V I+ I+ I- I1…I4: Schalteingang Sensor 1.…4, Sensorversorgung aus AUX I1 I2 I3 I4 AS-i + AS-i - O1…O4: Schaltausgang Relais 1…4...
  • Seite 13: Digitales Ein- Und Ausgangsmodul Ac3256

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 Sensorversorgung 0 V Sensorversorgung +24 V Externe Spannungsversorgung +24 V I+ I+ I- Externe Spannungsversorgung +0 V I1…I4: Schalteingang Sensor 1.…4, Sensorversorgung aus AUX I1 I2 I3 I4 AS-i + AS-i - O1…O2: Schaltausgang Relais 1…2...
  • Seite 14: Sicherheitshinweise Relaisanschlüsse

    An den Relais-Ausgangspaaren O1+O3 und O2+O4 nur die jeweils gleichen Spannungsquellen anschließen. w Sicherheit gewährleistet. An den Stiftleisten für die Relaisausgänge O1…O4 (AC3220, AC3221, AC3258 und AC3259) bzw. O1…O2 (AC3255, AC3256) dürfen nur die mitgelieferten kodierten oder technisch identische Anschlussstecker verwendet werden.
  • Seite 15: Anschlusstechnik

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 WARNUNG Verwendung nicht kodierter Anschlussstecker Relaisausgänge O1…O4 (AC3220, AC3221, AC3258 und AC3259) / O1…O2 (AC3255, AC3256). w Elektrischer Schlag / gefährliche Spannung in der Anlage durch Vertauschen der Stecker am Gerät möglich. u Mitgelieferte kodierte Anschlussstecker für die Relaisausgänge verwenden.
  • Seite 16: Inbetriebnahme / Adressieren

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 6 Inbetriebnahme / Adressieren Auslieferungsadresse ist 0. 6.1 Adressieren mit dem Adressiergerät AC1154 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahteten Zustand adressiert werden. Wird ein Slave in Kombination mit einem Master der neuen Generation (Version 2.1) eingesetzt, kann mit dem Adressiergerät AC1154 eine Adresse zwischen 1A und 31B ausgewählt werden.
  • Seite 17: Bedien- Und Anzeigeelemente

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 7 Bedien- und Anzeigeelemente LED 1 LED 2 LED 3 1: Stecker mit Federzugklemmen LED 1: Schaltzustandsanzeige Sensoreingänge I1...I4 2: Beschriftungsfeld LED 2: AS-i, FAULT, AUX (außer AC3220, AC3256, AC3258) 3: Adressierbuchse LED 3: Schaltzustandsanzeige Relaisausgänge O1...O4 (AC3220, AC3221, AC3258, AC3259) / O1…O2 (AC3255, AC3256)
  • Seite 18: Maßzeichnung

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 7.2 Maßzeichnung 25,4...
  • Seite 19: Wartung, Instandsetzung, Entsorgung

    AC3220 AC3221 AC3255 AC3256 AC3258 AC3259 8 Wartung, Instandsetzung, Entsorgung 8.1 Wartung Das Gerät ist wartungsfrei. 8.2 Reinigen der Gehäuseoberfläche u Gerät von der Betriebsspannung trennen. u Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen. Empfohlen werden Microfaser-Tücher ohne chemische Zusatzmittel.
