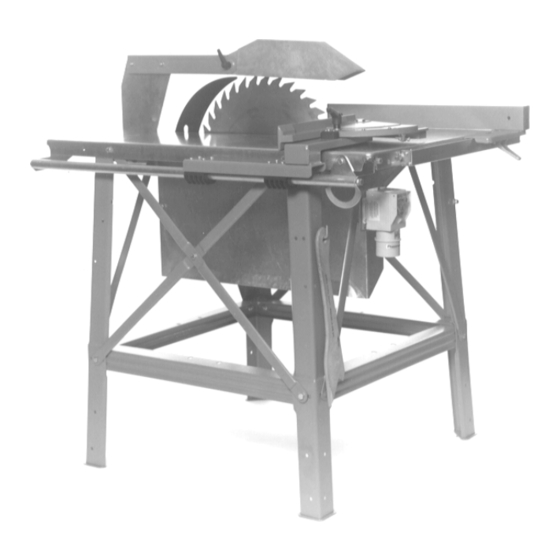

Metabo BKS 400/3,1 WNB Betriebs- Und Montageanleitung
Universal-baukreissäge
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Metabo BKS 400/3,1 WNB
Inhaltszusammenfassung für Metabo BKS 400/3,1 WNB

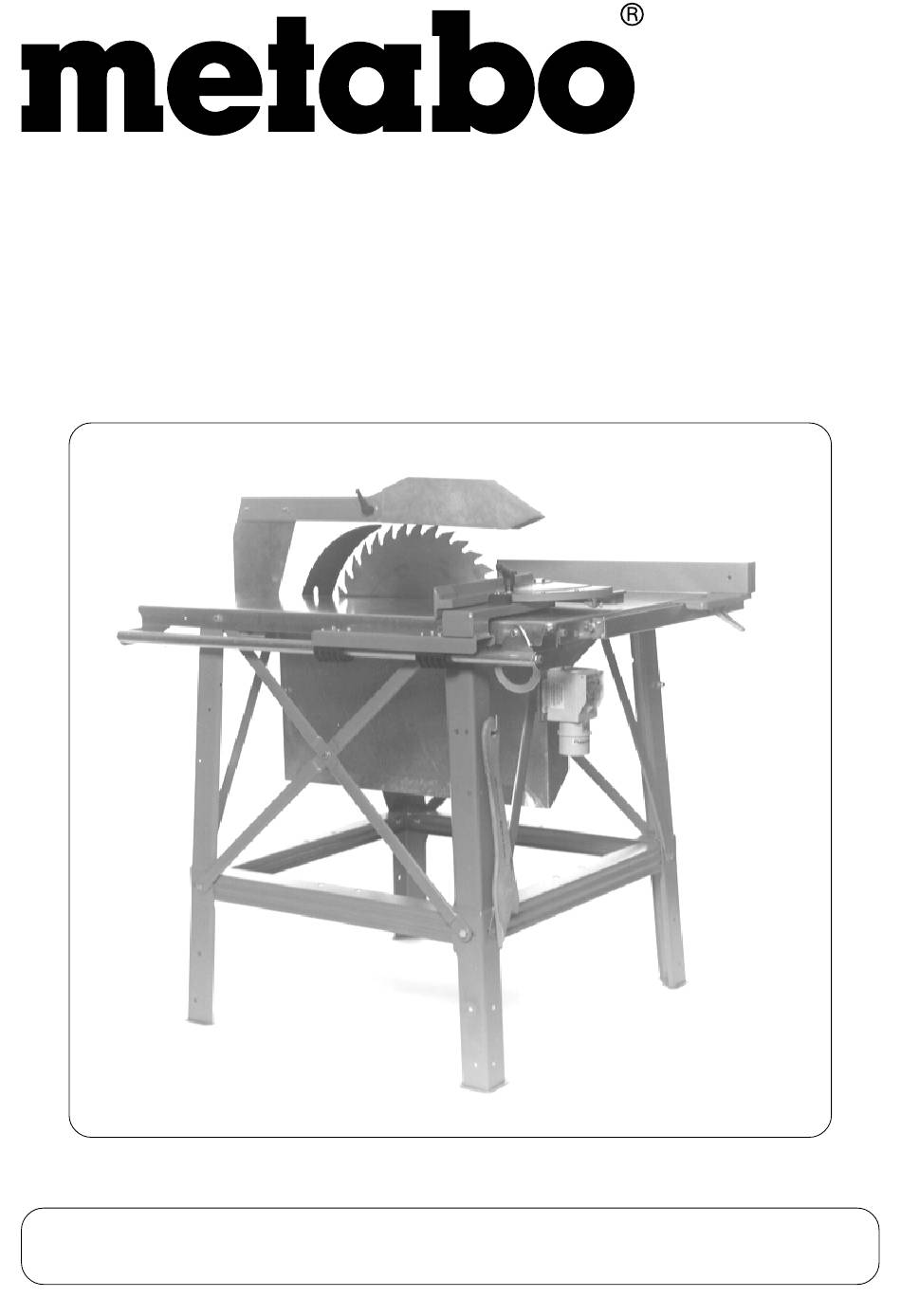

- Seite 1 Betriebs- und Montageanleitung Universal-Baukreissäge BKS 400/3,1 WNB BKS 450/5,5 DNB Achtung! Bitte lesen Sie diese Betriebsanleitung vor der Installation und Inbetriebnahme der Universal-Baukreissäge aufmerksam durch. 33/05 - D Technische Änderungen vorbehalten! Art.-Nr. 115 112 1655...
-
Seite 2: Inhaltsverzeichnis
15 Ersatzteilliste Bedienung/Einstellung Produkthaftung/Garantie Nicht aufgeführte Arbeiten und Einsatzmöglichkeiten bedürfen der schriftlichen Genehmigung der Firma metabo Bitte wenden Sie sich bei Garantieansprüchen an Ihren Fachhändler. Garantiearbeiten werden grundsätzlich durch uns oder von uns autorisierten Servicestellen durchgeführt. Außerhalb der Garantiezeit können Sie Reparaturen durch entsprechende Fachfirmen ausführen lassen. -
Seite 3: Sicherheitshinweise
- Ein stumpfes Sägeblatt ist oftmals Ursache dafür,daß der Kreissägenmotor nicht richtig durchzieht! Bei einem stumpfen Sägeblatt treten an der Schnittstelle des Werkstückes Brandflecke auf! Sägeblatt unverzüglich austauschen oder schärfen. - Nach Spannungsausfall muß die Maschine neu gestartet werden. Technische Daten BKS 400/3,1 WNB BKS 450/5,5 DNB Tischgröße 1000 x 665 1000 x 665 Gesamthöhe... -
Seite 4: Lieferumfang
Lieferumfang Kompletter Bausatz. Außerdem: - Kreissägeblatt - Schiebestock - Spaltkeil DIN 38820 Gr. 50 x 3 - Werkzeug für Sägeblatt und Spaltkeilbefestigung - Schutzhaube - Betriebs- und Montageanleitung - Parallelanschlag - Winkelanschlag - Kranösen Montage Zur Montage legen Sie die Tischplatte der Kreissäge am besten auf stabile kippsichere Böcke. Tischeinlagen (Alu-Profile) mit Senkblechschrauben in die Ausstanzung der Tischplatte einschrauben. - Seite 5 Schalter-Steckerkombination vorne links an der Das Schwertbefestigungsteil (Schwertsitz) zu- Die Schwertplatte mit Flachrundschrauben Traverse anschrauben. nächst lose einbauen. M10x25, Unterlegscheibe Ø 10,5 und Stern- Material: 2 Stück Sechskantschrauben M6x16 Material: 2 Stück Senkschrauben M6x16 griff M10 anbringen. 2 Stück Sechskantmuttern M6 2 Stück Sechskantmuttern M6 2 Stück Sechskantschrauben M8x16 2 Stück Sechskantmuttern M8...
-
Seite 6: Montage Des Winkelanschlages
Jetzt die Säge aufstellen Anbau des Anschlagführungsprofils (siehe Explosionszeichnung) Vor dem Anbau des Anschlagführungsprofils (19) die Schrauben (82) lösen und das Endstück Anschlagführungsprofil (20) abnehmen. Anschließend Flachrundschrauben (99) in das Profil einschieben und an der Vorderseite der Tischplatte (1) verschrauben. Das Schwert einspannen und durch verschie- Zylinderschraube zur Schiebestockhalterung Bundschraube zur Halterung des Parallelan-... -
Seite 7: Justieren Des Winkelanschlages
Flachrundschraube M10x30 von unten durch den Queranschlag und den Schlitz des Winke- lanschlages führen und mittels Klemmhebel M10 und vorgelegter Scheibe Ø 10,5 verbin- den. 0-Grad Justierschraube im Queranschlag ein- kontern. Material: 1 Stück Gewindestift M8x20 2 Stück Sechskantflachmuttern M8 6.1 Justieren des Winkelanschlages Durch Herein- bzw. -
Seite 8: Bedienung/Einstellung
Bedienung/Einstellung 8.1 Spaltkeileinstellung - Vor Arbeitsbeginn den Netz- stecker ziehen! Der Spaltkeil verhindert, daß sich die Schnitt- fuge hinter dem Sägeblatt schließt und das Werkstück einklemmt. - Das Einklemmen könnte einen Rückschlag aus- lösen. - Der Spaltkeil muß außer bei Einsetzschnitten (siehe Abschnitt 9.3) stets angebracht sein. Der Spaltkeil ist durch Verschieben so einzustellen, das sein Abstand zum Sägeblattkranz seitlich maximal 10 mm und in der Höhe 2 - 3 mm beträgt. -
Seite 9: Anbringen Der Schutzhaube (Spannhaube)
8.4 Anbringen der Schutzhaube (Spannhaube) Die Schutzhaube kann nach dem Lösen des Sterngriffes einschließlich des Schwertes nach oben herausgezogen bzw. von oben eingeschoben werden. Bei Betrieb ohne Schutzhaube besteht erhebliche Verlet- zungsgefahr! Achtung! Das Anbringen der Schutzhaube darf nur bei stillstehendem Sägeblatt erfolgen. -
Seite 10: Keile Schneiden
D Werkstück und Winkelanschlag E Nach dem Abschnitt Werkstück und nach vorne schieben Winkelanschlag zurückziehen. 9.3 Keile schneiden A - Werkstück in die Keilschneidlade so einpressen, daß es fest in der Lade gehalten wird und gewünsch- te Keilschräge am Gradeinteiler des Winkelanschlages einstellen. -
Seite 11: Pflege Und Wartung
Lappen und einem Holzstück abgerieben werden. Saubere und scharfe Sägeblätter verbessern die Schnittqualität und die Schneidleistung. Zubehör Die metabo-Universal-Baukreissägen können zusätzlich mit einem Schiebeschlitten ausgerüstet werden. Schiebeschlitten Best.-Nr. 091 000 6665 Der Schiebeschlitten muß extra bestellt werden und gehört nicht zum Standard-Lieferumfang (Abschnitt 4). - Seite 12 Bauart der - herewith declare that the design/construction of the - certifions que la fabrication de la scie sur BKS 400/3,1 WNB; BKS 450/5,5 DNB folgenden einschlägigen Bestimmungen entspricht - complies with the following relevant regulations/standards - est conforme aux dispositions suivantes EG-Maschinenrichtlinie - EC Machinery Directive - Directives européennes relatives aux machines...
