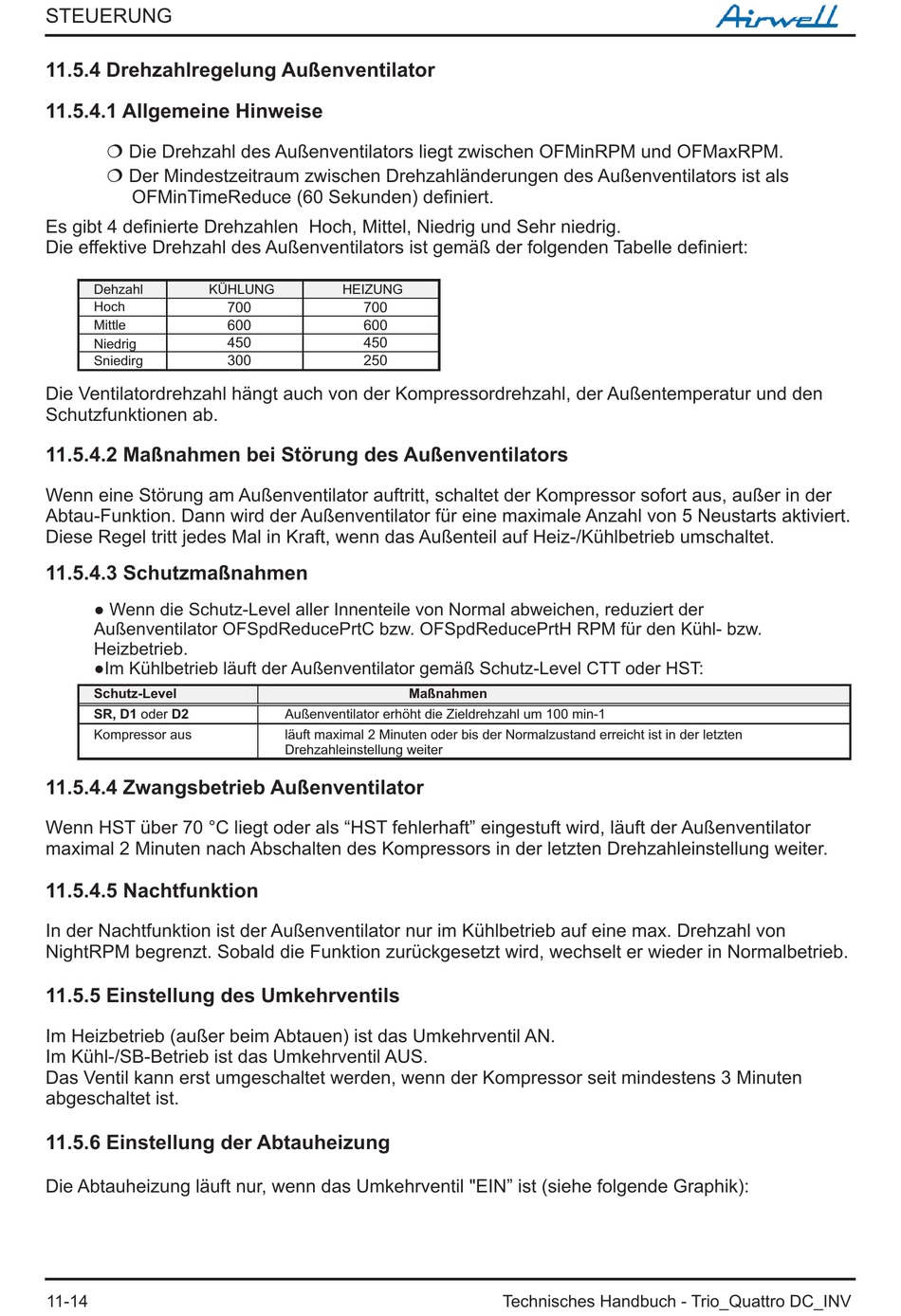

STEUERUNG
11.5.4 Drehzahlregelung Außenventilator
11.5.4.1 Allgemeine Hinweise
¦ Die Drehzahl des Außenventilators liegt zwischen OFMinRPM und OFMaxRPM.
¦ Der Mindestzeitraum zwischen Drehzahländerungen des Außenventilators ist als
OFMinTimeReduce (60 Sekunden) definiert.
Es gibt 4 definierte Drehzahlen Hoch, Mittel, Niedrig und Sehr niedrig.
Die effektive Drehzahl des Außenventilators ist gemäß der folgenden Tabelle definiert:
Dehzahl KÜHLUNG
Hoch
Mittle
Niedrig
Sniedirg
Die Ventilatordrehzahl hängt auch von der Kompressordrehzahl, der Außentemperatur und den
Schutzfunktionen ab.
11.5.4.2 Maßnahmen bei Störung des Außenventilators
Wenn eine Störung am Außenventilator auftritt, schaltet der Kompressor sofort aus, außer in der
Abtau-Funktion. Dann wird der Außenventilator für eine maximale Anzahl von 5 Neustarts aktiviert.
Diese Regel tritt jedes Mal in Kraft, wenn das Außenteil auf Heiz-/Kühlbetrieb umschaltet.
11.5.4.3 Schutzmaßnahmen
● Wenn die Schutz-Level aller Innenteile von Normal abweichen, reduziert der
Außenventilator OFSpdReducePrtC bzw. OFSpdReducePrtH RPM für den Kühl- bzw.
Heizbetrieb.
●Im Kühlbetrieb läuft der Außenventilator gemäß Schutz-Level CTT oder HST:
Schutz-Level
oder
SR, D1 D2
Kompressor aus
11.5.4.4 Zwangsbetrieb Außenventilator
Wenn HST über 70 °C liegt oder als "HST fehlerhaft" eingestuft wird, läuft der Außenventilator
maximal 2 Minuten nach Abschalten des Kompressors in der letzten Drehzahleinstellung weiter.
11.5.4.5 Nachtfunktion
In der Nachtfunktion ist der Außenventilator nur im Kühlbetrieb auf eine max. Drehzahl von
NightRPM begrenzt. Sobald die Funktion zurückgesetzt wird, wechselt er wieder in Normalbetrieb.

11.5.5 Einstellung des Umkehrventils

Im Heizbetrieb (außer beim Abtauen) ist das Umkehrventil AN.
Im Kühl-/SB-Betrieb ist das Umkehrventil AUS.
Das Ventil kann erst umgeschaltet werden, wenn der Kompressor seit mindestens 3 Minuten
abgeschaltet ist.

11.5.6 Einstellung der Abtauheizung

Die Abtauheizung läuft nur, wenn das Umkehrventil "EIN" ist (siehe folgende Graphik):
11-14
HEIZUNG
700 700
600 600
450 450
300 250
Außenventilator erhöht die Zieldrehzahl um 100 min-1
läuft maximal 2 Minuten oder bis der Normalzustand erreicht ist in der letzten
Drehzahleinstellung weiter
Maßnahmen
