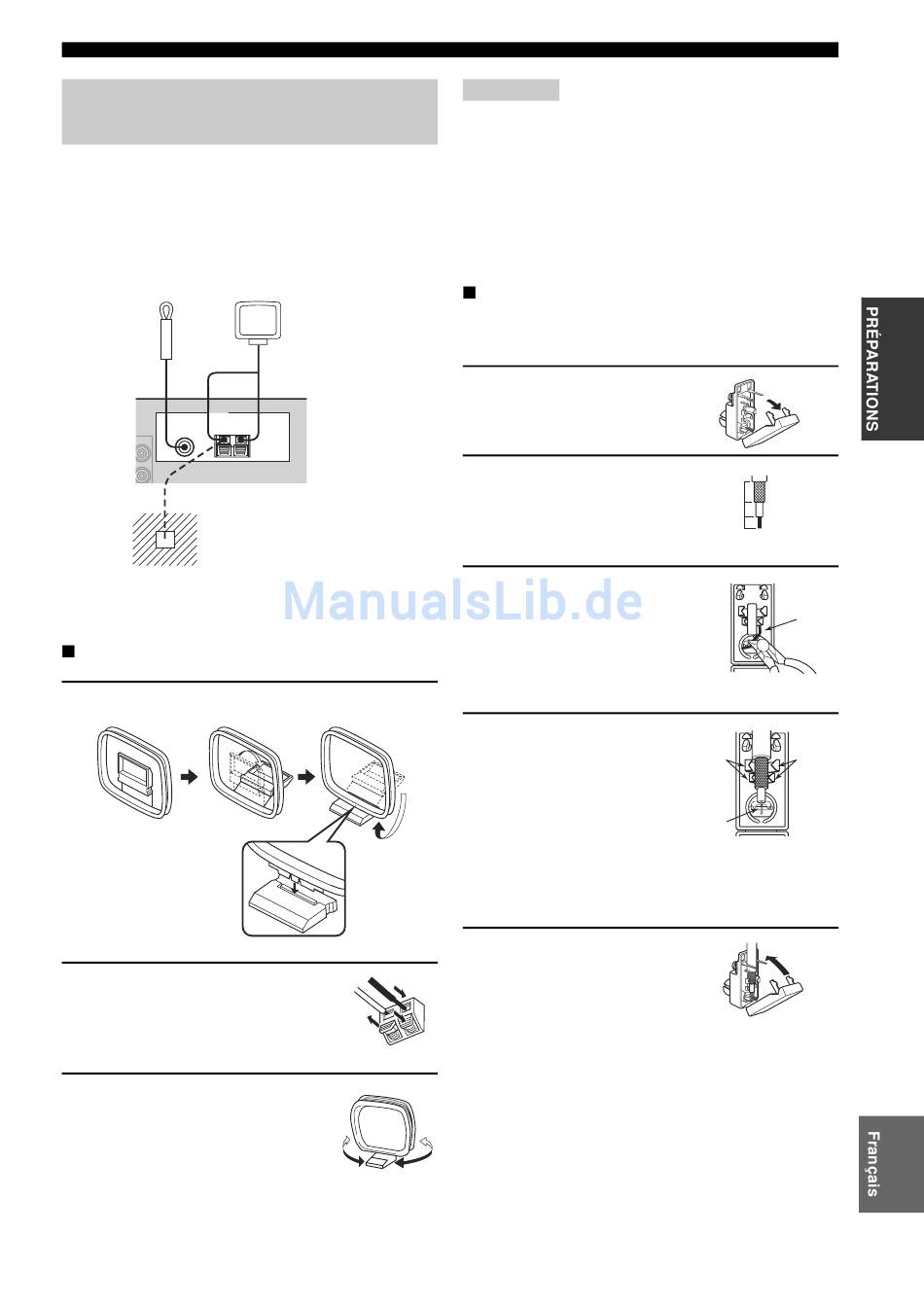

Raccordement des antennes FM et
AM
Cet appareil est fourni avec une antenne FM et une
antenne AM intérieures. En principe, ces antennes doivent
être suffisantes pour capter un signal de puissance
convenable. Raccordez ces antennes aux prises prévues à
cet effet.
Antenne intérieure FM
(fournie)
TUNER
75Ω UNBAL.
FM
GND ANT
ANT
Masse (prise GND)
Par souci de sécurité et pour que le brouillage
soit minimum, reliez la prise GND de
l'antenne à une bonne masse. Une bonne
masse peut être un pieu de métal enfoncé dans
un sol humide.
Raccordements de l'antenne cadre AM
1
Montez l'antenne cadre AM.
2
Appuyez sur les languettes et
introduisez les conducteurs du
câble d'antenne cadre AM dans
les prises AM ANT et GND.
3
Orientez l'antenne cadre AM
de manière à obtenir la
réception la meilleure
possible.
Antenne cadre AM
(fournie)
AM
Remarques
• L'antenne cadre AM doit être placée à distance de cet appareil.
• L'antenne cadre AM doit être reliée à l'appareil, y compris dans
le cas où une antenne AM extérieure est utilisée.
• Une antenne extérieure convenablement installée permet
d'obtenir une réception de meilleure qualité qu'une antenne
intérieure. Si vous constatez que la réception est de qualité
médiocre, pensez à utiliser une antenne extérieure. Pour de plus
amples détails concernant cette question, veuillez consulter le
revendeur ou le service après-vente YAMAHA.
Branchement de l'adaptateur d'antenne
75 Ohms-300 Ohms (Modèle pour le
Royaume-Uni uniquement)
1
Ouvrez le couvercle de
l'adaptateur 75 Ohms-300
Ohms fourni.
2
Coupez l'isolant extérieur
du câble coaxial 75 Ohms
et préparez ce dernier
pour la liaison.
3
Coupez le blindage et
retirez-le.
4
Introduisez l'âme
du câble dans la
fente et assurez
son maintien en
serrant la griffe à
l'aide d'une paire
de pinces.
5
Reposez le couvercle.
RACCORDEMENTS
11 Unité:
8 mm
6
Blindage
Griffe
Griffe
Introduisez
l'âme dans la
fente
19
