3.3.3.7 Nabe

Die Nabe befindet sich in der Radmitte. Über die
Speichen ist die Nabe mit der Felge und dem
Reifen verbunden. Durch die Nabe läuft eine
Achse, welche die Nabe vorne mit der Gabel und
hinten mit dem Rahmen verbindet.
Zentrale Aufgabe der Nabe ist es, die
Gewichtskraft des Pedelecs auf die Reifen zu
übertragen. Spezielle Naben am Hinterrad
übernehmen zusätzliche Funktionen. Man
unterscheidet zwischen fünf Nabenarten:
• Naben ohne Zusatzeinrichtungen,
• Bremsnabe (siehe Rücktrittbremse),
• Getriebenabe, auch Antriebsnabe genannt,
• Generatornabe (nur bei Fahrrädern),
• Motornaben (nur bei Front- und
Heckangetriebenen Pedelecs).
Nabe ohne Zusatzeinrichtung
Die Vorderradnaben von Pedelecs mit Mittel- oder
Heckmotor sind meist Naben ohne
Zusatzeinrichtungen.
4
3

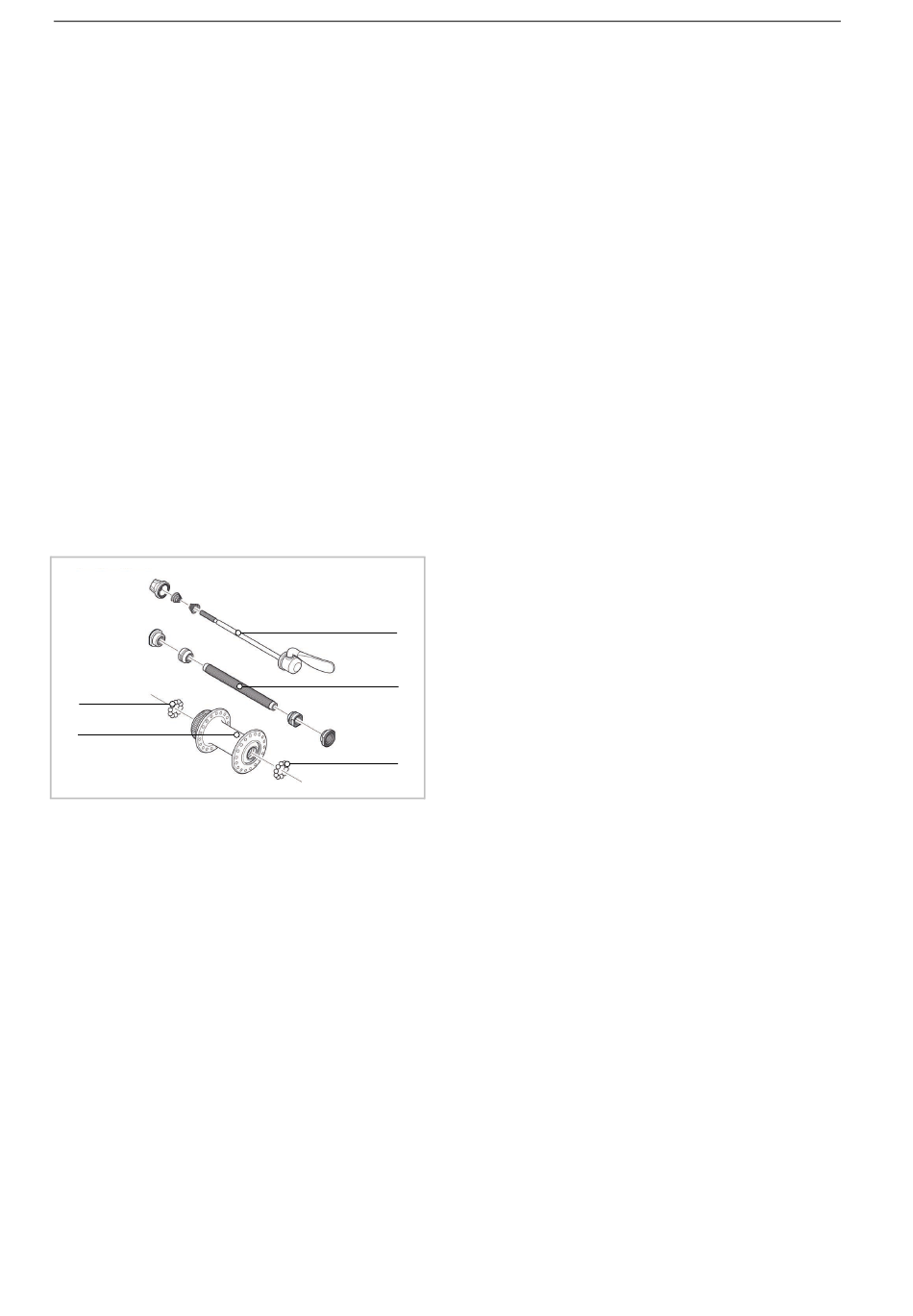

Abbildung 37: Beispiel Vorderradnabe, SHIMANO
1 Nabenachse
2 Schnellspanner
3 Nabenkörper
4 Kugellager
03403431_Y.Y_21.09.2022
2
1
4
