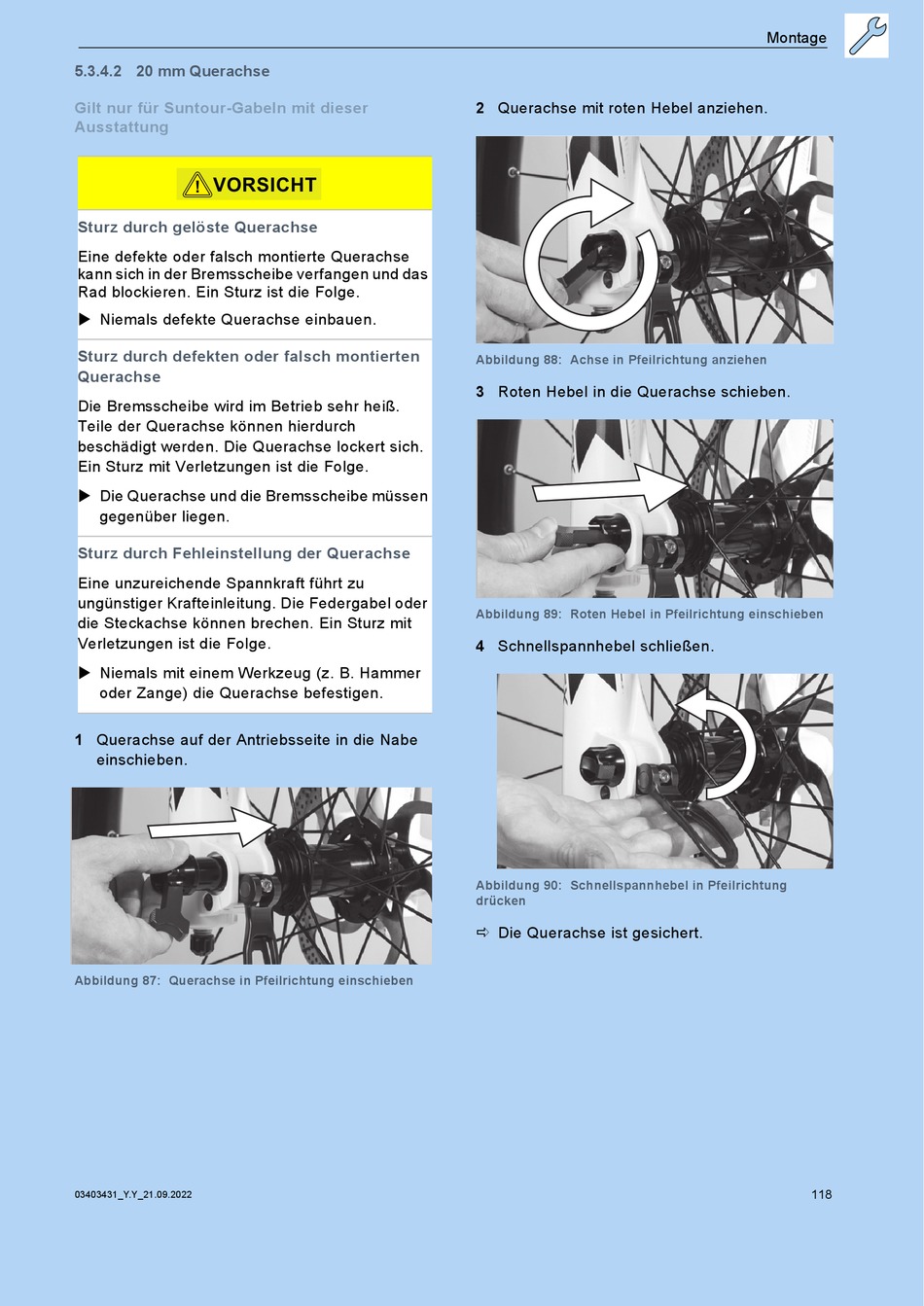

5.3.4.2 20 mm Querachse
Gilt nur für Suntour-Gabeln mit dieser
Ausstattung
VORSICHT
!
Sturz durch gelöste Querachse
Eine defekte oder falsch montierte Querachse
kann sich in der Bremsscheibe verfangen und das
Rad blockieren. Ein Sturz ist die Folge.
 Niemals defekte Querachse einbauen.
Sturz durch defekten oder falsch montierten
Querachse
Die Bremsscheibe wird im Betrieb sehr heiß.
Teile der Querachse können hierdurch
beschädigt werden. Die Querachse lockert sich.
Ein Sturz mit Verletzungen ist die Folge.
 Die Querachse und die Bremsscheibe müssen
gegenüber liegen.

Sturz durch Fehleinstellung der Querachse

Eine unzureichende Spannkraft führt zu
ungünstiger Krafteinleitung. Die Federgabel oder
die Steckachse können brechen. Ein Sturz mit
Verletzungen ist die Folge.
 Niemals mit einem Werkzeug (z. B. Hammer
oder Zange) die Querachse befestigen.
1 Querachse auf der Antriebsseite in die Nabe
einschieben.
Abbildung 87: Querachse in Pfeilrichtung einschieben
03403431_Y.Y_21.09.2022
2 Querachse mit roten Hebel anziehen.
Abbildung 88: Achse in Pfeilrichtung anziehen
3 Roten Hebel in die Querachse schieben.
Abbildung 89: Roten Hebel in Pfeilrichtung einschieben
4 Schnellspannhebel schließen.
Abbildung 90: Schnellspannhebel in Pfeilrichtung
drücken
 Die Querachse ist gesichert.
Montage
118
