Pegasus Ravenna EVO 7F Disc Originalbetriebsanleitung

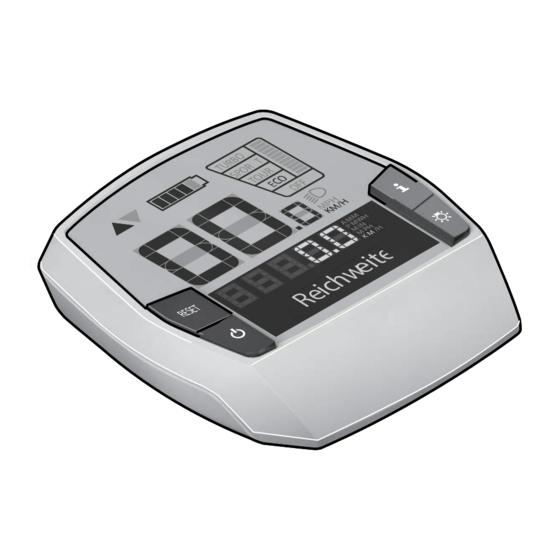

Pedelecs mit bosch intuvia bordcomputer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

WICHTIG
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
Originalbetriebsanleitung für PEGASUS Pedelecs mit
BOSCH Intuvia Bordcomputer
Ravenna
EVO 7F Disc, EVO 8F Belt NL
Siena
E7F NL, E7F Belt NL, E8F NL
Solero
E8 Plus, E8F Plus, E8R Plus, EVO 7R Plus, EVO 8F, EVO 8R, EVO 8R Belt
Tourina
E7F, E7R
23-15-2041 ... 23-15-2044, 23-15-2046, 23-15-2048, 23-15-2049,
23-15-2052 ... 23-15-2054, 23-15-2057, 23-15-2059 ... 23-15-2063, 23-15-2065,
23-15-2154 ... 23-15-2157, 23-15-2161, 23-15-2163, 23-15-2164, 23-15-2166, 23-15-2068,
23-15-2180, 23-15-2182, 23-15-2250
0 3 4 0 3 4 3 1 _ 1 . 0 _ 2 1 . 0 9 . 2 0 2 2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pegasus Ravenna EVO 7F Disc

Inhaltszusammenfassung für Pegasus Ravenna EVO 7F Disc

  • Seite 1 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Originalbetriebsanleitung für PEGASUS Pedelecs mit BOSCH Intuvia Bordcomputer Ravenna EVO 7F Disc, EVO 8F Belt NL Siena E7F NL, E7F Belt NL, E8F NL Solero E8 Plus, E8F Plus, E8R Plus, EVO 7R Plus, EVO 8F, EVO 8R, EVO 8R Belt...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Über diese Betriebsanleitung Hersteller Gesetze, Normen und Richtlinien Sprache Zu Ihrer Information 2.4.1 Warnhinweise 2.4.2 Textauszeichnungen Ziele der Betriebsanleitung Typennummer und Modell Rahmennummer Betriebsanleitung identifizieren Sicherheit Restrisiko 3.1.1 Brand- und Explosionsgefahr 3.1.2 Elektrischer Schlag 3.1.3 Sturzgefahr 3.1.4 Amputationsgefahr 3.1.5 Schlüssel abbrechen Giftige Substanzen...
  • Seite 3 Inhaltsverzeichnis 4.3.3.4 Ventil 4.3.3.5 Speiche 4.3.3.6 Speichennippel 4.3.3.7 Nabe 4.3.4 Sattel 4.3.4.1 Damensattel 4.3.4.2 Herrensattel 4.3.5 Sattelstütze 4.3.5.1 Patentsattelstütze 4.3.5.2 Feder-Sattelstützen 4.3.6 Bremse 4.3.6.1 Mechanische Bremse 4.3.6.2 Hydraulische Bremse 4.3.6.3 Scheibenbremse 4.3.6.4 Felgenbremse 4.3.6.5 Rücktrittbremse 4.3.7 Mechanisches Antriebssystem 4.3.7.1 Aufbau Kettenantrieb 4.3.7.2 Aufbau Riemenantrieb 4.3.8...
  • Seite 4 Inhaltsverzeichnis 4.5.6 Motor 4.5.6.1 BOSCH Active Line 4.5.6.2 BOSCH Active Line Plus 4.5.6.3 BOSCH Performance Line 4.5.6.4 BOSCH Performance Line CX 4.5.7 Akku 4.5.7.1 BOSCH PowerPack 300 4.5.7.2 BOSCH PowerPack 400 4.5.7.3 BOSCH PowerPack 500 4.5.7.4 BOSCH PowerTube 400 4.5.7.5 BOSCH PowerTube 500 4.5.7.6 BOSCH PowerTube 625...
  • Seite 5 Inhaltsverzeichnis 6.3.3.1 SR SUNTOUR Federelemente anpassen 6.3.4 Rad vorbereiten 6.3.5 Rad in SUNTOUR Gabel montieren 6.3.5.1 Schraubachse (12AH2 und 15AH2) 6.3.5.2 20 mm Querachse 6.3.5.3 Q-LOC Schnellspanner 6.3.6 Pedale montieren 6.3.7 Vorbau und Lenker prüfen 6.3.7.1 Verbindungen prüfen 6.3.7.2 Festen Sitz prüfen 6.3.7.3 Lagerspiel prüfen Pedelec verkaufen...
  • Seite 6 Inhaltsverzeichnis 7.5.9 Bremse 7.5.9.1 Bremse tauschen 7.5.9.2 Bremsbeläge einfahren 7.5.9.3 Position Handbremse ändern 7.5.9.4 Neigungswinkel Handbremse ändern 7.5.9.5 Griffweite ermitteln 7.5.9.6 Griffweite MAGURA Scheibenbremse der Handbremse 7.5.9.7 Griffweite Magura HS11 der Handbremse 7.5.9.8 Griffweite MAGURA HS22 der Handbremse 7.5.9.9 Griffweite SHIMANO ST-EF41 Handbremse 7.5.9.10 Griffweite SHIMANO ST-EF41 der Handbremse 7.5.9.11...
  • Seite 7 Inhaltsverzeichnis 7.16.1 Rahmenakku 7.16.1.1 Rahmenakku herausnehmen 7.16.1.2 Rahmenakku einsetzen 7.16.2 Gepäckträgerakku 7.16.2.1 Gepäckträgerakku herausnehmen 7.16.2.2 Gepäckträgerakku einsetzen 7.16.3 Integrierten Akku 7.16.3.1 Integrierten Akku herausnehmen 7.16.3.2 Integrierten Akku einsetzen 7.16.4 Akku laden 7.16.5 Doppelakku laden 7.16.5.1 Ladevorgang mit zwei eingesetzten Akkus 7.16.5.2 Ladevorgang mit einem eingesetzten Akku 7.16.6...
  • Seite 8 Inhaltsverzeichnis 8.1.9 Feder-Sattelstütze prüfen 8.1.10 Klingel prüfen 8.1.11 Griffe prüfen 8.1.12 USB-Abdeckung prüfen 8.1.13 Fahrlicht prüfen 8.1.14 Bremse prüfen Nach jeder Fahrt 8.2.1 Fahrlicht und Reflektoren reinigen 8.2.2 Federgabel reinigen 8.2.3 Federgabel pflegen 8.2.4 Pedale reinigen 8.2.5 Bremse reinigen 8.2.6 Feder-Sattelstütze reinigen 8.2.7 Hinterbau-Dämpfer reinigen...
  • Seite 9 Inhaltsverzeichnis 8.4.15 Pedal pflegen 8.4.16 Kette pflegen 8.4.16.1 Kette mit Rundum-Kettenschutz pflegen 8.4.17 Akku pflegen 8.4.18 Bremse pflegen 8.4.18.1 Handbremse pflegen 8.4.19 eightpins Sattelstützenrohr schmieren Inspektion 8.5.1 Rad prüfen 8.5.1.1 Fülldruck prüfen 8.5.1.2 Reifen prüfen 8.5.1.3 Felgen prüfen 8.5.1.4 Nippellöcher prüfen 8.5.1.5 Nippelbett prüfen 8.5.1.6...
  • Seite 10 Schlagschäden an der Carbon-Sattelstütze reparieren 10.4.4 Fahrlicht austauschen 10.4.5 Scheinwerfer einstellen 10.4.6 Reifenfreiheit Federgabel prüfen Wiederverwerten und Entsorgen 11.1 Leitfaden zur Beseitigung von Abfällen Dokumente 12.1 Montageprotokoll 12.2 Inspektions- und Wartungsprotokoll 12.3 Stückliste 12.3.1 Ravenna EVO 7F Disc (NL) 03403431_Y.Y_21.09.2022...
  • Seite 11 Inhaltsverzeichnis 12.3.2 Ravenna EVO 8F Belt (NL) 12.3.3 Siena E7F (NL) 12.3.4 Siena E7F Belt (NL) 12.3.5 Siena E8F (NL) 12.3.6 Solero E8 Plus 12.3.7 Solero E8F Plus 12.3.8 Solero E8R Plus 12.3.9 Solero EVO 7R Plus 12.3.10 Solero EVO 8F 12.3.11 Solero EVO 8R 12.3.12...

  • Seite 12: Übersetzung

    Über diese Betriebsanleitung Danke für Ihr Vertrauen! Copyright Pedelecs von Pegasus sind Fahrzeuge von © ZEG Zweirad-Einkaufs-Genossenschaft eG höchster Qualität. Sie haben eine gute Wahl getroffen. Endmontage, Beratung und Einweisung Weitergabe und Vervielfältigung dieser werden von Ihrem Fachhandel durchgeführt. Egal...

  • Seite 13: Gesetze, Normen Und Richtlinien

    Über diese Betriebsanleitung Über diese Betriebsanleitung Hersteller 1.4.1 Warnhinweise Warnhinweise zeigen gefährliche Situationen und ZEG Zweirad-Einkaufs-Genossenschaft eG Handlungen an. In der Betriebsanleitung befinden Longericher Straße 2 sich drei Kategorien von Warnhinweisen: D-50739 Köln Tel.: +49 221 17959 0 WARNUNG Fax: +49 221 17959 31 E-Mail: info@zeg.de...

  • Seite 14: Ziele Der Betriebsanleitung

    Über diese Betriebsanleitung Ziele der Betriebsanleitung Die Betriebsanleitung ersetzt nicht die persönliche Einweisung durch den ausliefernden Kapitel Fachhandel. Die Betriebsanleitung ist Bestandteil des Pedelecs. Wenn es eines Tages weiterveräußert wird, ist sie dem Folgeeigentümer Über diese Betriebsanleitung   zu übergeben. Sicherheit ...

  • Seite 15: T Ypennummer Und Modell

    Über diese Betriebsanleitung ypennummer und Modell Typennr. Modell Pedelec-Art 23-15-2161 Ravenna EVO 7F Disc City- und (Gent) (NL) Trekkingfahrrad Die Betriebsanleitung ist Bestandteil der Pedelecs 23-15-2163 Ravenna EVO 7F Disc City- und mit den Typennummern: (Wave) (NL) Trekkingfahrrad Typennr. Modell...

  • Seite 16: Sicherheit

    Sicherheit Sicherheit Restrisiko Bei Pedelecs gibt es folgende Restrisiken: Niemals falsches Ladegerät nutzen • Brand- und Explosionsgefahr Ladegeräte mit zu hoher Spannung beschädigen • Elektrischer Schlag Akkus. Ein Brand oder eine Explosion können die • Sturzgefahr Folge sein. • Amputationsgefahr ...

  • Seite 17: Überhitzung Beim Ladegerät Vermeiden

    Sicherheit Defekte Akkus lagern Der Fachhandel entsorgt defekte Akkus.  Defekten Akku im Pedelec in den Fachhandel transportieren.  Bis zur Entsorgung Akku in einem Sicherheitsbehälter nach ADR SV 376, P908 trocken lagern. Abbildung 1: Sicherheitsbehälter, Beispiel  Niemals in der Nähe brennbarer Stoffe lagern.

  • Seite 18: Elektrischer Schlag

    Sicherheit Korrektes Anziehmoment nutzen 2.1.2 Elektrischer Schlag Wird eine Schraube zu fest angezogen, kann sie brechen. Wird eine Schraube zu locker angezogen, kann sie sich lösen. Ein Sturz mit Niemals beschädigte Netz-Bauteile nutzen Verletzungen ist die Folge. Beschädigte Ladegeräte, Stromleitungen und ...

  • Seite 19: Giftige Substanzen

    Sicherheit Giftige Substanzen 2.2.2 Ätzende und Wenn Stoffe freigesetzt oder verwendet werden, reizende Stoffe von denen Gefahren für Menschen und Umwelt ausgehen, müssen wirkungsvolle Schutzmaßnahmen ergriffen werden. Ätzende Stoffe (auch Ätzmittel oder Korrosiva Mögliche Gefährdungen, Belastungen und genannt) zerstören lebendes Gewebe oder Gesundheitsgefahren durch: greifen Oberflächen an.

  • Seite 20: Persönliche Schutzausrüstung

    Sicherheit Persönliche Schutzausrüstung Sicherheitskennzeichen und Sicherheitshinweise  Geeigneten Helm tragen. Der Helm muss mit Reflektorstreifen oder einer Beleuchtung in Auf dem Typenschild des Pedelecs und des einer gut erkennbaren Farbe sein. Akkus befinden sich diese Sicherheitskennzeichen und Sicherheitshinweise:  Festes Schuhwerk tragen. ...

  • Seite 21: Verhalten Im Notfall

    Sicherheit Verhalten im Notfall Nach Augenkontakt 1 Augen mindestens 10 Minuten bei geöffnetem 2.8.1 Gefahrensituation im Lidspalt unter fließendem Wasser spülen, auch Straßenverkehr unter den Augenlidern.  Bei allen Gefahren im Straßenverkehr mit der 2 Bei Beschwerden sofort einen Augenarzt Bremse das Pedelec bis zum Stillstand aufsuchen.

  • Seite 22: Brand Des Akkus

    Sicherheit Nach Hautkontakt 1 Feste Partikel sofort entfernen. 2 Verunreinigte Kleidung sofort ausziehen. 3 Betroffenen Bereich mit viel Wasser mindestens 15 Minuten spülen. 4 Danach betroffene Hautstellen leicht abtupfen, niemals trocken reiben. 5 Bei Rötungen oder Beschwerden sofort einen Arzt aufsuchen. 2.8.4 Brand des Akkus Bei einem beschädigten oder defekten Akku kann...

  • Seite 23: Datenschutzhinweis

    Sicherheit Datenschutzhinweis Beim Anschluss des Pedelecs an das Diagnosegerät im Fachhandel werden Daten zu Zwecken der Produktverbesserung über die Nutzung der Bosch Antriebseinheit (u.a. Energieverbrauch, Temperatur etc.) an Bosch eBike Systems (Robert Bosch GmbH) übermittelt. Nähere Informationen befinden sich auf der Bosch eBike-Webseite unter: www.bosch-ebike.com.

  • Seite 24: Beschreibung

    Beschreibung Beschreibung Bestimmungsgemäße Verwendung Alle Handlungsanweisungen und Checklisten in andere Vorschriften für Fahrlicht, Reflektoren und dieser Betriebsanleitung müssen eingehalten anderer Bauteile. Die allgemeingültigen Gesetze werden. Die Montage von freigegebenem sowie die Vorschriften zur Unfallverhütung und Zubehör durch Fachpersonal ist zulässig. zum Umweltschutz des jeweiligen Verwenderlandes müssen beachtet werden.

  • Seite 25: Höchstes Zulässiges Gesamtgewicht (Zgg)

    23-15-2155 Siena E8F (Wave) (NL) 23-15-2156 Siena E7F Belt (Gent) (NL) 23-15-2157 Siena E7F Belt (Hydro Wave) (NL) 23-15-2161 Ravenna EVO 7F Disc (Gent) (NL) 23-15-2163 Ravenna EVO 7F Disc (Wave) (NL) 23-15-2164 Ravenna EVO 8F Belt (Gent) (NL) 23-15-2166...

  • Seite 26: Umgebungsanforderungen

    Beschreibung 3.1.4 Umgebungsanforderungen Das Pedelec darf in einem Temperaturbereich Temperaturen unter -10 °C und über +60 °C von -5 °C bis +40 °C gefahren werden. Außerhalb müssen grundsätzlich vermieden werden. dieses Temperaturbereichs ist die Niemals Akku im Sommer in ein Auto legen oder Leistungsfähigkeit des elektrischen bei direkter Sonneneinstrahlung lagern.

  • Seite 27: Das Pedelec Ist Für Diese Einsatzgebiete Ungeeignet

    Beschreibung Das Pedelec ist für diese Einsatzgebiete ungeeignet: City- und Kinderräder / Einsatzgebiet Geländeräder Rennrad Lastenrad Faltrad Trekkingräder Jugendräder Niemals im Niemals im Niemals im Niemals im Niemals im Gelände fahren Gelände fahren Gelände fahren Gelände fahren Gelände fahren und oder Sprünge und oder Sprünge und oder Sprünge und oder Sprünge...

  • Seite 28: Typenschild

    Beschreibung Typenschild Das Typenschild befindet sich auf dem Rahmen. beschrieben. Auf dem Typenschild befinden sich Die genaue Lage des Typenschilds ist in Abbildung dreizehn Angaben. ZEG Zweirad-Einkaufs- Genossenschaft eG Longericher Str. 2 50739 Köln, Germany Typ: 23-15-2115 EPAC nach EN 15194 0,25 kW / 25 km/h zGG 135 kg EPAC 25 kg...

  • Seite 29: Übersicht

    Beschreibung Bauteile 3.3.1 Übersicht 22 23 24 Abbildung 3: Pedelec von rechts, Beispiel Pegasus Solero Evo 7 Sattelstütze Kette Nabe Sattel Kettenschutz Federgabel Reflektor Rahmennummer Schutzblech Schutzblech Motor Vorderlicht Rücklicht Pedal Lenkungslager Akku Lenker Hinterradbremse Typenschild Vorbau Seitenständer Bremse Rahmen Nabe 03403431_Y.Y_21.09.2022...

  • Seite 30: Rahmengröße City-, Trekkingfahrrad, Klapprad Und Lastenrad

    Beschreibung 3.3.2 Fahrwerk Die Größe des Rahmens muss der Körpergröße angepasst sein. Das Fahrwerk besteht aus zwei Komponenten: Rahmengröße City-, Trekkingfahrrad, • Rahmen und Klapprad und Lastenrad • Lenkung. Aufgrund der aufrechteren Sitzposition ist die 3.3.2.1 Rahmen Toleranz bei der Rahmenhöhe und der damit zusammenhängenden Oberrohrlänge für Der Rahmen nimmt alle Kräfte auf, die durch Cityfahrräder etwas größer.

  • Seite 31: Rahmengröße Rennrad Und Gravelbikes

    Beschreibung Rahmengröße Rennrad und Gravelbikes Rahmengröße Kinderrad Beim Rennräder und Gravelbikes liegen die Kinder befinden sich im ständigen Wachstum. Rahmenhöhen enger zusammen. Geringere Daher sollte alle 6 Monate die Rahmengröße Abstufungen in den Rahmenhöhen ermöglichen überprüft werden. eine genaue Anpassung an die Körpergröße. Speziell bei Radanfängern ist es wichtig, dass Der Sitz auf dem Pedelec wird durch beim Anhalten beide Füße sicher auf dem Boden...

  • Seite 32: Schnellverstellbare Vorbauten

    Beschreibung 3.3.2.4 Lenkung Die Komponenten der Lenkung sind: • Lenkungslager, • Vorbau, • Lenker und • Federgabel. 3.3.2.5 Lenkungslager Das Lenkungslager (auch Steuerlager oder Steuersatz genannt) ist das Lagersystem der Gabel im Rahmen. Es wird unterschieden zwischen zwei unterschiedlichen Typen: •...
  • Seite 33 Beschreibung 3.3.2.7 Lenker Das Pedelec wird über den Lenker gesteuert. Der Lenker dient zum Abstützen des Oberkörpers und ist Halterung der Bedien- und Ablesebauteile (siehe Kapitel 3.5.1). Abbildung 14: ohne Federung (1) und mit Federung (2) Dämpfung Nach dem Zusammenstauchen kehrt die Federgabel in ihre ursprüngliche Position zurück.

  • Seite 34: Federgabel

    Beschreibung Aufbau Federgabel Abbildung 15: Aufbau Federgabel Gabelschaft Reifenfreiheit SAG Einsteller Gabelkrone Reifen-Höhe Federweg (Gabel) Reifen-Durchlaufbreite Dämpfer-Seite Schnellspanner Seitenansicht Pitch Einbauhöhe Ausfallende (Gabel) Versatz (eng. Offset) Steckachse Luftfeder-Seite Tauchrohr Gabelbrücke (auch untere Gabelkrone genannt) Standrohr Sperre 03403431_Y.Y_21.09.2022...

  • Seite 35: Kartuschen

    Beschreibung Gabel-Baugruppen Eine Federgabel kann bis zu 3 unterschiedliche Baugruppen besitzen: • Druckstufen-Dämpfer (blau) • Zugstufen-Dämpfer (rot) • Luftfeder bzw. Stahlfeder (orange) Abbildung 17: Innerer Aufbau Stahlfeder-Gabel Federweg-Einstellring Einstellrad SAG Druckstufen-Dämpfer Negativfederweg (SAG) Zugstufen-Einsteller Abbildung 16: Innerer Aufbau Luftfeder-Gabel Stahlfeder Luftventil (Gabel) Luftventil-Abdeckung Kartuschen...
  • Seite 36 Beschreibung Negativfederweg (SAG) Der Negativ-Federweg, SAG (englisch sag Bei optimaler Einstellung federt das Pedelec mit „Senkung, Absacken“), ist der Prozentsatz des kontrollierter Geschwindigkeit aus. Das Laufrad Gesamt-Federwegs, der durch das Körpergewicht bleibt bei Unebenheiten in Kontakt mit dem Boden einschließlich Ausrüstung (z. B. ein Rucksack), (blaue Linie).
  • Seite 37 Beschreibung Zugstufen-Dämpfer Zugstufen-Dämpfer (auch engl. Rebound die Ausfahr- und Ausfedergeschwindigkeit zu. Um genannt) dämpfen Ausfeder-Bewegungen, also die optimale Einstellung zu erzielen, muss die Belastungen auf Zug. Die Zugstufen-Dämpfer legt Zugstufen-Dämpfung erhöht werden, wenn die Geschwindigkeit fest, mit der die Federung Luftdruck oder Federhärte erhöht werden.
  • Seite 38 Beschreibung Highspeed-Dämpfer Eine hohe Geschwindigkeit der Federgabel wird Durch die Einstellungen des Highspeed-Dämpfers z. B. auf einer Buckelpiste oder während der wird das Federverhalten der Gabel gesteuert bei Landung nach einem Sprung erzeugt. • stärkeren Stößen, • bei kleinen, schnellen Stößen (z. B. Treppe) und •...

  • Seite 39: Offener Reifen Mit Schlauch

    Beschreibung 3.3.3 Fülldruck Der zulässige Druckbereich ist auf der Reifenflanke angegeben. Er wird in psi oder bar angegeben. Erst durch einen ausreichenden Fülldruck ist der Reifen in der Lage, das Pedelec zu tragen. Der Fülldruck muss an das Körpergewicht angepasst und danach regelmäßig geprüft werden.

  • Seite 40: Lauffläche Mit Profil

    Beschreibung Karkasse Lauffläche mit Profil Die Karkasse (frz. carcasse, Gerippe) ist das Auf der Außenseite der Karkasse ist eine Lauffläche tragende Gerüst des Reifens. In der Regel aus Gummi aufgebracht. befinden sich 3 Karkassenlagen unter der Auf einer sauberen Straße hat das Profil nur einen Lauffläche.

  • Seite 41: Ventil

    Beschreibung Wulstkern 3.3.3.3 Felge Die Felge ist das Metall- oder Carbon-Profil eines Um die Wulstkerne werden die Karkassen Laufrads, das den Reifen, den Schlauch und das geschlagen. Durch das Umschlagen auf beiden Felgenband verbindet. Die Felge wird über die Seiten entstehen hierdurch 3 Karkassenlagen. Speichen mit der Nabe verbunden.

  • Seite 42: Auto-Ventil

    Beschreibung Französisches Ventil 3.3.3.6 Speichennippel Das Französische Ventil (auch Sclaverand-Ventil, Speichennippel sind Schraubelemente mit einem Presta-Ventil oder Rennrad-Ventil genannt) ist die Innengewinde, die auf das Gewinde der Speiche schmalste Variante aller Ventile. Das passen. Durch Drehen der Speichennippel Französische Ventil benötigt eine kleinere werden montierte Speichen gespannt.

  • Seite 43: Nabe

    Beschreibung 3.3.3.7 Nabe Die Nabe befindet sich in der Radmitte. Über die Speichen ist die Nabe mit der Felge und dem Reifen verbunden. Durch die Nabe läuft eine Achse, welche die Nabe vorne mit der Gabel und hinten mit dem Rahmen verbindet. Zentrale Aufgabe der Nabe ist es, die Gewichtskraft des Pedelecs auf die Reifen zu übertragen.
  • Seite 44 Beschreibung 3.3.4 Sattel Die Aufgabe des Sattels ist es, das Körpergewicht Beim Fahren verteilt sich das Körpergewicht auf aufzunehmen, Halt zu geben und verschiedene die Pedale, den Sattel und den Lenker. Bei einer Fahrpositionen zu ermöglichen. Die Form des aufrechten Haltung trägt die verhältnismäßig Sattels hängt daher vom Körperbau, der Haltung kleine Sattelfläche etwa 75 % des und dem Verwendungszweck des Pedelecs ab.
  • Seite 45 Beschreibung 3.3.4.1 Damensattel 3.3.4.2 Herrensattel Der Abstand zwischen den Sitzbeinhöckern und Im Gegensatz zur weiblichen Anatomie stehen bei der Schambeinfuge ist bei Frauen im Schnitt um Männern die Schambeinkufen deutlich steiler ein Viertel geringer als bei Männern. Deshalb zueinander. Die Schambeinfuge (Symphyse) liegt kann es zu schmerzhaften Druckstellen auf wesentlich höher.

  • Seite 46: Sattelstütze

    Beschreibung 3.3.5 Sattelstütze Sattelstützen dienen nicht nur zur Sattelbefestigung, sondern auch zur exakten Einstellung der optimalen Fahrposition. Die Sattelstütze kann: • die Sitzhöhe im Sitzrohr verstellen, • den Sattel horizontal verstellen mit einer Klemmvorrichtung und • die Neigung des Sattels verstellen durch Schwenken der kompletten Klemmvorrichtung des Sattels.

  • Seite 47: Hydraulische Bremse

    Beschreibung 3.3.6 Bremse Das Bremssystem eines Pedelec wird primär über 3.3.6.2 Hydraulische Bremse die Bremshebel am Lenker bedient. In einem geschlossenen Schlauchsystem befindet sich Bremsflüssigkeit. Wird der Bremshebel • Wird der linke Bremshebel gezogen, wird die Bremse am Vorderrad aktiviert. gezogen, wird über die Bremsflüssigkeit die •...
  • Seite 48 Beschreibung 3.3.6.3 Scheibenbremse Abbildung 50: Bremssystem mit Scheibenbremse, Beispiel Bremsscheibe Bremssattel mit Bremsbelägen Lenker mit Bremshebel Vorderrad Bremsscheibe Hinterrad Bremsscheibe Bei einem Pedelec mit einer Scheibenbremse ist die Bremsscheibe mit der Nabe fest verschraubt. Der Bremsdruck wird durch Ziehen des Bremshebels aufgebaut.
  • Seite 49 Beschreibung 3.3.6.4 Felgenbremse Abbildung 37: Bremssystem mit Felgenbremse im Detail, Beispiel MAGURA HS22 Felgenbremse Hinterrad Die Felgenbremse stoppt die Bewegung des Bremsbelag Laufrads, wenn der Bremshebel gezogen wird Brake-Booster und hierdurch zwei gegenüberliegende Lenker mit Bremshebel Bremsbeläge auf die Felgen presst. Die Felgenbremse Vorderrad hydraulische Felgenbremse besitzt einen Verriegelungshebel.
  • Seite 50 Beschreibung 3.3.6.4 Rücktrittbremse Abbildung 51: Bremssystem mit einer Rücktrittbremse, Beispiel Hinterrad Felgenbremse Lenker mit Bremshebel Vorderrad Felgenbremse Pedal Rücktrittbremse Die Rücktrittbremse ist eine Zusatzbremse. Die Rücktrittbremse stoppt die Bewegung des Hinterrads, indem die Pedale entgegengesetzt der Fahrbewegung getreten werden. 03403431_Y.Y_21.09.2022...

  • Seite 51: Mechanisches Antriebssystem

    Beschreibung 3.3.7 Mechanisches Antriebssystem Das Pedelec wird wie ein Fahrrad mit Muskelkraft 3.3.7.1 Aufbau Kettenantrieb angetrieben. Die Kraft, die durch das Treten der Pedale in Fahrtrichtung aufgewendet wird, treibt das vordere Kettenrad an. Über die Kette oder den Riemen wird die Kraft auf das hintere Kettenrad und dann auf das Hinterrad übertragen.

  • Seite 52: Elektrisches Antriebssystem

    Beschreibung 3.3.8 Elektrisches Antriebssystem Das Pedelec besitzt zusätzlich zum 3.3.8.1 Motor mechanischen Antriebssystem ein elektrisches Sobald die benötigte Muskelkraft beim Treten in Antriebssystem. die Pedale ein bestimmtes Maß übersteigt, schaltet sich der Motor sanft zu und unterstützt die Tretbewegung. Die Motorkraft entspricht dem eingestellten Unterstützungsgrad.

  • Seite 53: Akku

    Beschreibung 3.3.9.1 Akku 3.3.9.2 Rahmenakku BOSCH-Akkus sind Lithium-Ionen-Akkus, die Es können 3 unterschiedliche Rahmenakkus nach dem Stand der Technik entwickelt und verbaut sein: hergestellt werden. Jede Akku-Zelle ist durch einen Stahlbecher geschützt und in dem Kunststoff-Akku-Gehäuse verwahrt. Einschlägige Sicherheitsnormen werden eingehalten. Der Akku verfügt über eine innen liegende Schutzelektronik.

  • Seite 54: Integrierter Akku

    Beschreibung 3.3.9.3 Gepäckträgerakku 3.3.9.4 Integrierter Akku Es können 3 unterschiedliche Gepäckträgerakkus Es können 4 unterschiedliche integrierte Akkus verbaut sein: verbaut sein: PowerTube PowerTube PowerTube Powertube PowerPack 300 PowerPack 400 PowerPack 500 (vertikal und horizontal) Abbildung 46: Übersicht Gepäckträgerakku Abbildung 48: Übersicht Integrierter Akku Abbildung 47: Detail Gepäckträgerakku Abbildung 49: Detail Integrierter Akku Akku-Gehäuse...

  • Seite 55: Bordcomputer

    Beschreibung 3.3.9.5 Bordcomputer 3.3.9.6 Bedieneinheit Das Pedelec besitzt einen BOSCH Intuvia Über die Bedieneinheit wird das elektrische Bordcomputer. Antriebssystem gesteuert. Der Bordcomputer steuert das Antriebssystem und zeigt auf dem Bordcomputer die Fahrdaten Der Fahrer und die Fahrerin können das elektrische Antriebssystem durch das Abnehmen des Bordcomputers ausschalten.

  • Seite 56: Steuerungs- Und Anzeigenbeschreibung

    Beschreibung Steuerungs- und Anzeigenbeschreibung 3.4.1 Lenker Abbildung 52: Detailansicht Lenker mit BOSCH Intuvia Bordcomputer, Beispiel Handbremse Hinterrad Klingel Frontleuchte Bordcomputer Handbremse Vorderrad Griff Fernbedienung Sattelstütze (optional) Bedieneinheit Einstellrad SAG (optional) Gabelsperre, Lockout (optional) Schaltanzeige Schalthebel 03403431_Y.Y_21.09.2022...

  • Seite 57: Anzeige Fahrlicht

    Beschreibung 3.4.2 Bordcomputer 3.4.2.1 Anzeige Fahrlicht Bei aktiviertem Fahrlicht leuchtet die Der Bordcomputer wird über vier Tasten an Anzeige Fahrlicht. seinem Gehäuse und den Tasten der Bedieneinheit bedient. 3.4.2.2 Anzeige Unterstützungsgrad Je höher der Unterstützungsgrad ausgewählt wird, desto stärker unterstützt das elektrische Antriebssystem das Pedalieren.

  • Seite 58: Ladezustandsanzeige (Bordcomputer)

    Beschreibung 3.4.2.3 Ladezustandsanzeige (Bordcomputer) 3.4.2.4 Anzeige abgerufene Motorleistung Die Ladezustandsanzeige zeigt den Ladezustand Ist der Motor aktiv, wird die Anzeige Abgerufene des Pedelec-Akkus an, nicht den des internen Motorleistung in der Bordcomputer Anzeige Bordcomputer-Akkus. Wird der Bordcomputer aus angezeigt. Die maximale Motorleistung hängt vom der Halterung entnommen, bleibt der zuletzt gewählten Unterstützungsgrad ab.

  • Seite 59: Reiseinformation

    Beschreibung 3.4.2.8 Reiseinformation Gilt nur für eShift mit SHIMANO-DI2- Automatik-Nabenschaltungen Je nach Pedelec zeigt die Funktionsanzeige bis zu sieben Reiseinformationen an. Die angezeigte In der Funktionsanzeige steht diese zusätzliche Reiseinformation kann gewechselt werden. Funktion zur Auswahl: Anzeige Funktion Anzeige Änderung U HRZ E IT aktuelle Uhrzeit Auf dem Bordcomputer wird der...

  • Seite 60: Systemeinstellungen Und -Angaben

    Beschreibung 3.4.2.10 Systemeinstellungen und -angaben 3.4.2.11 Zusatz Systemeinstellungen Um die Systemeinstellungen und -angaben zu Gilt nur für eShift mit SHIMANO-DI2- Automatik-Nabenschaltungen sehen, müssen der die Systemeinstellungen aufgerufen werden. Die Werte der Systemeinstellungen können geändert werden, Anzeige Änderung jedoch nicht die der Systemangaben. –...

  • Seite 61: Systemmeldung

    Beschreibung Gilt nur für eShift mit SHIMANO-DI2- Gilt nur für eShift mit ROHLOFF E-14 Automatik-Nabenschaltungen. Speedhub 500/14. Anzeige Änderung Anzeige Änderung Ganganpassung Mit diesem Menüpunkt kann man Anfahrgang Hier kann der Anfahrgang festge- eine Feinjustage der SHIMANO Di2 legt werden. In Stellung – – wird vornehmen.

  • Seite 62: Bedieneinheit

    Beschreibung 3.4.3 Bedieneinheit Der Bordcomputer wird über die vier Tasten der Bedieneinheit bedient. Abbildung 56: Übersicht Bedieneinheit BOSCH Info-Taste (Bedieneinheit) Schiebehilfe-Taste Plus-Taste (Bedieneinheit) Minus-Taste (Bedieneinheit) 03403431_Y.Y_21.09.2022...

  • Seite 63: Kettenschaltung Shimano

    Beschreibung 3.4.6 Schaltung 3.4.6.1 Kettenschaltung SHIMANO Gilt nur für Fahrzeuge mit dieser Ausstattung Rechts am Lenker befindet sich die Schaltung. SHIMANO Schaltung SL-M3100 Die Schaltung besitzt bis zu 2 Schalthebel. SHIMANO Schaltung SL-M315 Abbildung 70: Beispiel SHIMANO SL-M3100 Schalthebel A Schalthebel B (optional) Abbildung 69: Beispiel SHIMANO SL-M315 Schalthebel A...

  • Seite 64: Nabenschaltung Shimano

    Beschreibung 3.4.5.3 Nabenschaltung SHIMANO Gilt nur für Fahrzeuge mit dieser Ausstattung Zur SHIMANO Nabenschaltung gehört auf der rechten Seite des Lenkers ein Drehgriffschalter mit einer Anzeige. Abbildung 68: Drehgriffschalter SHIMANO SL-C30000-7, Draufsicht Drehgriff Anzeige Gang Die Anzeige Gang zeigt den eingelegten Gang an. Durch Drehen des Drehgriffs wird der Gang geändert.
  • Seite 65 Beschreibung 3.4.4 Handbremse Links und Rechts am Lenker befindet sich eine Handbremse. Abbildung 67: Handbremse Hinterrad (1) und Vorderrad (2), Beispiel SHIMANO Bremse Die linke Handbremse (2) steuert die Die rechte Handbremse (1) steuert die Vorderradbremse. Hinterradbremse. 03403431_Y.Y_21.09.2022...

  • Seite 66: Luftventil Und Einstellrad Sag

    Beschreibung 3.4.5 Federung und Dämpfung 3.4.5.1 Luftventil und Einstellrad SAG SR SUNTOUR Modell AIR EQ COIL Adjustable COIL Luftventil (Gabel) Luftventil (Gabel) Einstellrad SAG Einstellrad SAG Federung Luftfeder Luftfeder Stahlfeder Stahlfeder Durolux Auron ZERON35 Axon Epixon9 Raidon M3010 Mobie45/34/25 Mobie35 MobieA32 NCX32/NCX/TR-HSI 03403431_Y.Y_21.09.2022...

  • Seite 67: Ladezustandsanzeige (Akku)

    Beschreibung 3.4.7 Ladezustandsanzeige (Akku) Jeder Akku besitzt eine Ladezustandsanzeige: 3.4.7.1 Ladezustandsanzeige (Akku) Die fünf grünen LEDs der Ladezustandsanzeige zeigen bei eingeschaltetem Akku den Ladezustand des Akkus an. Dabei entspricht jede LED 20 % der Kapazität. LED 1,2,3,4,5 Ladezustand 100…80 % 79…60 % 59…40 % Abbildung 61: Lage Ladezustandsanzeige...

  • Seite 68: Technische Daten

    Beschreibung Technische Daten 3.5.1 Pedelec 3.5.4 Bordcomputer BOSCH Intuvia Leistungsabgabe/System 250 W (0,25 kW) Lithium-Ionen Akku intern 3,7 V, 230 mAh Abschaltgeschwindigkeit 25 km/h Betriebstemperatur -5…+40 °C Tabelle 35: Technische Daten Pedelec Lagertemperatur -10…+40 °C 3.5.2 Emissionen Ladetemperatur 0…+40 °C Schutzart IPx54 A-bewerteter Emissions-...

  • Seite 69: Bosch Active Line

    Beschreibung 3.5.7 Akku 3.5.6.2 BOSCH Active Line Plus maximale Nenndauerleistung 250 W 3.5.7.1 BOSCH PowerPack 300 Drehmoment max. 50 Nm Nennspannung 36 V DC Nennspannung 36 V Schutzart IP54 Nennkapazität 8,2 Ah Gewicht, ca. 3,2 kg Energie 300 Wh Betriebstemperatur -5…+40 °C Gewicht 2,5 …...

  • Seite 70: Bosch Powertube

    Beschreibung 3.5.8 BOSCH Pedelec ABS BAS100 3.5.7.4 BOSCH PowerTube 400 Nennspannung 36 V Betriebstemperatur -5 …+40 °C Nennkapazität 11 Ah Lagertemperatur 10…+60 °C Energie 400 Wh Schutzart IPx7 Gewicht 2,9 kg Gewicht, ca 1 kg Schutzart IP 54 Tabelle 50: Technische Daten BOSCH Pedelec ABS, BAS100 Betriebstemperatur -5…+40 °C...

  • Seite 71: Sattel

    Beschreibung 3.5.9 Sattel 3.5.9.1 BROOKS ENGLAND Sattelbreite 3.5.9.3 SELLE ROYAL Sattelbreite Fahrposition Fahrposition Athletic Trekkingrad Position Schmaler Sattel Trekkingrad Position Deutlich geneigter Oberkörper, Deutlich geneigter Oberkörper, 30° … 60° Rückenwinkel. 30° … 60° Rückenwinkel. Moderate Cityrad Position Mittelbreiter Sattel Cityrad Position Leicht geneigter Oberkörper, Leicht geneigter Oberkörper, 60°...
  • Seite 72 Beschreibung 3.5.9.4 Feder-Sattelsstütze KALLOYUNO, SP383 Abbildung 65: Maße Sattelstütze KALLOYUNO SP383 Nummerierung in Zeichnung maximales Mindesteinste Körpergewich Offset Ø Länge Federweg Größen Beschreibung cktiefe [mm] [mm] [mm] [mm] [mm] [kg] Durchmesser rund 26,8 Ø 300 26,8 26,8 Ø 350 26,8 27,0 Ø...
  • Seite 73 Beschreibung Nummerierung in Zeichnung Größen Beschreibung A3 Plus Feder Soft 30,9 Ø 40/40 Soft 50…110 25,6 30,9 31,6 Ø 40/40 Soft 50…110 25,6 31,6 30,9 Ø 40/80 Soft 45…75 25,6 30,9 31,6 Ø 40/80 Soft 45…75 25,6 31,6 Feder Hart 30,9 Ø...

  • Seite 74: Feder-Sattelsstütze Satori, Harmony-Lt2

    Beschreibung 3.5.9.5 Feder-Sattelsstütze SATORI, Harmony-LT2 Abbildung 66: Maße Sattelstütze KALLOYUNO SP383 Nummerierung in Zeichnung maximale Aufnahme Neigungs- Offset Länge Ø Federweg Größen Beschreibung Körperge- vorrichtu winkel [mm] [mm] [mm] [mm] [mm] wicht [°] [kg] [mm] 27,2 Ø 300 43 × 32 -5 ...
  • Seite 75 Beschreibung 3.5.10 Gabel 3.5.10.1 SR SUNTOUR Stahlfedergabel maximales Körpergewich Stahl-Federgabeln von SR SUNTOUR werden in drei unterschiedlichen Härtegraden für unterschiedliche Körpergewichte angeboten: mittel Spiralfeder-Modell weich hart/starr Standartmäßig verbaut max. Körpergewicht [kg] 50 - 75 70-95 90-120 03403431_Y.Y_21.09.2022...
  • Seite 76 Beschreibung 3.5.8 Reifen V-GUARD Der Pannenschutz-Gürtel des 3.5.8.1 SCHWALBE Pannenschutz-Stufe V-Guards besteht aus leichten und schnittresistenten Faser. Sein Gewebe sorgt bei leichten Race- Einlagen Kautschuk- Gewebe- und Tourenreifen für ein hohes Maß Einlage einlage Kombination an Pannensicherheit. SmartGuard® DualGuard Tubeless Easy Double Defense®...

  • Seite 77: Reifen, Supero Pannenschutz-Stufe

    Beschreibung 3.5.11.2 Reifen, SUPERO Pannenschutz-Stufe Level 7 Einlagen Kautschuk- Gewebeein- Einlage lage Kombination Eine EPS-Gewebeschicht befindet sich unter einer 3 mm dicken LDP- Level 7 Schicht. Level 6 Level 6 EPS 2 EPS BtB Eine EPS-Gewebeschicht wird mit eine 1 mm dicke Lage aus EPS 1 Kautschuk kombiniert.
  • Seite 78 Beschreibung 3.5.12 Anziehmoment Modell Anziehmoment Werkzeug Achse konventionelle Achsmutter 35 … 40 Nm* 15 mm Schraubenschlüssel SR SUNTOUR Schraubachse 12AH2 Achse 8 … 10 Nm Innensechskant-Aufsatz 6 mm Sicherungsschraube 5 … 6 Nm Innensechskant-Aufsatz 5 mm SR SUNTOUR Schraubachse 15AH2 Achse 8 …...
  • Seite 79 Beschreibung BOSCH System Controller Befestigungsschraube 0,5 Nm Torx® T10 BOSCH Mini Remote 0,4 Nm (nicht 0,6 Nm, wie auf dem Mini-Remote Befestigungsschraube geschrieben ist) Innensechskant-Aufsatz 3 mm SHIMANO SC-E5003 0,8 Nm Innensechskant-Aufsatz 3 mm Befestigungsschraube Bremsbeläge SHIMANO Innensechskant-Schlüssel 3 mm Sprengring 2 …...
  • Seite 80 Beschreibung Bremsscheibe SHIMANO für Center-Lock- TL-LR15 Befestigungsschraube, TL-FC36/TL-LR11 Schnellspanner 40 … 50 Nm Rollgabelschlüssel SHIMANO für Center-Lock- Befestigungsschraube, TL-LR10 Mutter-Version 40 … 50 Nm Schraubenschlüssel SHIMANO für 5-Loch- Version Befestigungsschrauben 2 … 4 Nm Sechsrund [Nr. 25] SHIMANO für 6-Loch- Version Befestigungsschrauben 2 …...
  • Seite 81 Beschreibung Gabel intend Edge Doppelbrücken-Schraube 12 Nm SR SUNTOUR Federseite, oben, Kunststoff 5 Nm SR SUNTOUR Federseite, oben, Aluminium 20 Nm SR SUNTOUR Federseite unten 10 Nm Innensechskant-Aufsatz (Festhub) SR SUNTOUR Federseite, unten 8 Nm Alu-Mutter (Festhub) SR SUNTOUR Federseite, unten, (Federweg einstellen) 7 Nm SR SUNTOUR...
  • Seite 82 Beschreibung SRAM RockShox, Lyrik, ButterCup-Gehäuse- Führungsstange-Endplatte – Endplatte zur Führungsstangen – Luftfeder und Dämpfer 3,3 Nm Torx® T25 SRAM RockShox, Lyrik, ButterCup-Gehäuse (oberes) zu ButterCup-Gehäuse (unteres) – Luftfeder und Dämpfer 3,3 Nm Hahnenfuß-Schlüssel 23 mm SRAM RockShox Innensechskant-Aufsatz 8 mm und Stecknuss Bottomless Tokens 4 Nm 24 mm...
  • Seite 83 Beschreibung Handbremse SHIMANO Innensechskant-Schlüssel 4 mm Befestigungsschraube 6 … 8 Nm Innensechskant-Schlüssel 5 mm SHIMANO Befestigungsschraube, BL- M987/ BL-M9000/BL-M9020 4 … 6 Nm Innensechskant-Schlüssel 4 mm SHIMANO, Hebel für Scheibenbremse Entlüftungsnippel 4 … 6 Nm Steckschlüssel 7 mm SHIMANO, Hebel für Scheibenbremse Entlüftungsschraube 0,3 …...
  • Seite 84 Beschreibung Kettenschutz Kettenschutz Montagebrille Brose Innensechskant-Schlüssel 3 mm Befestigungsschrauben 6 Nm Kettenschutz für BOSCH Motor BDU37xx Befestigungsschrauben max. 10 Nm M6 × 10, Kopf: max. 5 mm, Länge: max. 8,5 mm Kurbellager/Kurbelgarnitur konventionelles Patronen- … Kurbellager 35 … 45 Nm SHIMANO, HOLLOWTECH II/Zweiteilige Kurbelgarnitur...
  • Seite 85 Beschreibung BOSCH Motor BDU37xx 20 ± 2 Nm Torx Plus® P40, M8 × 16 6 × Befestigungsschrauben Motor BOSCH Halterung Intuvia 100 Torx ® Torx Plus ® Motorcover BOSCH Motorcover BDU37xx Erstmontage: 3 ± 0,5 Nm Torx® TX 20 Befestigungsschrauben Nachträglicher Einbau: 2 ±...
  • Seite 86 Beschreibung ROHLOFF, 14/500 Befestigungsschraube Kettenspanner 8 Nm Innensechskant-Aufsatz 5 mm ROHLOFF, 14/500 Befestigungsschraube Kettenführung 3 Nm Torx® TX 20 ROHLOFF, 14/500 Befestigungsschraube hintere Distanzbuchse 3 Nm Torx® TX 20 ROHLOFF, 14/500 Befestigungsschraube Schaltgriff am Lenker 1 Nm Innensechskant-Aufsatz 2,5 mm ROHLOFF, 14/500 Zuganschlag 3 Nm...
  • Seite 87 Beschreibung SHIMANO, HB-M7000, HB- M6000, HB-M4050 Kontermutter 10 … 15 Nm Nabenschlüssel 13 mm und 17 mm SHIMANO, HB-M7010, HB- M7010-B, HB-M6010, HB-M6010-B, HB-M618, HB-M618-B, HB-MT400, HB- MT400-B Kontermutter 21 … 26 Nm Nabenschlüssel 22 mm SHIMANO Nabendynamo Bauart E2 20 - 25 Nm Schraubenschlüssel SHIMANO Nabendynamo...
  • Seite 88 Beschreibung Schalthebel SHIMANO DEORE SL- M4100 Befestigungsschraube 3 Nm Innensechskant-Aufsatz 4 mm SHIMANO DEORE SL- M5100 Befestigungsschraube 3 Nm Innensechskant-Aufsatz 4 mm SHIMANO DEORE SL- M6100 Befestigungsschraube 3 Nm Innensechskant-Aufsatz 4 mm SHIMANO DEORE XT SL- M8100 Befestigungsschraube 3 Nm Innensechskant-Aufsatz 4 mm SHIMANO DEORE XT SL- M8130...
  • Seite 89 Beschreibung Scheinwerfer FUXON Scheinwerfer Befestigungsschraube >5 Nm SUPERNOVA, M99 Pure/ Pure+, V521s Montageschraube M6, selbstsichernde Mutter, Befestigungsschraube 2 Nm Unterlegscheibe SUPERNOVA, M99 Pure/ Pure+, V521s Vorbau-Schraube 6 Nm Umwerfer SHIMANO für MTB/Trekking Befestigungsschraube, Schellentyp, E-Typ und Direktmontage 5 … 7 Nm Innensechskant-Schlüssel 5 mm SHIMANO für MTB/Trekking Innenlageradapter...

  • Seite 90: Transport Und Lagern

    Transport und Lagerung Transport und Lagern Gewicht und Maße Transport Gewicht u nd Abmessungen beim Transport # lag bei der Produktion der Anleitung noch nicht vor Vorgesehene Griffe, Hebepunkte Der Karton ist ohne Griffe. 03403431_Y.Y_21.09.2022...

  • Seite 91: Transportsicherung Nutzen

    Transport und Lagerung Transport 4.3.2 Pedelec transportieren Lithium-Ionen-Akkus speichern große Mengen an Energie. Beim Transport sind daher einige VORSICHT Vorsichtsmaßnahmen zu beachten.  Akku vor dem Transport bzw. der Reise auf ca. Sturz bei unbeabsichtigter Aktivierung 30 % entladen. Bei unbeabsichtigter Aktivierung des ...

  • Seite 92: Auf Flugreisen

    Transport und Lagerung 4.3.4 Akku transportieren 4.3.2.3 Im Nahverkehr Im öffentlichen Personennahverkehr, z. B. im Bus Akkus unterliegen den Gefahrgut-Vorschriften. oder in der S-Bahn, ist die Mitnahme von Unbeschädigte Akkus dürfen von Privatpersonen Pedelecs normalerweise gegen Lösen eines im Straßenverkehr befördert werden. Fahrradtickets erlaubt.

  • Seite 93: Bordcomputer, Bildschirm Und Ladegerät

    Transport und Lagerung Lagern  Pedelec, Bordcomputer, Akku und Ladegerät Neuer Akku trocken, sauber und vor Sonneneinstrahlung geschützt lagern. Um die Lebensdauer zu  Nach der Anlieferung Akkus auf Schäden erhöhen, nicht im Freien lagern. überprüfen. Optimale Lagertemperatur Pedelec +10…+20 °C ...

  • Seite 94: Betriebspause

    Transport und Lagerung 4.4.4.1 Betriebspause vorbereiten 4.4.4 Betriebspause Akku vom Pedelec entfernen.  Hinweis Akku auf 30% bis 60% aufladen.   Das Pedelec mit einem nebelfeuchten Tuch Der Akku entlädt sich bei Nichtnutzung. Hierdurch reinigen und mit einem Wachsspray kann der Akku beschädigt werden.

  • Seite 95: Montage

    Montage Montage Lieferumfang WARNUNG 1 × vormontiertes Pedelec  Augenverletzungsgefahr 1 × Vorderrad  Durch unsachgemäße Einstellungen von 2 × Pedale  Bauteilen können Probleme auftreten. Hierdurch 2 × Schnellspanner (optional)  können schwere Verletzungen im Gesichtsbereich entstehen. 1 × Ladegerät ...

  • Seite 96: In Betrieb Nehmen

    Montage In Betrieb nehmen Da die Erstinbetriebnahme des Pedelecs Spezialwerkzeuge und besondere Fachkenntnisse erfordert, ist diese ausschließlich von geschultem Fachpersonal durchzuführen. Die Praxis zeigt, dass ein unverkauftes Pedelec spontan zu Probefahrten an Kunden abgegeben wird, sobald es fahrbereit aussieht.  Es ist sinnvoll, jedes Pedelec nach dem Aufbau sofort in den voll einsatzfähigen Stand zu bringen.

  • Seite 97: Akku Vorbereiten

    Montage 5.3.2 Akku vorbereiten 5.3.2.1 PowerTube Adapter umbauen Gilt nur für Pedelecs mit dieser Ausstattung Um die BOSCH Akku PowerTube 625 Halterung 4 PowerTube Adapter herausziehen. zu nutzen, muss der PowerTube Adapter 400 bzw. 500 umgebaut werden. 1 Die Schrauben am Akkuhalter mit einem TORX®...

  • Seite 98: Akku-Cover Auf Bosch Akku Powertube 500 (Horizontal) Montieren

    Montage 5.3.2.2 Akku-Cover auf BOSCH Akku PowerTube 625 (horizontal) montieren Gilt nur für Pedelecs mit dieser Ausstattung 1 Oberes Interface (Schloss Seite) mit TORX® T20 Schlüssel am BOSCH Akku PowerTube 625 demontieren. Abbildung 77: Akku-Cover auf Akku schieben  Akku in den Rahmen einsetzen. Abbildung 75: Demontage oberes Interface 2 Akku-Montageplatte mit original BOSCH Schrauben (M4 ×...

  • Seite 99: Akku-Cover Auf Bosch Akku Powertube 500 (Horizontal) Montieren

    Montage 5.3.2.3 Akku-Cover auf BOSCH Akku PowerTube 500 (horizontal) montieren Gilt nur für Pedelecs mit dieser Ausstattung 1 Oberes Interface (Schloss Seite) mit 3 Akku-Montageplatte mit originale BOSCH TORX® T20 Schlüssel am BOSCH Akku Schrauben (M4 × 8 T20) an PowerTube PowerTube 625 demontieren.

  • Seite 100: Federsystem An Körpergewicht Anpassen

    Montage 5.3.2 Federsystem an Körpergewicht anpassen Nicht im Preis inbegriffen 5.3.2.1 SR SUNTOUR Federelemente anpassen Nicht im Preis inbegriffen Sattelstützen und Gabeln sind Bauteile, die nach § Freigabe des Fahrzeug- oder Teileherstellers Stahl-Federgabeln und Parallelogramm- getauscht werden dürfen. Sattelstützen von SR SUNTOUR werden in drei Der Tausch von unterschiedlichen Größen und unterschiedlichen Härtegraden für Härten innerhalb einer Produktserie ist für...

  • Seite 101: Rad Vorbereiten

    Montage 5.3.5 Rad vorbereiten Auf den Seitenwänden der Reifen befindet sich • Der Laufrichtungspfeil FRONT gibt die empfohlene Rotationsrichtung für das Vorderrad ein Laufrichtungspfeil mit der Aufschrift ROTATION. Auf älteren Reifen lautet die Angabe • Der Laufrichtungspfeil REAR gibt die „DRIVE“.

  • Seite 102: Rad In Suntour Gabel Montieren

    Montage 5.3.4 Rad in SUNTOUR Gabel montieren Gilt nur für Suntour-Gabeln mit dieser Ausstattung 5.3.4.1 Schraubachse (12AH2 und 15AH2) Gilt nur für Suntour-Gabeln mit dieser 4 Sicherungsschraube auf der Nicht- Ausstattung Antriebsseite einsetzen. Vor der Montage ist darauf zu achten, dass der O- ...

  • Seite 103: Sturz Durch Defekten Oder Falsch Montierten Querachse

    Montage 5.3.4.2 20 mm Querachse Gilt nur für Suntour-Gabeln mit dieser 2 Querachse mit roten Hebel anziehen. Ausstattung VORSICHT Sturz durch gelöste Querachse Eine defekte oder falsch montierte Querachse kann sich in der Bremsscheibe verfangen und das Rad blockieren. Ein Sturz ist die Folge. ...
  • Seite 104 Montage 5 Lage und Spannkraft des Schnellspannhebels prüfen. Der Schnellspannhebel muss bündig am Federbein anliegen. Abbildung 91: Perfekte Lage des Spannhebels 6 Bei Bedarf die Spannkraft des Spannhebels mit 4 mm Innensechskantschlüssel einstellen. Abbildung 92: Spannkraft des Schnellspanners einstellen 7 Den Schnellspannhebel auf Lage und Spannkraft prüfen.

  • Seite 105: Sturz Durch Defekten Oder Falsch Montierten Schnellspanner

    Montage 5.3.4.3 Q-LOC Schnellspanner Gilt nur für Suntour-Gabeln mit dieser Ausstattung 1 Schnellspanner hineinschieben, bis ein Klickgeräusch hörbar ist. Sicherstellen, dass VORSICHT der Flansch ausgedehnt ist. Sturz durch gelösten Schnellspanner Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren.

  • Seite 106: Pedale Montieren

    Montage 5.3.6 Pedale montieren Damit sich die Pedale beim Pedalieren nicht 3 Das mit R gekennzeichnete Pedal mit der lösen, haben diese zwei unterschiedliche Hand im Uhrzeigersinn in den in Fahrtrichtung Gewinde. gesehen rechten Kurbelarm drehen. • Das in Fahrtrichtung linke Pedal hat ein Linksgewinde und ist mit L gekennzeichnet.

  • Seite 107: Vorbau Und Lenker Prüfen

    Montage 5.3.7 Vorbau und Lenker prüfen 5.3.7.1 Verbindungen prüfen 5.3.7.3 Lagerspiel prüfen 1 Vor das Pedelec stellen. Das Vorderrad 1 Die Finger einer Hand um die obere zwischen die Beine klemmen. Die Lenkergriffe Lenkungslagerschale legen. Mit der anderen fassen. Hand die Vorderrad-Bremse ziehen und versuchen, das Pedelec vor und zurück zu 2 Versuchen, den Lenker gegen die Richtung schieben.

  • Seite 108: Betrieb

    Betrieb Betrieb Risiken und Gefährdungen WARNUNG WARNUNG Verletzungen und Tod durch Ablenkung Verletzungen und Tod durch toter Winkel Unkonzentriertheit im Verkehr erhöht das Risiko Andere Staßenteilnehmer wie Busse, LKWs, PKWs eines Unfalls. Dies kann einen Sturz mit starken oder Fußgänger unterschätzen oft die Verletzungen zur Folgen haben.

  • Seite 109: Sturz Durch Materialermüdung

    Betrieb Hinweis VORSICHT Durch Hitze oder direkte Sonneneinstrahlung Sturz durch Materialermüdung kann der Reifenfülldruck über den zulässigen Durch eine intensive Nutzung kann es zu einer Maximaldruck ansteigen. Hierdurch kann der Materialermüdung kommen. Bei einer Reifen zerstört werden. Materialermüdung kann ein Bauteil plötzlich ...

  • Seite 110: Tipps Für Eine Höhere Reichweite

    Betrieb Tipps für eine höhere Reichweite Die Reichweite des Pedelecs hängt von vielen Schaltverhalten Einflussfaktoren ab. Weniger als 20 Kilometer sind mit einer Akku-Ladung ebenso möglich wie  Beim Anfahren und an Steigungen einen deutlich über 100 Kilometer. Vor anspruchsvollen kleinen Gang und eine niedrige Fahrten die Reichweite des Pedelecs testen.

  • Seite 111: Lösungsansatz

    Betrieb Fehlermeldung 6.3.1 Bordcomputer Das Antriebssystem überwacht sich ständig und Code Beschreibung Lösungsansatz zeigt im Falle eines erkannten Fehlers diesen interner Fehler des System neu starten. durch eine Zahl verschlüsselt als Fehlermeldung Akkus Falls das Problem weiterhin an. Abhängig von der Art des Fehlers schaltet sich besteht, Fachhandel kontaktieren.
  • Seite 112 Betrieb Code Beschreibung Lösungsansatz Code Beschreibung Lösungsansatz Konfigurationsfehler System neu starten. Temperaturfehler System ausschalten, um Das Pedelec befindet den Motor und Akku Falls das Problem weiterhin sich außerhalb des entweder auf den zulässigen besteht, Fachhandel zulässigen Tempera- Temperaturbereich kontaktieren. turbereichs. abkühlen oder aufwärmen Temperaturfehler System ausschalten, um...
  • Seite 113 Betrieb 6.3.2 Akku Code Beschreibung Lösungsansatz Der Akku ist durch die „Electronic Cell Protection 821 … unplausible Signale System neu starten. am vorderen Radge- (ECP)″ gegen Tiefentladung, Überladung, Mindestens 2 Minuten eine schwindigkeits- Probefahrt durchführen. Die Sensor. Überhitzung und Kurzschluss geschützt. Bei ABS-Kontrollleuchte muss Sensorscheibe fehlt erlöschen.

  • Seite 114: Einweisung Und Kundendienst

    Betrieb Einweisung und Kundendienst 6.5.1 Vorbereitung Den Kundendienst führt der ausliefernde Fachhandel aus. Er gibt seine Kontaktdaten auf dem Pedelec-Pass dieser Betriebsanleitung an. Um das Pedelec anzupassen werden diese Werk- zeuge benötigt: Spätestens bei der Übergabe des Pedelecs wird der neue Besitzer im Fachhandel über alle Funktionen des Pedelecs persönlich aufgeklärt.

  • Seite 115: Sitzposition Festlegen

    Betrieb 6.5.2 Sitzposition festlegen Ausgangspunkt für eine komfortable Haltung ist Hollandrad Position Cityrad Position die richtige Stellung des Beckens. Steht das Becken falsch, kann es die Ursache für unterschiedlichste Schmerzen im Körper sein, z. B. in der Schulter oder im Rücken. Neigung des Oberkörpers (schwarze, gestrichelte Linie) Aufrechte, fast senkrechte...

  • Seite 116: Sattelstütze An Körpergewicht Anpassen

    Betrieb 6.5.3 Sattelstütze 6.5.4 Sattel 6.5.3.1 Sattelstütze an Körpergewicht VORSICHT anpassen Nicht im Preis inbegriffen Sitzbeschwerden durch falschen Sattel Bei etwa 50 % aller Pedelecfahrenden treten Sattelstützen sind Bauteile, die nach Freigabe § Beschwerden durch falsches Sitzen auf. des Fahrzeug- oder Teileherstellers getauscht werden dürfen.

  • Seite 117: Sattelform Festlegen

    Betrieb 6.5.4.2 Sattelform festlegen Damensattel Damit sich der Druck optimal auf die weibliche knöcherne Struktur im Sitzbereich verteilt, sollte der Damensattel: • eine weit vorn liegenden Entlastungsöffnung besitzen und • eine breite Sattelflanke in V-Form haben. Abbildung 104: Druckstellen des Sattels, männliche Anatomie Damit sich der Druck optimal auf die männliche knöcherne Struktur im Sitzbereich verteil sollte...

  • Seite 118: Mindest-Sattelbreite Mit Wellpappe Bestimmen

    Betrieb 6.5.4.3 Mindest-Sattelbreite mit Wellpappe bestimmen 6.5.4.4 Mindest-Sattelbreite mit Gelkissen bestimmen 1 Wellpappe auf eine ebene, harte, 1 Gelkissen glätten. ungepolsterte Sitzgelegenheit legen. 2 Gelkissen auf eine ebene, harte, 2 Mittig auf die Wellpappe setzen. ungepolsterte Sitzgelegenheit legen. 3 Mittig auf das Gelkissen setzen. Abbildung 106: Auf die Wellpappe setzen 3 Mit den Händen zusätzlich an der Sitzfläche Abbildung 108: Auf das Gelkissen setzen...

  • Seite 119: Sattelhärte Auswählen

    Betrieb 6.5.4.5 Sattelbreite berechnen Je nach Position wird folgender Wert zur Mindest- Sattelbreite hinzugerechent. Hollandrad Position + 4 cm Cityrad Position + 3 cm Trekkingrad Position + 2 cm Sportive Position + 1 cm Triatlon/Zeitfahren + 0 cm Tabelle 53: Sattelbreite berechnen 6.5.4.6 Sattelhärte auswählen Sättel gibt es in den unterschiedlichsten Härtegraden und müssen auf die Nutzung des...

  • Seite 120: Sattel Ausrichten

    Betrieb 6.5.4.8 Sattel ausrichten 4 Eine Probefahrt fahren.  Pedelecfahrende sitzen bei optimaler  Sattel in Fahrtrichtung ausrichten. Dabei mit Sattelhöhe gerade auf dem Sattel. der Sattelspitze am Oberrohr orientieren. • Kippt das Becken im Rhythmus des Pedalierens nach rechts und links, so ist der Sattel zu hoch. •...

  • Seite 121: Sattelhöhe Mit Fernbedienung Einstellen

    Betrieb Sattel absenken 1 Auf den Sattel setzen. 2 Bedienhebel der Fernbedienung drücken.  Die Sattelstütze senkt sich ab. 3 Wenn die gewünschte Sattelhöhe erreicht ist, Bedienhebel der Fernbedienung loslassen. Abbildung 113: Detailansicht Sattelstützen, Beispiele für die Markierung der Mindesteinstecktiefe 7 Zum Schließen, Spannhebel der Sattelstütze bis zum Anschlag an die Sattelstütze drücken (2).

  • Seite 122: Sattelposition Einstellen

    Betrieb 6.5.4.11 Sattelposition einstellen 6.5.4.12 Sattelneigung einstellen Der Sattel lässt sich auf dem Sattelgestell Um einen optimalen Sitz zu gewährleisten muss verschieben. Die richtige horizontale Position die Sattelneigung an die Sitzhöhe, die Sattel- und sorgt für eine optimale Hebelstellung der Beine. Lenkerposition und die Sattelform angepasst Das verhindert Knieschmerzen und schmerzhafte werden.

  • Seite 123: Lenker Tauschen

    Betrieb 6.5.5 Lenker 6.5.5.1 Lenker tauschen 6.5.5.3 Handposition einstellen Die Hand ruht optimal auf dem Lenker, wenn Nicht im Preis inbegriffen Unterarm und Hand in gerader Linie stehen, also das Handgelenk nicht geknickt wird. Dann Lenker sind Bauteile, die nach Freigabe des §...

  • Seite 124: Lenker Einstellen

    Betrieb 6.5.5.4 Lenker einstellen Der Lenker und seine Position bestimmen, in welcher Haltung die Pedelecfahrenden auf dem Pedelec sitzen. 1 Nach gewählten Fahrposition (siehe Kapitel 6.6.2.1) die Neigung des Oberkörpers und den Oberarm-Oberkörperwinkel bestimmen. 2 Beim Lenkereinstellen die Rückenmuskulatur vorspannen. Denn nur wenn die Rücken- und auch die Bauchmuskulatur vorgespannt sind, kann die Wirbelsäule stabilisiert werden und vor Überlastungen schützen.

  • Seite 125: Vorbau Tauschen

    Betrieb 6.5.6 Vorbau 6.5.6.1 Vorbau tauschen 2 Den Lenker auf erforderliche Höhe ausziehen. Mindesteinstecktiefe beachten. Nicht im Preis inbegriffen Lenker-Vorbau Einheiten sind Bauteile, die nach § Freigabe des Fahrzeug- oder Teileherstellers getauscht werden dürfen. Es dürfen nur Vorbauten getauscht werden, die für den E-Bike Einsatz freigegeben sind.

  • Seite 126: Schaftvorbau Einstellen

    Betrieb 6.5.6.5 Schaftvorbau einstellen 6.5.6.6 Ahead-Vorbau einstellen Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung Bei einem Schaftvorbau bilden der Vorbau und Bei einem Ahead-Vorbau wird der Vorbau direkt der Schaft ein fest verbundenes Bauteil, das in auf den Gabelschaft gesteckt, der über den den Gabelschaft geklemmt wird.

  • Seite 127: Griffe Tauschen

    Betrieb 6.5.7 Griffe 6.5.7.1 Griffe tauschen 6.5.7.2 Ergonomische Griffe einstellen Gilt nur für Pedelecs mit dieser Ausstattung Nicht im Preis inbegriffen Griffe mit Schraubklemmung sind Bauteile, die § ohne Freigabe getauscht werden dürfen. Es dürfen nur Griffe getauscht werden, die für den E- Bike Einsatz freigegeben sind.

  • Seite 128: Reifen Tauschen

    Betrieb 6.5.8 Reifen 6.5.8.1 Reifen tauschen Breite Reifen werden allgemein mit einem geringeren Fülldruck betrieben. Sie bieten die Nicht im Preis inbegriffen Möglichkeit, die Vorteile des geringeren Fülldrucks zu nutzen, ohne dass dadurch Ein anderes Einsatzgebiet, zusätzliches gravierende Nachteile bei Rollwiderstand, §...
  • Seite 129 Betrieb 2 Den Reifen optisch prüfen. Abbildung 126: Korrekter Fülldruck. Der Reifen ist unter der Last des Körpergewichts kaum verformt Abbildung 127: Viel zu geringer Fülldruck 03403431_Y.Y_21.09.2022...

  • Seite 130: Bremse Tauschen

    Betrieb 6.5.9 Bremse Die Griffweite der Handbremse lässt sich 6.5.9.3 Position Handbremse ändern anpassen, um eine bessere Erreichbarkeit zu Die korrekte Position der Handbremse verhindert ermöglichen. Ebenfalls kann der Druckpunkt an ein Überstrecken des Handgelenks. Zudem kann den Vorlieben der Pedelecfahrenden angepasst die Bremse beschwerdefrei betätigt werden, ohne werden.

  • Seite 131: Griffweite Ermitteln

    Betrieb 6.5.9.4 Neigungswinkel Handbremse ändern 2 Nach der Tabelle den Neigungswinkel der Bremse einstellen. Die Nerven, die durch den Karpaltunnel verlaufen, sind mit Daumen-, Zeige- und Mittelfinger verbunden. Ein zu steiler oder zu flacher Neigungswinkel der Bremse führt zu einem Knick 20 –...

  • Seite 132: Griffweite Magura Scheibenbremse Der Handbremse

    Betrieb 6.5.9.6 Griffweite MAGURA Scheibenbremse der Handbremse Gilt nur für Pedelecs mit dieser Ausstattung Die Position der Handbremse kann an die Ansprüche des Fahrer oder die Fahrerin anpasst WARNUNG werden. Die Anpassung hat keine Auswirkung auf Sturz durch Fehleinstellung der Griffweite die Position der Bremsbeläge oder den Druckpunkt.

  • Seite 133: Griffweite Magura Hs11 Der Handbremse

    Betrieb 6.5.9.7 Griffweite Magura HS11 der Handbremse Gilt nur für Pedelecs mit dieser Ausstattung Die Position der Handbremse kann an die  Die Stellschraube gegen den Uhrzeigersinn in Ansprüche des Fahrers anpasst werden. Die Richtung Minus (-) ausdrehen. Anpassung hat keine Auswirkung auf die Positon ...

  • Seite 134: Griffweite Magura Hs22 Der Handbremse

    Betrieb 6.5.9.8 Griffweite MAGURA HS22 der Handbremse Gilt nur für Pedelecs mit dieser Ausstattung Die Griffweite wird an der Stellschraube (2) mit  einem T25 TORX®-Schlüssel eingestellt. WARNUNG 1 Handbremse leicht gezogen halten. Sturz durch Fehleinstellung der Griffweite  Den Schieber (2) nach außen (–) auf Position II Bei einer falsch eingestellten oder falsch oder III stellen.
  • Seite 135 Betrieb 6.5.9.6 Griffweite SHIMANO ST-EF41 Handbremse Gilt nur für Pedelecs mit der Handbremse: BL-M4100 BL-M7100 BL-M8100 BL-MT200 BL-MT201 BL-MT400 BL-MT401 BL-MT402 BL-T6000 GRX ST-RX600 M7100 M8100 RS785 Die Position der Handbremse kann an die Ansprüche der Pedelecfahrenden anpasst werden.  Fachhandel kontaktieren. 03403431_Y.Y_21.09.2022...

  • Seite 136: Griffweite Shimano St-Ef41 Der Handbremse

    Betrieb 6.5.9.10 Griffweite SHIMANO ST-EF41 der Handbremse Gilt nur für Pedelecs mit dieser Ausstattung Die Position der Handbremse kann an die Hinweis Ansprüche des Fahrer oder der Fahrerin anpasst werden. Durch das vollständige Entfernen der  2 mm Stellschraube gegen den Uhrzeigersinn Stellschraube werden Bauteile im Inneren der ausdrehen.

  • Seite 137: Druckpunkt Magura Der Handbremse

    Betrieb 6.5.9.11 Druckpunkt MAGURA der Handbremse Gilt nur für Pedelecs mit dieser Ausstattung Die Druckpunkt-Einstellung wird am Drehknopf eingestellt. WARNUNG  Den Drehknopf in Richtung Plus (+) drehen. Bremsversagen bei Fehleinstellung  Die Handbremse rückt dichter zum Lenker. Wird der Druckpunkt mit Bremsbelägen eingestellt, deren Bremsbeläge und ...

  • Seite 138: Schaltung

    Betrieb 6.5.10 Schaltung Die Lage der Schaltung an die Bedürfnisse der 6.5.10.1 Schaltung tauschen Pedelecfahrenden anpassen. Nicht im Preis inbegriffen 1 Befestigungsschraube lösen. Alle Bauteile der Schaltung (Schaltwerk, 2 Bedieneinheit bzw. Schalthebel in die Position § Schalthebel, Drehgriff, Schaltzüge und Hüllen) bringen, dass Pedelecfahrende die dürfen getauscht werden, solange: Bedieneinheit bzw.

  • Seite 139: Federung Und Dämpfung

    Betrieb 6.5.11 Federung und Dämpfung Die Anpassung der Federung und Dämpfung auf  Die Reihenfolge der Anpassung befolgen. den Fahrenden erfolgt je nach Federsystem über bis zu sechs Schritte. nur bei Pedelecs mit den Bauteilen Reihenfolge Anpassung Kapitel Federgabel Hinterbau- Dämpfer SAG Federgabel einstellen 6.3.13...
  • Seite 140 Betrieb Bei optimaler Einstellung wirkt die Gabel in Hierdurch lässt sich die Geschwindigkeit beim hügligem Gelände dem Einfedern entgegen und Fahren in hügligen Gelände leichter beibehalten. verbleibt höher in ihrem Federweg. Abbildung 134: Optimales Fahrverhalten der Gabel im hügligen Gelände Bei optimaler Einstellung federt die Gabel beim Die Gabel reagiert schnell auf den Stoß.

  • Seite 141: Sag Sr Suntour Stahl-Federgabel Einstellen

    Betrieb 6.5.12.2 SAG SR SUNTOUR Stahl-Federgabel einstellen Gilt nur für Pedelecs mit dieser Ausstattung Die Gabel kann mittels Vorspannung der nicht die Härte der Spiralfeder eingestellt, Stahlfeder auf das Gewicht des Fahrers und den sondern deren Vorspannung. bevorzugten Fahrstil eingestellt werden. Es wird Abbildung 136: Beispiel SR SUNTOUR, Einstellrad SAG auf der Gabelkrone 1 Normale Kleidung zum Fahrradfahren ...

  • Seite 142: Fahrlicht

    Betrieb 6.5.17 Fahrlicht 6.5.17.1 Scheinwerfer tauschen 6.5.17.2 Rücklicht und (Speichen)-Rückstrahler tauschen Nicht im Preis inbegriffen Nicht im Preis inbegriffen Scheinwerfer dürfen nur nach Freigabe des § Das Rücklicht und die (Speichen)-Rückstrahler § Herstellers bzw. Systemanbieters getauscht dürfen ohne spezielle Freigabe getauscht werden.

  • Seite 143: Scheinwerfer Einstellen

    Betrieb 6.5.17.4 Scheinwerfer einstellen 1 Pedelec frontal an eine Wand stellen. 2 Die Höhe des Scheinwerfers (1) an der Wand mit Kreide markieren. 3 Die halbe Höhe der Scheinwerfers (2) an der Wand mit Kreide markieren. Abbildung 147: Maße an der Wand 4 Pedelec 5 m vor die Wand stellen.

  • Seite 144: Bordcomputer Einstellen

    Betrieb 6.5.14 Bauteile elektrisches 6.5.15.1 Bordcomputer montieren Antriebssystem tauschen Hinweis Alle Bauteile des elektrischen Antriebssystem § (Motor, Sensor, elektrische Steuerung, Sind Fahrer oder Fahrerin nicht anwesend, kann elektrische Leitungen, Bordcomputer, der Bordcomputer unbefugt verwendet werden, Bedieneinheit, Bildschirm, Akku und z. B. Diebstahl, Verstellung der Ladegerätdürfen) dürfen nur nach Freigabe des Systemeinstellungen oder Ablesen der Herstellers bzw.

  • Seite 145: Am Pedelec Laden

    Betrieb 6.5.15.5 Bordcomputer-Akku laden 6.5.15.6 Systemeinstellungen ändern Unabhängig, ob der Bordcomputer in die Hinweis Halterung eingesetzt ist oder nicht, können Systemeinstellungen angezeigt und geändert Der Bordcomputer-Akku entlädt sich bei werden. Einige Einstellungen sind nur bei Nichtnutzung. Hierdurch kann der Bordcomputer- eingesetztem Bordcomputer sichtbar und Akku irreparabel beschädigt werden.
  • Seite 146 Betrieb Zubehör Hinweis Nicht im Preis inbegriffen  Die gesetzlichen Bestimmungen zur Verwendung von Kindersitzen beachten. 6.6.1 Kindersitz  Die Bedienungs- und Sicherheitshinweise zum Kindersitzsystem beachten. Kindersitze dürfen nur nach Freigabe des § Fahrzeugherstellers genutzt werden und wenn  Niemals höchstes zulässiges Gesamtgewicht sie für den E-Bike Einsatz freigegeben sind.

  • Seite 147: Freigabe Anhänger Mit Enviolo Nabe

    Betrieb 6.6.2.1 Freigabe Anhänger mit enviolo Nabe 6.6.2 Anhänger Anhänger dürfen nur nach Freigabe des Gilt nur für Pedelecs mit dieser Ausstattung § Fahrzeugherstellers genutzt werden und wenn Es sind nur kompatible Fahrradanhänger für sie für den E-Bike Einsatz freigegeben sind. enviolo Nabenschaltungen freigegeben.

  • Seite 148: Freigabe Anhänger Mit Rohloff Nabe

    Betrieb 6.6.2.2 Freigabe Anhänger mit ROHLOFF Nabe 6.6.3 Gepäckträger Gilt nur für Pedelecs mit dieser Ausstattung Gepäckträger vorne und hinten sind nur nach § Freigabe des Fahrzeugherstellers zulässig und ROHLOFF Speedhub 500/14 wenn sie für den E-Bike Einsatz freigegeben sind.. Ein Anhängerbetrieb in Kombination mit der Der Fachhandel berät bei der Auswahl eines ROHLOFF SPEEDHUB 500/14 ist grundsätzlich...

  • Seite 149: Akkuscheinwerfer

    Betrieb 6.6.10 Federgabel Schraubenfeder 6.6.5 Frontkörbe Wenn der gewünschte SAG der Federgabel nach Frontkörbe sind aufgrund der undefinierten § dem Anpassen nicht erreicht werden kann, muss Lastverteilung als kritisch anzusehen. Sie sind die Schraubenfeder-Baugruppe gegen eine nur nach Freigabe des Fahrzeugherstellers weichere oder härtere Feder ausgetauscht zulässig und wenn sie für den E-Bike Einsatz werden.

  • Seite 150: Persönliche Schutzausrüstung Und Zubehör Zur Verkehrssicherheit

    Betrieb Persönliche Schutzausrüstung und Zubehör zur Verkehrssicherheit Sehen und gesehen werden ist im Straßenverkehr 6 Das weiße Vorderlicht muss funktionieren entscheidend. Zur Teilnahmen am und so eingestellt sein, dass andere Straßenverkehr mit einem sicheren Pedelec Verkehrsteilnehmer nicht geblendet werden. gehören folgende Dinge. Das weiße Vorderlicht und der weiße Reflektor müssen immer sauber sein.

  • Seite 151: Gepäckträger Nutzen

    Betrieb Schnellverstellbaren Vorbau 6.10 Gepäckträger nutzen gerade stellen VORSICHT Gilt nur für Pedelecs mit dieser Ausstattung 1 Vorbau-Spannhebel öffnen. Sturz durch beladenen Gepäckträger Bei einem beladenen Gepäckträger ändert sich das Fahrverhalten des Pedelecs, insbesondere beim Lenken und Bremsen. Dies kann zum Kontrollverlust führen.

  • Seite 152: Klingel Nutzen

    Betrieb 6.12.1 Leder-Sattel nutzen Sonnen- bzw. UV-Licht schaden der Farbe und führen dazu, dass das Leder austrocknet und ausbleicht.  Pedelec im Schatten parken.  Immer eine Sattelschutz nutzen. Durch Feuchtigkeit kann sich das Leder vom Untermaterial ablösen und sich Schimmel bilden. ...
  • Seite 153 Betrieb 6.15 Lenker nutzen 6.15.2 Bar Ends nutzen Gilt nur für Pedelecs mit dieser Ausstattung  Gut gepolsterte Fahrradhandschuhe tragen.  Die empfindlichen Bereiche der Bei normalen Lenkern können zusätzliche Handinnenseite werden gestützt. Lenkerhörnchen, auch „Bar Ends“ genannt, genutzt werden. ...
  • Seite 154 Betrieb 6.16 Akku nutzen 6.16.2 Gepäckträgerakku Bevor der Akku herausgenommen oder  eingesetzt wird, Akku und Antriebssystem Gilt nur für Pedelecs mit dieser Ausstattung ausschalten. 6.16.2.1 Gepäckträgerakku herausnehmen 6.16.1 Rahmenakku Gilt nur für Pedelecs mit dieser Ausstattung 6.16.1.1 Rahmenakku herausnehmen Abbildung 156: Gepäckträgerakku herausnehmen (2) und einsetzen (3) 1 Akku-Schloss mit Akku-Schlüssel öffnen (1).

  • Seite 155: Integrierten Akku Einsetzen

    Betrieb 6.16.3 Integrierten Akku Gilt nur für Pedelecs mit dieser Ausstattung 6.16.3.1 Integrierten Akku herausnehmen 6.16.3.2 Integrierten Akku einsetzen Abbildung 158: Integrierten Akku einsetzen Abbildung 157: Integrierten Akku herausnehmen 1 Den Akku mit den Kontakten voran in die 1 Akku-Schloss mit Akku-Schlüssel öffnen (1). untere Halterung des Integrierten Akkus ...

  • Seite 156: Akku Laden

    Betrieb 6.16.4 Akku laden 6.16.5 Doppelakku laden Die Umgebungstemperatur beim Ladevorgang Gilt nur für Pedelecs mit dieser Ausstattung  muss im Bereich von 0 °C bis 40 °C liegen. Der Akku kann zum Laden am Pedelec bleiben  Hinweis oder herausgenommen werden. Eine Unterbrechung des Ladevorgangs schädigt ...

  • Seite 157: Doppelakku Mit Einem Akku Nutzen

    Betrieb 6.16.6 Doppelakku mit einem Akku nutzen Bei Pedelecs mit zwei Akkus ist eine der Ladebuchsen unzugänglich oder mit einer Verschlusskappe verschlossen Abbildung 159: Offene Kontakte mit Abdeckklappe abdecken, Beispiel Gepäckträger  Wenn ein Pedelec, das für zwei Akkus vorgesehen ist, nur mit einem Akku verwendet werden soll, die Kontakte des freien Steckplatzes mit der mitgelieferten Abdeckkappe abdecken (1).

  • Seite 158: Pedelec Mit Elektrischem Antriebssystem Nutzen

    Betrieb 6.17 Pedelec mit Elektrischem Antriebssystem nutzen 6.17.1 Elektrisches Antriebssystem  Die Motorleistung richtet sich nach dem eingestellten Unterstützungslevel am einschalten Bordcomputer. 6.17.2 Elektrisches Antriebssystem VORSICHT ausschalten Sturz durch fehlende Bremsbereitschaft Sobald im Normalbetrieb aufgehört wird, in die Das angeschaltetes Antriebssystem kann durch Pedale zu treten, oder sobald eine eine Krafteinwirkung auf die Pedale aktiviert Geschwindigkeit von 25 km/h erreicht wird,...

  • Seite 159: Usb-Anschluss Nutzen

    Betrieb 6.18 Bordcomputer nutzen 6.18.1 USB-Anschluss nutzen Hinweis VORSICHT Eindringende Feuchtigkeit durch den USB- Sturz durch Ablenkung Anschluss kann im Bordcomputer einen Unkonzentriertheit im Verkehr erhöht das Risiko Kurzschluss auslösen. eines Unfalls. Dies kann einen Sturz mit starken  Die Position der Gummiabdeckung des USB- Verletzungen zur Folgen haben.

  • Seite 160: Schiebehilfe Nutzen

    Betrieb 6.18.5 Fahrlicht nutzen 6.18.4 Schiebehilfe nutzen Um das Fahrlicht einzuschalten, muss das  Antriebssystem eingeschaltet sein. VORSICHT  Den Fahrlicht-Taster drücken. Verletzung durch Pedale und Räder  Das Fahrlicht ist eingeschaltet (Fahrlicht- Die Pedale und das Antriebsrad drehen sich bei Symbol wird angezeigt) bzw.

  • Seite 161: Bremse Nutzen

    Betrieb 6.20 Bremse nutzen 6.20.1 Handbremse nutzen Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG Sturz durch Bremsversagen Öl oder Schmiermittel auf der Bremsscheibe einer Scheibenbremse bzw. auf der Felge einer Felgenbremse können zu einem totalen Ausfall der Bremse führen. Dies kann einen Sturz mit starken Verletzungen zur Folgen haben.

  • Seite 162: Federung Und Dämpfung Nutzen

    Betrieb 6.20 Federung und Dämpfung nutzen 6.20.1 Federung sperren Sinn einer Federung ist es, Unebenheiten von Manche Federgabeln besitzen daher eine Sperre einem Untergrund abzufedern und auszugleichen, (auch engl. Lockout genannt) auf der Krone - oder sei es auf unebenen Fahrradwegen, Feldwegen als Fernbedienung (auch engl.

  • Seite 163: Druckstufen-Dämpfer Der Federgabel Einstellen

    Betrieb 6.20.2 Druckstufen-Dämpfer der Federgabel einstellen Der Druckstufen-Dämpfer (engl. Compression Bei optimaler Einstellung wirkt die Federgabel in genannt oder abgekürzt C) ermöglicht schnelle hügligem Gelände dem Einfedern entgegen, Anpassungen vorzunehmen, um das verbleibt höher in ihrem Federweg und unterstützt Federverhalten der Federgabel bei dabei, die Geschwindigkeit beim Befahren von Veränderungen des Geländes anzupassen.

  • Seite 164: Sr Suntour High-Speed Druckstufen-Dämpfung Nutzen

    Betrieb 6.20.2.1 SR SUNTOUR High-Speed Druckstufen-Dämpfung nutzen Eine hohe Geschwindigkeit der Federgabel wird Durch die Einstellungen des Highspeed-Dämpfers z. B. auf einer Buckelpiste oder während der wird das Federverhalten der Gabel gesteuert bei Landung nach einem Sprung erzeugt. • stärkeren Stößen, •...

  • Seite 165: Sr Suntour Low-Speed Druckstufen-Dämpfung Nutzen

    Betrieb 6.20.2.2 SR SUNTOUR Low-Speed Druckstufen-Dämpfung nutzen Eine langsame Geschwindigkeit der Federgabel Durch die Einstellungen des Lowspeed-Dämpfers wird z. B. durch das Durchfahren von wird das Federverhalten der Gabel gesteuert bei Bodenwellen erzeugt. • versetzten Sprüngen • Verlagerungen des Fahrergewichts und •...

  • Seite 166: Sr Suntour Druckstufen-Dämpfer Einstellen

    Betrieb 6.20.3 SR SUNTOUR Druckstufen-Dämpfer einstellen Abbildung 164: SR SUNTOUR-Druckstufendämpfer in offener (1) und geschlossener (2) Position  Druckstufen-Einsteller in die Position OPEN stellen.  Der Druckstufendämpfer ist geöffnet.  Druckstufen-Einsteller in die Position LOCK stellen.  Der Druckstufendämpfer ist gesperrt. ...

  • Seite 167: Kettenschaltung Shimano Rapidfire Schalten

    Betrieb 6.21 Schaltung Die Wahl des passenden Gangs ist Voraussetzung für körperschonendes Fahren und die einwandfreie Funktion des elektrischen Antriebssystems. Die optimale Trittfrequenz liegt zwischen 70 und 80 Umdrehungen pro Minute.  Während des Schaltvorganges das Treten kurz unterbrechen. Dadurch wird das Schalten erleichtert und die Abnutzung des Antriebsstranges reduziert.

  • Seite 168: Nabenschaltung Shimano Nutzen

    Betrieb 6.22.2 Nabenschaltung SHIMANO nutzen Gilt nur für Pedelecs mit dieser Ausstattung VORSICHT Sturz durch Fehlanwendung Wird während des Schaltvorgangs zuviel Druck auf die Pedale ausgeübt und der Schalthebel betätigt oder werden mehrere Gänge auf einmal geschaltet, können die Füße von den Pedalen abrutschen.

  • Seite 169: Eshift Nutzen

    Betrieb 6.22.3 eShift nutzen 6.22.3.2 eShift mit manueller SHIMANO-DI2- Nabenschaltungen nutzen Unter eShift versteht man die Einbindung von Gilt nur für Pedelecs mit dieser Ausstattung elektronischen Schaltsystemen in das elektrische Antriebssystem. Bei jedem Gangwechsel wird der eingelegte Gang kurzzeitig auf dem Bordcomputer eingeblendet. 6.22.3.1 eShift mit SHIMANO-DI2-Automatik- Nabenschaltungen nutzen Da der Motor den Schaltvorgang erkennt und...
  • Seite 170 Betrieb 6.22 Parken 6 Als Diebstahlschutz, Akku entfernen (siehe Hinweis Kapitel 6.16.1.1). 7 Pedelec nach jeder Fahrt reinigen und pflegen, Durch Hitze oder direkte Sonneneinstrahlung siehe Kapitel 7.2. kann der Reifenfülldruck über den zulässigen Maximaldruck ansteigen. Hierdurch kann der Checkliste nach jeder Fahrt Reifen zerstört werden.

  • Seite 171: Schnellverstellbaren Vorbau Eindrehen

    Betrieb 6.22.1 Schnellverstellbaren Vorbau 6.22.2 Pedal einklappen eindrehen Pedal reinigen (siehe Kapitel 7.2.4).  Gilt nur für Pedelecs mit dieser Ausstattung 1 Pedal-Faltriegel (1) mit zwei Finger nach unten Zum platzsparenden Abstellen den ziehen und in der Position festhalten. schnellverstellbaren Vorbau eindrehen. ...

  • Seite 172: Reinigung, Pflege Und Inspektion

    Reinigen, Pflegen und Inspektion Reinigung, Pflege und Inspektion  Pedelec nach Checklisten reinigen, pflegen und inspizieren. Durch das Einhalten dieser Maßnahmen kann die Betriebssicherheit erhöht, der Verschleiß von Bauteilen vermindert, die Lebensdauer von Bauteilen verlängert und die Sicherheit gewährleistet werden. Checkliste: Vor jeder Fahrt Checkliste: Wöchentliche Arbeiten Kette reinigen...
  • Seite 173 Reinigen, Pflegen und Inspektion Checkliste: Monatliche Arbeiten Checkliste: Monatliche Arbeiten Akku reinigen siehe Kapitel 7.3.2 Nabe reinigen siehe Kapitel 7.3.12   Bordcomputer reinigen siehe Kapitel 7.3.1 Rahmen reinigen siehe Kapitel 7.3.4    Bordcomputer reinigen siehe Kapitel 7.3.1 ...
  • Seite 174 Reinigen, Pflegen und Inspektion Checkliste: Mindestens halbjährliche Arbeiten (oder alle Checkliste: Mindestens halbjährliche Arbeiten (oder alle 1000 km) 1000 km)  Bowdenzüge Schaltung prüfen siehe Kapitel 7.5.16.2  Steuerlager prüfen siehe Kapitel 8.5.6 Handbremse pflegen siehe Kapitel 7.4.18.1 Vorbau pflegen siehe Kapitel 7.4.6 ...
  • Seite 175 Reinigen, Pflegen und Inspektion VORSICHT WARNUNG Sturz und Fallen bei unbeabsichtigter Sturz durch Bremsversagen Aktivierung Öl oder Schmiermittel auf der Bremsscheibe Bei unbeabsichtigter Aktivierung des elektrischen einer Scheibenbremse bzw. auf der Felge einer Antriebssystems besteht Verletzungsgefahr. Felgenbremse können zu einem totalen Ausfall der Bremse führen.

  • Seite 176: Rundlauf Rad Prüfen

    Reinigen, Pflegen und Inspektion Vor jeder Fahrt 7.1.5 Gepäckträger prüfen Durch das Einhalten dieser Reinigungsanleitung kann der Verschleiß von Bauteilen vermindert, die 1 Pedelec am Rahmen festhalten. Gepäckträger Betriebsdauer erhöht und die Sicherheit gewähr- mit der anderen Hand festhalten. leistet werden. 2 Durch Hin- und Herbewegen des 7.1.1 Schutzeinrichtungen prüfen...

  • Seite 177: Feder-Sattelstütze Prüfen

    Reinigen, Pflegen und Inspektion 7.1.9 Feder-Sattelstütze prüfen  Feder-Sattelstütze ein- und ausfedern.  Treten beim Ein- und Ausfedern ungewöhnliche Geräusche auf oder gibt die Feder-Sattelstütze ohne Widerstand nach Pedelec außer Betrieb nehmen. Fachhandel kontaktieren. 7.1.10 Klingel prüfen 1 Taste der Klingel nach unten drücken. 2 Taste zurückschnellen lassen.

  • Seite 178: Nach Jeder Fahrt

    Reinigen, Pflegen und Inspektion Nach jeder Fahrt 7.2.4 Pedale reinigen Durch das Einhalten dieser Reinigungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewähr- leistet werden. Um das Pedelec nach jeder Fahrt zu reinigen,  Pedale mit einer Bürste und Seifenlauge sollten griffbereit liegen: reinigen.

  • Seite 179: Grundreinigung

    Reinigen, Pflegen und Inspektion Grundreinigung Durch das Einhalten der 7.3.2 Akku reinigen Grundreinigungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Für die Grundreinigung wird benötigt: VORSICHT Werkzeug Reinigungsmittel Brand und Explosion durch Wassereintritt Der Akku ist nur gegen einfaches Spritzwasser Handschuhe Zahnbürste...

  • Seite 180: Schutzbleche Und Seitenständer Reinigen

    Reinigen, Pflegen und Inspektion 7.3.4 Rahmen, Gabel, Gepäckträger 7.3.7 Griffe reinigen Schutzbleche und Seitenständer reinigen 1 Griffe mit Schwamm, Wasser und Seifenlauge reinigen. 2 Bauteil mit Wasser aus einer Gießkanne 1 Je nach Intensität und Hartnäckigkeit der abspülen. Verschmutzung die Bauteile komplett mit 3 Nach der Reinigung Gummigriffe pflegen Spülmittel einweichen.

  • Seite 181: Speichen Und Speichennippel Reinigen

    Reinigen, Pflegen und Inspektion 7.3.9 Sattel reinigen 7.3.12 Nabe reinigen 1 Den Sattel mit lauwarmem Wasser und einem 1 Schutzhandschuhe anziehen. mit Seifenlauge angefeuchteten Tuch reinigen. 2 Schmutz von Nabe mit Schwamm und 2 Bauteil mit Wasser aus einer Gießkanne Seifenlauge entfernen.

  • Seite 182: Bremse Reinigen

    Reinigen, Pflegen und Inspektion 7.3.15 Bremse reinigen 7.3.18 Kette reinigen 7.3.15.1 Handbremse reinigen Hinweis  Die Handbremsen vorsichtig mit einem  Niemals aggressive (säurehaltige) Reiniger, feuchten, weichen Tuch reinigen. Rostlöser oder Entfetter bei der Reinigung der Kette verwenden. 7.3.16 Bremsscheibe reinigen ...

  • Seite 183: Rahmen Pflegen

    Reinigen, Pflegen und Inspektion Pflege 7.4.1 Rahmen pflegen Durch das Einhalten der Pflegeanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Hinweis  Auf Glanzlacken ist Hartwachspolitur oder Schutzwachs besonders beständig. Diese Produkte aus dem Autozubehörhandel sind ungeeignet für matte Lackierungen.

  • Seite 184: Vorbau Pflegen

    Reinigen, Pflegen und Inspektion 4 Beim Speedlifter Twist zusätzlich den 7.4.3 Gepäckträger pflegen Entriegelungsbolzen im Speedlifter-Körper einölen. 5 Um die Bedienkraft des Schnellspannhebels zu reduzieren, etwas säurefreies Schmierfett 1 Gepäckträger mit einem Tuch abtrocknen. zwischen den Vorbau Schnellspannhebel und 2 Gepäckträger mit Sprühwachs einsprühen und das Gleitstück geben.

  • Seite 185: Sattelstütze Pflegen

    Reinigen, Pflegen und Inspektion 7.4.9 Sattelstütze pflegen 7.4.11 Leder-Sattel pflegen 1 Verschraubungen vorsichtig mit Sprühwachs konservieren. Dabei darauf achten, dass kein Wachs auf die Metallkontaktflächen kommt. Handelsübliche Leder-Pflegemittel erhält Leder 2 Jährlich die Schutzschicht aus Montagepaste geschmeidig und widerstandsfähig, frischt die der Metallkontaktflächen von Sattelstütze und Farbe auf und verbessert bzw.

  • Seite 186: Schaltung Pflegen

    Reinigen, Pflegen und Inspektion 7.4.14 Schaltung pflegen 7.4.16 Kette pflegen 7.4.14.1 Schaltwerk Gelenkwellen und Schal- pflegen tungsrollen Zeitungspapier oder Papiertücher zum Auffangen  von Kettenöl unterlegen. 1 Hinterrad hochheben.  Gelenkwellen und Schaltungsrollen des 2 Zügig die Kurbel entgegen dem Uhrzeigersinn Schaltwerks und Umwerfers mit Teflon-Spray drehen.

  • Seite 187: Kette Mit Rundum-Kettenschutz Pflegen

    Reinigen, Pflegen und Inspektion 7.4.18 Bremse pflegen 7.4.16.1 Kette mit Rundum-Kettenschutz pflegen 7.4.18.1 Handbremse pflegen Zeitungspapier oder Papiertücher zum Auffangen  von Kettenöl unterlegen. 1 Hinterrad hochheben. Hinweis 2 Zügig die Kurbel entgegen dem Uhrzeigersinn drehen.  Niemals Handbremse mit Entfetter oder Kriechölspray behandeln.

  • Seite 188: Fülldruck Prüfen

    Reinigen, Pflegen und Inspektion Inspektion Zur Inspektion werden folgende Werkzeuge benö- 7.5.1.1 Fülldruck prüfen tigt. Hinweis Handschuhe Bei zu geringem Fülldruck erreicht der Reifen nicht seine Tragfähigkeit. Der Reifen ist nicht Ringschlüssel stabil und kann von der Felge springen. 8 mm, 9 mm,10 mm, 13 mm, 14 mm und 15 mm Bei zu hohem Fülldruck kann der Reifen platzen.
  • Seite 189 Reinigen, Pflegen und Inspektion Blitzventil 6 Die Ventilkappe festschrauben. Gilt nur für Pedelecs mit dieser Ausstattung 7 Die Felgenmutter mit den Fingerspitzen leicht gegen die Felge schrauben. Der Fülldruck kann beim einfachen Blitzventil  Bei Bedarf Fülldruck korrigieren (siehe nicht gemessen werden. Daher wird der Fülldruck Kapitel 6.5.8.1).

  • Seite 190: Reifen Prüfen

    Reinigen, Pflegen und Inspektion 7.5.1.2 Reifen prüfen 2 Den Verschleiß der Seitenwände prüfen. Treten Risse auf, muss der Reifen gewechselt Beim Fahrradreifen hat das Profil weit weniger werden. Bedeutung als z. B. beim Autoreifen. Daher kann der Reifen, mit Ausnahme von Geländefahrräder Reifen, auch mit abgefahrenem Profil noch weiterbetrieben werden.

  • Seite 191: Felgen Prüfen

    Reinigen, Pflegen und Inspektion 7.5.1.3 Felgen prüfen 7.5.1.5 Nippelbett prüfen Die Nippellöcher können das Reifenbett WARNUNG schwächen.  Prüfen, ob ausgehend von den Nippellöchern Sturz durch abgenutzte Felge Risse auftreten. Eine abgenutzte Felge kann brechen und das  Sind Risse ausgehend von den Nippellöchern Rad blockieren.

  • Seite 192: Bremssystem Prüfen

    Reinigen, Pflegen und Inspektion 7.5.2 Bremssystem prüfen 7.5.2.2 Hydraulisches Bremssystem prüfen VORSICHT 1 Handbremse ziehen und prüfen, ob Bremsflüssigkeit aus den Leitungen, Anschlüssen oder an den Bremsbelägen Sturz durch Versagen der Bremse austritt. Abgefahrene Bremsscheibe und Bremsbeläge sowie fehlendes Hydrauliköl in der Bremsleitung 2 Tritt an einer Stelle Bremsflüssigkeit aus, mindern die Bremsleistung.

  • Seite 193: Gilt Nur Für Pedelecs Mit Dieser Ausstattung

    Reinigen, Pflegen und Inspektion 7.5.2.4 Scheibenbremse prüfen Gilt nur für Pedelecs mit dieser Ausstattung Bremsbeläge prüfen Bremsscheiben prüfen  Prüfen, ob die Stärke der Bremsbeläge an Handschuhe anziehen, da die Bremsscheibe  sehr scharf ist. keiner Stelle geringer als 1,8 mm und die von Bremsbelag und Trägerplatte geringer als 1 Bremsscheibe anfassen und durch leichtes 2,5 mm ist.

  • Seite 194: Rücktrittbremse Prüfen

    Reinigen, Pflegen und Inspektion 7.5.2.5 Rücktrittbremse prüfen Gilt nur für Pedelecs mit dieser Ausstattung An der Rücktrittbremse gibt es scharfe Ecken und  Kanten. Handschuhe tragen. 1 Gegenhalter festhalten und prüfen, ob er fest am Hinterbau-Unterrohr sitzt.  Schraube am Gegenhalter festschrauben, wenn sie lose ist.

  • Seite 195: V-Bremse Einstellen

    Reinigen, Pflegen und Inspektion 7.5.2.6 Felgenbremse prüfen Gilt nur für Pedelecs mit dieser Ausstattung Bremsbeläge prüfen V-Bremse einstellen  Es wird empfohlen, bei jedem zweiten  Prüfen, ob die Bremswirkung nach einem Bremsbelagswechsel auch die Felgen zu Drittel des Weg der Handbremse einsetzt. erneuern.

  • Seite 196: Fahrlicht Prüfen

    Reinigen, Pflegen und Inspektion 7.5.10 Fahrlicht prüfen 1 Kabelanschlüsse am Scheinwerfer und  Leuchten Scheinwerfer oder Rücklicht nicht, Pedelec außer Betrieb nehmen. Fachhandel Rücklicht auf Beschädigungen, Korrosion und kontaktieren. festen Sitz prüfen. 4 Pedelec 5 m von der Wand stellen. ...

  • Seite 197: Lenker Prüfen

    Reinigen, Pflegen und Inspektion 7.5.11 Vorbau prüfen 7.5.14 Sattelstütze prüfen 1 Sattelstütze aus dem Rahmen nehmen.  Der Vorbau und das Schnellspannsystem 2 Sattelstütze auf Korrosion und Risse prüfen. müssen in regelmäßigen Abständen geprüft und gegebenenfalls im Fachhandel eingestellt 3 Sattelstütze wieder einbauen. werden.

  • Seite 198: Schaltung Prüfen

    Reinigen, Pflegen und Inspektion 7.5.16 Schaltung prüfen 2 Die Ketten- bzw. Riemenspannung über eine komplette Umdrehung der Kurbel an drei bis 1 Prüfen, ob alle Komponenten der Schaltung vier Stellen prüfen. frei von Beschädigungen sind. 2 Sind Komponenten beschädigt, Fachhandel kontaktieren.

  • Seite 199: Schaltung Einstellen

    Reinigen, Pflegen und Inspektion 7.5.17 Schaltung einstellen 7.5.18 Seilzugbetätigte Schaltung, zweizügig einstellen 7.5.17.1 ROHLOFF Nabe einstellen Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung  Um eine leichtgängige Schaltung zu erhalten, 1 Prüfen, ob Schaltzugspannung so eingestellt die Einstellhülsen unter der Kettenstrebe des ist, dass beim Drehen des Schaltgriffs ein Rahmens einstellen.

  • Seite 200: Seilzugbetätigter Drehgriffschalter, Zweizügig Einstellen

    Reinigen, Pflegen und Inspektion 7.5.19 Seilzugbetätigter Drehgriffschalter, zweizügig einstellen Gilt nur für Pedelecs mit dieser Ausstattung  Um eine leichtgängige Schaltung zu erhalten, die Einstellhülse am Schalthebelgehäuse einstellen.  Beim Drehen des Drehgriffschalters ist ein Drehspiel von 2 bis 5 mm (1/2 Gang) spürbar. Abbildung 222: Drehgriffschalter mit Einstellhülsen (1) mit Drehspiel (2) 7.5.20 Seitenständer Standfestigkeit...

  • Seite 201: Inspektion Und Wartung

    Inspektion und Wartung Inspektion und Wartung Erstinspektion Bauteilabhängige Wartung Hochwertige Bauteile benötigen eine zusätzliche nach 200 km oder 4 Wochen nach dem Kauf Wartung. Die Arbeiten erfordern Fachkenntnisse sowie Spezialwerkzeuge und spezielle Durch Vibrationen beim Fahren können sich Schmiermittel. Wenn die vorgeschriebenen Schrauben und Federn, die bei der Produktion Wartungen und Verfahren nicht ausgeführt des Pedelecs fest angezogen sind, setzen bzw.
  • Seite 202 Inspektion und Wartung Inspektions- und Wartungsintervalle Federgabel Inspektions- und Wartungsintervalle Sattelstütze SR SUNTOUR Federgabel by.schulz Feder-Sattelstütze Wartung 1 alle 50 Stunden Wartung nach den ersten   250 km, danach alle 1.500 km Wartung 2 alle 100 Stunden  eightpins Feder-Sattelstütze FOX Federgabel Abstreifer reinigen 20 Stunden...
  • Seite 203 Inspektion und Wartung Inspektions- und Wartungsintervalle Hinterbau-Dämpfer Inspektions- und Wartungsintervalle Nabe ROCKSHOX Hinterbau-Dämpfer SHIMANO 11-Gang-Nabe Luftkammer-Baugruppe warten alle 50 Stunden interner Ölwechsel und Wartung 1.000 km ab  Beginn der Verwendung, Dämpfer und Feder warten alle 200 Stunden   danach alle 2 Jahre bzw.
  • Seite 204 Inspektion und Wartung VORSICHT WARNUNG Gefahr für die Umwelt durch Giftstoffe Verletzung durch beschädigte Bremsen In der Bremsanlage befinden sich giftige und Zur Reparatur der Bremse werden umweltschädliche Schmierstoffe und Öle. Fachkenntnisse und Spezialwerkzeug benötigt. Gelangen diese in die Kanalisation oder das Eine fehlerhafte oder unzulässige Montagearbeit Grundwasser, werden diese vergiftet.
  • Seite 205 Inspektion und Wartung Große Inspektion durchführen Durch das Einhalten der Inspektions- und Wartungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Diagnose und Dokumentation Ist-Zustand Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion/War- Annah- Inspektion Tests Ablehnung...
  • Seite 206 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung monatlich Reinigung … Kapitel 7.3.7 o.k. Dreck Reinigen monatlich Pflegen Kapitel 7.4.8 … o.k. Unbehandelt Talkum Griffe vor jeder Verschleiß, Befesti- Kapitel 7.1.11 … o.k. fehlt, wackelt Schrauben nachzie- Fahrt...
  • Seite 207 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung 6 Monate Wachsen … Kapitel 7.4.10 o.k. Unbehandelt Wachsen 6 Monate Verschleiß Kapitel 7.5.1.3 … o.k. Defekte Felge neue Felge nach Felgen Stückliste monatlich Verschleiß Brems- Kapitel 7.5.2.4 …...
  • Seite 208 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung monatlich Reinigung … Kapitel 7.3.8 o.k. Dreck Reinigen 6 Monate Pflegen … Kapitel 7.4.9.2 o.k. Unbehandelt Montagepaste Carbon-Sattel- stütze 6 Monate Komplettreinigung, … Kapitel 8.6.8.1 o.k.
  • Seite 209 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung 50 Stun- Entlüftung … siehe Hersteller o.k. 50 Stun- Reinigen … siehe Hersteller o.k. 200 Stun- Entlüftung … siehe Hersteller o.k. ROCKSHOX Feder-Sattel- stütze 200 Stun- Komplettwartung …...
  • Seite 210 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung Antrieb/Schaltung Kette/Kassette/ 6 Monate auf Schäden prüfen auf Schäden … o.k. Schaden ggf. befestigen oder Ritzel/Ketten- prüfen neu nach Stückliste blatt Kettenschutz/ 6 Monate auf Schäden prüfen auf Schäden …...
  • Seite 211 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung Sonstiges vor jeder Festigkeit Kapitel 7.1.5 … o.k. locker Feste Fahrt monatlich Dreck … Kapitel 7.3.4 o.k. Dreck Reinigen Gepäckträger 6 Monate Pflege … Kapitel 7.4.3 o.k.

  • Seite 212: Rahmen Inspizieren

    Inspektion und Wartung 8.5.1 Rahmen inspizieren 8.5.3 Hinterbau-Dämpfer inspizieren und warten 1 Rahmen auf Risse, Verformungen und Gilt nur für Pedelecs mit dieser Ausstattung Lackschäden prüfen.  Liegen Risse, Verformungen oder Lackschäden vor, Pedelec außer Betrieb WARNUNG nehmen. Neuer Rahmen nach Stückliste. Verletzung durch Explosion 8.5.1.1 Carbon-Rahmen inspizieren Die Luftkammer steht unter Druck.

  • Seite 213: Getriebenabe Inspizieren

    Inspektion und Wartung 8.5.5 Vorbau inspizieren VORSICHT Durch Belastung können sich falsch angezogene Schrauben lösen. Hierdurch kann der Vorbau Gefahr für die Umwelt durch Giftstoffe seinen festen Sitz verlieren. Ein Sturz mit Verletzungen ist die Folge. Im Hinterbau-Dämpfer befinden sich giftige und umweltschädliche Schmierstoffe und Öle.

  • Seite 214: Achse Mit Schnellspanner Inspizieren

    Inspektion und Wartung 8.5.7 Achse mit Schnellspanner  Der Schnellspannhebel liegt bündig am inspizieren unteren Gehäuse an.  Beim Schießen des Schnellspannhebels ist ein leichter Abdruck auf der Handfläche zu sehen. VORSICHT Sturz durch gelösten Schnellspanner Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren.

  • Seite 215: Gabel Inspizieren

    Inspektion und Wartung 8.5.8 Gabel inspizieren 8.5.8.1 Carbon-Federgabel inspizieren Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG 1 Gabel ausbauen. 2 Gabel auf Risse, Verformungen und Verletzung durch Explosion Lackschäden prüfen. Die Luftkammer steht unter Druck. Bei der 3 Bei Lackschäden von Carbon-Federgabeln Wartung des Luftsystems einer defekten zwischen Kratzern in der Lackierung und Federgabel kann diese explodieren und schwere...

  • Seite 216: Sattelstütze Inspizieren

    Inspektion und Wartung 8.5.9 Sattelstütze inspizieren 8.5.9.2 BY.SCHULZ Feder-Sattelstütze inspizieren und fetten Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG 1 Sattelstütze aus dem Rahmen entfernen. Vergiftung durch Schmieröl 2 Schutz- und Sicherheitshülle entfernen. Das Schmieröl der eightpins Sattelstütze ist giftig 3 Sattelstütze innen und außen reinigen.

  • Seite 217: Rs Suntour Feder-Sattelstütze Inspizieren Und Fetten

    Inspektion und Wartung 8.5.9.3 RS SUNTOUR Feder-Sattelstütze inspizieren und fetten Gilt nur für Pedelecs mit dieser Ausstattung 1 Sattelstütze aus dem Rahmen entfernen. 2 Schutz- und Sicherheitshülle entfernen. 3 Sattelstütze auf Kratzer, Risse und Brüche untersuchen.  Beschädigte Sattelstütze nach Stückliste wechseln.
  • Seite 218 Fehlersuche, Störungsbeseitigung und Reparatur Fehlersuche, Störungsbeseitigung und Reparatur Schmerzen vermeiden Das Pedelec ist sowohl ein Fortbewegungsmittel als auch ein Sportgerät, das die Gesundheit fördert. Nach den ersten Fahrten kann am nächsten Tag ein Muskelkater entstehen. Niemals sollten jedoch dauerhafte Schmerzen während oder nach einer Fahrt auftreten.

  • Seite 219: Hüftschmerzen

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.1 Sitzbeschwerden Bei etwa 50 % aller Pedelecfahrenden treten Lösung Sitzbeschwerden auf: • Eine optimale Fahrposition einnehmen • Druckschmerzen der Sitzknochen, (siehe Kapitel 6.5.3). • Schmerzen im unteren Rücken und • Sattelhöhe und -neigung anpassen (siehe •...

  • Seite 220: Schmerzen In Nacken Und Schulter

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.4 Schmerzen in Nacken und Schulter Durch die nach vorne gebeugte Haltung auf dem Lösung Pedelec lastet das Gewicht des Oberkörpers auf • Eine aufrechtere Fahrposition vermindert den Schultern. Je gestreckter die Position ist, sofort die Schmerzen. desto mehr Belastung tragen die Schultern.

  • Seite 221: Fußschmerzen

    Fehlersuche, Störungsbeseitigung und Reparatur 9.1.7 Knieschmerzen Pedelecfahren ist eine Kniegelenk-Schonende Lösung Sportart und wird für Sportanfänger empfohlen. • Fachhandel kontaktieren. Pedelec Über das Knie werden beim Pedalieren vom anpassen lassen (siehe Kapitel 6.5). Oberschenkel zum Fuß hin sehr große Kräfte Anschließend das Rad vermessen.

  • Seite 222: Fehlermeldung

    Fehlersuche, Störungsbeseitigung und Reparatur Antriebssystem 9.2.2 Fehlermeldung Bei einer angezeigten Fehlermeldung folgende Die Komponenten des Antriebssystems werden Handlungsschritte durchgehen: ständig automatisch geprüft. Wird ein Fehler festgestellt, erscheint eine Fehlermeldung auf 1 Nummer der Systemmeldung merken. Eine dem Bordcomputer. Abhängig von der Art des Tabelle mit allen Fehlermeldungen befindet Fehlers wird der Antrieb gegebenenfalls sich im Kapitel...

  • Seite 223: Fehlersuche, Störungsbeseitigung Und Reparatur

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.3 Unterstützungsfunktionsfehler Symptom Ursache / Möglichkeit Abhilfe Akkuladung prüfen. Ist der Akku ausreichend geladen? Ist der Akku fast leer, aufladen. Bei sommerlichen Wetter lange Antriebssystem ausschalten. Steigungen fahren oder über lange Eine Weile warten und erneut prüfen. Zeit mit einer schweren Last fahren.
  • Seite 224 Fehlersuche, Störungsbeseitigung und Reparatur 9.2.4 Akkufehler Symptom Ursache / Möglichkeit Abhilfe Der Akku verliert seine Der Akku befindet sich möglicherweise  Alten durch neuen Akku ersetzen. Ladung schnell. am Ende seiner Nutzungsdauer. Netzstecker des Ladegeräts abziehen und erneut einstecken. Ist der Netzstecker des Ladegeräts Ladevorgang wiederholen.

  • Seite 225: Beleuchtung Funktioniert Nicht

    Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Rauch tritt aus dem Akku Sofort vom Akku entfernen. aus. Sofort Feuerwehr kontaktieren. An alle Warnhinweise aus Kapitel 2 Sicherheit halten. Tabelle 78: Fehlerlösung Akku 9.2.5 Bordcomputer-Fehler Symptom Ursache / Möglichkeit Abhilfe Akku aufladen Der Akkuladestand ist möglicherweise...

  • Seite 226: Probleme Mit Scheibenbremse

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.6 Probleme mit Scheibenbremse Symptom Ursache / Möglichkeit Abhilfe Klingeln und  Fachhandel kontaktieren. Einen City- oder Trekkingreifen Störgeräusche der Fahren mit Geländereifen auf Asphalt. einbauen. Scheibenbremse  Bremsscheibe gründlich mit Spiritus oder Bremsreiniger Verschmutzte oder Verfettete Bremsscheibe reinigen.

  • Seite 227: Probleme Mit Rücktrittbremse

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.8 Probleme mit Rücktrittbremse Symptom Ursache / Möglichkeit Abhilfe Fachhandel kontaktieren. Bremsnabe ölen. Bremse ist zu empfindlich Bremsschuheinheit ersetzen. Fachhandel kontaktieren. Bremsschuheinheit ersetzen. Bremse ist zu schwach Sollte das Problem weitehinbestehen, interne Einheit der Nabe tauschen. Die Pedale müssen zu Fachhandel kontaktieren.

  • Seite 228: Probleme Mit Felgenbremse

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.9 Probleme mit Felgenbremse Symptom Ursache / Möglichkeit Abhilfe  Dies ist keine Fehlfunktion. Während den ersten ca. 50 km Fahrt Einbremsen. Die volle Bremsleistung nach einem Bremsbelagwechsel, die Felgen und Bremsbeläge entwickelt sich bei einer Felgenbremse regelmäßig kontrollieren und durch Reinigung vorhandene erst nach mehreren Kilometern.

  • Seite 229: Zu Schnelles Ausfedern

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.8 Problem Federgabel SR SUNTOUR 9.2.8.1 Zu schnelles Ausfedern Die Federgabel federt zu schnell aus, wodurch ein Gabelkopf und Lenker werden nach oben „Pogo-Effekt“ entsteht, bei dem das Rad ausgelenkt, wenn das Rad vom Boden unkontrolliert vom Gelände abhebt. Traktion und zurückspringt.

  • Seite 230: Zu Langsames Ausfedern

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.8.2 Zu langsames Ausfedern Die Gabel federt nach dem Abfedern einer Die Gabel bleibt im eingefederten Zustand, Unebenheit nicht schnell genug aus. Die Gabel wodurch Lenkkopf und Lenker eine niedrigere bleibt auch über nachfolgende Unebenheiten Position einnehmen. Das Körpergewicht wird hinweg eingefedert, wodurch sich der Federweg beim Aufprall nach vorn verlagert (grüne Linie).

  • Seite 231: Federung Am Berg Zu Weich

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.8.3 Federung am Berg zu weich Die Gabel federt am Tiefpunkt des Geländes ein. Körpergewicht verlagert sich nach vorn und das Der Federweg ist schnell aufgebraucht, das Pedelec verliert an Schwung. Abbildung 231: Zu weiche Federung der Federgabel am Berg Lösung ...

  • Seite 232: Zu Harte Dämpfung Bei Unebenheiten

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.8.4 Zu harte Dämpfung bei Unebenheiten Beim Auftreffen auf die Unebenheit federt die Lenkkopf und Lenker werden deutlich nach oben Gabel zu langsam ein und das Rad hebt von der ausgelenkt, wodurch die Kontrolle beeinträchtigt Unebenheit ab. Die Traktion nimmt ab, wenn das werden kann.

  • Seite 233: Probleme Mit Nabenschaltung

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.11 Probleme mit Nabenschaltung Symptom Ursache / Möglichkeit Abhilfe Drehen sich die Pedale, ist ein Geräusch zu hören. Alle Gänge außer 1. Wird das Pedelec nach hinten geschoben, ist ein Alle Gänge außer 1. Geräusch zu hören. Beim Schalten treten Geräusche und Alle Gänge.
  • Seite 234 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Die Räder blockieren,  wenn das Pedelec nach Fachhandel kontaktieren. hinten geschoben wird. Beim Bremsen treten  ungewöhnliche Fachhandel kontaktieren. Geräusche auf. Die Drehung fühlt sich bei  der freien Drehung Fachhandel kontaktieren.

  • Seite 235: Probleme Mit Freilauf

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.7 Probleme mit Freilauf Symptom Ursache / Möglichkeit Abhilfe Nach Montage, Hülle wurde vergessen.  Fachhandel kontaktieren. Korrekte Montage prüfen. Freilauf blockiert Nach Montage, Hülse wurde durch zu  Fachhandel kontaktieren. Länge der Hülse messen. Ist die festes Anziehen der Steckachse Hülse kürzer als 15,4 mm, Hülse tauschen.

  • Seite 236: Probleme Mit Dem Riemen

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.10 Probleme mit dem Riemen Symptom Ursache / Möglichkeit Abhilfe Übermäßiger Schlamm oder Schmutz Schlamm oder Schmutz aus dem Antriebssystem entfernen. im Antriebssystem. Abgesprungene Riemen können beschädigt worden sein und sollten ausgetauscht werden. Fachhandel kontaktieren (Riemenscheiben und Riemen überprüfen und bei Bedarf austauschen).
  • Seite 237 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Falsche Riemenspannung.  Fachhandel kontaktieren (Riemen nachspannen und mit zugelassenen Werkzeug messen). Das Riemensystem hat seine Fachhandel kontaktieren Spannung verloren. Der Fachhandel überprüft, • ob sich das Hinterrad, das Exzenter-Tretlager oder das Ausfallende verschoben hat, •...
  • Seite 238 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Trockene, staubige Triebstrang komplett mit Wasser und Seife reinigen, vollständig Umgebungsbedingungen. trocknen lassen. Das Auftragen von trockenem Silikon auf einen sauberen Riemen kann helfen. Fehlausrichtung des Antriebssystems. Fachhandel kontaktieren Der Fachhandel stellt sicher, dass •...
  • Seite 239 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Übermäßige Abweichung Riemenscheibe und Kurbelarm nicht  Fachhandel kontaktieren (Riemenscheiben- konzentrisch. Befestigungsschrauben lösen. Riemenscheibe auf dem Spannungsmesswerte Spider zentrieren. Riemenscheiben-Befestigungsschrauben nach ordnungsgemäßer nachziehen.). Riemenmontage. Tabelle 85: Fehler Riemen 03403431_Y.Y_21.09.2022...

  • Seite 240: Probleme Mit Den Reifen

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.10 Beleuchtung funktioniert nicht Symptom Ursache / Möglichkeit Abhilfe Die Vorderlicht oder die Pedelec sofort außer Betrieb nehmen. Rücklicht leuchtet nicht Die Projektierung ist möglicherweise auf, selbst wenn der inkorrekt. Die Lampe ist defekt. Fachhandel kontaktieren. Schalter gedrückt wird.

  • Seite 241: Sonstige Fehler

    Fehlersuche, Störungsbeseitigung und Reparatur 9.2.13 Sonstige Fehler Symptom Ursache / Möglichkeit Abhilfe Beim Drücken eines Betrieb des gedrückten Schalters  Das ist keine Fehlfunktion. Schalters ertönen zwei wurde deaktiviert. Pieptöne und der Schalter kann nicht betätigt werden. Es ertönen drei Pieptöne. Es ist ein Fehler oder eine Warnung ...

  • Seite 242: Federgabel Reparieren

    Fehlersuche, Störungsbeseitigung und Reparatur Reparatur 9.4.3 Federgabel reparieren Für viele Reparaturen werden Spezialkenntnisse und -werkzeuge benötigt. Daher darf nur im Fachhandel Reparaturen durchführt werden, wie: 9.4.3.1 Lackschäden an der Gabel beseitigen • Reifen, Schlauch und Speichen wechseln, 1 Lackschäden mit Schleifpapier der Körnung •...

  • Seite 243: Reifenfreiheit Federgabel Prüfen

    Fehlersuche, Störungsbeseitigung und Reparatur 9.4.4 Fahrlicht austauschen  Im Austausch nur Komponenten der entsprechenden Leistungsklasse verwenden. 9.4.5 Scheinwerfer einstellen  Der Scheinwerfer ist so einzustellen, dass ihr Lichtkegel 10 m vor dem Pedelec auf die Fahrbahn fällt (siehe Kapitel 6.4). 9.4.6 Reifenfreiheit Federgabel prüfen Jedes Mal, wenn ein Reifen einer Federgabel...

  • Seite 244: Wiederverwerten Und Entsorgen

    Wiederverwerten und Entsorgen Wiederverwerten und Entsorgen Dieses Gerät ist entsprechend der einer Verwertung zugeführt werden. Durch europäischen Richtlinie 2012/19/EU getrenntes Sammeln und Recycling werden die über Elektro- und Elektronik-Altgeräte Rohstoffreserven geschont und es ist (waste electrical and electronic equipment sichergestellt, dass beim Recycling des Produkts - WEEE) und der Richtlinie für und/oder der Akkus alle Bestimmungen zum Altakkumulatoren (Richtlinie 2006/66/EG)
  • Seite 245 Wiederverwerten und Entsorgen Abfallart Entsorgung Entsorgen Restmüll Restmülltonne (Graue Tonne) Biologisch abbaubare Schmierstoffe, Restmülltonne (Graue Tonne) Biologisch abbaubare Öle Biologisch abbaubare Ölverschmierte Putzlappen Glühlampen, Halogenleuchtmittel Restmülltonne (Graue Tonne) Gefährlicher Abfall Wiederverwerten Batterien, Akkus Rückgabe an den Akku-Hersteller. Elektrogeräte: Abgabe an kommunale Sammelstelle für Elektroschrott Motor Bordcomputer Bildschirm...
  • Seite 246 Dokumente Dokumente 11.1 Montageprotokoll Rahmennummer: Datum: Maßnahmen bei Komponenten Beschreibung Kriterien Ablehnung Montage/Inspektion Tests Annahme Ablehnung Vorderrad Montage o.k. locker Schnellspanner justieren Seitenständer Befestigung prüfen Funktionsprüfung o.k. locker Schrauben nachziehen Reifendruck zu niedrig/ zu Bereifung Reifendruckprüfung o.k. Reifendruck anpassen hoch auf Schäden prüfen, Außerbetriebnahme, neuer Rahmen...

  • Seite 247: Technische Kontrolle, Prüfen Auf Sicherheit, Probefahrt

    Dokumente Antrieb/Schaltung Kette/Kassette/Ritzel/ ggf. befestigen oder neu nach auf Schäden prüfen o.k. Schaden Kettenblatt Stückliste Kettenschutz/ auf Schäden prüfen o.k. Schaden neu nach Stückliste Speichenschutz Tretlager/Kurbel Befestigung prüfen o.k. locker Schrauben nachziehen Pedale Befestigung prüfen o.k. locker Schrauben nachziehen Schalthebel Befestigung prüfen Funktionsprüfung o.k.

  • Seite 248: Inspektions- Und Wartungsprotokoll

    Dokumente 11.2 Inspektions- und Wartungsprotokoll Diagnose und Dokumentation Ist-Zustand Datum: Rahmennummer: Maßnahmen bei Bauteil Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Test Annahme Ablehnung Schnellspanner Vorderrad 6 Monate Montage o.k. locker justieren Schrauben Seitenständer 6 Monate Befestigung prüfen Funktionsprüfung o.k. locker nachziehen Reifendruck Reifendruck- Reifendruck...
  • Seite 249 Dokumente Inspektion Test Annahme Ablehnung Bremsanlage Schrauben Handbremse 6 Monate Befestigung prüfen o.k. locker nachziehen, Bremsflüssigkeit nachfüllen, bei Bremsflüssig- Flüssigkeitsstand Schaden Pedelec 6 Monate nach Jahreszeit o.k. zu wenig keit prüfen außer Betrieb nehmen, neue Bremsschläuche Bremsbeläge, neue Bremsbeläge, Bremsscheibe und Schaden Bremsbeläge 6 Monate...
  • Seite 250 Dokumente Inspektion Test Annahme Ablehnung Elektrisches Antriebssystem auf Schäden prüfen Funktionsprüfung o.k. keine Anzeige, Neustart, Akku fehlerhafte testen, neue Bordcomputer 6 Monate Darstellung Software, oder neues Bordcomputer, außer Betrieb nehmen, Bedieneinheit auf Funktionsprüfung o.k. keine Neustart, Schäden prüfen Reaktion Bedieneinheit- Bedieneinheit 6 Monate Hersteller...
  • Seite 251 Dokumente Notizen 03403431_Y.Y_21.09.2022...
  • Seite 252 Dokumente 11.3 Stückliste 11.3.1 Ravenna EVO 7F Disc (NL) Gent, Wave 23-15-2161, 23-15-2163 Rahmen Pegasus, FM-Z-70A23354 Aluminium, geschweist, Rahmenform und Größe: Gent | Trapez | Wave Hydro Wave: 45/50/55/60 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 ×...
  • Seite 253 Lockout-Bedienung auf der Krone Sattel SELLE ROYAL & CHINA, Essenza Plus Relaxed, Damensattel, gefedert A038UE0 Sattelstütze Pegasus, GENT: SP383; LADY: SP383W Aluminium, Fahrergewicht #kg, Federsattelstütze, 2D forged head, 6061-T6 Federweg: 45 mm Ø: 30,9 mm Länge: 300 mm Versatz: 10 mm...
  • Seite 254 Dokumente … … Schalthebel SHIMANO, NEXUS SL-C3000-7 Drehgriffschalter, 7-Gang Hinteres Schaltwerk … siehe Schaltnabe Umwerfer … … Zahhnkranz SHIMANO, SM7R45N Kleinteile, 18T Speichenschutz … … Scheinwerfer FUXON, FS-30 EB 6-12V/DC, max. 30 lx, mit Frontreflektor Rücklicht STANDWELL, ICR-12-12V 12 V DC Reflektoren …...
  • Seite 255 Dokumente 11.3.2 Ravenna EVO 8F Belt (NL) Gent, Wave 23-15-2164, 23-15-2165, 23-15-2166 Rahmen Pegasus, FM-Z-70A23353 Aluminium, geschweist, Rahmenform und Größe: Gent | Trapez | Wave Hydro Wave: 45/50/55/60 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 ×...
  • Seite 256 Lockout-Bedienung auf der Krone Sattel SELLE ROYAL & CHINA, Essenza Plus Damensattel, gefedert Relaxed, A038UE0 Sattelstütze Pegasus, GENT: SP383; LADY: SP383W Aluminium, Fahrergewicht #kg, Federsattelstütze, 2D forged head, 6061-T6 Federweg: 45 mm Ø: 30,9 mm Länge: 300 mm Versatz: 10 mm...
  • Seite 257 Dokumente … … Schalthebel SHIMANO, NEXUS SL-C6000-8 Drehgriffschalter, 8-Gang Hinteres Schaltwerk … siehe Schaltnabe Umwerfer … … Zahhnkranz GATES®, 22T SUREFIT 3-LOBE UNIFIED CDX Edelstahl, hintere Riemenscheibe, für SureFit™ 3-Lobe Zahnanzahl: 24 Pitch: 11 Speichenschutz YUNG FANG, YF-FH70-50T-B Plastik, 36H Scheinwerfer FUXON, FS-30 EB 6-12V/DC,...
  • Seite 258 Dokumente 11.3.3 Siena E7F (NL) Gent, Wave 23-15-2180, 23-15-2181 Rahmen Pegasus, FM-Z-70A23358 Aluminium, geschweist, Rahmenform und Größe: Gent | Trapez | Wave Hydro Wave: 45/50/55/60 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 × 47C (47-622) Druck: max.
  • Seite 259 KALLOY, SP-F102 Aluminium, Fahrergewicht #kg, Patentsattelstütze, 2D forged head, 6061-T6 Ø: 30,9 mm Länge: 350 mm Versatz: 7 mm Sattelklemme Pegasus, SC200 Aluminium, Ø: 34,9 mm Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI-SLIP, W/9/16”, mit Reflektor Kurbelsatz FSA, CK-220 Aluminium, Kurbelsatz: Kurbellänge: 175 mm, für...
  • Seite 260 Dokumente Reflektoren … … vorne | hinten | seitlich Gepäckträger vorne … … Gepäcktäger hinten STANDWELL, SW-ML038 Aluminium, mit MonkeyLoad System Schutzblech SUNNY WHEEL, SW-FA-311-65F/RE-1 Aluminium, 65 mm vorne | hinten Seitenständer PLETSCHER;, COMP Flex 40 … Glocke/Hupe NUVO, NH-405AP …...
  • Seite 261 Dokumente 11.3.4 Siena E7F Belt (NL) Gent, Hydro-Wave 23-15-2156, 23-15-2157 Rahmen Pegasus, FM-Z-70A23357 Aluminium, geschweist, Rahmenform und Größe: Hydro Gent | Trapez | Wave Wave: 45/50/55/60 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 × 47C (47-622) Druck: max.
  • Seite 262 Dokumente Sattelstütze Pegasus, GENT: SP383; LADY: SP383W Aluminium, Fahrergewicht #kg, Federsattelstütze, 2D forged head, 6061-T6 Federweg: 45 mm Ø: 30,9 mm Länge: 300 mm Versatz: 10 mm Sattelklemme Pegasus, SC200 Aluminium, Ø: 34,9 mm Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI-SLIP, W/9/ 16”, mit Reflektor...
  • Seite 263 Dokumente Reflektoren … … vorne | hinten | seitlich Gepäckträger vorne … … Gepäcktäger hinten STANDWELL, SW-ML079 Aluminium, mit MonkeyLoad System Schutzblech SUNNY WHEEL, SW-FA-311-65F/RE-1 Aluminium, 65 mm vorne | hinten Seitenständer PLETSCHER;, COMP Flex 40 … Glocke/Hupe Glocke, Aluminium Spiegel …...
  • Seite 264 Dokumente 11.3.5 Siena E8F (NL) Gent, Wave 23-15-2154, 23-15-2155 Rahmen Pegasus, FM-Z-70A23356 Aluminium, geschweist, Rahmenform und Größe: Hydro Gent | Trapez | Wave Wave: 45/50/55/60 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 × 47C (47-622) Druck: max.
  • Seite 265 Dokumente Sattelstütze Pegasus, GENT: SP383; LADY: SP383W Aluminium, Fahrergewicht #kg, Federsattelstütze, 2D forged head, 6061-T6 Federweg: 45 mm Ø: 30,9 mm Länge: 300 mm Versatz: 10 mm Sattelklemme Pegasus, SC200 Aluminium, Ø: 34,9 mm Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI-SLIP, W/9/ 16”, mit Reflektor...
  • Seite 266 Dokumente Gepäckträger vorne … … Gepäcktäger hinten STANDWELL, SW-ML038 Aluminium, mit MonkeyLoad System Schutzblech SUNNY WHEEL, SW-FA-311-65F/RE-1 Aluminium, 65 mm vorne | hinten Seitenständer … … Glocke/Hupe … … Spiegel … … Akku-Schloss AXA, BLOCK XXL 4 Schlüssel Kettenschloss für XXL Rahmen Flaschenhalter FIDLOCK, BOTTLE CAGE …...
  • Seite 267 Dokumente 11.3.6 Solero E8 Plus Gent, Trapez, Wave 23-15-2041, 23-15-2042, 23-15-2043 Rahmen Pegasus, FM-Z-70A23378 Aluminium, geschweist, Rahmenform und Größe: Wave: Gent | Trapez | Wave 45/50/55 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 × 50C Druck: max.
  • Seite 268 KALLOY, SP-F102 Aluminium, Fahrergewicht #kg, Patentsattelstütze, 2D forged head, 6061-T6 Ø: 30,9 mm Länge: 350 mm Versatz: 7 mm Sattelklemme Pegasus, XC68C Aluminium, Ø: 34,9 mm Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI-SLIP, W/9/16”, mit Reflektor Kurbelsatz FSA, CK-220 Aluminium, Kurbelsatz, Kurbellänge: Länge: 170 mm mm,...
  • Seite 269 Dokumente Gepäckträger vorne … … Gepäcktäger hinten STANDWELL, SW-ML079 Aluminium, mit MonkeyLoad System Schutzblech SUNNY WHEEL, SW-FA-311-70FA/RE-1 Aluminium, 70 mm vorne | hinten Seitenständer … … Glocke/Hupe … … Spiegel … … Akku-Schloss AXA, BLOCK XXL 4 Schlüssel Kettenschloss für XXL Rahmen Flaschenhalter FIDLOCK, BOTTLE CAGE …...
  • Seite 270 Dokumente 11.3.7 Solero E8F Plus Wave 23-15-2052 Rahmen Pegasus, FM-Z-70A23382 Aluminium, geschweist, Rahmenform und Größe: Wave: Gent | Trapez | Wave 45/50/55 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 × 50C Druck: max. 40-65 psi...
  • Seite 271 Dokumente Sattelklemme Pegasus, XC68C Aluminium, Ø: 34,9 mm Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI-SLIP, W/ 9/16”, mit Reflektor Kurbelsatz FSA, CK-220 Aluminium, Kurbelsatz, Kurbellänge: Länge: 170 mm mm, für BOSCH™ Gen3 Motoren Kette/Riemen Kettenrad/Riemenscheibe SAMOX, EMS05-BHV03 Stahl, Kettenrad, Zähne: 38 T, 3/32” × 38T, für BOSCH™...
  • Seite 272 Dokumente Glocke/Hupe … … Spiegel … … Akku-Schloss AXA, BLOCK XXL 4 Schlüssel Kettenschloss für XXL Rahmen Flaschenhalter FIDLOCK, BOTTLE CAGE … … nicht vorhanden 03403431_Y.Y_21.09.2022...
  • Seite 273 Dokumente 11.3.8 Solero E8R Plus Gent, Trapez, Wave, Wave 26” 23-15-2044, 23-15-2046, 23-15-2048, 23-15-2049 Rahmen Pegasus, FM-Z-70A23380 Aluminium, geschweist, Rahmenform und Größe: Gent: Gent | Trapez | Wave 45/50/55/60 cm | Trapez: 45/50/55 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE...
  • Seite 274 KALLOY, SP-F102 Aluminium, Fahrergewicht #kg, Patentsattelstütze, 2D forged head, 6061-T6 Ø: 30,9 mm Länge: 350 mm Versatz: 7 mm Sattelklemme Pegasus, XC68C Aluminium, Ø: 34,9 mm Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI-SLIP, W/ 9/16”, mit Reflektor Kurbelsatz FSA, CK-220 Aluminium, Kurbelsatz, Kurbellänge: Länge: 170 mm mm,...
  • Seite 275 Dokumente Gepäcktäger hinten STANDWELL, SW-ML079 Aluminium, mit MonkeyLoad System Schutzblech SKS, PET A65 Plastik, 28” vorne | hinten Seitenständer … … Glocke/Hupe … … Spiegel … … Akku-Schloss AXA, BLOCK XXL 4 Schlüssel Kettenschloss für XXL Rahmen Flaschenhalter FIDLOCK, BOTTLE CAGE …...
  • Seite 276 Dokumente 11.3.9 Solero EVO 7R Plus Gent, Wave 23-15-2066, 23-15-2068 Rahmen Pegasus, FM-Z-70A23369 Aluminium, geschweist, Rahmenform und Größe: Gent | Trapez | Wave Hydro Wave: 45/50/55 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 × 50C Druck: max.
  • Seite 277 KALLOY, SP-F102 Aluminium, Fahrergewicht #kg, Patentsattelstütze, 2D forged head, 6061-T6 Ø: 30,9 mm Länge: 350 mm Versatz: 7 mm Sattelklemme Pegasus, XC68C Aluminium, Ø: 34,9 mm Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI- SLIP, W/9/16”, mit Reflektor Kurbelsatz FSA, CK-220 Aluminium, Kurbelsatz, Kurbellänge: Länge: 170 mm...
  • Seite 278 Dokumente Rücklicht FUXON, R-232EB LED, 6-12 V DC, mit Z-Reflektor Reflektoren … … vorne | hinten | seitlich Gepäckträger vorne … … Gepäcktäger hinten STANDWELL, SW-ML079 Aluminium, mit MonkeyLoad System Schutzblech SUNNY WHEEL, SW-FA-311-70FA/RE-1 Aluminium, 70 mm vorne | hinten Seitenständer …...
  • Seite 279 Dokumente 11.3.10 Solero EVO 8F Gent, Wave 23-15-2057, 23-15-2059 Rahmen Pegasus, FM-Z-70A23365 Aluminium, geschweist, Rahmenform und Größe: Hydro Gent | Trapez | Wave Wave: 45/50/55 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 × 50C Druck: max.
  • Seite 280 Dokumente Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI-SLIP, W/ 9/16”, mit Reflektor Kurbelsatz FSA, CK-220 Aluminium, Kurbelsatz, Kurbellänge: Länge: 170 mm mm, für BOSCH™ Gen3 Motoren Kette/Riemen Kettenrad/Riemenscheibe SAMOX, EMS05-BHV03 Stahl, Kettenrad, Zähne: 38 T, 3/32” × 38T, für BOSCH™ GEN 3 Motoren Kettenschutz HORN, CATENA 18...
  • Seite 281 Dokumente Seitenständer … … Glocke/Hupe … … Spiegel … … Akku-Schloss AXA, BLOCK XXL 4 Schlüssel Kettenschloss für XXL Rahmen Flaschenhalter FIDLOCK, BOTTLE CAGE … … nicht vorhanden 03403431_Y.Y_21.09.2022...
  • Seite 282 Dokumente 11.3.11 Solero EVO 8R Gent, Wave, 26” Wave 23-15-2063, 23-15-2065, 23-15-2250 Rahmen Pegasus, FM-Z-70A23365 Aluminium, geschweist, Rahmenform und Größe: Hydro Gent | Trapez | Wave Wave: 45/50/55 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 ×...
  • Seite 283 Dokumente Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI-SLIP, W/ 9/16”, mit Reflektor Kurbelsatz FSA, CK-220 Aluminium, Kurbelsatz, Kurbellänge: Länge: 170 mm mm, für BOSCH™ Gen3 Motoren Kette/Riemen Kettenrad/Riemenscheibe SAMOX, EMS05-BHV03 Stahl, Kettenrad, Zähne: 38 T, 3/32” × 38T, für BOSCH™ GEN 3 Motoren Kettenschutz HORN, CATENA 18...
  • Seite 284 Dokumente Seitenständer … … Glocke/Hupe … … Spiegel … … Akku-Schloss AXA, BLOCK XXL 4 Schlüssel Kettenschloss für XXL Rahmen Flaschenhalter FIDLOCK, BOTTLE CAGE … … nicht vorhanden 03403431_Y.Y_21.09.2022...
  • Seite 285 Dokumente 11.3.12 Solero EVO 8R Belt Gent, Trapez, Wave 23-15-2060, 23-15-2061, 23-15-2062 Rahmen Pegasus, FM-Z-70A23365 Aluminium, geschweist, Rahmenform und Größe: Gent | Trapez | Wave Hydro Wave: 45/50/55 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 ×...
  • Seite 286 Dokumente Sattelklemme Pegasus, XC68C Aluminium, Ø: 34,9 mm Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI-SLIP, W/9/16”, mit Reflektor Kurbelsatz FSA, CK-220 Aluminium, Kurbelsatz, Kurbellänge: Länge: 170 mm mm, für BOSCH™ Gen3 Motoren Kette/Riemen Kettenrad/Riemenscheibe SAMOX, EMS05-BHV03 Stahl, Kettenrad, Zähne: 38 T, 3/32” × 38T, für BOSCH™...
  • Seite 287 Dokumente Schutzblech SUNNY WHEEL, SW-FA-311-65F/RE-1 700C vorne | hinten Seitenständer … … Glocke/Hupe … … Spiegel … … Akku-Schloss AXA, BLOCK XXL 4 Schlüssel Kettenschloss für XXL Rahmen Flaschenhalter FIDLOCK, BOTTLE CAGE … … nicht vorhanden 03403431_Y.Y_21.09.2022...
  • Seite 288 Dokumente 11.3.13 Tourina E7F … 23-15-2054 Rahmen Pegasus, FM-Z-70A23367 Aluminium, geschweist, Rahmenform und Größe: Gent | Trapez | Wave Gent: 45/50/55/60 cm | Trapez: 45/50/53 cm Hinterbau-Dämpfer … … Reifen SUPERO, C3031, OPTIMA SAFE Drahtreifen vorne | hinten Größe: 700 × 50C Druck: max.
  • Seite 289 Dokumente Pedal WELLGO, C157 Aluminium/Kunststoff, Einfaches Pedal mit ANTI- SLIP, W/9/16”, mit Reflektor Kurbelsatz FSA, CK-220 Aluminium, Kurbelsatz, Kurbellänge: Länge: 170 mm mm, für BOSCH™ Gen3 Motoren Kette/Riemen GATES®, 125T CDX Riemen, Polyurethan/Carbon, Pitch: 11, Zähnezahl: 125, Länge: 1375 Kettenrad/Riemenscheibe GATES®, CDX, BOSCH™...
  • Seite 290 Dokumente Gepäckträger vorne … … Gepäcktäger hinten STANDWELL, SW-ML038 Aluminium, mit MonkeyLoad System Schutzblech SUNNY WHEEL, SW-FA-311-65F/RE-1 Aluminium, 65 mm vorne | hinten Seitenständer … … Glocke/Hupe … … Spiegel … … Akku-Schloss AXA, BLOCK XXL 4 Schlüssel Kettenschloss für XXL Rahmen Flaschenhalter FIDLOCK, BOTTLE CAGE …...
  • Seite 291 Dokumente 11.3.14 Tourina E7R … 23-15-2053 Rahmen Pegasus, FM-Z-70A23361 Aluminium, geschweist, Rahmenform und Größe: Gent | Trapez | Wave Queen Drive: 45/50/55 cm Hinterbau-Dämpfer … … Reifen SCHWALBE, Fat Frank Straßenreifen vorne | hinten K-Guard EPI: 50 Profil: HS375 Drahtreifen Gewicht: 765 g Größe: 50-622 (28")
  • Seite 292 KALLOY, SP-F102 Aluminium, Fahrergewicht #kg, Patentsattelstütze, 2D forged head, 6061-T6 Ø: 30,9 mm Länge: 300 mm Versatz: 7 mm Sattelklemme Pegasus, SC200 Aluminium, Ø: 34,9 mm Pedal WELLGO, C098 Aluminium/Kunststoff, Einfaches Pedal mit ANTI- SLIP, W/9/16”, mit Reflektor Kurbelsatz FSA, CK-220 Aluminium, Kurbelsatz, Kurbellänge: Länge: 170 mm...
  • Seite 293 STANDWELL, SW-RA060JD Aluminium, für 20”, Schraubenabstand: 40 mm Glocke/Hupe NUVO, NH-B405AP Glocke, Aluminium Spiegel … … Akku-Schloss AXA, VICTORY 4 Schlüssel Kettenschloss Pegasus, RLC-140 … Flaschenhalter Pegasus, FM-Z-70A23361 Aluminium, geschweist, Rahmenform und Größe: Queen Drive: 45/50/55 cm … nicht vorhanden 03403431_Y.Y_21.09.2022...
  • Seite 294 Dokumnete 11.4 Bedienungsanleitung Ladegerät 03403431_Y.Y_21.09.2022...
  • Seite 295 Dokumnete Standard Charger Fast Charger eBike Battery Charger 36-4/230 Standard Charger BCS220 0 275 007 907 Li-Ion Input: 230V 50Hz 1.5A Output: 36V Use ONLY with BOSCH Li-Ion batteries Made in PRC Robert Bosch GmbH 72757 Reutlingen Germany eBike Battery Charger 36-6/230 Fast Charger BCS250 0 275 007 918 Li-Ion...
  • Seite 296 Dokumnete Compact Charger %&6 03403431_Y.Y_21.09.2022...
  • Seite 297 Dokumnete 03403431_Y.Y_21.09.2022...
  • Seite 298 Dokumnete 03403431_Y.Y_21.09.2022...
  • Seite 299 Dokumnete 03403431_Y.Y_21.09.2022...
  • Seite 300 Dokumnete 03403431_Y.Y_21.09.2022...
  • Seite 301 Dokumnete 03403431_Y.Y_21.09.2022...
  • Seite 302 Dokumnete 03403431_Y.Y_21.09.2022...
  • Seite 303 Glossar Glossar Abnutzung Verwendung der Maschine in all ihren Lebensphasen. Quelle: DIN 31051, Abbau des Abnutzungsvorrates (4.3.4), hervorgerufen durch Bremshebel chemische und/oder physikalische Vorgänge. Quelle: ISO DIN 15194:2017, Hebel, mit dem die Abschaltgeschwindigkeit Bremsvorrichtung betätigt wird. Quelle: ISO DIN 15194:2017, Geschwindigkeit, Bremsweg die vom Pedelec zu dem Zeitpunkt erreicht ist, Quelle: ISO DIN 15194:2017, Entfernung, die ein...

  • Seite 304: Ersatzteil

    Glossar Elektromotorisch unterstütztes Fahrrad, gefederter Rahmen Pedelec Quelle: ISO DIN 15194:2017, Rahmen, der über Quelle: ISO DIN 15194:2017, (en: electrically eine geführte, vertikale Flexibilität verfügt, um die power assisted cycle) Pedelec, ausgerüstet mit Übertragung von Fahrbahnstößen auf den Fahrer Pedalen und einem elektrischen Hilfsmotor, das [sic] zu vermindern.

  • Seite 305: Mindesteinstecktiefe

    Glossar höchstes zulässiges Gesamtgewicht maximale Sattelhöhe Quelle: ISO DIN 15194:2017, Gewicht des Quelle: ISO DIN 15194:2017, vertikaler Abstand vollständig zusammengebauten Pedelecs, plus vom Boden bis zu der Stelle, an der die Fahrer [sic] und Gepäck, nach Definition des Sattelfläche von der Achse der Sattelstütze Herstellers.
  • Seite 306 Glossar Not-Halt unwegsames Gelände Quelle: ISO DIN 15194:2017, unebene Quelle: ISO 13850:2015, Funktion oder Signal, Schotterpisten, Waldwege und andere, im vorgesehen um: - aufkommende oder bestehende Allgemeinen abseits der Straßen befindliche Gefahren für Personen, Schäden an der Strecken, auf denen Baumwurzeln und Maschine oder dem Arbeitsgut zu vermindern Felsgestein zu erwarten sind.

  • Seite 307: Abkürzungen

    Glossar 12.1 Abkürzungen Abkürzung Bedeutung/Herleitung Antiblockier-System EPAC Electric Power Assisted Cycle zulässiges Gesamtgewicht Tabelle 90: Abkürzungstabelle 12.2 Vereinfachte Begriffe Zur besseren Lesbarkeit werden folgende Begriffe verwendet: Begriff Bedeutung Betriebsanleitung Originalbetriebsanleitung Dämpfer Hinterbau-Dämpfer Fachhandel Fahrrad-Fachhandel Motor Antriebsmotor, Teilmaschine Riemenantrieb Zahnriemenantrieb Tabelle 91: Tabelle Vereinfachte Begriffe 03403431_Y.Y_21.09.2022...

  • Seite 308: Anhang

    Siena E7F Belt (Gent) (NL) City- und Trekkingfahrrad 23-15-2157 Siena E7F Belt (Hydro Wave) (NL) City- und Trekkingfahrrad 23-15-2161 Ravenna EVO 7F Disc (Gent) (NL) City- und Trekkingfahrrad 23-15-2163 Ravenna EVO 7F Disc (Wave) (NL) City- und Trekkingfahrrad 23-15-2164 Ravenna EVO 8F Belt (Gent) (NL)
  • Seite 309 Anhang Die Schutzziele der Niederspannungsrichtlinie 2014/35/EU wurden gemäß Anhang I, Nr. 1.5.1 der Maschinenrichtlinie 2006/42/EG eingehalten Folgende harmonisierte Normen wurden angewandt: • ISO DIN 20607 2018 Sicherheit von Maschinen — Allgemeine Gestaltungsleitsätze, • EN 15194:2017, Fahrräder — Fahrräder mit Trethilfe, die mit einem elektromotorischen Hilfsantrieb ausgestattet —...

  • Seite 310: Konformitätserklärtung Teilmaschine

    Anhang Konformitätserklärtung Teilmaschine 03403431_Y.Y_21.09.2022...
  • Seite 311 Anhang 03403431_Y.Y_21.09.2022...
  • Seite 312 Anhang 03403431_Y.Y_21.09.2022...
  • Seite 313 Stichwortverzeichnis Stichwortverrzeichnis - Batterie laden, 118, 133 Bremsweg, 273 Bildschirm-Akku, 28 Bruch, 273 Abgerufene Motorleistung, 30 Bildschirmanzeige, 30 Abnutzung, 273 Bordcomputer, 28 ABS, Cantilever-Bremse, - lagern 67 Technische Daten 43 Anziehmoment, 54 - reinigen, 153 Abschaltgeschwindigkeit, 273 Carbon-Federgabel, Anziehmomente, 52 Achse, - inspizieren, 189 Lage 29...
  • Seite 314 Stichwortverzeichnis Fernbedienungs Sattelstütze, -SAG einstellen, 115 Ladezustandsanzeige (Akku), Lage 29 Hinterradbremse, 21, 23 26, 27 Freilaufkranz, Hydraulisches Bremssystem, Ladezustandsanzeige Anziehmoment, 54 - prüfen 166 (Bildschirm), 30 Frontlicht, 25 Ladezustandsanzeige, 40 Lage 29 Lastenrad, 275 Info-Taster (Bedienteil), 35 Fülldruck, 12 Lauffläche, 13 Info-Taster (Bildschirm), 30 - prüfen, 162 Lage, 12...
  • Seite 315 Stichwortverzeichnis - warten 177 Rahmen, 3 - Sattelneigung ändern, 93 Anziehmoment, 59 - inspizieren, 186 - Sitzlänge ändern, 96 Lage, 12 - pflegen, 152, 157 Sattelstütze, 19, 276 ohne Zusatzeinrichtung, 16 - prüfen 150 - Feder-Sattelstütze 19 Nabenachse, - reinigen, 154 - inspizieren, 190 Lage, 16 Lage 2...
  • Seite 316 Stichwortverzeichnis schnellverstellbar, 5 TURBO, 30 Schutzblech, 19 USB-Abdeckung, - pflegen, 158 - prüfen 151 - prüfen, 150 USB-Anschluss, 28, 30 - reinigen, 154 - nutzen, 133 Schutzeinrichtungen, - prüfen 150 V-Brake Bremse, Schutzklappe 30 Anziehmoment, 63 Sclaverand-Ventil siehe V-Bremse, französisches Ventil - einstellen 169 Seitenständer, Ventil, 12...

Diese Anleitung auch für:

Ravenna evo 8f belt nlSiena e7f nlSiena e7f belt nlSiena e8f nlSolero e8 plusSolero e8f plus ... Alle anzeigen

Inhaltsverzeichnis
