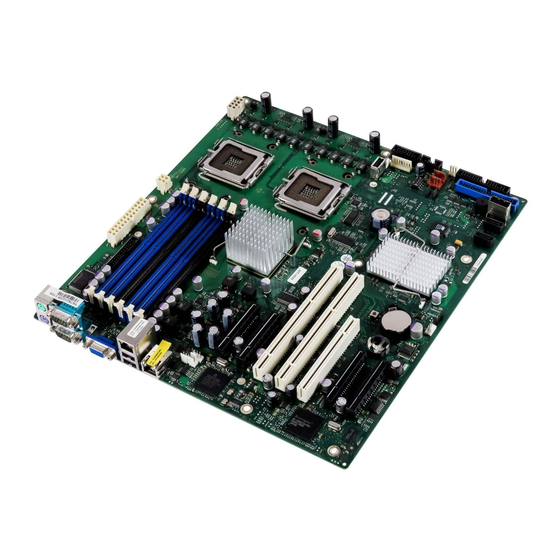

Einleitung Dieses Technische Handbuch beschreibt das System Board D2509, das mit ® einem oder zwei Intel XEON™-Prozessoren bestückt ist. Weitere Informationen finden Sie auch in der BIOS-Beschreibung. Zusätzliche Beschreibungen zu den Treibern finden Sie in den Readme- Dateien auf Ihrer Festplatte oder auf den beiliegenden CDs „ServerStart“ oder „Update“.
Verträglichkeit verletzt oder das System beschädigt werden. Informationen darüber, welche Erweiterungen zur Installation zuge- lassen sind, erhalten Sie von Ihrer Verkaufsstelle oder unserem Ser- vice. Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch ● von Erweiterungen Defekte am Gerät verursachen. Technisches Handbuch D2509 (TX200 S4)
Seite 8
(Gefahr durch Blitzschlag). Batterien ACHTUNG! ● Bei unsachgemäßem Austausch der Lithium-Batterie besteht Explo- sionsgefahr. Batterien dürfen nur durch identische oder vom Herstel- ler empfohlene Typen ersetzt werden. Beachten Sie unbedingt die Angaben im Kapitel „Lithium-Batterie austauschen“. Technisches Handbuch D2509 (TX200 S4)
Seite 9
Legen Sie alle Bauteile auf eine Unterlage, die frei von statischen Aufladun- gen ist. Eine ausführliche Beschreibung für die Behandlung von EGB-Kompo- nenten ist in den einschlägigen europäischen bzw. internationalen Nor- men (DIN EN 61340-5-1, ANSI/ESD S20.20) zu finden. Technisches Handbuch D2509 (TX200 S4)
Verwenden Sie niemals scharfe Gegenstände (Schraubendreher) als Hel- ● belwerkzeuge. CE-Konformität Diese Baugruppe erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 89/336/EWG „Elektromagneti- sche Verträglichkeit“. Die Konformität wurde in einer typischen Konfiguration eines PRIMERGY-Servers geprüft. Technisches Handbuch D2509 (TX200 S4)
Wichtige Hinweise Umweltschutz Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu Siemens Computers-Norm „Umweltge- rechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass ent- scheidende Kriterien wie Langlebigkeit, Materialauswahl und -kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden.
Seite 12
Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmate- rialien im europäischen Raum erfahren Sie auch im Handbuch „Returning used devices“, über Ihre Fujitsu Siemens Computers Geschäftsstelle oder von unse- rem Recycling-Zentrum in Paderborn: Fujitsu Siemens Computers Recycling Center D-33106 Paderborn Tel.
– Super-I/O-Controller (SMSC 47M107) – 1 MB Flash BIOS – Server Management mit FSC iRMC – VGA-Controller integriert in iRMC – 8MBx16 Flash für iRMC – 512KBx16 SRAM für iRMC – Temperatur- und Systemüberwachungs-Controller (ADT7462) Technisches Handbuch D2509 (TX200 S4)
Seite 14
– 4x PCIe x4 Steckplätze (Standard) oder – 2x PCIe x4 Steckplätze und 1x PCIe x8 Steckplatz (optional) oder – 2x PCIe x8 Steckplätze (optional) – 1 x PCI-Steckplatz (32 Bit / 33 MHz) Technisches Handbuch D2509 (TX200 S4)
Seite 15
Batterie in Halterung Formfaktor SSI EEB Baseboard 304,8 x 330,2 mm (12 x 13 inch) CSS (Customer Self Service) Dieses System Board unterstütz die CSS-Funktionalität. Eine Beschreibung hierzu finden Sie in der Betriebsanleitung Ihres Servers. Technisches Handbuch D2509 (TX200 S4)
– Die Speichermodule müssen auf x4 oder x8 organisierte single oder dual ranked FBD533/PC2-4200F oder FBD667/PC2-5300 Fully Buffered DIMM- Modulen basieren und paarweise bestückt sein. Es dürfen nur von Fujitsu Siemens Computers freigegebene Speichermodule eingesetzt werden. – Jedes Paar muss aus identischen Speichermodulen (2-way Interleaved- Modus) bestehen.
Seite 18
PCI- und PCI-X-Busse haben dazu vier mit INTA bis INTD bezeichnete Leitun- gen, die üblicherweise (zur Verteilung der Interruptlast jeweils zyklisch ver- tauscht) an alle Geräte am Bus angeschlossen sind. Dabei ist es möglich, dass ein Interruptsignal von mehreren Geräten gleichzeitig benutzt werden muss (sharing). Technisches Handbuch D2509 (TX200 S4)
Seite 19
PCIe x8 PCI_INTA, PCI_INTB, PCI_INTC, PCI_INTD Steckplatz 1 PCIe x8 PCI_INTA, PCI_INTB, PCI_INTC, PCI_INTD Zuordnung der PCI-Interrupts Wenn im BIOS-Setup die Einstellung Auto gewählt wird, erfolgt die Interruptver- gabe automatisch und weitere Einstellungen sind nicht erforderlich. Technisches Handbuch D2509 (TX200 S4)
Messung der Prozessor-Temperatur und der internen System-Temperatur durch einen onboard Temperatursensor, Messung der Umgebungstemperatur durch einen I C-Temperatursensor. Lüfterüberwachung Es werden die CPU-, Netzteil- und System-Lüfter überwacht. Es werden nicht mehr vorhandene, blockierte oder schwergängig laufende Lüfter erkannt. Technisches Handbuch D2509 (TX200 S4)
Seite 21
Anzeige (Global Error) signalisiert und in der System Event Log aufgezeichnet. Sie können im BIOS-Setup oder über ServerView abgefragt werden. PRIMERGY Diagnose LEDs Eine optische Signalisierung durch LEDs auf dem System Board ermöglicht die Identifikation defekter Module und Komponenten sowie Informationen über PDA zu erhalten. Technisches Handbuch D2509 (TX200 S4)
Die LEDs A, B und C sind von aussen an der Geräterückseite sichtbar. Alle anderen LEDs sind nur sichtbar, wenn das Gehäuse geöffnet ist. Durch Drücken des Indicate CSS-Tasters kann die defekte Komponente im stromlosen Zustand (Netzstecker gezogen) angezeigt werden. Technisches Handbuch D2509 (TX200 S4)
Seite 23
Speichermodul läuft cher orange Fehler in Speichermodul F - System - Lüfter läuft Lüfter orange Lüfterfehler G - CPU - Lüfter läuft Lüfter orange Lüfterfehler H - PCI-Bau- PCI-Baugruppe okay gruppe orange Fehler auf PCI-Baugruppe Technisches Handbuch D2509 (TX200 S4)
Die SATA SW RAID 5-Funktionalität wird durch den Einbau eines Lizenzschlüs- sels (RAID-Key) aktiviert. 3.7.1 Externe Anschlüsse Bild 6: Externe Anschlüsse des System Boards D2509 1 = CSS LED (gelb) 6 = USB-Anschluss Global Error LED (orange) Identifikations LED (blau)
Seite 26
Verbindung und ihren Zustand anzeigen: Bild 7: LAN-Anschluss single-channel Gigabit LAN-Controller 1 LAN-Transferrate grün + Transferrate 10 Mbit/s gelb grün Transferrate 100 Mbit/s gelb Transferrate 1000 Mbit/s 2 LAN-Link/Aktivität grün LAN-Verbindung keine LAN-Verbindung blinkend LAN-Transfer Technisches Handbuch D2509 (TX200 S4)
„Flash-BIOS-Diskette“ (wenden Sie sich an unseren Service). Das System startet von der „Flash-BIOS-Diskette“ von Laufwerk A, und programmiert das System-BIOS auf der Baugruppe neu. Das System startet mit dem System-BIOS des System Boards (Standar- deinstellung) Technisches Handbuch D2509 (TX200 S4)
Seite 28
BIOS-Setup der Schreibschutz für Dis- ketten aufgehoben ist (im Menü Security das Feld von Diskette Write auf Enabled gesetzt). Der Schreibschutz für das Diskettenlaufwerk ist aktiv Disketten können gelesen, beschrieben und gelöscht werden (Standard- einstellung). Technisches Handbuch D2509 (TX200 S4)
Ê Drücken Sie die Rastnase in Pfeilrichtung (1), so dass die Lithium-Batterie etwas aus der Halterung springt. Ê Entfernen Sie die Batterie (2). Ê Schieben Sie die neue Lithium-Batterie identischen Typs in die Halterung (3) und (4). Technisches Handbuch D2509 (TX200 S4)
Automatic Server Recovery and Restart Advanced Technology Attachment Battery Backup Unit BIOS Basic Input Output System Baseboard Management Controller CMOS Complementary Metal Oxide Semiconductor COMmunication port Central Processing Unit Double Data Rate DIMM Dual In-line Memory Module Technisches Handbuch D2509 (TX200 S4)
Seite 32
EPROM Erasable Programmable Read Only Memory EMRL Embedded RAID Logic EVRD Enterprise VRD Hot-plug Controller In Circuit Emulation Integrated (intelligent) Drive Electronics Integrated Mirror Enhanced IOOP Intelligent Organisation Of PCI IPMB Intelligent Platform Management Bus Technisches Handbuch D2509 (TX200 S4)
Seite 33
Light Emitting Diode Multi Processor Specification Non Maskable Interrupt Original Equipment Manufacturer OHCI Open Host Controller Interface Operating System Peripheral Components Interconnect Prefailure Detection and Analyzing Programmed Input Output Programmable Logic Device PS(U) Power Supply (Unit) Technisches Handbuch D2509 (TX200 S4)
Seite 34
Real Time Clock Serial Attached SCSI SATA Serial ATA SCSI Small Computer Systems Interface SDDC Single Device Data Correction SDRAM Synchronous Dynamic Random Access Memory SHDG Server Hardware Design Guide System Management Bus Server Management Mode Technisches Handbuch D2509 (TX200 S4)
Seite 35
Abkürzungen Symmetrically Multi Processing UHCI Unified Host Controller Interface Universal Serial Bus Video Graphics Adapter Voltage Regulator Down Voltage Regulator Module Wired for Management Wake up On LAN Technisches Handbuch D2509 (TX200 S4)
Seite 37
Information on this document On April 1, 2009, Fujitsu became the sole owner of Fujitsu Siemens Compu- ters. This new subsidiary of Fujitsu has been renamed Fujitsu Technology So- lutions. This document from the document archive refers to a product version which was released a considerable time ago or which is no longer marketed.
