Aeronaut Falko Bauanleitung Seite 20

116
Hinweis: Die Gravuren auf den Teilen 115
i
und 116 geben die Position der Streben an.
Die Vorderkanten der Streben folgen der
Krümmung der Nasenleiste.
123
Hinweis: Die Gravuren auf den Teilen
i
122 und 123 geben die Position der
Streben an. Die Hinterkanten der Streben
folgen der Krümmung der Endleiste.
114
58
Die Führung für das Seitenleitwerk 128 genau
mittig und bündig mit der Hinterkante auf die
Dämpfungsfläche kleben.
i
Hinweis: Überquellenden Klebstoff an der
Innenkante der Führung sofort entfernen.
113
122
121
124
127
114
55

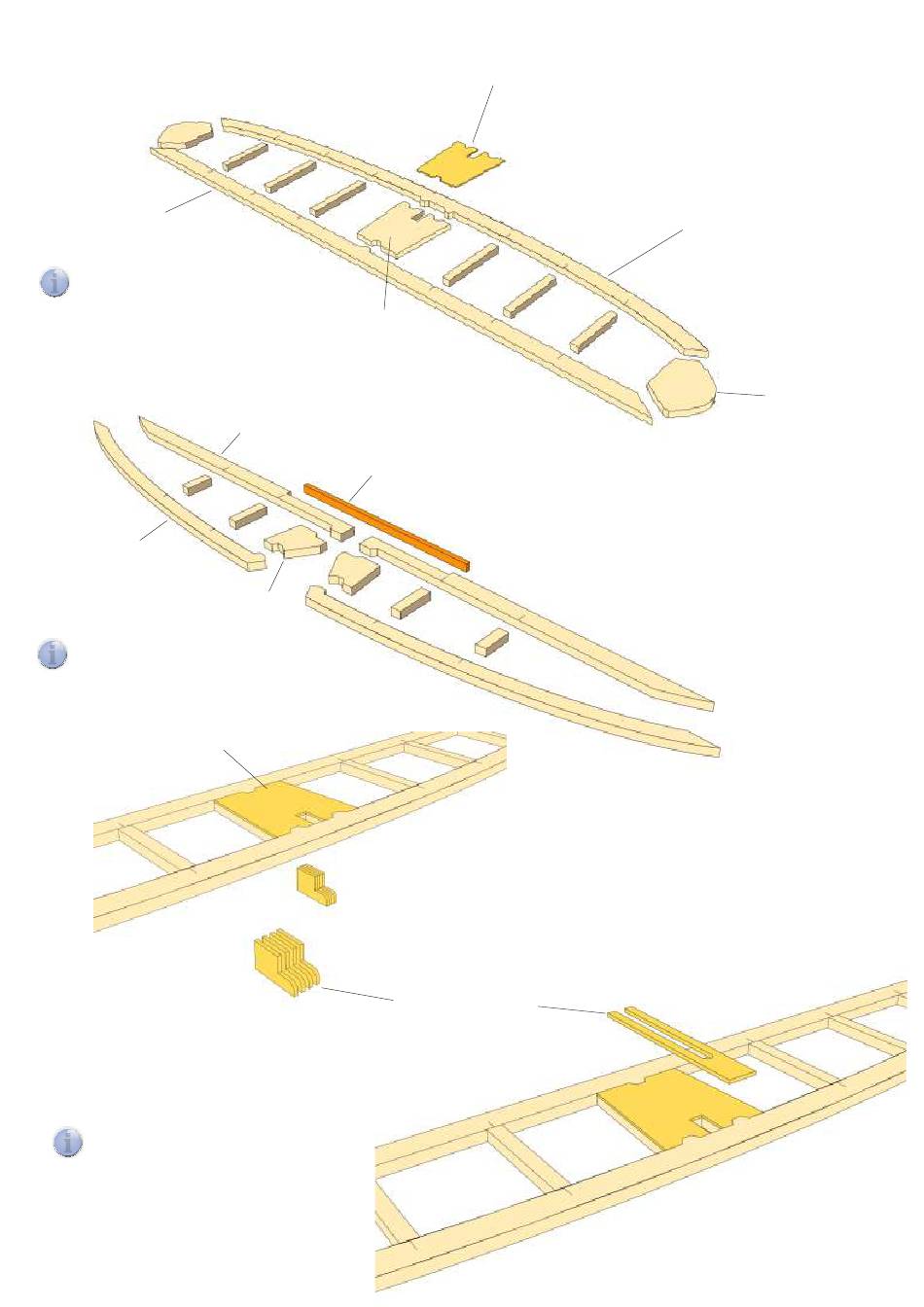

Die Sperrholzverstärkung 114 auf das Mittelstück 113
kleben.
Dann das Leitwerk wie dargestellt auf einer ebenen
Unterlage zusammensetzen und die Bauteile miteinander
verkleben.
118
119
56
Den Höhenruderverbinder 121 auf genau 126 mm ablängen.
Den Höhenruderverbinder an einer geraden Kante anlegen, mit
den Teilen 122 verkleben und mit Nadeln sichern.
Dann die Bauteile wie dargestellt auf einer ebenen Unterlage
zusammensetzen und miteinander verkleben.
125
126
57
Dämpfungsfläche und Ruder von Klebstoffresten säubern und
die Oberflächen vorsichtig verschleifen.
Vier Teile 127 deckungsgleich miteinander verkleben und von
unten in die Höheneruderdämpfungsfläche bündig mit der
Oberseite von Mittelstück 114 einkleben.
128
115
120
117
