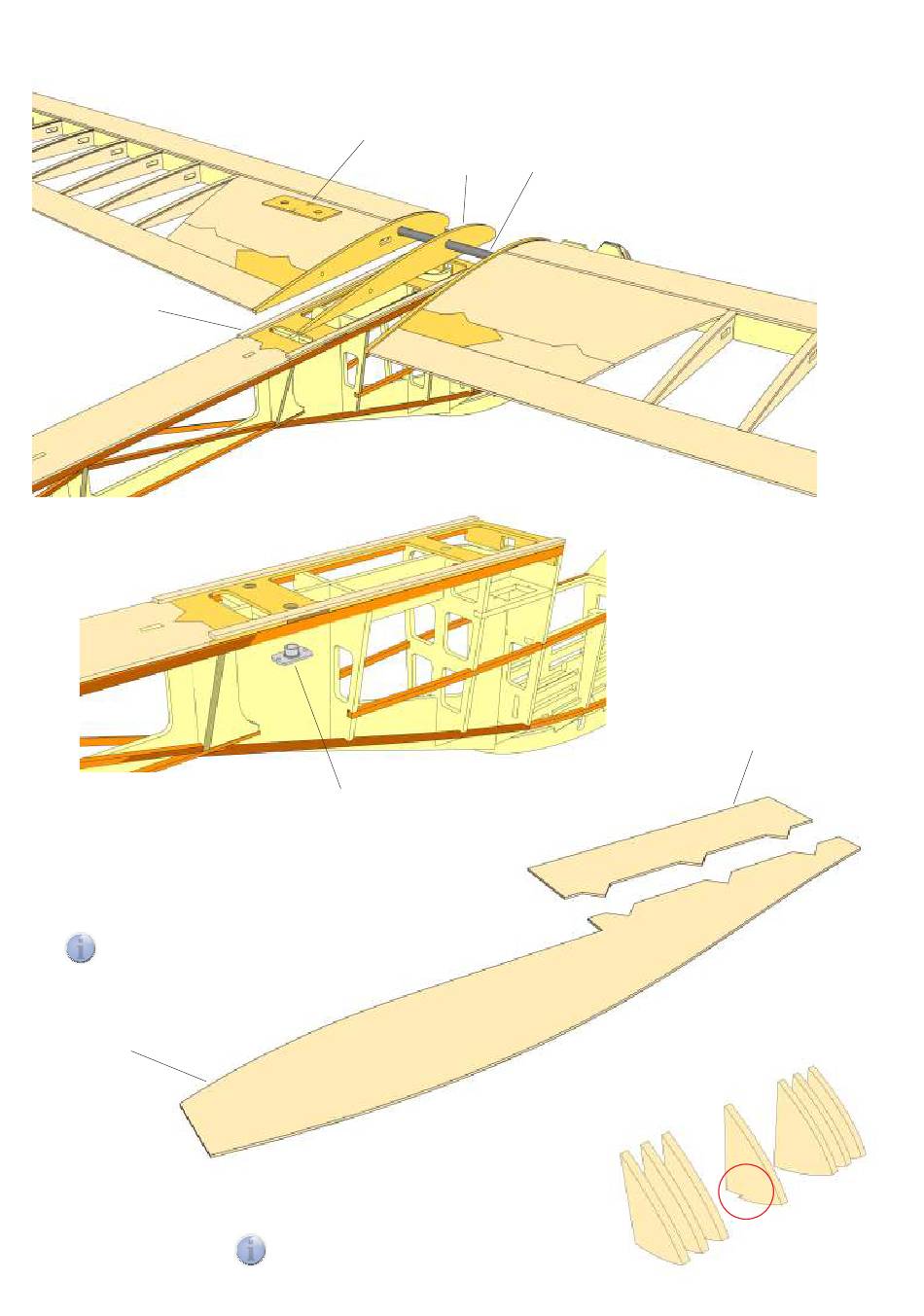

Die Beplankungsteile 93 und 94 für den Rumpfkopf auf einer
ebenen Unterlage miteinander verkleben und mit Klebeband
sichern.
i
Hinweis: Zwei spiegelbildliche Baugruppen anfertigen.
94
44
54
92
Den Nasenklotz aus den Teilen 95 und 96
zusammenkleben und gut trocknen lassen.
Hinweis: Teil 95 befindet sich in der Mitte des
i
Klotzes und besitzt eine Aussparung zum
Positionieren des Klotzes auf der Kufe.
41
Zwei Balsastreifen 29 (á 200 mm) ablängen und links und
rechts entlang der Außenkante der Flächenauflage aufkle-
ben (V-Form).
Die Tragflächen mit Steckungsstab 52 an Mittelrippe 51
stecken und auf den Rumpf setzen. Die Position der
Flächenverschraubung auf den Tragflächen markieren, die
52
51
Bohrschablone 54 genau mittig auf dem Flügel ausrichten
und mit 4 mm durch den Flügel in Flächenauflage und
Schraubverstärkung bohren.
42
96
Die Bohrungen in der Schraubverstärkung auf
5 mm aufbohren, dann von unten die beiden
Anschraubmuttern 92 mit Epoxydharz in die
Schraubverstärkung einkleben.
93
96
95
