Aeronaut Falko Bauanleitung Seite 15

70
64, 65
39

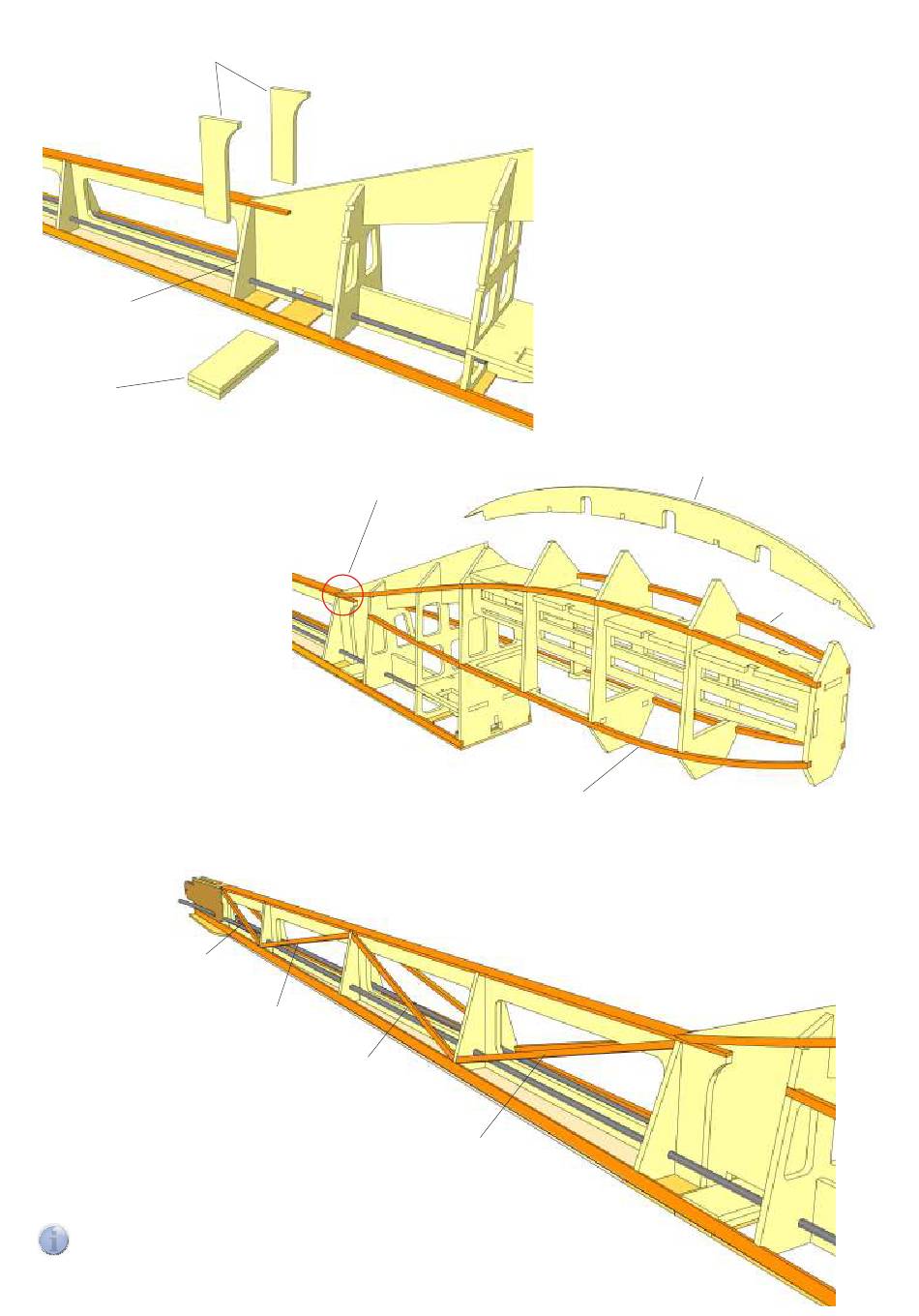

Die Aussparungen für die Rumpfgurte
88, 89 in den Spanten mit der Feile
bearbeiten und dem Verlauf der Gurte
entsprechend anpassen. Die Gurte grob
ablängen, probehalber einsetzen und
sicherstellen, dass sie eine harmonische
Krümmung aufweisen.
Dann zuerst Gurte 88 links und rechts
einkleben und mit Klammern und Klebe-
band sichern.
Gurte 89 in die Spanten einsetzen und
am hinteren Ende an Leiste 84 anpassen.
Dann die Gurte 89 links und rechts
einkleben und mit Klammern und Klebe-
band sichern.
Zum Abschluss Kufe 90 auf die Spanten
setzen und einkleben.
40
Die Diagonalen 91 aus 2x3-mm-Kiefer ablängen,
wie dargestellt beideitig in die Felder des Leit-
werksträgers einpassen und einkleben. Den Leit-
werksträger dabei auf einer ebenen Unterlage
fixieren.
Hinweis: Die Diagonalen werden bündig mit
i
der Außenkontur der Spanten eingeklebt.
87
Gurt anpassen
91
91
91
38
Die Schraubverstärkung aus den Teilen 64 und 65 in
die Aussparung des Leitwerksträgers schieben und
zwischen die Rumpfgurte 79 einpassen. Dann von
unten gegen den Steg der Flächenauflage 66 kleben.
Die Verstärkungen 87 vor Spant 70 einkleben. Auf
gute Verklebung mit Leitwerkstäger 69, Spant 70 und
Kiefernleiste 30 achten.
88
91
90
89
