Die zweite Tragfläche wird spiegelbildlich nach dem gleichen Schema aufgebaut.
i
Hinweis: Drehen Sie zum Bau der zweiten Tragflächenhälfte die Helling um!
Mit Abschluss dieser Bauschritte ist die Tragfläche rohbaufertig. Bauen Sie Servodeckel und Ruderklappe wieder aus, verschleifen Sie alle Bauteile
und Oberflächen sorgfältig und korrigieren Sie evtl. Fehler.
49
50
24

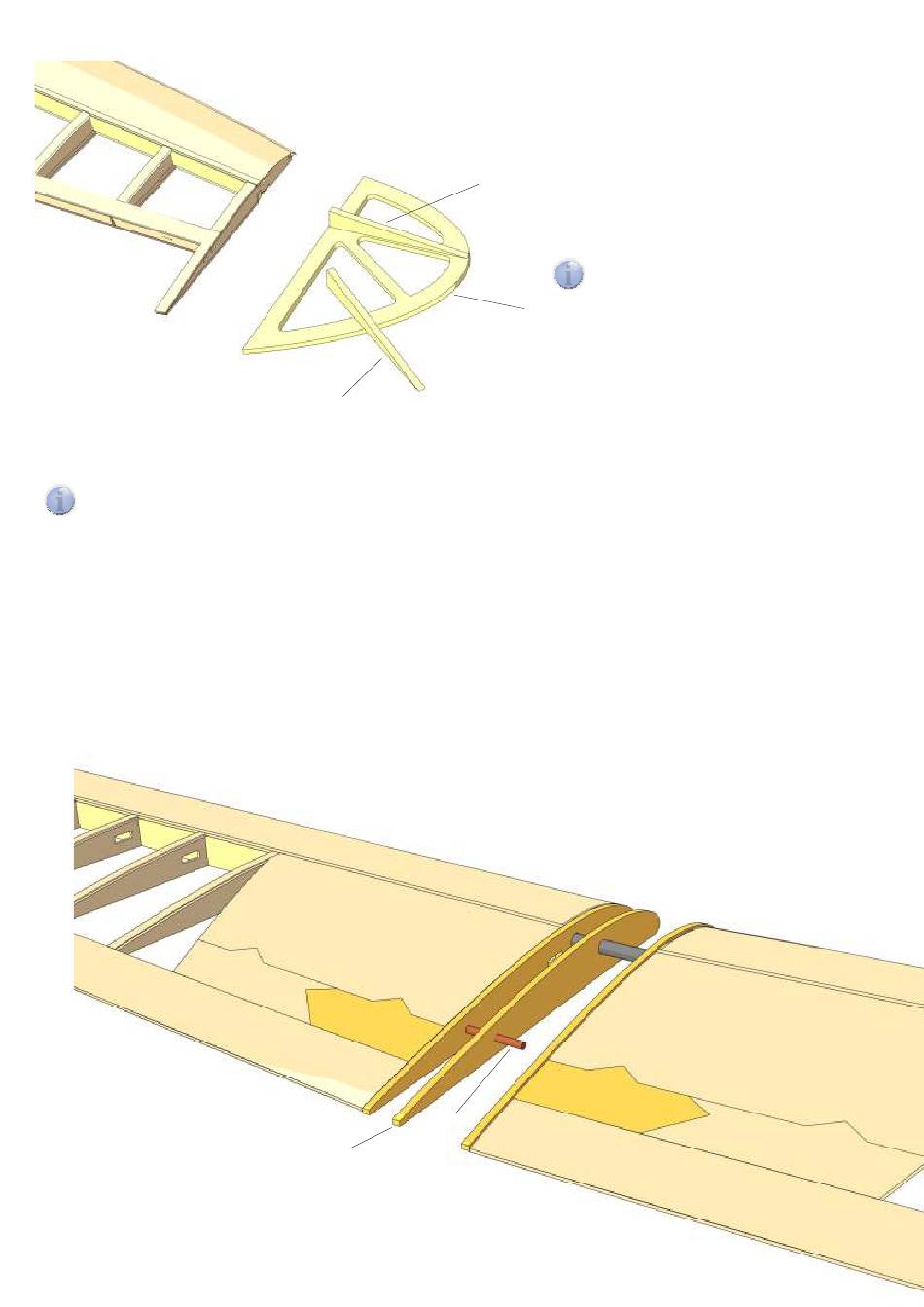

Mit dem Einbau der Verdrehsicherung in die Mittelrippe sind die Arbeiten an den Tragflächen
zunächst abgeschlossen.
Stecken Sie hierzu die Verdrehsicherung 53 in die Mittelrippe 51 und richten Sie sie mittig
aus.
Stecken Sie die fertiggestellten Tragflächen an die Mittelrippe und stellen Sie sicher, dass die
Verdrehsicherung in die Bohrungen der Wurzelrippen greift. Die Bohrung ggf. nacharbeiten.
Dann die Verdrehsicherung in die Mittelrippe einkleben. Die Verdrehsicherung sollte bis zum
Trocknen des Klebstoffs ein paar Millimeter in die Tragflächen eingeschoben bleiben.
53
51
23
Den Randbogen aus den Teilen 48-50 anfertigen. Hierzu
Randbogenstrebe 49 auf die vordere Speiche des Rand-
bogens kleben.
Die Innenkante der Randbogenstrebe 50 entsprechend
dem Winkel der zweiten Speiche schräg schleifen und die
Strebe aufkleben.
Die Klebefläche des Randbogens passend abschrägen,
den Randbogen an die Unterkante der Endrippe kleben
und mit Klebeband sichern.
Hinweis: Der Randbogen hat etwas Übermaß und
i
muss an das Flächenende angepasst werden.
48
