Technische
Information
TI 065F/00/de
Hydrostatische Füllstandmessung
Silometer FMB 672 Z, FMB 677 Z
Commutec-Meßumformer zur Füllstandmessung
von Flüssigkeiten, Pasten und Schlämmen
Zugelassen für den Ex-Bereich

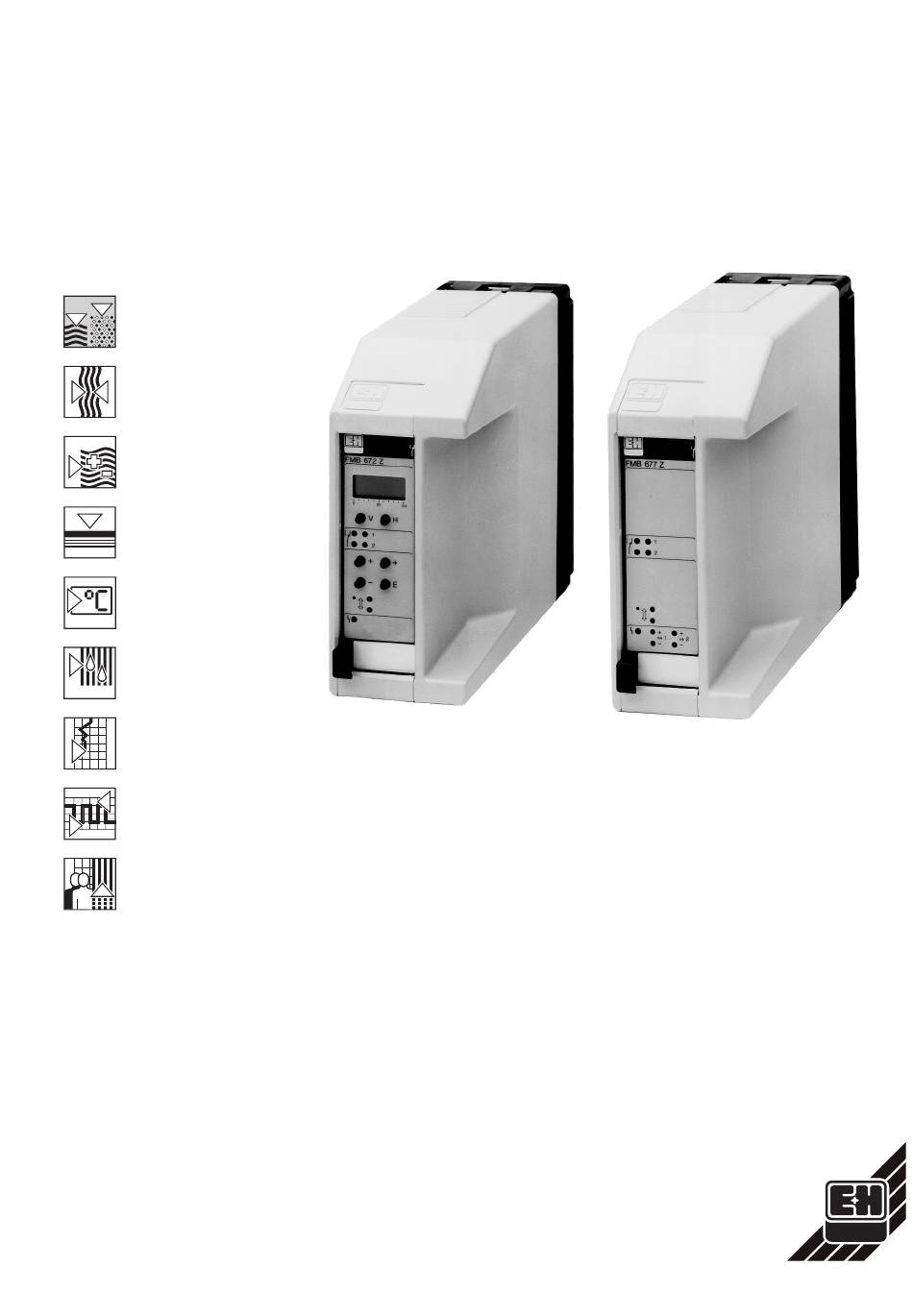

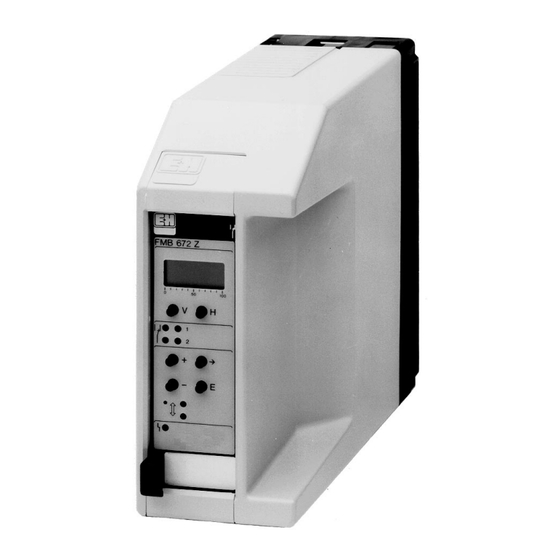

Silometer FMB 672 Z
im Monorack-Gehäuse
mit LED-Anzeige und
Bedienelementen
Einsatzbereich
Das Silometer FMB 672 Z/677 Z mißt in
Verbindung mit den hydrostatischen
Sonden Deltapilot DB 40...43 und
DB 32 A/C den Füllstand von Flüssig-
keiten, Pasten und Schlämmen:
• Zwei unabhängige kontinuierliche Füll-
standmessungen in zwei verschiede-
nen, belüfteten Tanks
• Füllstandmessung in einem druckbe-
haftetem Tank mit Über- oder Unter-
druck
• Differenzmessung zwischen zwei Füll-
ständen (bzw. Pegeln)
• Füllstandmessung mit automatischer
Kompensation der Dichteschwankun-
gen der Flüssigkeit im Tank
• Dichtemessung einer Flüssigkeit.
Endress
Unser Maßstab ist die Praxis
Silometer FMB 677 Z
im Monorack-Gehäuse
zur Bedienung mit dem
Handbediengerät
Commulog VU 260 Z
oder Prozeßleitsystem
Vorteile auf einen Blick
• Eigensicherer Signaleingang
[EEx ia] IIC
• Geeignet als Einzelauswertegerät
sowie als untergeordnetes Gerät in ei-
nem Prozeßleitsystem
• Abgleich ohne Füllen des Behälters
möglich
• Linearisierung für Messung im horizon-
talen Zylinder oder Behälter mit koni-
schem Auslauf
• Normierte Strom- und Spannungsaus-
gänge sowie Relaisausgänge
• Selbstüberwachung mit sofortiger
Anzeige von Störungen.
+
Hauser
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Silometer FMB 672 Z
Inhaltszusammenfassung für Endress+Hauser Silometer FMB 672 Z
- Seite 1 Bedienelementen oder Prozeßleitsystem Einsatzbereich Vorteile auf einen Blick • Eigensicherer Signaleingang Das Silometer FMB 672 Z/677 Z mißt in Verbindung mit den hydrostatischen [EEx ia] IIC • Geeignet als Einzelauswertegerät Sonden Deltapilot DB 40…43 und DB 32 A/C den Füllstand von Flüssig- sowie als untergeordnetes Gerät in ei-...
-
Seite 2: Meßeinrichtung
Das Meßsystem besteht aus: Die analogen Ausgänge liefern normierte 0/4...20 mA und 0/2 ... 10 V Signale, die • Dem Silometer FMB 672 Z/677 Z entweder dem Füllstand oder dem Volu- • Ein oder zwei hydrostatische Meßson- men proportional sind. -
Seite 3: Meßprinzip
Meßprinzip druckloser Behälter Deltapilot 2 Ausgang 2 (Dichte) Kanal 2 Kanal 1 Ausgang 1 (Dichtekom- pensierter Füllstand) ∆h Deltapilot 1 Relais, Default: Relais 1 = Füllstand Relais 2 = Dichte Dichtekompensierte Füllstandmessung in drucklosen Behältern Messung im offenen Behälter Dichtemessung Der Füllstand wird vom hydrostatischen Sind beide Deltapilot-Sonden bedeckt, Druck der Wassersäule über der Sonde... -
Seite 4: Bedienung
Silometer FMB 677 Z mit Status-LEDs Einstellung über die Frontplatte Betriebszustand Am Silometer FMB 672 Z kann direkt an 6 LEDs sind auf große Distanz zu erken- der Frontplatte die Parametereingabe nen und geben den Betriebszustand auf und Meßwertabfrage erfolgen. -
Seite 5: Fernbedienung
Fernbedienung Personal- Computer Commutec-Meßumformer oder PLS RS-232C-Schnittstelle Rackbus ZA 370 oder ZA 371 SPS mit Modbusanschaltung ZA 672 Modbus-Schnittstelle Sonden Aktoren Das Silometer ist über den Rackbus und das ZA 67… -Gateway mit dem Prozeßleitsystem verbunden • Gateways und Bedienprogramme für Prozeßleitsysteme Silometer-Meßumformer lassen sich verschiedene Feldbusse, Prozeßleit-... - Seite 6 Installation Einbau Die Racksyst-Steckkarte muß außerhalb des explosionsgefährdeten Bereiches in einem Baugruppenträger oder einem Schutzgehäuse montiert werden, z.B.: • Monorack-Gehäuse für Einzel- oder Reihenmontage im Schaltschrank. • Feldgehäuse mit Schutzart IP 65, in welchem 6 Commutec-Meßumformer und Netzteil Platz finden •...
-
Seite 7: Technische Daten
Technische Daten Signaleingang 7 TE • Signaleingang: galvanisch getrennt 35,53 7,45 von der übrigen Schaltung Zündschutzart: [EEx ia] IIC oder IIB • Anschließbare Meßaufnehmer: Deltapilot DB mit elektronischen Ein- sätzen EB 17 Z bzw. 27 Z • Verbindungsleitung zu den Meßaufneh- Abmessungen der mern: zweiadrig, nicht abgeschirmt, Silometer FMB... -
Seite 8: Ergänzende Dokumentation
Bestellschema Silometer FMB 672 Z Best. Nr. 918266-0041 Meßgerät mit LCD-Display und Bedienelementen Silometer FMB 677 Z Best. Nr. 918267-0041 Meßgerät für externe Bedienung Ergänzende Commulog VU 260 Z Projektierungsunterlagen für Technische Information TI 140F/00/d Racksyst-Baugruppenträger oder Dokumentation Racksyst-Feldgehäuse und An- Modbus-Gateway ZA 672 schlußbild-Aufkleber für Verdrah-...
