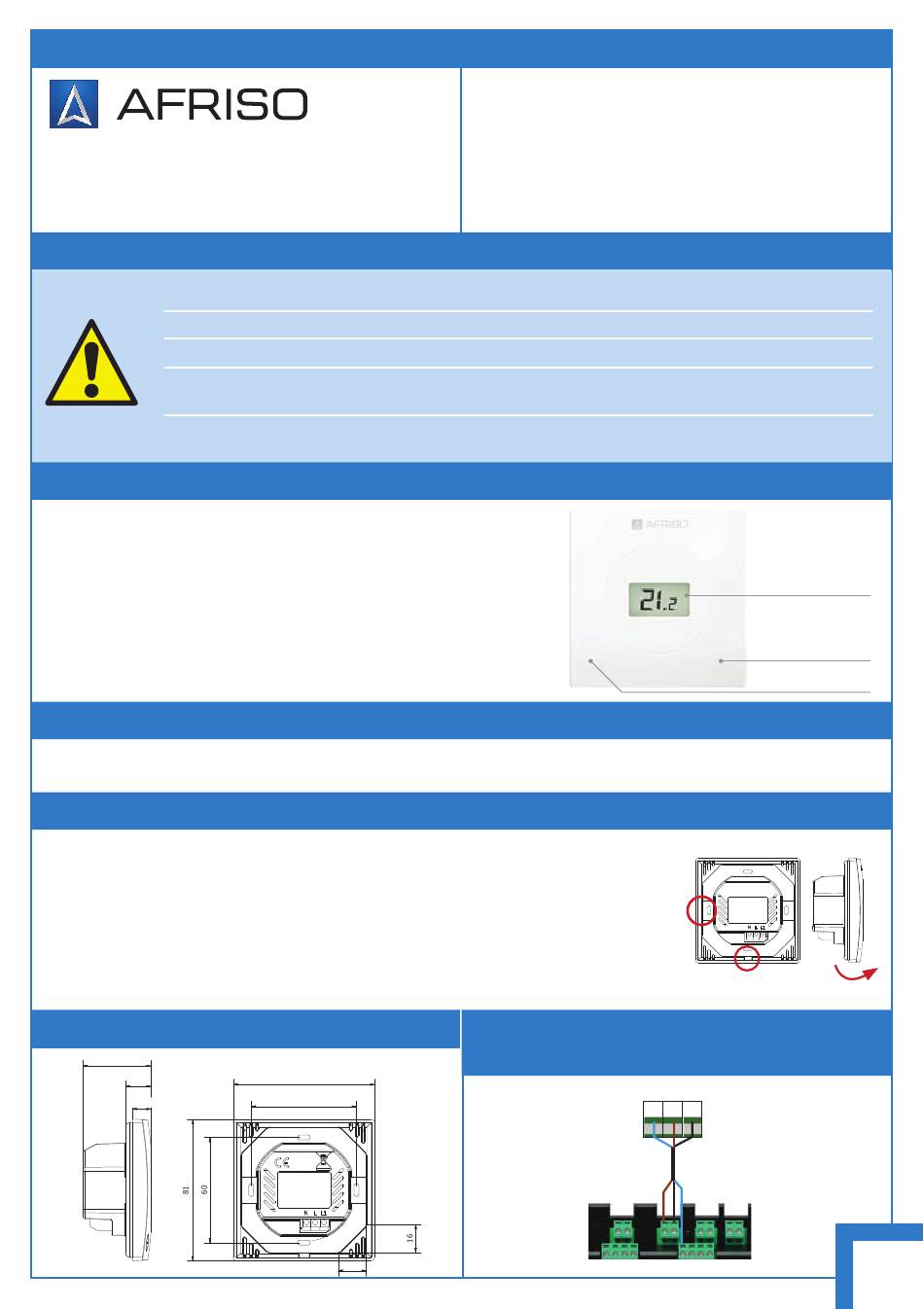

AFRISO FloorControl RT01 D-230 Montage- Und Bedienungsanleitung

MONTAGE- UND BEDIENUNGSANLEITUNG
AFRISO-EURO-INDEX GmbH
Lindenstr. 20
D-74363 Güglingen
www.afriso.com
WARNUNG!
Arbeiten an Stromkreisen dürfen nur von einer Elektrofachkraft durchgeführt werden.
Die Netzspannung (AC 230 V AC) kann zu erheblichen Verletzungen oder zum Tod führen.
Lassen Sie das Gerät nicht mit Wasser in Kontakt kommen.
Unterbrechen Sie vor Beginn der Arbeiten die Netzspannung und sichern Sie diese gegen
Wiedereinschalten.
Nehmen Sie keinerlei Änderungen an dem Gerät vor.
Produktbeschreibung

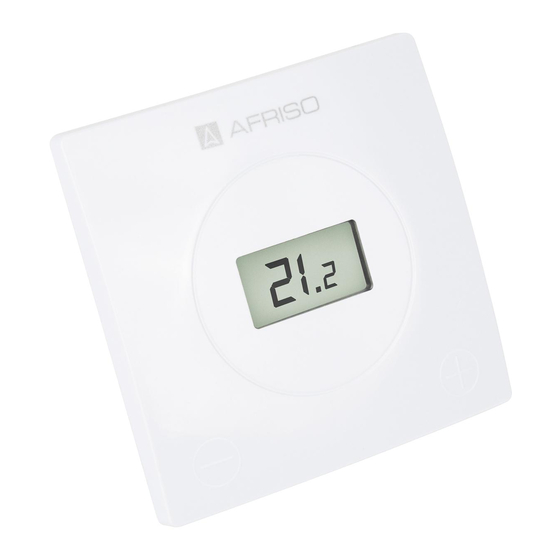

Der Thermostat FloorControl RT01 ist eine Einzelraum-Tempera-
turregelung mit Display. Er regelt die
Temperatur von Räumen mit Fußbodenheizung (Heizen/Kühlen).
Der Thermostat wird von der Steuerleiste mit 230 V AC versorgt.
Der Raumthermostat FloorControl RT01 wird per Drahtverbin-
dung an die Steuerleiste FloorControl WB01 D-8-230 ange-
schlossen, um die Fußbodenheizungsinstallation zu steuern.
Kompatibilität mit Steuerleisten.
Kompatibilität mit Steuerleisten
Der Thermostat FloorControl RT01 D-230 (Art.-Nr. 86 018) kann an die Leiste WB01 D-8-230
angeschlossen werden (Spannungsversorgung 230 V AC - Art.-Nr. 86 013).
Wandmontage
Der Montageort des Thermostats muss in trockener Umgebung erfolgen im
Wohnbereich. Der Thermostat RT01 ist für die Wandmontage unter Verwen-
dung einer Standard-Elektrodose mit Ø60 mm vorgesehen. Der Thermostat
wird mithilfe der Befestigungslöcher (A) auf der Rückseite des Kastens an der
Dose befestigt. Der Hauptteil des Thermostats ist vom hinteren Teil zu tren-
nen, indem der Riegel (B) unten leicht aufgehebelt wird. Befestigen Sie das
hintere Teil an der Montagedose, setzen Sie dann das Hauptteil ein und lassen
Sie es in das hintere Teil einrasten.
Abmessungen
39
14,5
10,6
Service AFRISO
Tel. 07135 102 0
service@afriso.de
81
60
16
Raumthermostat
FloorControl RT01 D-230
Elektrische Anschlüsse an die Leiste
FloorControl WB01 D-8-230
953.000.0094
A
B
N L L1
Display
+
_
1
