Betriebsanleitung VISATRON VN2020
7.4. Montage des Siphonblock
150260 – Siphonblock
Materialnummern:
150166 – Siphonblock mit Messanschluß
270923 – Anschluß-Einheit 03 Standard
270371 – Füllpumpe
Werkzeuge:
Inbusschlüssel Größe 6
Maul-/Ringschlüssel Schlüsselweite 10
Maul-/Ringschlüssel Schlüsselweite 17
Füllpumpe mit Schmieröl zum Befüllen des Siphonblocks
Der Siphonblock besteht aus zwei Baugruppen, der Anschlusseinheit und dem Siphonblock.
Den Siphonblock gibt es in zwei Ausführungen, einmal mit und einmal ohne Messanschluss.
ACHTUNG!
Bei der Installation ist darauf zu achten, dass um die untere Verschlussschraube und den
Messanschluss ausreichend Freiraum besteht. Die beiden Anschlüsse müssen zu
Wartungszwecken frei zugänglich sein
Abbildung 20: Anschluss-
einheit
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG

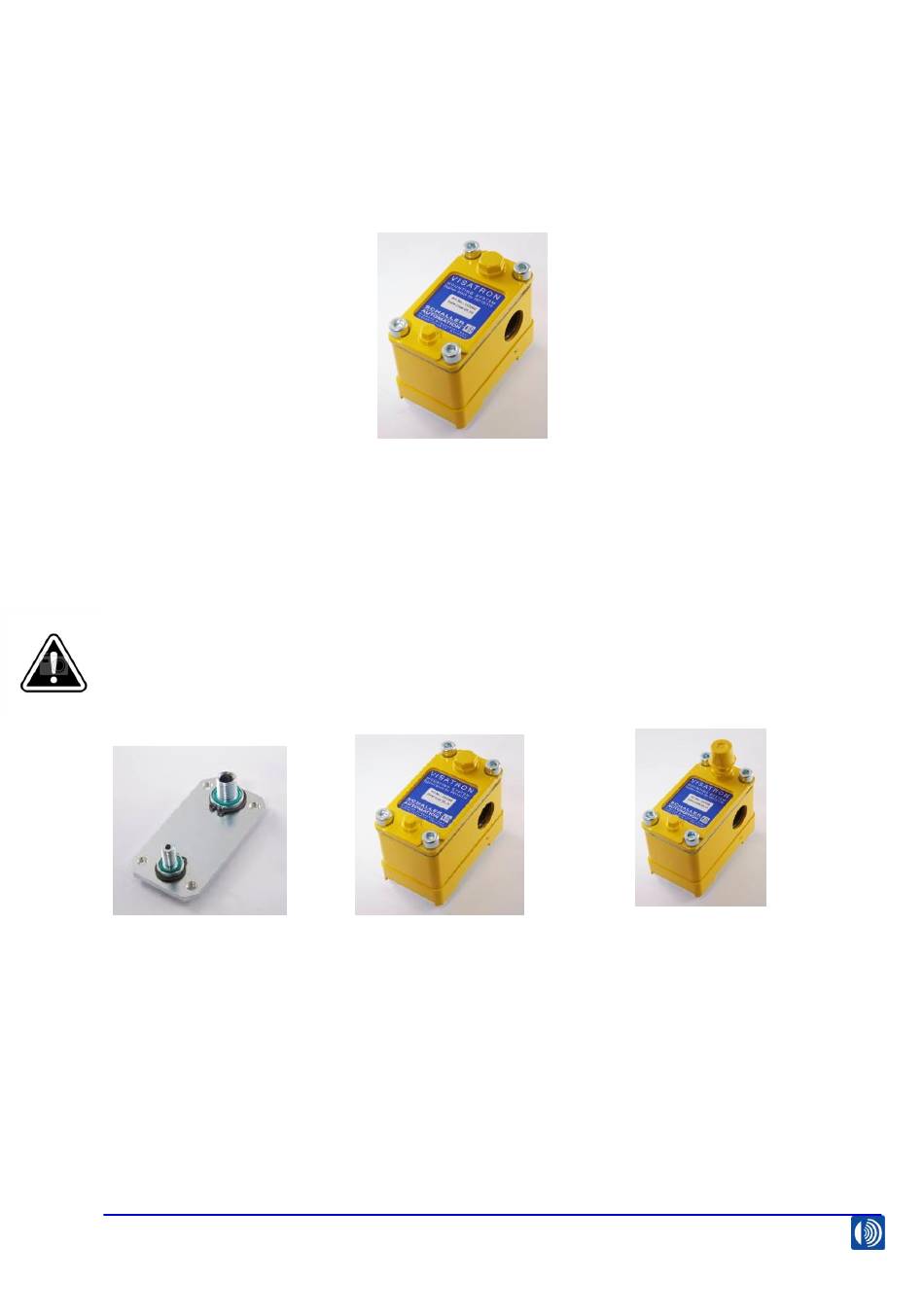

Abbildung 19: Siphonblock
Abbildung 21: Siphonblock
ohne Messanschluss
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
T
www.schaller-automation.com
V2.1 06/2022 D
Abbildung 22: Siphonblock mit
Messanschluss
Seite 31 von 106
