3.

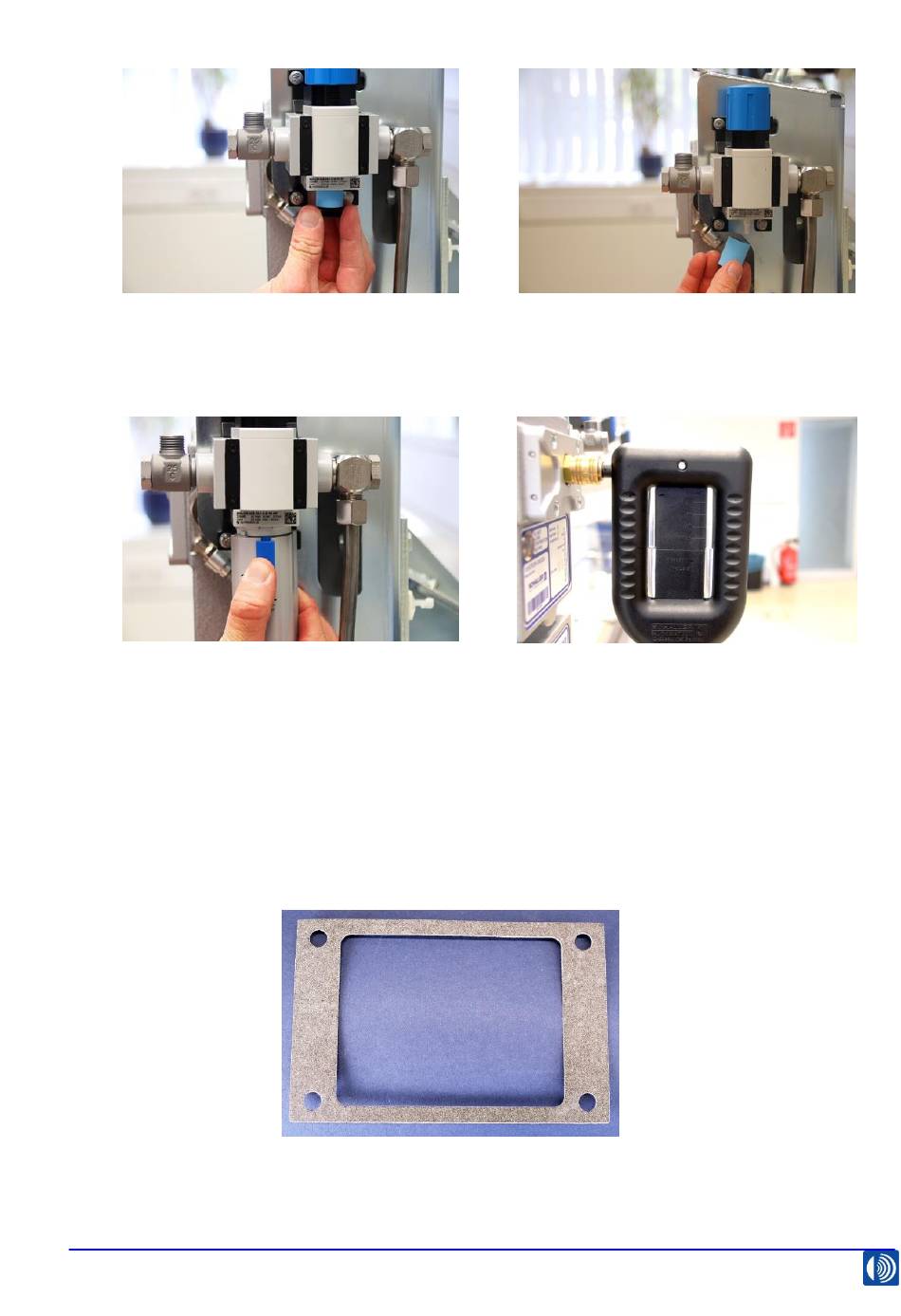

Abbildung 85: Filter demontieren
Schwarze Kunststoffscheibe im
Uhrzeigersinn herausdrehen und Filter
entnehmen.
5.
Abbildung 87: Filterkorb montieren
Filterkorb in umgekehrter Reihenfolge zu
Schritt 1-2 montieren und auf Einrasten
achten.
Materialnummer:
Werkzeuge:
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
9.1.6. Dichtung Anschlusskasten austauschen
356950
Abbildung 89: Dichtung für Anschlusskasten
Maul-/Gabelschlüssel SW10 / SW27 / SW36
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
T
www.schaller-automation.com
V2.1 06/2022 D
4.
Abbildung 86: Filter ersetzen
Neuen Filter gegen den Uhrzeigersinn
einschauben und auf Ausrichtung beim
Einbau achten.
6.
Abbildung 88: Unterdruck kontrollieren
Unterdruck am Messaufsatz kontrollieren
und gegebenenfalls neu einstellen,
gemäß der Schritte aus Kap. 7.10.1 ein.
