Betriebsanleitung VISATRON VN2020
1.

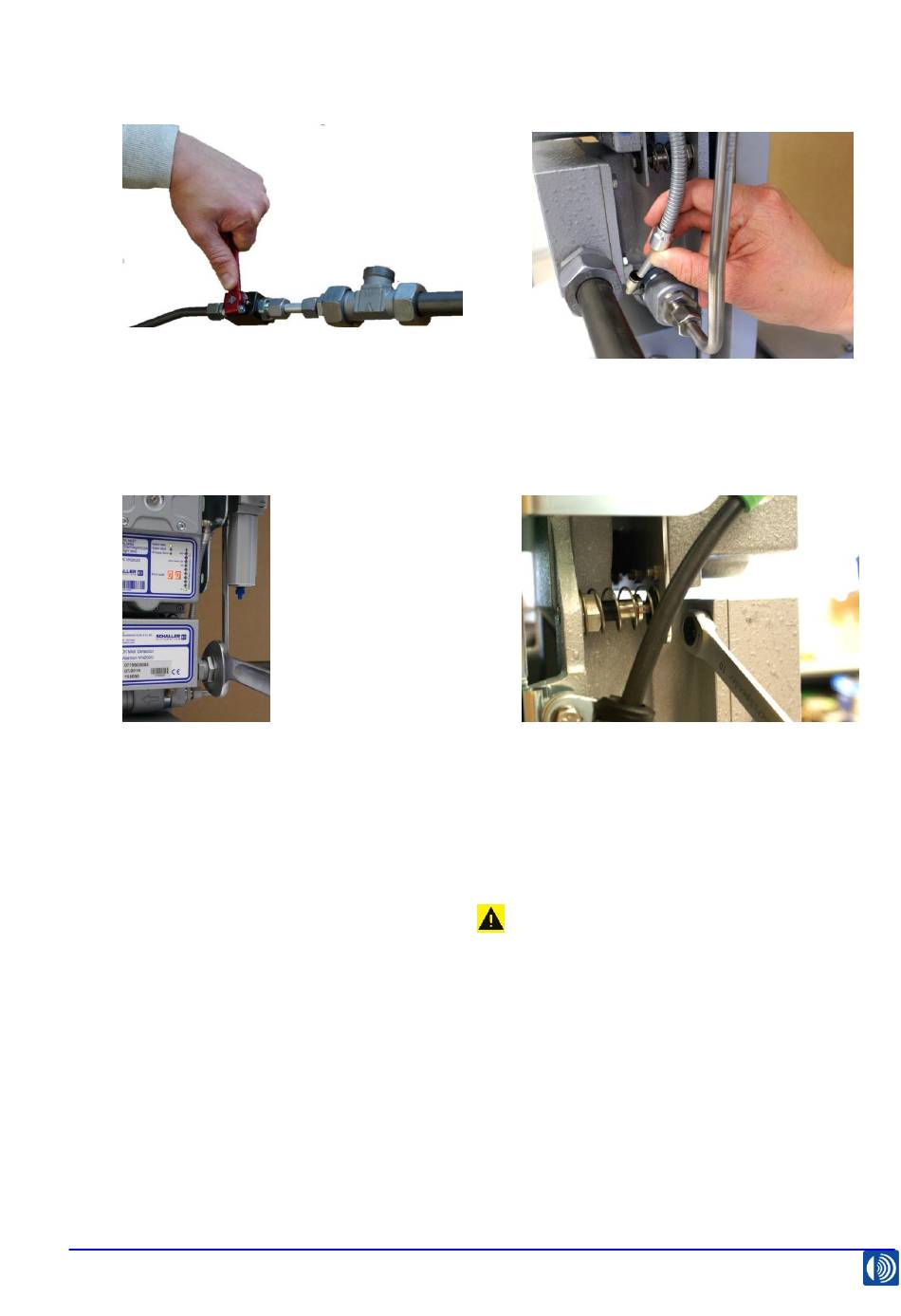

Abbildung 90: Druckluft abschalten
Schalten Sie die Druckluftversorgung
des Ölnebeldetektors aus.
3.
Abbildung 92: Verschraubung lösen
Lösen Sie die Überwurfmutter des Rohr-
bzw. Schlauchanschlusses am
Anschlusskasten durch Drehen gegen
den Uhrzeigersinn.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
2.
4.
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
T
www.schaller-automation.com
V2.1 06/2022 D
Abbildung 91: Verbindungsschlauch von
Venturidüse lösen
Ziehen Sie den Druckluftschlauch
rechtsseitig an der Ventüridüse ab und
schieben ihn beiseite.
Abbildung 93: Anschlussbox lösen
Lösen Sie rückseitig die vier
Sechskantschrauben des
Anschlusskastens durch Drehen gegen
den Uhrzeigersinn. Legen Sie die
Schrauben für die spätere
Wiederverwendung beiseite.
ACHTUNG!
Anschlusskasten kann herunterfallen.
Stoß- und Quetschgefahr.
➔ Halten Sie den Anschlusskasten
während dem Lösen der
Schrauben mit einer Hand fest.
Seite 65 von 106
