Betriebsanleitung VISATRON VN2020
9.

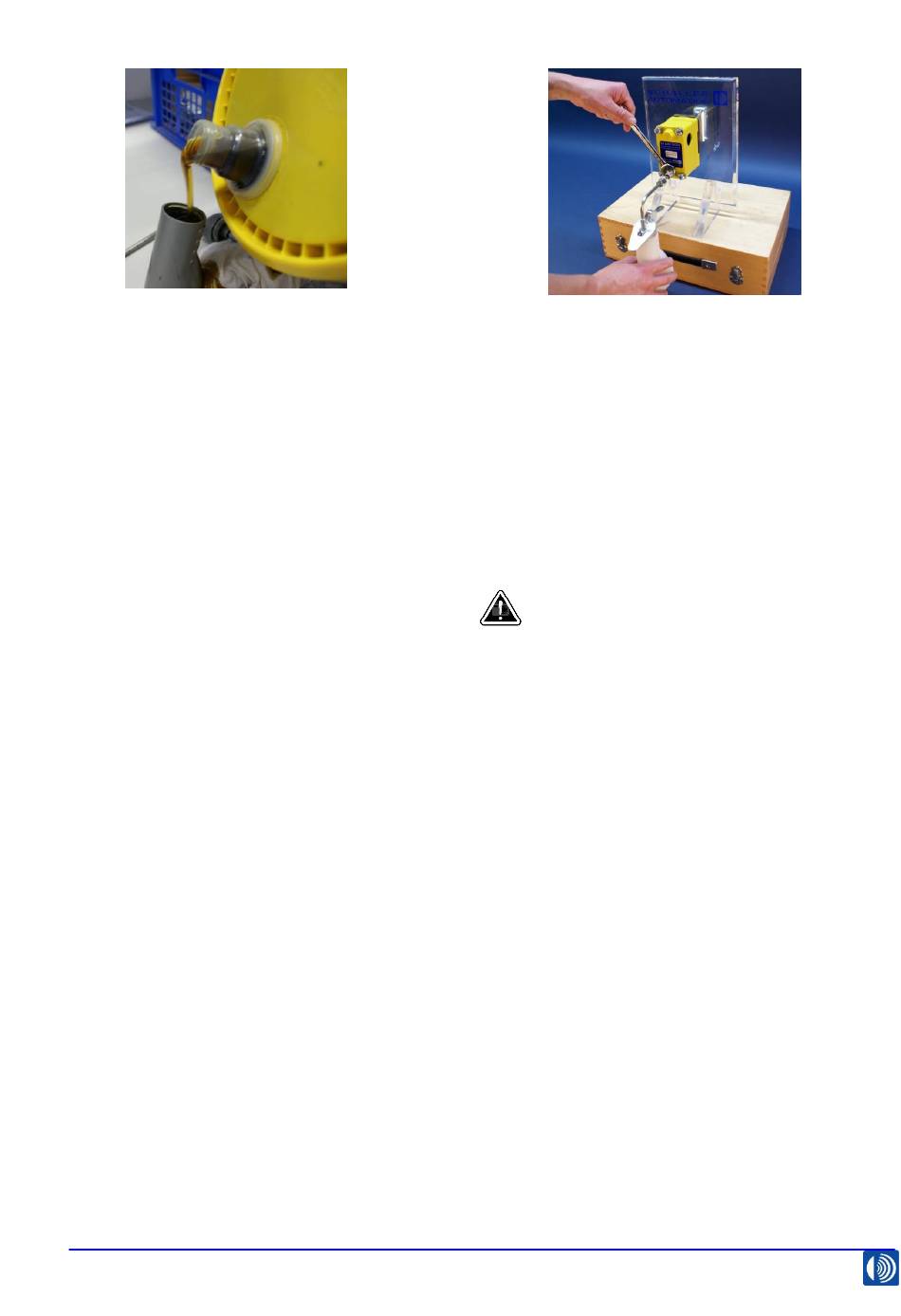

Abbildung 31: Schmieröl in Füllpumpe
einfüllen
Füllpumpe mit Schmieröl befüllen (vom
Motorhersteller freigegebenes Schmieröl)
und den Pumpmechanismus solange
bedienen, bis Schmieröl aus den seitlichen
Öffnungen des Füllrohres läuft.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
10.
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
T
www.schaller-automation.com
V2.1 06/2022 D
Abbildung 32: Füllpumpe montieren
Führen Sie die Füllpumpe bis zum
Anschlag des Füllrohres in die
Ölrücklaufbohrung des
Siphonblocks ein. Ziehen Sie den
Verschraubungskörper der
Einschraubverschraubung der
Füllpumpe an.Füllpumpe mit
Füllrohr fest gegen
Ölrücklaufbohrung der
Anschlussschraube drücken und die
Überwurfmutter anziehen.
ACHTUNG!
Die Ölrücklaufbohrung der
Anschluss-schraube muss durch die
Spitze des Füllrohres verschlossen
sein, sonst läuft das Schmieröl in
das Kurbelgehäuse und nicht in die
Kanäle des Siphonblocks.
Seite 34 von 106
