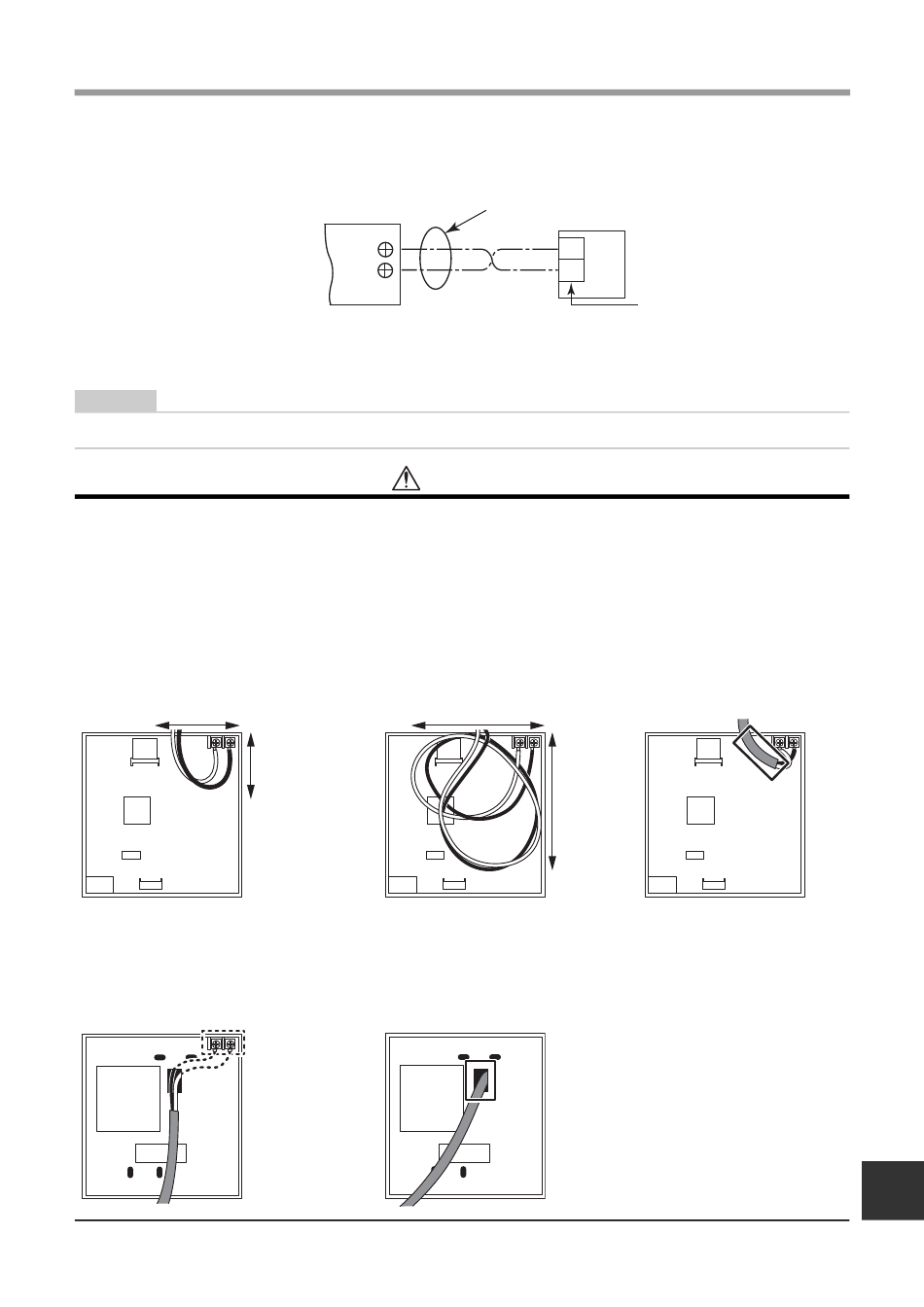

Anschlussdiagramm

Klemmleiste für die
Fernbedienungsverkabelung
des Innengeräts
HINWEIS
Die Kabel A und B haben keine Polarität.
Lassen Sie Überschuss des Fernbedienungskabels nicht im Gehäuse der Fernbedienung, sondern nehmen Sie das Kabel
aus dem Gehäuse heraus. Ziehen Sie die Ummantelung (äußere Schicht) der Kabel im Inneren des Fernbedienungsgehäuses
ab. Der Kabelüberschuss kann Teile im Inneren des Produkts zusammendrücken und das Fernbedienungsgehäuse
beschädigen (einschließlich des LCD).
Beispiel für korrekten Kabelanschluss 1
• Nicht aufgewickelt
• Kein übermäßiger Durchhang
• Die Ummantelung (äußere Schicht) der Kabel im
Inneren des Fernbedienungsgehäuses ist
vollständig abgelöst.
60 mm oder weniger
Beispiel für korrekten Kabelanschluss 2
• Nicht aufgewickelt
• Kein übermäßiger Durchhang
• Die Ummantelung (äußere Schicht) der Kabel im
Inneren des Fernbedienungsgehäuses ist
vollständig abgelöst.
A
B
* Verwenden Sie Kabel mit 0,5 mm² bis 2 mm².
* Crimpanschlüsse können nicht verwendet werden.
VORSICHT
Beispiel für falschen
Kabelanschluss 1
• Überlappend
• Übermäßig Durchhang
50 mm oder
weniger
Beispiel für falschen
Kabelanschluss 3
• Die Ummantelung (äußere Schicht) der
Kabel im Inneren des
Fernbedienungsgehäuses ist nicht
vollständig abgelöst.
Fernbedienungskabel (vor Ort zu beschaffen)
A
B
Mehr als 60 mm
Mehr als
50 mm
– 8 –
Installationshandbuch
Fernbedienung
Klemmleiste der
Fernbedienung
Beispiel für falschen
Kabelanschluss 2
• Die Ummantelung (äußere
Schicht) der Kabel im Inneren des
Fernbedienungsgehäuses ist
nicht vollständig abgelöst.
