Lite-Vision plus Remote Controller
Bedienungsanleitung
Modellname:
RBC-AMS51E-ES
• Lesen Sie diese Anleitung, bevor Sie die
Fernbedienung RBC-AMS51E-ES benutzen.
• Für Installationsanweisungen, die nicht die
Bedienung der Fernbedienung betreffen,
befolgen Sie bitte die mit dem Raumgerät
mitgelieferte Installationsanleitung.
Bedienungsanleitung
Deutsch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toshiba RBC-AMS51E-ES
Inhaltszusammenfassung für Toshiba RBC-AMS51E-ES
- Seite 1 Lite-Vision plus Remote Controller Bedienungsanleitung Modellname: RBC-AMS51E-ES • Lesen Sie diese Anleitung, bevor Sie die Fernbedienung RBC-AMS51E-ES benutzen. • Für Installationsanweisungen, die nicht die Bedienung der Fernbedienung betreffen, befolgen Sie bitte die mit dem Raumgerät mitgelieferte Installationsanleitung. Deutsch Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Lite-Vision plus Remote Controller Inhalt 1 Vorsichtsmaßnahmen für die Sicherheit........2 2 Vor der Verwendung . -
Seite 3: Vorsichtsmaßnahmen Für Die Sicherheit
Bedienungsanleitung Lite-Vision plus Remote Controller Vorsichtsmaßnahmen für die Sicherheit • Lesen Sie diese „Sicherheitshinweise“ vor dem Gebrauch gründlich durch. • Die nachfolgend beschriebenen Vorsichtsmaßnahmen enthalten wichtige Punkte in Bezug auf Sicherheit. Beachten Sie diese unbedingt. Machen Sie sich mit den folgenden Hinweisen und Symbolen vertraut, bevor Sie den Anleitungstext lesen, und befolgen Sie die entsprechenden Anweisungen. -
Seite 4: Vor Der Verwendung
Bedienungsanleitung Lite-Vision plus Remote Controller VORSICHT Installation • Installieren Sie die Fernsteuerung nicht an Orten mit hoher Luftfeuchtigkeit, Öl, Fett oder Vibrationen. Missachtung dieser Vorsichtsmaßregel kann zu Störungen führen. • Installieren Sie die Fernbedienung nicht an einem Ort mit direktem Sonnenlicht oder in der Nähe einer Hitzequelle. -
Seite 5: Namen Und Funktionen Der Teile

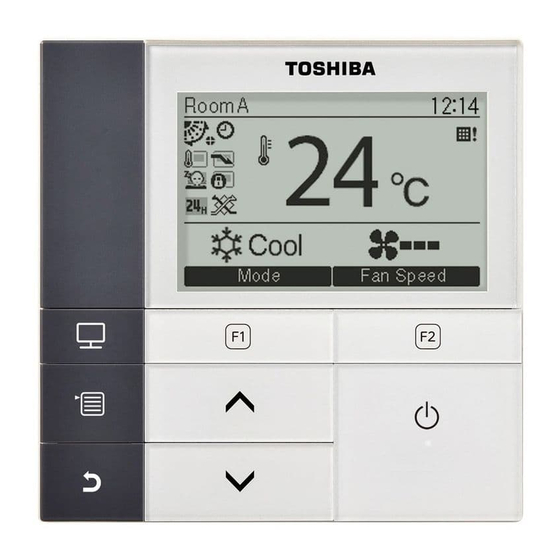

Bedienungsanleitung Lite-Vision plus Remote Controller Namen und Funktionen der Teile Room A 12:00 Kühlen Modus Lüfterdrehzahl Die Tasten-LED leuchtet, während das Klimagerät läuft. Temperatursensor Modellbezeichnungsschild EIN/AUS]-Taste F1]-Taste (Seite 6) Die Funktion variiert je nach dem Einstellungsbildschirm. ∧ ]-Taste (Seite 6) Während des Normalbetriebs: Zur Regelung der F2]-Taste Temperatur. -
Seite 6: Lüftung Icon-Liste
Bedienungsanleitung Lite-Vision plus Remote Controller Detaillierter Anzeigemodus Room A 12:00 Wenn der detaillierte Anzeigemodus ausgewählt ist, erscheinen Symbole auf dem Bildschirm. Kühlen Modus Lüfterdrehzahl ▼ Icon-Liste *1 Siehe mit der Fernbedienung mitgeliefertes Installationshandbuch/Bedienungsanleitung. Zeigt an, dass der Energiesparbetrieb aktiviert Zeigt an, dass eine Timer-Funktion aktiviert ist. ist. -
Seite 7: Betrieb
Bedienungsanleitung Lite-Vision plus Remote Controller Betrieb Laufbetrieb * Manche Betriebsmodi stehen nicht zur Verfügung, je nach dem Typ des Raumgeräts. Drücken Sie die [ EIN/AUS]-Taste, um Room A 12:00 den Betrieb zu starten. Drücken Sie die Taste „ Modus“ Modus F1], um die Betriebsart zu wählen Kühlen Die Betriebsarten wechselt jedes Mal, wenn die... -
Seite 8: Monitorbildschirm
Bedienungsanleitung Lite-Vision plus Remote Controller Monitorbildschirm Überprüfen Sie den aktuellen Betriebszustand. Drücken Sie [ MONITOR]-Taste. Room A 12:00 Der Monitorbildschirm erscheint. Drücken Sie die [ ABBRUCH]-Taste, um zurückzugehen. Kühlen Modus Lüfterdrehzahl Monitor (1) Zeigt die Solltemperatur an. (2) Zeigt die vom Innen-Temperaturfühler des Temp. -
Seite 9: Selbstreinigungsbetrieb (Nur Für Mit Dieser Funktion Ausgestattete Modelle)
Bedienungsanleitung Lite-Vision plus Remote Controller Selbstreinigungsbetrieb (nur für mit dieser Funktion ausgestattete Modelle) Room A 12:00 • Der Selbstreinigungsbetrieb ist die Funktion zum Trocknen des Klimageräts nach dem „Automatik“ (Kühlen), „Kühlen“ oder “Entfeucht”-Betrieb, so dass das Innere des Klimageräts sauber gehalten wird. •... -
Seite 10: Menü-Elemente
Bedienungsanleitung Lite-Vision plus Remote Controller Menü-Elemente Menü 1. Windrichtung 2. Einzellamellen 3. Lamelleneinstellung Schwenktyp Lamellensperre 4. Erinnerungstimer aus Erinnerungstimer aus Timereinstellung 5. Timer einstellen Timer einstellen Bedingungseinstellung Urlaubseinstellung 6. Nachtbetrieb 7.Filterzeichen zurücksetzen 8. Automatikgitter 9. Energiesparen Energiesparbetrieb Temp.ber.grenze einst. Zurück –... -
Seite 11: Über Symbole In Diesem Handbuch
Bedienungsanleitung Lite-Vision plus Remote Controller 10. Anfangseinstellungen Name des Raums Bildschirmkontrast Hintergrundbeleuchtung Tastensperre Kopf/Folgestufe Sprache 4 Sek. lang gedrückt halten 11. Ventilation Ein/Aus Lüfterdrehzahl Modus 24-Std.-Ventilation aus 12.Informationen Modellinformationen Serviceinformationen Über Symbole in diesem Handbuch Die in diesem Handbuch verwendeten Symbole haben die folgenden Bedeutungen: Laufen Zeigt an, dass der Betrieb nur verfügbar ist, wenn das Klimagerät läuft. -
Seite 12: Windrichtung
Bedienungsanleitung Lite-Vision plus Remote Controller 1. Windrichtung Windrichtung * Stellen Sie die Windrichtung ein. VORSICHT Siehe Anweisungen (für die Windrichtung-Einstellung) vor der Einstellung finden Sie im Benutzerhandbuch des Raumgeräts. Vor der Einstellung ∧ ∨ Drücken Sie die Taste [ ] / [ um „1. -
Seite 13: Zum Stoppen Des Schwenkens Der Lamelle (Anzeige Bei Gestopptem Schwenken)
Bedienungsanleitung Lite-Vision plus Remote Controller Zum Stoppen des Schwenkens der Lamelle (Anzeige bei gestopptem Schwenken) Windrichtung Drücken Sie die Taste „ Schwenken AUS Schwenken AUS“ [ F2] im Bildschirm „Windrichtung“. Drücken Sie die Taste „ Schwenken AUS Schwenken AUS“ [ F2] zum Stoppen des Schwenkens. -
Seite 14: Einzellamellen
Bedienungsanleitung Lite-Vision plus Remote Controller 2. Einzellamellen Einzellamellen * Für 4-Wege-Kassettentypen kann die Windrichtung und der Schwenkbetrieb jeder Lamelle einzeln eingestellt werden. ∧ ∨ Drücken Sie die Taste [ ] / [ um „2. Einzellamellen“ im Menü-Bildschirm Einzellamellen zu wählen, und drücken Sie dann die Taste „... -
Seite 15: Zum Stoppen Des Schwenkens Der Lamelle (Anzeige Nach Gestopptem Schwenken)
Bedienungsanleitung Lite-Vision plus Remote Controller Ein-/Ausschalten des Lamellenschwenkens. Zum Schwenken der Lamelle (Anzeige bei eingeschaltetem Schwenken) Einzellamellen Drücken Sie die Taste „ Schwenken EIN Schwenken EIN“ [ F2] im Bildschirm „2. Einzellamellen“. Drücken Sie die Taste [ ABBRUCH]. Der Bildschirm kehrt zum Menübildschirm Zurück Lamellen zurück. -
Seite 16: Lamelleneinstellung
Bedienungsanleitung Lite-Vision plus Remote Controller 3. Lamelleneinstellung Schwenktyp * Wählen Sie den Lamellen-Schwenktyp unter Standard-Schwenken, Doppel-Schwenken oder Zyklisch- Schwenken aus. Führen Sie den Einstellungsvorgang durch, während das Raumgerät nicht in Betrieb ist. (Schalten Sie das Klimagerät aus, bevor sie mit dem Einstellungsvorgang beginnen.) Vor der Einstellung ∧... - Seite 17 Bedienungsanleitung Lite-Vision plus Remote Controller Lamellensperre * Die Richtung der Lamelle kann einzeln gesperrt werden. Führen Sie den Einstellungsvorgang durch, während das Raumgerät nicht in Betrieb ist. (Schalten Sie das Klimagerät aus, bevor sie mit dem Einstellungsvorgang beginnen.) Vor der Einstellung ∧...
-
Seite 18: Erinnerungstimer Aus
Bedienungsanleitung Lite-Vision plus Remote Controller HINWEIS • Die Anzeige „Keine Funktion“ erscheint im Display für Modelle, die nicht mit der Lamellen-Einstellung ausgestattet sind. • Drücken Sie die [ ABBRUCH]-Taste, um den Einstellbetrieb zu beenden. Es wurde keine Einstellung vorgenommen, und der Bildschirm kehrt auf „3.Lamelleneinstellung“ zurück. •... - Seite 19 Bedienungsanleitung Lite-Vision plus Remote Controller HINWEIS • Das Klimagerät stoppt nach Ablauf der festgelegten Zeit. Verflossene Zeit das Aus-Erinnerungstimers Stopp Laufen Aus-Erinnerungstimer Starten Keine restliche Zeit • „ “ erscheint in der detaillierten Anzeige, wenn der Aus-Erinnerungstimer verwendet wird. • Der Aus-Erinnerungstimer arbeitet in den folgenden Fällen nicht: Wenn der Aus-Erinnerungstimer deaktiviert ist Wenn ein Fehler aufgetreten ist Bei laufendem Probebetrieb...
-
Seite 20: Timer Einstellen
Bedienungsanleitung Lite-Vision plus Remote Controller 5. Timer einstellen * Bis zu 8 verschiedene Laufmuster pro Tag können mit dem Zeitplan-Timer programmiert werden. Wochentage, an denen der Zeitplan-Timer nicht verwendet wird, können auch in der „Urlaubseinstellung“ eingestellt werden. ∧ ∨ Drücken Sie die Taste [ ] / [ um „5. -
Seite 21: Bedingungseinstellung
Bedienungsanleitung Lite-Vision plus Remote Controller Beim Einstellen der Funktionen Bei Verwendung der Zentralsteuerung (wenn der Laufen/Stopp-Betrieb unterbunden ist) • Der Zeitplan-Timer kann nicht auf der Folgegerät-Fernbedienung eingestellt werden, wenn das Doppel- Fernbedienungssystem verwendet wird. • Stellen Sie die Uhrzeit vor der Einstellung des Zeitplan-Timers ein. (Seite 31) •... -
Seite 22: Zum Löschen Der Einstellungen Für Jeden Tag
Bedienungsanleitung Lite-Vision plus Remote Controller Timer einstellen(3/3) ↓“ [ Drücken Sie die Taste „ : Montag F1], um das nächste Laufmuster zu 13:00 25°C programmieren. 17:00 --°C Bis zu 8 verschiedene Laufmuster pro Tag 22:05 25°C können programmiert werden. 23:45 --°C Zurück Fest... -
Seite 23: Zum Kopieren Der Einstellungen Für Den Vorherigen Tag
Bedienungsanleitung Lite-Vision plus Remote Controller Zum Kopieren der Einstellungen für den vorherigen Tag Timer einstellen(1/3) Drücken Sie die Taste [ MONITOR] auf Dienstag der Bildschirmansicht für Tagesauswahl. --:-- --°C --:-- --°C Drücken Sie die „ Ja“ [ F1]- --:-- --°C Taste. -
Seite 24: Nachtbetrieb
Bedienungsanleitung Lite-Vision plus Remote Controller 6. Nachtbetrieb (Nur für mit dieser Funktion ausgestattete Modelle) Stellen Sie die Betriebszeit ein, während der der Betriebston des Außengeräts unterdrückt werden soll, wie in der Nacht. ∧ ∨ Drücken Sie die Taste [ ] / [ um „6. -
Seite 25: Filterzeichen Zurücksetzen
Bedienungsanleitung Lite-Vision plus Remote Controller 7. Filterzeichen zurücksetzen „ “ (Filterzeichen) erscheint im detaillierten Display (nicht angezeigt, wenn der normale Displaymodus eingeschaltet ist) um darauf hinzuweisen, dass der Filter gereinigt werden muss. Room A 12:00 • Setzen Sie das Filterzeichen nach der Reinigung des Filters zurück. -
Seite 26: Automatikgitter
Bedienungsanleitung Lite-Vision plus Remote Controller 8. Automatikgitter (Nur für mit dieser Funktion ausgestattete Modelle) Führen Sie den Einstellungsvorgang durch, während das Raumgerät nicht in Betrieb ist. (Schalten Sie das Klimagerät aus, bevor sie mit dem Einstellungsvorgang beginnen.) Bedienen Sie die Automatikgitter-Funktion des Innengeräts. ∧... -
Seite 27: Energiesparen
Bedienungsanleitung Lite-Vision plus Remote Controller 9. Energiesparen Für die Energiesparfunktion einstellen: Energiesparfunktion, Temp.ber.grenze einst. und Zurück. ∧ ∨ Drücken Sie die Taste [ ] / [ um „9. Energiesparen“ im Menü-Bildschirm Energiesparen 1.Energiesparbetrieb zu wählen, und drücken Sie dann die Taste <Ein>... -
Seite 28: Energiesparverhältnis
Bedienungsanleitung Lite-Vision plus Remote Controller Energiesparverhältnis Führen Sie den Einstellungsvorgang durch, während das Raumgerät nicht in Betrieb ist. (Schalten Sie das Klimagerät aus, bevor sie mit dem Einstellungsvorgang beginnen.) Energiesparbetrieb ∧ ∨ Drücken Sie die Taste [ ] / [ 1.Energiesparbetrieb um „2. -
Seite 29: Energiesparzeitplan
Bedienungsanleitung Lite-Vision plus Remote Controller Energiesparzeitplan Energiesparbetrieb ∧ ∨ Drücken Sie die Taste [ ] / [ 1.Energiesparbetrieb um „3. Energiesparzeitplan“ im Bildschirm Ein / „Energiesparbetrieb“ zu wählen, und 2.Energiesparverhältnis drücken Sie dann die Taste 3.Energiesparzeitplan „ Einst.“ [ F2]. Einst. - Seite 30 Bedienungsanleitung Lite-Vision plus Remote Controller Temp.ber.grenze einst. Stellen Sie den Temperaturbereich für jeden Betriebsmodus ein. ∧ ∨ Energiesparen Drücken Sie die Taste [ ] / [ 1.Energiesparbetrieb um „2. Temp.ber.grenze einst.“ im <Ein> Bildschirm „Energiesparen“ zu wählen, und 2.Temp.ber.grenze einst. drücken Sie dann die Taste 3.Zurück „...
- Seite 31 Bedienungsanleitung Lite-Vision plus Remote Controller Zurück Die Temperaturbereicheinstellung kehrt automatisch auf die spezifizierte Temperatur zurück, wenn die Temperatur an der Fernbedienung geändert wurde. Die Zeit und die Temperatur zur Rückstellung können eingestellt werden. ∧ ∨ Energiesparen Drücken Sie die Taste [ ] / [ 1.Energiesparbetrieb um „3.
-
Seite 32: Anfangseinstellungen
Bedienungsanleitung Lite-Vision plus Remote Controller 10.Anfangseinstellungen Stellen Sie die Anfangseinstellung an der Fernbedienung ein. ∧ ∨ Drücken Sie die [ ]-Taste zur Auswahl von „10. Anfangseinstellungen“ Anfangseinstellungen(1/2) 1.Uhr auf dem Menü-Bildschirm und drücken Sie 2.Name des Raums dann die „ Einst.“... -
Seite 33: Einstellung Der Uhr
Bedienungsanleitung Lite-Vision plus Remote Controller Einstellung der Uhr ∧ ∨ Drücken Sie die Taste [ ] / [ ], um Datum „1. Uhr“ im Bildschirm Monat „Anfangseinstellungen“ zu wählen, und Jahr 2010 drücken Sie dann die Taste „ Stunde Einst. Einst.“... -
Seite 34: Hintergrundbeleuchtung
Bedienungsanleitung Lite-Vision plus Remote Controller Hintergrundbeleuchtung Schalten Sie die Hintergrundbeleuchtung des LCD ein oder aus. Anfangseinstellungen(1/2) ∧ ∨ Drücken Sie die Taste [ ] / [ ], um 1.Uhr „4. Hintergrundbeleuchtung“ im Bildschirm 2.Name des Raums „Anfangseinstellungen“ zu wählen, und 3.Bildschirmkontrast drücken Sie dann die Taste „... - Seite 35 Bedienungsanleitung Lite-Vision plus Remote Controller Sprache Wählen sie eine Sprache für den Bildschirmtext aus. Anfangseinstellungen(2/2) ∧ ∨ Drücken Sie die Taste [ ] / [ ], um 6.Kopf/Folgestufe „7. Sprache“ im Bildschirm 7.Sprache „Anfangseinstellungen“ zu wählen, und 8.4 Sek. lang gedrückt halten drücken Sie dann die Taste „...
- Seite 36 Bedienungsanleitung Lite-Vision plus Remote Controller 4 Sek. lang gedrückt halten Stellen Sie die „Halten und Drücken“-Bedienung für die [ EIN/AUS]-Taste ein. ∧ ∨ Drücken Sie die Taste [ ] / [ Anfangseinstellungen(2/2) um „8. 4 Sek. lang gedrückt halten“ im 6.Kopf/Folgestufe Menü-Bildschirm zu wählen, und drücken 7.Sprache...
-
Seite 37: Ventilation
Bedienungsanleitung Lite-Vision plus Remote Controller 11.Ventilation (Nur für mit dieser Funktion ausgestattete Modelle) Ventilation Stellen Sie die Lüftungsfunktion für das Klimagerät ein. Wählen Sie „11. Ventilation“ im Menü- Bildschirm, und drücken Sie dann die Taste Ventilation 1.Ein/Aus „ Einst.“ [ F2]. -
Seite 38: Informationen
Toshiba Luft-zu-Luft Wärmetauscher der Serie VN-M*HE verwenden. Einzelheiten finden Sie im Benutzerhandbuch des Luft-zu-Luft Wärmetauschers. • „ “ erscheint in der Detailanzeige während des Lüftungsbetriebs, wenn eine andere Lüftungseinheit als der Toshiba Luft-zu-Luft Wärmetauscher der Serie VN-M*HE verwendet wird, und die der Einzelbetrieb für die Lüftungseinheit aktiviert ist. -
Seite 39: Gruppensteuerung
Bedienungsanleitung Lite-Vision plus Remote Controller Gruppensteuerung Der folgenden Funktionen können einzeln für jedes Gerät eingestellt werden, wenn die Gruppensteuerung verwendet wird: „Windrichtung“, „Einzellamellen“, „Schwenktyp“, „Lamellensperre“, „Automatikgitter“ Bedienen Sie die Fernbedienung entsprechend dem unten beschriebenen Verfahren vor der Einstellung jeder Funktion. Wählen Sie die Gruppensteuerungsfunktion im Menü-Bildschirm, und drücken Sie dann Windrichtung... -
Seite 40: Wartung
Bedienungsanleitung Lite-Vision plus Remote Controller Wartung Schalten Sie vor der Wartung die Stromversorgung aus. VORSICHT Bedienen Sie das Gerät nicht mit nassen Händen. Dies kann zu Stromschlägen führen. Tägliche Wartung Wischen Sie die Fernbedienung mit einem trockenen weichen Lappen ab. Verwendung von Wasser zur Reinigung der Fernbedienung kann zu Fehlfunktionen führen. -
Seite 41: Fehlersuche
Bedienungsanleitung Lite-Vision plus Remote Controller Fehlersuche Bestätigung und Prüfung Fehlercode Tritt im Klimagerät ein Fehler auf erscheinen auf Code : P10 Gerät : 2–2 dem Display der Fernbedienung der Fehlercode und die Gerätenummer des betroffenen Gerätenummer Innengeräts. des Raumgeräts mit Fehlfunktion * Der Fehlercode wird nur während des Betriebs Kühlen angezeigt. - Seite 42 EH97062701...
