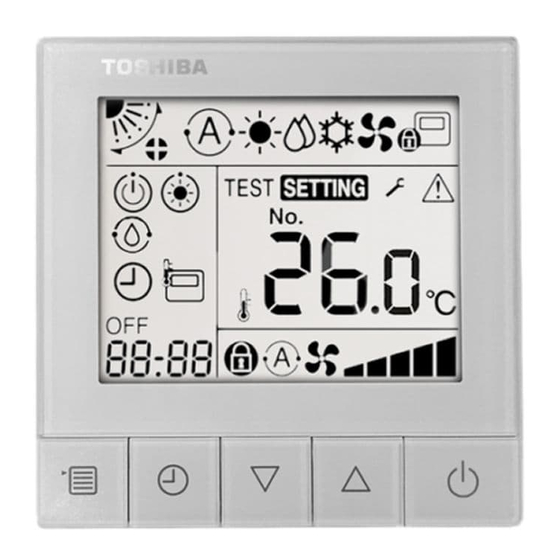

Compact Wired Remote Controller Installation Manual Installation Manual English Modle name: Manuel d’installation Français RBC-ASC11E Installationsanweisung Deutsch RBC-ASC11E-TR Manuale di installazione Italiano Manual de instalación Español Manual de Instalação Português Installatie handleiding Nederlands Οδηγίες εγκατάστασης ελληνικά инструкция по монтажу Pусский язык...
Seite 2
Typ: Kompakte kabelgebundene Fernbedienung RBC-ASC11E Installationsanweisung Für Installationspersonal bestimmt – elektrische Bedienung und Reparatur Stückliste • Die Fernbedienung nur im Raum installieren, wo die Klimaanlage zum Einsatz kommt. Nr. Bezeichnung Menge Nr. Bezeichnung Menge • Die Fernbedienung senkrecht an der Wand Installations- oder sonstigen ähnlichen Orten installieren.
Installation der Fernbedienung Einstellung des DIP-Schalters Der DIP-Schalter befindet sich an der Platine ■ D ie Fernbedienung an der Wand der Fernbedienung. Zum Umschalten ist die installieren hintere Abdeckung abzubauen. Aber zuvor ist die Stromversorgung unbedingt auszuschalten. Wandfläche (Werkeinstellung) Hintere Abdeckung Grundgerät der ON (Ein)
Seite 4
■ T emperaturfühler der ■ Anschlussplan Fernbedienung: 4 • Bedienung eines Innengerätes durch zwei an verschiedenen Orten installierte Mit dem DIP-Schalter 4 wird der Temperaturfühler der Fernbedienung Fernbedienungen. eingestellt. Soll der Temperaturfühler der Fernbedienung aktiviert werden, ist der Schalter auf ON (Ein) Stellung zu schieben. Soll der Temperaturfühler des Innengerätes aktiviert werden, ist der Schalter auf OFF (Aus) Stellung zu schieben.
Seite 5
Anforderung 4. Nach Beenden des Testlaufs die „TIMER OFF“-Taste nochmal betätige, um sicher zu Bei der Erstinbetriebnahme kann die stellen, dass „TEST“ am LCD-Bildschirm Inbetriebnahme nach Einschalten einige Zeit in erlöscht. (Die Fernbedienung verfügt Anspruch nehmen. Dies ist aber kein Fehler. über eine Funktion zum verzögerten (Dauer der Erstinbetriebnahme) Ausschalten von 60 Minuten, um einen...
Seite 6
Toshiba Carrier Air Conditioning (China) Co.,Ltd EHV1605201- ①...
