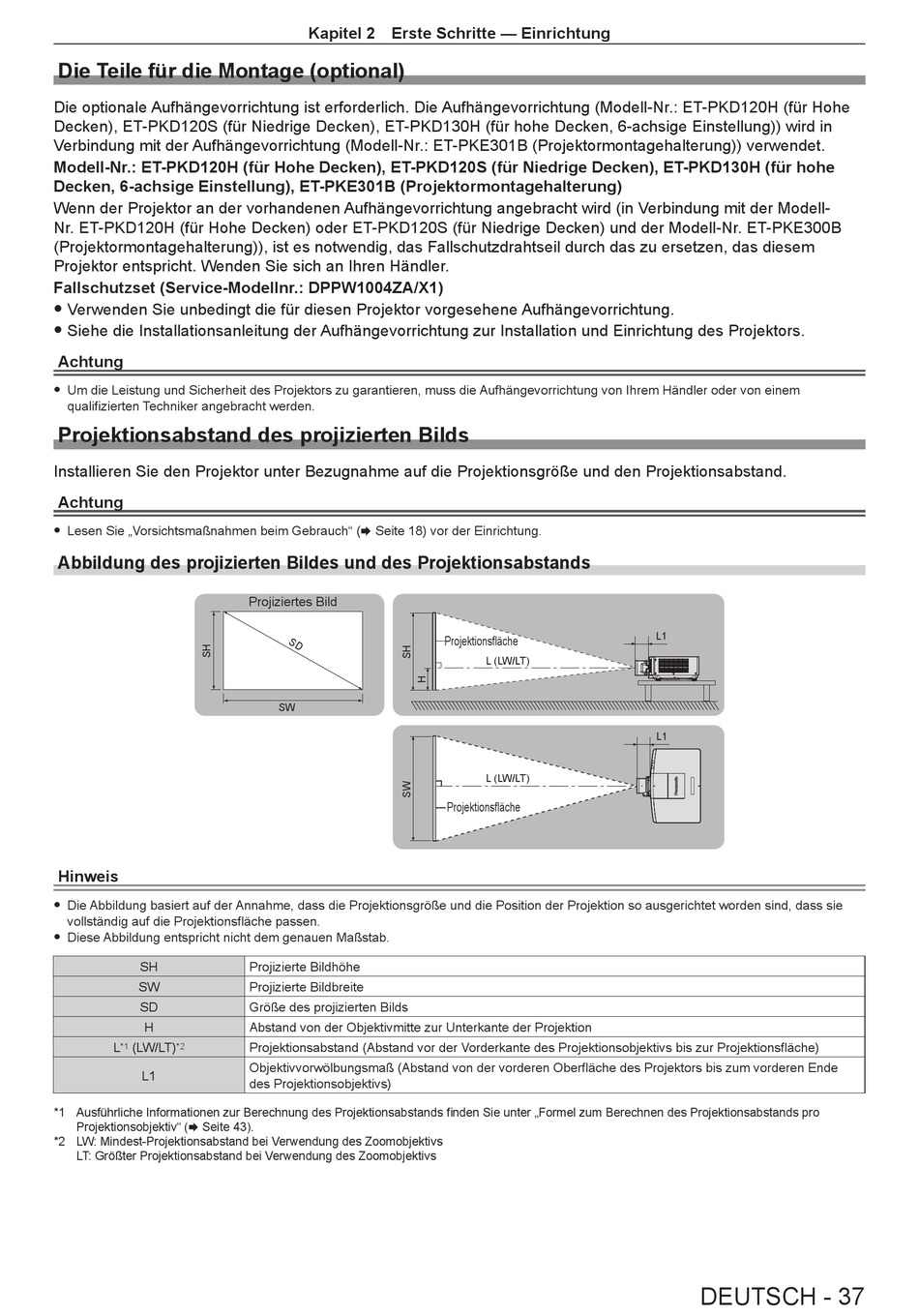

Die Teile für die Montage (optional)
Die optionale Aufhängevorrichtung ist erforderlich. Die Aufhängevorrichtung (Modell-Nr.: ET-PKD120H (für Hohe
Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe Decken, 6-achsige Einstellung)) wird in
Verbindung mit der Aufhängevorrichtung (Modell-Nr.: ET-PKE301B (Projektormontagehalterung)) verwendet.
Modell-Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe
Decken, 6-achsige Einstellung), ET-PKE301B (Projektormontagehalterung)
Wenn der Projektor an der vorhandenen Aufhängevorrichtung angebracht wird (in Verbindung mit der Modell-
Nr. ET-PKD120H (für Hohe Decken) oder ET-PKD120S (für Niedrige Decken) und der Modell-Nr. ET-PKE300B
(Projektormontagehalterung)), ist es notwendig, das Fallschutzdrahtseil durch das zu ersetzen, das diesem
Projektor entspricht. Wenden Sie sich an Ihren Händler.
Fallschutzset (Service-Modellnr.: DPPW1004ZA/X1)
f Verwenden Sie unbedingt die für diesen Projektor vorgesehene Aufhängevorrichtung.
f Siehe die Installationsanleitung der Aufhängevorrichtung zur Installation und Einrichtung des Projektors.
Achtung
f Um die Leistung und Sicherheit des Projektors zu garantieren, muss die Aufhängevorrichtung von Ihrem Händler oder von einem
qualifizierten Techniker angebracht werden.
Projektionsabstand des projizierten Bilds
Installieren Sie den Projektor unter Bezugnahme auf die Projektionsgröße und den Projektionsabstand.
Achtung
f Lesen Sie „Vorsichtsmaßnahmen beim Gebrauch" (x Seite 18) vor der Einrichtung.
Abbildung des projizierten Bildes und des Projektionsabstands
Hinweis
f Die Abbildung basiert auf der Annahme, dass die Projektionsgröße und die Position der Projektion so ausgerichtet worden sind, dass sie
vollständig auf die Projektionsfläche passen.
f Diese Abbildung entspricht nicht dem genauen Maßstab.
SH
SW
SD
H
L
(LW/LT)
*1
*2
L1
*1 Ausführliche Informationen zur Berechnung des Projektionsabstands finden Sie unter „Formel zum Berechnen des Projektionsabstands pro
Projektionsobjektiv" (x Seite 43).
*2 LW: Mindest-Projektionsabstand bei Verwendung des Zoomobjektivs
LT: Größter Projektionsabstand bei Verwendung des Zoomobjektivs
Kapitel 2 Erste Schritte — Einrichtung
Projiziertes Bild
SW
Projizierte Bildhöhe
Projizierte Bildbreite
Größe des projizierten Bilds
Abstand von der Objektivmitte zur Unterkante der Projektion
Projektionsabstand (Abstand vor der Vorderkante des Projektionsobjektivs bis zur Projektionsfläche)
Objektivvorwölbungsmaß (Abstand von der vorderen Oberfläche des Projektors bis zum vorderen Ende
des Projektionsobjektivs)
Projektionsfläche
L (LW/LT)
L (LW/LT)
Projektionsfläche
L1
L1
DEUTSCH - 37
