Zusammenbau; Hauptgabel; Demontage Hauptgabel Mit Buchse - GLATZ Fortano Serviceanleitung

Sonnenschirm
Fortano
5.3.

Zusammenbau

Die Montage des neuen Kurbelantriebs erfolgt in der umgekehrten Reihenfolge.
6. Hauptgabel austauschen
6.1.

Demontage Hauptgabel mit Buchse

G
latz AG
Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx
Created: Selçuk Ceylan / 19.08.2020

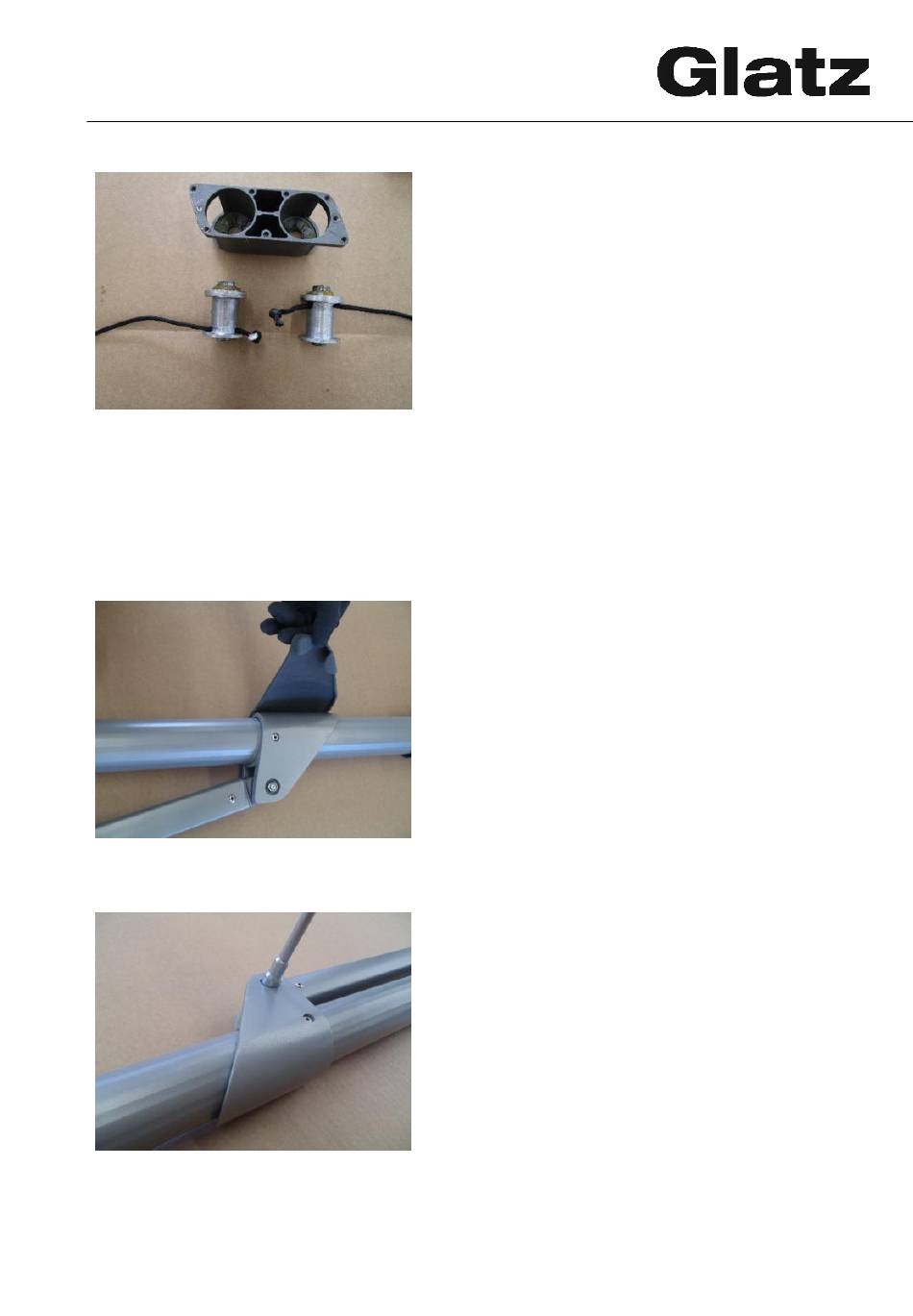

Die geöffnete Schale sieht wie
abgebildet aus.
Die zwei Wagenseile mit den Seilspulen
sind hier sichtbar.
Um die Hauptgabel zu ersetzen, sollten
vorher das Gestell Punkt 4.1, die Krone
Punkt 3.3 und Schieber 3.1 demontiert
werden.
Wenn diese Teile demontiert sind, muss
das Softcap an der Buchse entfernt
werden.
Die Zylinder Schraube (6-Kant) lösen,
welche durch den Oberlenker führt und
mit einer Stoppmutter befestigt ist.
