UPSI-IP-3-Serie
F Allgemeine Angaben
F1 Einbau – Installationshinweise
Die Installation nicht-steckfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem
eingetragenen Fachbetrieb vorzunehmen, der auch bei der Einholung der Zustimmung des
jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.

F2 Konvektion, Einbaulage und Montage

Um bestmögliche Konfektion zu erreichen, ist das Gerät senkrecht an eine tragfähige Wand oder andere
Oberfläche zu montieren. Nur dadurch ist ein Betrieb in den angegeben technischen Bereichen möglich.
Andere Einbauweisen sind unter Beachtung eines verringerten Leistungsbereiches möglich.
Benötigte Befestigungshilfen wie Dübel oder sonstige Systeme sind gemäß der verwendeten Montage-
oberfläche zu wählen.
Ein Abstand von mindestens 100 mm (10 cm) in alle Richtungen ab Gehäusewand zu anderen, benachbarten
Geräten sollte eingehalten werden. Die Geräte entsprechen der IP-Schutzklasse 65.

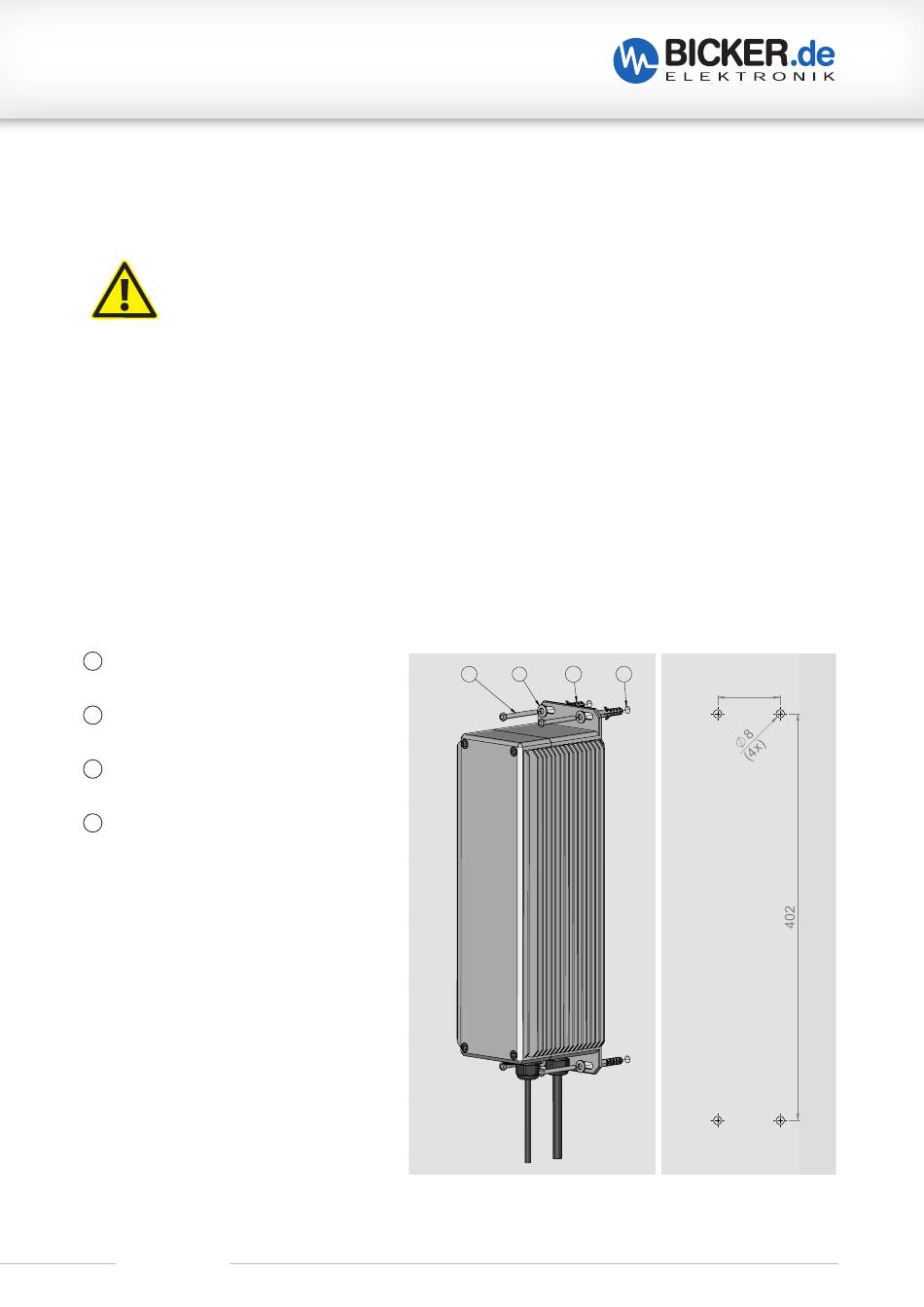

A 4 x Sechskants-Spaxschraube,
6 mm x 60 mm oder länger
B 4 x Spannscheibe, 6.4 mm,
DIN 6796
C 4 x 8 mm Montagedübel für Wand-
befestigung
D 8 mm Bohrloch
Revision 1-0
A
B
C
D
62
Bohrvorlage, Maße in mm
20
