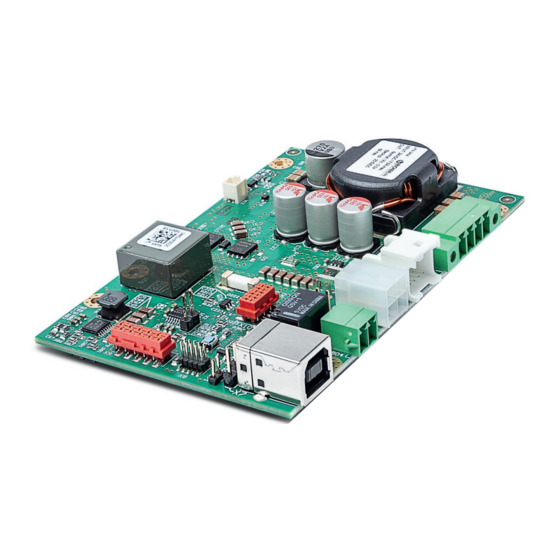

- Seite 1 Deutsch Benutzerhandbuch UPSI-1208 USV-SYSTEM OPEN FRAME Bicker Elektronik GmbH Ludwig-Auer-Straße 23 | 86609 Donauwörth · Germany...
-
Seite 2: Legende Der Verwendeten Symbole
UPSI-1208 Legende der verwendeten Symbole Symbol Beschreibung Achtung! Wichtiger Gefahrenhinweis. Nicht mit dem Hausmüll entsorgen. Warnung vor elektrischer Spannung. Revisionsverzeichnis Datum Änderung 13.09.2021 Initial-Version Revision 0-1 17.10.2021 Release-Version Revision 1 Revision 1... - Seite 3 UPSI-1208 Revision 1...
-
Seite 4: Technische Daten
UPSI-1208 A Kurzspezifikation UPSI-1208 12 V DC / 8 A 12 V DC USV (Open Frame-Version) Intelligente Eingangsstromerkennung Geregelte Ausgangsspannung im Batterie-Betrieb Mindestlasterkennung Power-fail Timer-Funktion Relaiskontakt für Power-fail Reboot-Funktion Ladezustandsanzeige Herunterfahren durch externes Signal ... -
Seite 5: Inhaltsverzeichnis
UPSI-1208 Kurzspezifikation UPSI-1208 ................4 Einführung und Beschreibung ................6 B1 Produkt- und Funktionsbeschreibung ......................6 B2 Bestimmungsgemäßer Gebrauch ........................7 Sicherheitshinweise ....................8 Technische Daten ....................9 D1 Allgemeine Technische Daten ..........................9 D2 Zeichnung ..................................16 Name / Adresse / Support E-Mail / Telefonnummer des Herstellers ....16 Allgemeine Angaben................... -
Seite 6: Einführung Und Beschreibung
Installationsvorgaben wird jegliche Haftung seitens Bicker Elektronik ausgeschlossen. B1 Produkt- und Funktionsbeschreibung Die UPSI-1208 (nachfolgend auch USV) ist ein DC/DC-USV-System mit zahlreichen digitalen Features und einer hohen Performance. Die USV kann mit unterschiedlichen Energiespeichern (nachfolgend auch Batterie(n)), unterschiedlicher Kapazität und unterschiedlicher Chemie betrieben werden. Es dürfen ausschließlich Energiespeicher von Bicker Elektronik verwendet werden, da die Ladeeinstellungen nach Erkennung des eingesetzten Batterietyps erfolgen. -
Seite 7: B2 Bestimmungsgemäßer Gebrauch
UPSI-1208 B2 Bestimmungsgemäßer Gebrauch Dieses Gerät wurde für den Einsatz als Einbaugerät in einem Endprodukt mit Gehäuse und für den profes- sionellen Einsatz in Bereichen wie industrieller Steuerungs-, Kommunikations- und Messtechnik entwickelt. Es darf nicht in Vorrichtungen oder Anlagen verwendet werden, bei denen eine Fehlfunktion zu schweren Verletzungen führt oder Menschenleben gefährdet. -
Seite 8: Sicherheitshinweise
UPSI-1208 C Sicherheitshinweise WARNUNG! Missachtung nachfolgender Punkte kann einen elektrischen Schlag, Brände, schwere Unfälle oder Tod zur Folge haben. 1. Auf eine ordnungsgemäße und fachgerechte Verdrahtung muss geachtet werden. 2. Das Gerät darf weder Feuer noch Temperaturen außerhalb der Spezifikation ausgesetzt werden. -
Seite 9: Technische Daten
UPSI-1208 D Technische Daten D1 Allgemeine Technische Daten EINGANGSDATEN – UPSI-1208 Wenn nicht anders angegeben, gelten alle Angaben für 25 °C Umgebungstemperatur, 12 V DC Eingangsspannung und Nennausgangstrom (I Eingangsspannung 12 V DC Eingangsspannungsbereich 11.5 V DC…16 V DC Spannungsfestigkeit max. - Seite 10 UPSI-1208 AUSGANGSDATEN – UPSI-1208 (NETZBETRIEB) Wenn nicht anders angegeben, gelten alle Angaben für 25 °C Umgebungstemperatur, 12 V DC Eingangsspannung und Nennausgangstrom (I Ausgangsspannung 12 V DC Ausgangsspannungsbereich – 0.6 V DC max. (abhängig von der Last) Kapazitive Last 3000 µF (bei Start) Ausgangsstrom 8.4 A...
- Seite 11 UPSI-1208 BATTERIE-LADEEINHEIT Ladeverfahren CC / CV / CP Ladeschlussspannung Abhängig vom Energiespeicher, ca. 11 V max. Ladestrom Abhängig vom Energiespeicher, 4.5…5.0 A, 16 A max. Batterie-Technologie LiFePO4 / EDLC (Supercaps) FREIGEGEBENE ENERGIESPEICHER BP-LFP-1025 LiFePO4 / 10 V DC / 2.5 Ah / 25 Wh BP-SUC-1033 EDLC / 10.4 V DC / 4.9 kJ (3.3 kJ nutzbar) /...
- Seite 12 UPSI-1208 DATENSCHNITTSTELLE – USB (X6 ODER X7) Benennung der Schnittstelle Anzahl der Schnittstellen Anschlussart USB-Typ B (Buchse) oder Stiftleiste, Rastermaß 2.54 mm Verriegelung Nein Übertragungsphysik USB 2.0 Topologie Punkt zu Punkt Protokoll VCOM, HID Übertragungslänge ≤ 3 m Zugriffszeit < 1 s...
-
Seite 13: Allgemeine Daten
UPSI-1208 ALLGEMEINE DATEN Brennbarkeitsklasse nach UL 94 Gewicht 0.09 kg Parallelschaltbarkeit UPS Nein Serienschaltbarkeit UPS Nein Schutzart Keine Schutzklasse III (ohne PE) Montageart Einbaugerät Ausführung Open Frame Abmessungen B / H / T 105 mm / 17 mm / 70.5 mm ±0.5 mm (inklusive Anschlüsse und höchsten Bauteilen) - Seite 14 Basisnorm CE Erfüllte Anforderung gemäß EN 61000 (CE) (Störfestigkeit Industrieumgebung) Entladung statischer Elektrizität Das Endprodukt muss zertifiziert werden. Die UPSI-1208 ist EN 61000-4-2 designed, um alle Anforderungen gemäß CE zu erfüllen. Als Kontaktentladung Richtwert der erreichbaren Grenzwerte des Geräts kann das...
- Seite 15 Basisnorm CE Erfüllte Anforderung gemäß EN 55016-2-3 (CE) (Haushalt) Funkstörspannung auf Stromversorgungs- Das Endprodukt muss zertifiziert werden. Die UPSI-1208 ist leitungen designed, um alle Anforderungen gemäß CE zu erfüllen. Als EN 55016-2-3 Richtwert der erreichbaren Grenzwerte des Geräts kann das...
-
Seite 16: D2 Zeichnung
UPSI-1208 D2 Zeichnung Toleranz ±0.5 mm 105 mm E Name / Adresse / Support E-Mail / Telefonnummer des Herstellers Bicker Elektronik GmbH · Ludwig-Auer-Straße 23 · 86609 Donauwörth · Germany E-Mail: support@bicker.de · Tel.: +49 (0) 906 70595-0 Revision 1... -
Seite 17: Allgemeine Angaben
Dies ist auf der Bottom-Seite empfehlenswert im Bereich des Wandlers (Drossel L2, Power-MOSFETs Q10, Q110 und Q9) und im Eingangsbereich (Drossel L1). Die Funktionserdung der UPSI-2406 und UPSI-1208 ist ab Versionsstand v10.0 eingangsseitig als auch ausgangsseitig vorhan- den (V und V ). -
Seite 18: F3 Übersicht Der Anschlüsse / Schnittstellen
UPSI-1208 F3 Übersicht der Anschlüsse / Schnittstellen Externe Status-LED Temperatur Sensor (nur für interne Zwecke) (nur für interne Zwecke) RS232 S1 Switch* (nur für interne Zwecke) Eingang und Ausgang Relais Batterie Daten Batteriestart Batterie Power *S1 Switch: (µC-Reset): Durch Drücken wird der Mikrocontroller auf Anfangszustand zurückgesetzt. -
Seite 19: F4 Anschlussbeschreibung
UPSI-1208 F4 Anschlussbeschreibung EINGANG UND AUSGANG (X1) FUNKTION Vin + – – Vin – Vout – Vout + RELAIS (X5) Die Funktion des Relais-Anschlusses kann per Software konfiguriert werden. Bei Schließen des Relais beträgt der Widerstand zwischen den beiden Pins ca. 0 Ω, ansonsten sind sie „open load“. - Seite 20 UPSI-1208 USB (X7) FUNKTION GND (Gehäuse / Schirmung) Data+ Data– EXTERNE STATUS-LED (X2) Am Anschluss X2 kann eine externe low current LED angeschlossen werden (LED-Strom 5…10 mA). FUNKTION LED-Anode, V+ LED-Kathode, V– BATTERIESTART (X11) FUNKTION Batteriestart, Anschluss 1 (zum µC)
- Seite 21 UPSI-1208 BATTERIE POWER (X3) FUNKTION Batterie – Batterie – Batterie + Batterie + BATTERIE DATEN (X4) FUNKTION Interner Temperatursensor auf Energiespeicher, Anschluss 1 I²C_0-SCL Interner Temperatursensor auf Energiespeicher, Anschluss 2 I²C_0-SDA SP0 (Batterie Enable) +5 V (max. 50 mA) BATTERIE TYP GENUTZTE PINS...
-
Seite 22: F5 Dimensionierung Der Vorgeschalteten Stromversorgung
Batterien und die korrekte Funktion der Applikation zu garantieren. Der Eingang muss von einer SELV- oder PELV-Stromversorgung gespeist werden. Um die UPSI-1208 mit voller Funktionalität zu betreiben, sollte die vorgeschaltete Stromversorgung mindestens 12 V / 10 A bereitstellen können und keine Konstantstrom- Funktion (constant current function) verwendet werden. -
Seite 23: F6 Anschlussplan
UPSI-1208 F6 Anschlussplan APPLIKATION – – ENERGIESPEICHER BAT DATA BAT PWR RELAIS RS232 (DSUB 9) für individuelle Verwendung ANSCHLUSS-REIHENFOLGE 1. BATTERIE DATEN (X4) 2. BATTERIE POWER (X3) 3. APPLIKATION (V – ACHTUNG! 4. DC-QUELLE (V 5. RELAIS (X5) / USB (X6 oder X7) / RS232 (X9) 1. -
Seite 24: F7 Inbetriebnahme
Durch Kurzschließen bzw. Brücken des Pinheaders X11 für länger als 2 Sekunden (max. 5 s). Siehe dazu Kapitel F13 „Batteriestart“. Es dürfen nur Energiespeicher von Bicker Elektronik eingesetzt werden. Diese sind entsprechend qualifiziert und verfügen über die notwendigen Schutzfunktionen. Darüber hinaus erfolgt die Einstellung der Ladeverfahren anhand interner Kodierungen sowie Einstellungen. -
Seite 25: F8 Übersicht Stecker / Gegenstecker Mit Bezeichnung / Lieferumfang
Batteriestart (X11) Würth Elektronik 61300211121 2.54 mm Buchsenleiste oder ähnlich LIEFERUMFANG MENGE BESCHREIBUNG 1x Gerät UPSI-1208 – DC USV Stecker Relais-Stecker F9 Ladezeit Die Ladezeiten sind abhängig vom Energiespeicher, der Eingangsspannung und dem Laststrom F10 Verpolung / Überstrom / Kurzschluss Verpolung: Das Gerät besitzt einen aktiven Verpolschutz am Eingang, wenn im noch ausgeschalteten Zustand die... -
Seite 26: F11 Überbrückungszeiten Im Batteriebetrieb
Insbesondere bei Superkondensatoren kann eine zusätzliche Abschaltschwelle bei zu hohem Entladestrom des Energiespeichers greifen (>15 A). Dies kann bei sehr hohen Lastströmen am Ausgang der UPSI-1208 auf- treten. Je tiefer die Spannung des Energiespeichers sinkt, umso höher ist dessen Entladestrom, damit eine konstante Leistung am Ausgang der USV gewährleistet wird. -
Seite 27: F14 Status Led
UPSI-1208 F14 Status LED Gültig ab Firmware-Version 2.1.19 HAUPTZUSTÄNDE Dauer an Status: Netzbetrieb >> Netzspannung vorhanden 1 Hz Blinken Status: Batteriebetrieb (1 s an, 1 s aus) >> Netzspannung nicht vorhanden INTERNE ZUSTÄNDE Status: Batteriestart 1 x Blinken (LED ist kurz aus), Pause 2 s >>... -
Seite 28: F15 Shutdown Diagramm
UPSI-1208 F15 Shutdown Diagramm False Power Fail True Ignition-Timer True Enabled False Shutdown SOC Max. Backup Shutdown-Timer Ignition Pin False Enabled Enabled OS Enabled High True True True True False False Shutdown SOC Max. Backup Shutdown-Timer Ignition Timer Threshold Time Timeout... -
Seite 29: F16 Empfehlungen Für Eine Lange Lebensdauer Des Usv-Systems
F19 Haftungsausschluss Wir, die Bicker Elektronik GmbH, haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebe- nen Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, sodass wir für die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser Druckschrift werden regelmäßig überprüft, notwendige Korrekturen sind in den aktualisierten Versionen enthalten. -
Seite 30: F20 Sicherheitsmaßnahmen Und -Regeln Beim Betrieb Des Usv-Systems
UPSI-1208 F20 Sicherheitsmaßnahmen und -regeln beim Betrieb des USV-Systems Der Spannungsabfall der Zuleitung ist zu beachten! Der maximale Ladestrom kann bei zu langen Leitungen zu hohen Spannungsabfällen führen. Ist der Spannungsabfall zu hoch, kann es zu einer Unterschreitung des Schwellwertes kommen und ein unbeabsichtigter Power Fail ausgelöst werden. Die Spannung bei maximaler Last direkt am Eingang des Gerätes darf 11.5 V nicht unterschreiten. - Seite 31 Bicker Elektronik GmbH Ludwig-Auer-Straße 23 86609 Donauwörth · Germany Irrtümer und technische Änderungen vorbehalten. Tel. +49 (0) 906 70595-0 Windows® ist ein eingetragenes Warenzeichen +49 (0) 906 70595-55 der Firma Microsoft Corp. E-Mail info@bicker.de Stand: 17.10.2021 – Revision 1 www.bicker.de...
