UPSI-IP-3-Serie

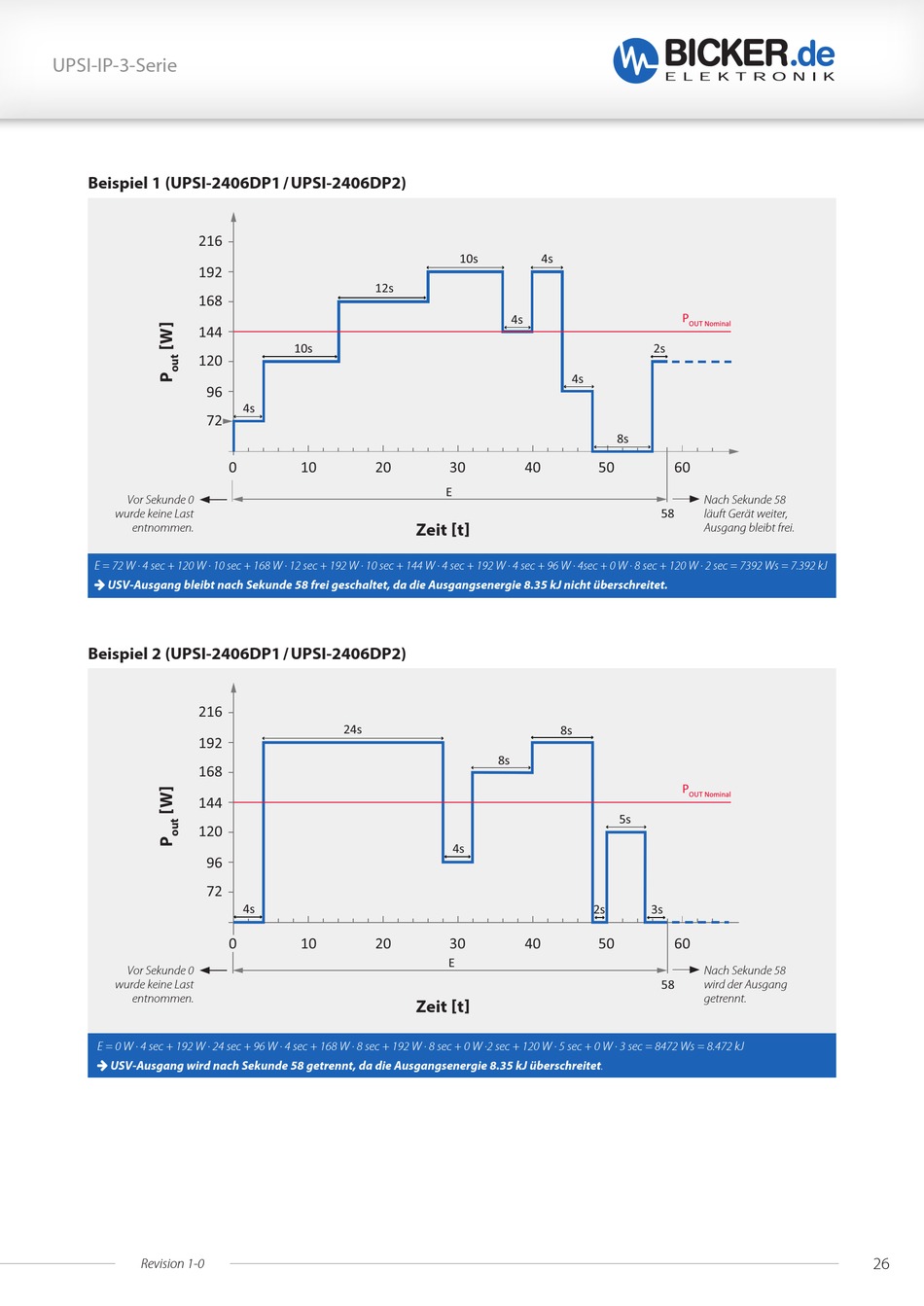

Beispiel 1 (UPSI-2406DP1 / UPSI-2406DP2)
216
192
168
144
120
96
72
Vor Sekunde 0
wurde keine Last
entnommen.
E = 72 W · 4 sec + 120 W · 10 sec + 168 W · 12 sec + 192 W · 10 sec + 144 W · 4 sec + 192 W · 4 sec + 96 W · 4sec + 0 W · 8 sec + 120 W · 2 sec = 7392 Ws = 7.392 kJ
USV-Ausgang bleibt nach Sekunde 58 frei geschaltet, da die Ausgangsenergie 8.35 kJ nicht überschreitet.
Beispiel 2 (UPSI-2406DP1 / UPSI-2406DP2)
216
192
168
144
120
96
72
Vor Sekunde 0
wurde keine Last
entnommen.
E = 0 W · 4 sec + 192 W · 24 sec + 96 W · 4 sec + 168 W · 8 sec + 192 W · 8 sec + 0 W ·2 sec + 120 W · 5 sec + 0 W · 3 sec = 8472 Ws = 8.472 kJ
USV-Ausgang wird nach Sekunde 58 getrennt, da die Ausgangsenergie 8.35 kJ überschreitet.
Revision 1-0
12s
10s
4s
0
10
20
24s
4s
0
10
20
10s
4s
4s
4s
30
40
E
Zeit [t]
I
[A]
OUT
8s
8s
4s
30
40
E
Zeit [t]
I
[A]
OUT
P
OUT Nominal
2s
8s
50
60
Nach Sekunde 58
58
läuft Gerät weiter,
Ausgang bleibt frei.
P
OUT Nominal
5s
2s
3s
50
60
Nach Sekunde 58
58
wird der Ausgang
getrennt.
26
