Inhaltszusammenfassung für Bicker Elektronik UPSI-B-2405

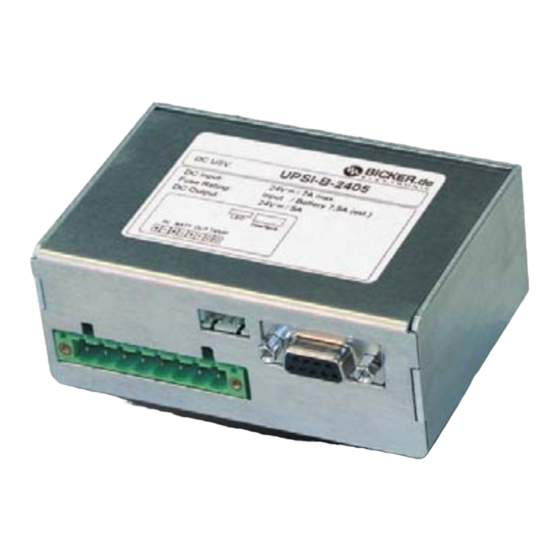

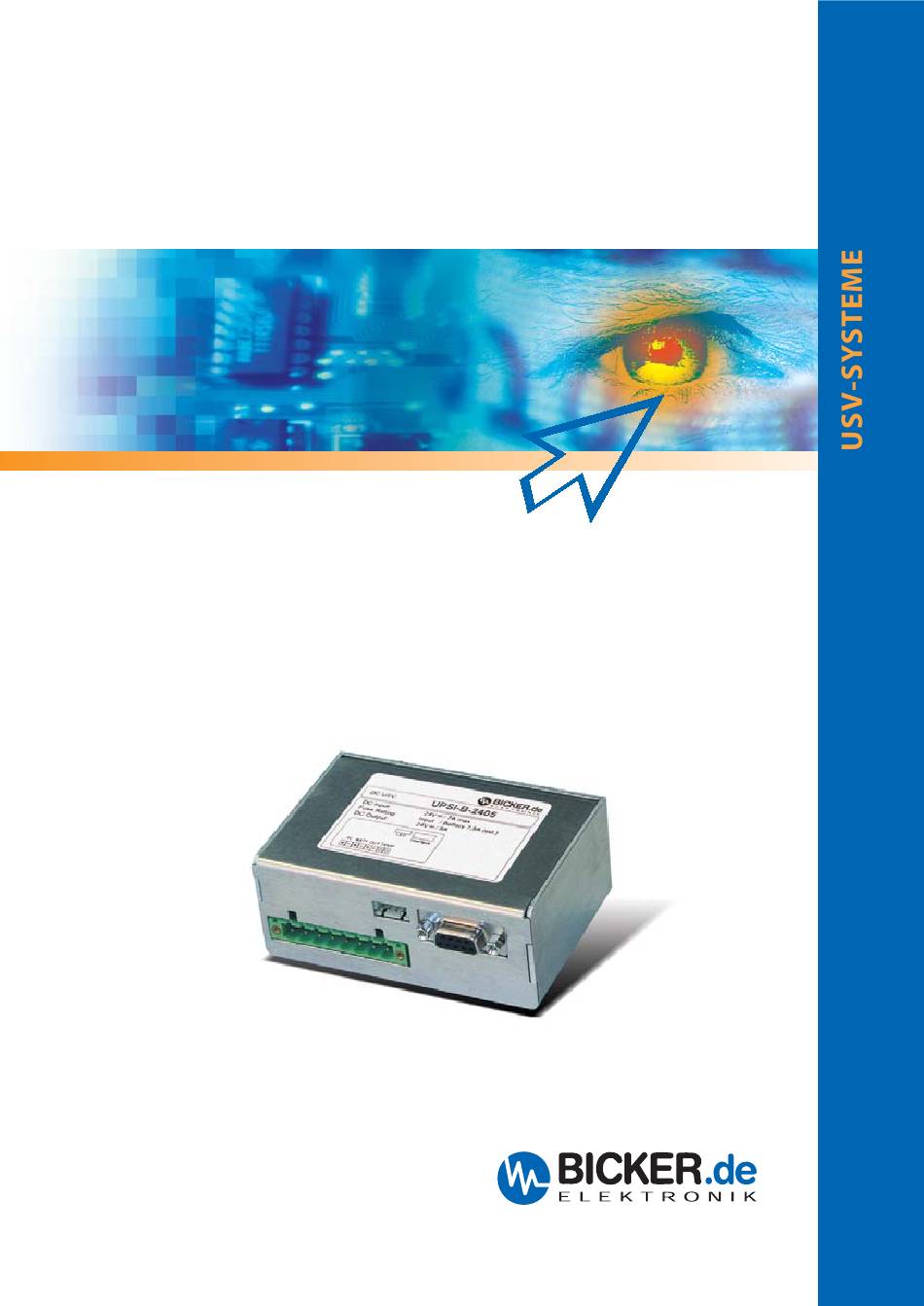

- Seite 1 Benutzerhandbuch UPSI-B-2405...
-
Seite 3: Troubleshooting
Benutzerhandbuch UPSI-B-2405 Einleitung Prinzipielle Funktion Anschlussbild Normalbetrieb USV-Betrieb Anschluss an speisende Quelle AC/DC-Quelle DC/DC-Quelle Mobile DC-Quelle Anzeige Anschlüsse DC-Stecker DSUB9-Interface RUPS2000 OEM (USV-Softwarepaket) Batteriepack Batterie Kapazitätsberechnung Mechanik Trouble Shooting Sicherheitshinweise Bicker Elektronik GmbH Tel. +49 906 70595-0 www.bicker.de info@bicker.de... - Seite 4 Funktionen des DC-USV-Moduls UPSI-B-2405 und die verschiedenen Anwendungsmöglichkeiten näher beschrieben. 2 Prinzipielle Funktion Bei einem Ausfall der Netzversorgung versorgt das DC-USV Modul UPSI-B-2405 kriti- sche Verbraucher mit einer DC-Spannung aus dem angeschlossenen Batteriepack. Über die LED-Anzeige wird der Status optisch angezeigt. Per Schnittstelle können Signale an einen angeschlossenen PC gemeldet werden.
- Seite 5 Spannung abzüglich 0,4 V DC liegt direkt am Verbraucher (z. B. PC) an. Der angeschlos- senen Batteriepack wird von der UPSI-B-2405 geladen. Die LED leuchtet grün und die Schnittstelle signalisiert „Power ok“. Etwa alle 10 Minuten wird ein Batterietest durch- geführt.
- Seite 6 Benutzerhandbuch UPSI-B-2405 3 Anzeige Eine 3-Farben-LED kann an den LED-Stecker 3 (UPSI-B-2405-Gehäuse) angeschlossen werden. Belegung: LED-Stecker 3 4 3 2 1 1 GND (Bezug) 3 Batterie Low (rot) 2 Power LED (grün) 4 n.c. LED grün: Die LED leuchtet grün, solange eine Eingangsspannung (>20 V DC) vorhanden ist.
- Seite 7 Benutzerhandbuch UPSI-B-2405 4 Anschlüsse 4.1 DC-Stecker 1: Power (PhoenixContact Bestell-Nr.: FKC 2,5 HC/8-STF-5) 1 DC Eingang (+) 22,5…36 V DC 5 DC Ausgang (+) 22,1…35,6 V DC 2 GND 6 GND 3 Batterie (+) BP-2425 Batteriepack 7 Temperatursensor Batterie 4 Batterie (-) BP-2425 Batteriepack...
- Seite 8 Strecke des Optokopplers „leitend“. Shutdown Bei Anlegen einer Spannung im USV-Betrieb und nach Ablauf von 2 Minuten Shutdown-Unterdrückung (Punkt 4.3) von +5...24 V DC an PIN6, schaltet das UPSI-B-2405 nach ca. 5 Sekunden ab. Bicker Elektronik GmbH Tel. +49 906 70595-0 www.bicker.de...
- Seite 9 Benutzerhandbuch UPSI-B-2405 Power Fail UPSI-B-2405 PIN2 Schnittstelle Power Fail (Bezu PIN4 Für einen digitalen Ausgang (SPS) muss ein „Pull-UP“-Widerstand berechnet werden. Daten Optokoppler: 24 VDC 0,1 Amax 0,1 Wmax Bicker Elektronik GmbH Tel. +49 906 70595-0 www.bicker.de info@bicker.de...
- Seite 10 98, NT, ME, 2000, XP und 2003 (andere OS auf Anfrage). Die Open Kollektorschnittstelle des DC-USV-Moduls UPSI-B-2405 ist für die Software RUPS 2000 OEM konzipiert. Diesem Softwarepaket liegt ein rotes Interfacekabel (M2501) bei, das den Interface Stecker 2 der UPSI-B-2405 mit einem freien COM Port eines angeschlossenen PC’s oder Industriecomputer’s verbindet. Wichtige Grundeinstellungen Bicker Elektronik GmbH Tel.
- Seite 11 Schnittstellenprüfung von Windows und einem zeitglei- chen Netzausfall das Modul sonst abschalten würde. Diese Unterdrückung ist nur beim ersten Einschalten des Moduls aktiv! Das RUPS 2000 OEM – USV-Softwarepaket ist nicht im Lieferumfang der UPSI-B-2405 enthalten. Weitere Informationen im Handbuch auf CD.
- Seite 12 Der Temperaturbereich reduziert sich auf 0…+40 °C! Bei Temperatursensor-Kurzschluss oder -Bruch fällt die Ladeausgangsspannung auf 26,4 V ab. Der Batteriepack BP2425 ist nicht im Lieferumfang der UPSI-B-2405 enthalten. Artikel Nr.: BP-2425 CYCLON Batteriepack 24 V / 2,5 Ah. Andere Batteriepacks auf Anfrage.
- Seite 13 Benutzerhandbuch UPSI-B-2405 6 Mechanik Zur Befestigung des DC-USV- Moduls in einem Gehäuse werden M2,5 Schrauben benötigt. Das Gewinde der Schraube darf nicht mehr als 3mm in das Gehäuse hineinragen. (Kurzschlussgefahr!) Bicker Elektronik GmbH Tel. +49 906 70595-0 www.bicker.de info@bicker.de...
- Seite 14 DC Eingangssicherung defekt? Kabelquerschnitt zu „klein“? Der Überspannungsschutz am Eingang (ab 40 V DC) hat angesprochen. Die interne Supressor-Diode schließt kurz und die Eingangssicherung F1 löst aus. Dabei geht das UPSI-B-2405 in USV-Betrieb. Bicker Elektronik GmbH Tel. +49 906 70595-0 www.bicker.de...
-
Seite 15: Sicherheitshinweise
Lader überhitzen und ausfallen. Der DC-Eingang (DC-Stecker 1/ PIN1) und der Batterieanschluss (DC- Stecker1/ PIN3) muss jeweils mit einer 7,5 A-Sicherung abgesichert werden. Bei Verpolung am Ausgang kann das UPSI-B-2405 DC-USV-Modul und die ange- schlossene Last Schaden nehmen. Bicker Elektronik GmbH Tel. - Seite 16 · Netzteile · DC/DC-Wandler · USV-Systeme · Kundenlösungen Bicker Elektronik GmbH Ludwig-Auer-Straße 23 86609 Donauwörth · Germany Tel. +49 (0)906 70595-0 Fax +49 (0)906 70595-55 E-Mail: info@bicker.de Internet: www.bicker.de...
