UPSI-IP-3-Serie

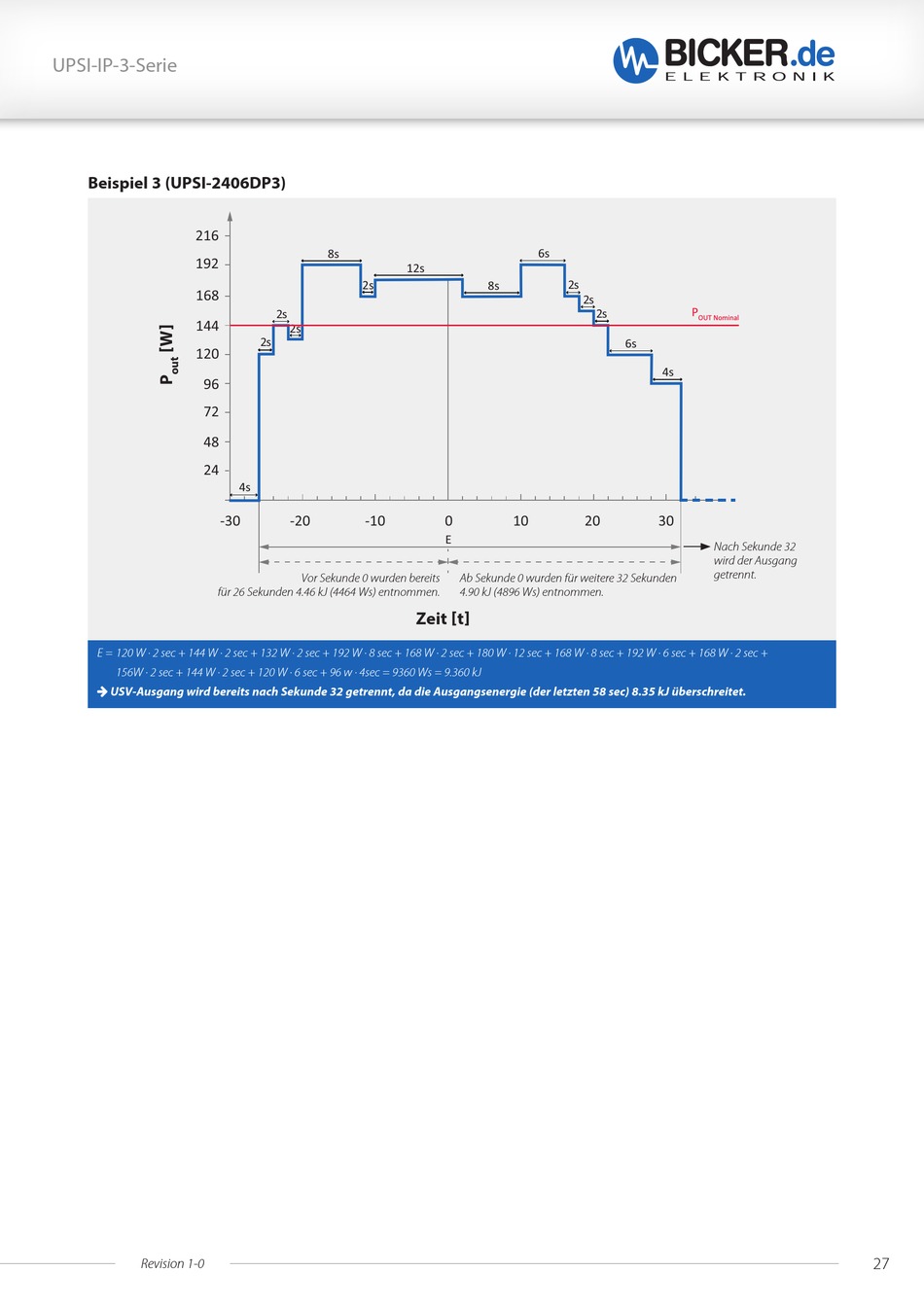

Beispiel 3 (UPSI-2406DP3)
216
192
168
144
120
96
72
48
24
-30
für 26 Sekunden 4.46 kJ (4464 Ws) entnommen.
E = 120 W · 2 sec + 144 W · 2 sec + 132 W · 2 sec + 192 W · 8 sec + 168 W · 2 sec + 180 W · 12 sec + 168 W · 8 sec + 192 W · 6 sec + 168 W · 2 sec +
156W · 2 sec + 144 W · 2 sec + 120 W · 6 sec + 96 w · 4sec = 9360 Ws = 9.360 kJ
USV-Ausgang wird bereits nach Sekunde 32 getrennt, da die Ausgangsenergie (der letzten 58 sec) 8.35 kJ überschreitet.
Revision 1-0
8s
12s
2s
2s
2s
2s
4s
-20
-10
Vor Sekunde 0 wurden bereits
6s
2s
8s
2s
0
10
20
E
Ab Sekunde 0 wurden für weitere 32 Sekunden
4.90 kJ (4896 Ws) entnommen.
Zeit [t]
P
2s
OUT Nominal
6s
4s
30
Nach Sekunde 32
wird der Ausgang
getrennt.
27
