UPSI-IP-1-Serie
F Allgemeine Angaben
F1 Einbau – Installationshinweise
Dieses Gerät darf nur von Elektrofachpersonal installiert und in Betrieb genommen
werden! Die Applikation muss beim Einbau stromlos sein. Die Anschlussleitungen müssen
korrekt mit den Geräteanschlüssen verriegelt sein und dürfen nur handfest verschraubt werden
(max. 0.5 Nm). Auf richtige Polarität muss geachtet werden! Vor Inbetriebnahme müssen die
Anschlüsse auf Korrektheit geprüft werden. Das USB-Datenkabel wird per Snap-in-Technik auf
den USB-Geräteanschluss aufgesteckt und muss mit diesem entsprechend verriegeln.
Die beiden Funktionserde-Litzen (grün/gelb) der Eingangs- und Ausgangsleitung sind intern mit beiden
Gehäuseteilen, den vier Befestigungswinkeln und den Einsgangs- und Ausgangs-GND (V
Platine sowie PIN 3 und 4 des USB-Anschlusses verbunden.

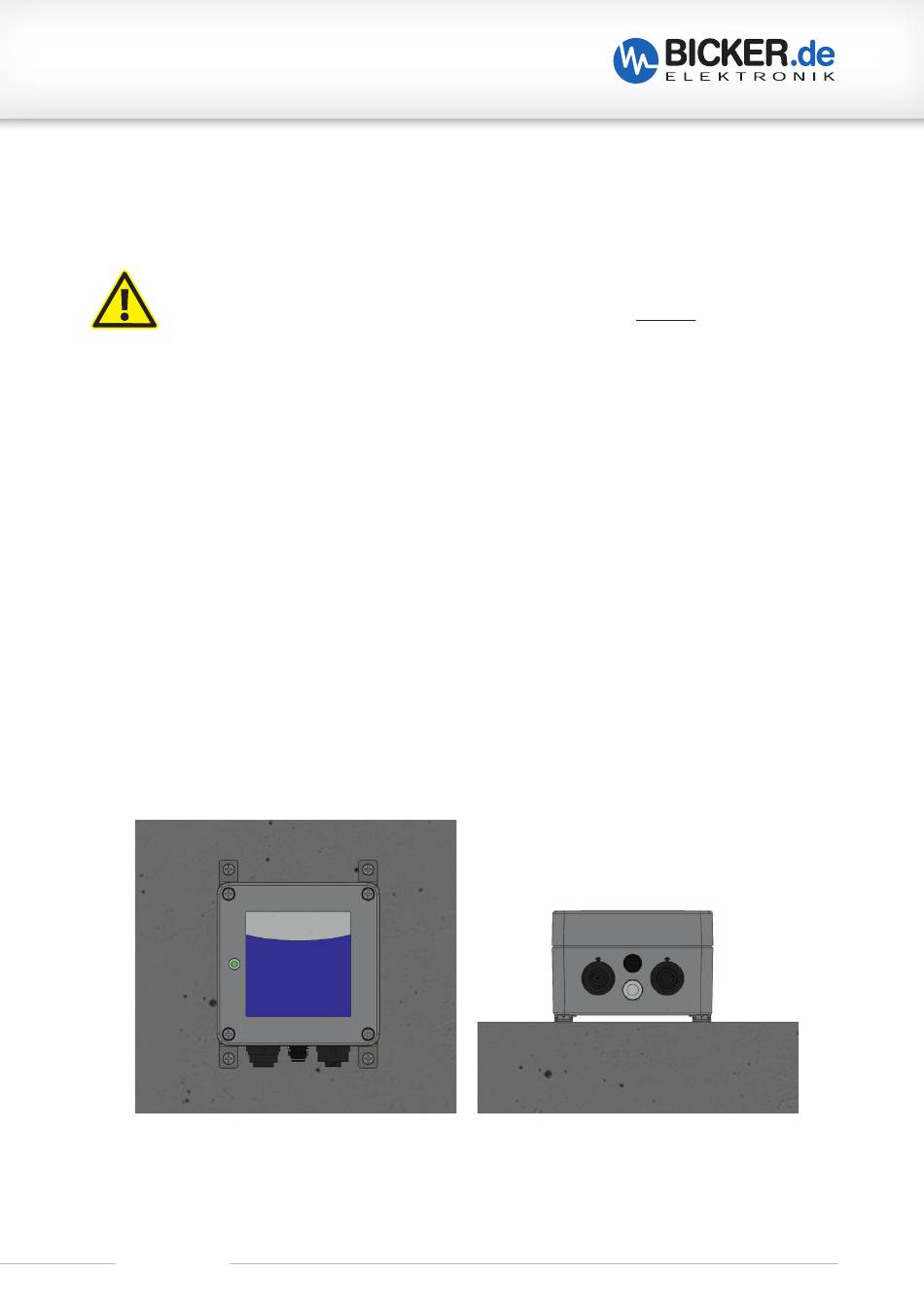

F2 Konvektion und Einbaulage
Es wird empfohlen, das Gerät senkrecht (hochkant) bzw. „liegend" an eine entsprechende Wand oder Oberfläche
zu montieren, um die bestmögliche Konvektion zu erreichen. Eine andere Einbaulage sollte möglichst vermie-
den werden, da ein Betrieb bis zur jeweils höchsten Umgebungstemperatur dadurch nicht mehr gewährleistet
werden kann. Zwar kann das Gerät grundsätzlich ohne fremde Luftzirkulation betrieben werden, jedoch sollte
trotzdem auf ausreichende Konvektion um dieses geachtet werden, sodass die entstandene Wärme abgeführt
werden kann. So sollte beachtet werden, es nicht in oder an schmale und enge Stellen wie Nischen, Ecken,
Spalten o.ä. zu installieren, da es dadurch von anderen Quellen oder Geräten fremderwärmt werden kann und
somit die Lebensdauer drastisch verringert wird bzw. Fehler und Gefahren entstehen können.
Ein Abstand von mindestens 100 mm (10 cm) in alle Richtungen ab Gehäusewand zu anderen, benachbarten
Geräten sollte eingehalten werden.
Die Geräte entsprechen der IP-Schutzklasse 65/67.
Revision 1
/ V
) der USV-
IN–
OUT–
21
