F Allgemeine Angaben
F1 Installationshinweise
Dieses Gerät darf nur von Elektrofachpersonal installiert und in Betrieb genommen
werden! Die Applikation muss beim Einbau stromlos sein. Die Leitungen müssen fest ange-
schlossen sein und dürfen über keine scharfen Kanten geführt werden. Auf richtige Polarität
muss geachtet werden! Vor Inbetriebnahme Anschlüsse auf Korrektheit prüfen!
F2 Konvektion und Einbau
Beim Einbau in das Gesamtsystem muss darauf geachtet werden,
dass notwendige Abstände zu benachbarten Teilen und Platinen
eingehalten werden. Es sollten genügend Lüftungslöcher bzw.
offene Lüftungsbereiche beim Einbau vorgesehen werden, um
Luftstau o. ä. zu vermeiden. Das Gerät kann optional mit passenden
Wärmeleitpads (Gap Pad / Gap Filler) im System montiert werden,
um so Temperaturerhöhungen der Bauteile aufgrund von enge-
rer / schmaler Platzierung zu Nachbarkomponenten auszugleichen.
Dies ist auf der Bottom-Seite empfehlenswert im Bereich des
Wandlers (Drossel L2, Power-MOSFETs Q10, Q110 und Q9) und im
Eingangsbereich (Drossel L1).
Die Funktionserdung der UPSI-2406 und UPSI-1208 ist ab
Versionsstand v10.0 eingangsseitig als auch ausgangsseitig vorhan-
den (V
und V
). Die Anbindung erfolgt über das Befestigungsloch
IN –
OUT–
B03 neben dem Eingangs-/Ausgangsstecker X1. Die restlichen drei
Befestigungslöcher (B01, B02 und B04) sind isoliert. Bei Platinen
mit Versionsstand v9.0 oder niedriger ist die Funktionserdung nur
ausgangsseitig (V
) über die Befestigungslöcher B04 (nahe USB-
OUT-
Buchse X6) und B02 (nahe Drossel L1) angebunden.
Es wird empfohlen, die Platine senkrecht, mit Eingangs/
Ausgangsbuchse X1 nach oben zeigend, im Gesamtsystem zu
verbauen. Diese Einbauposition begünstigt die Wärmeabfuhr der
Platinen-Hot-Spots im Bereich von X1 und des Wandlers.

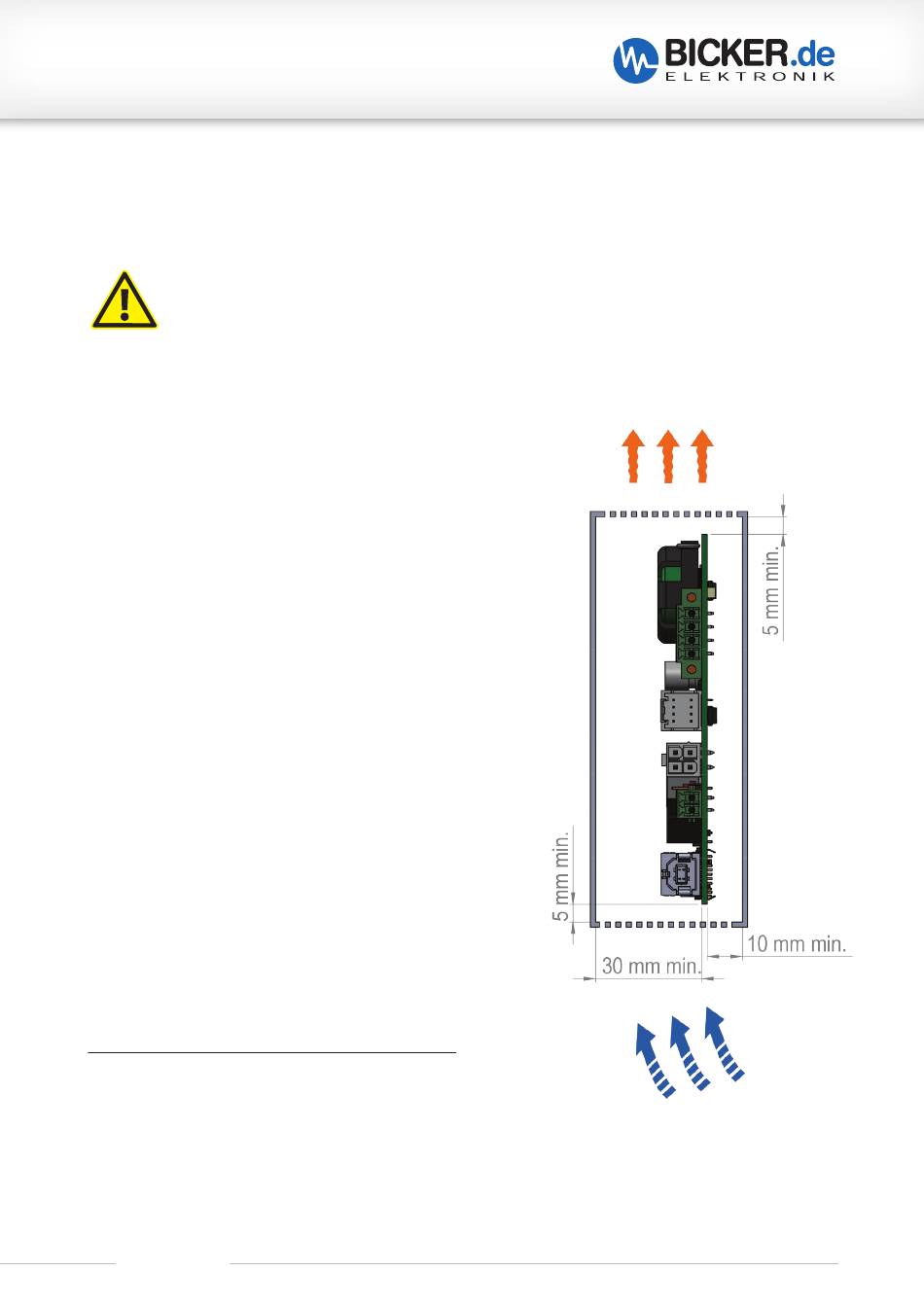

Empfohlene Abstände zu Nachbarkomponenten sind:
Top-Seite Platine
Bottom-Seite Platine –> Nachbarkomponente: 10 mm min.
Links/Rechts
Revision 1
–> Nachbarkomponente: 30 mm min.
–> Nachbarkomponente: 5 mm min.
