UPSI-IP-3-Serie

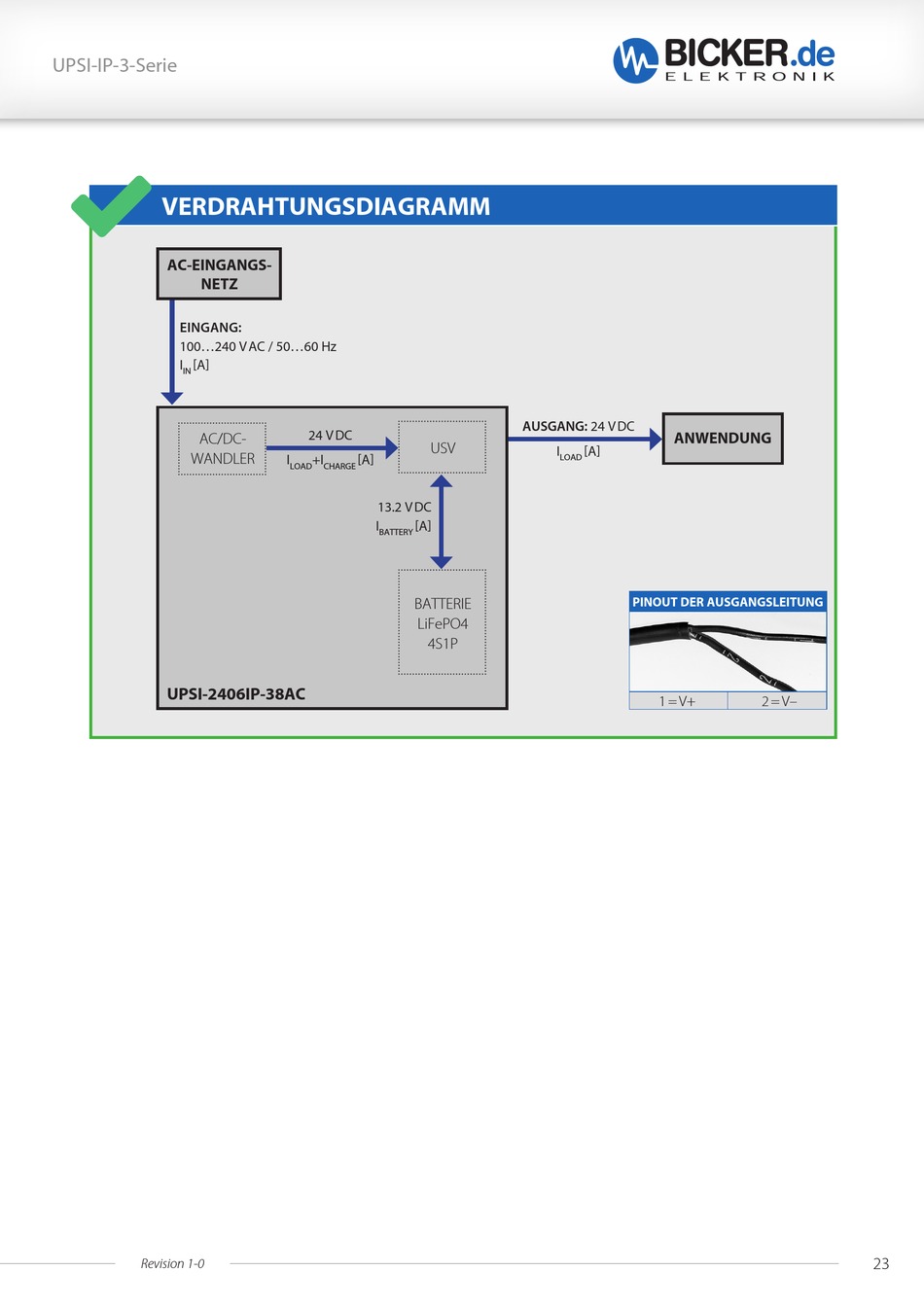

VERDRAHTUNGSDIAGRAMM
AC-EINGANGS-
NETZ
EINGANG:
100...240 V AC / 50...60 Hz
I
[A]
IN
AC/DC-
WANDLER
UPSI-2406IP-38AC
Revision 1-0
24 V DC
USV
I
+I
[A]
LOAD
CHARGE
13.2 V DC
I
[A]
BATTERY
BATTERIE
LiFePO4
4S1P
AUSGANG: 24 V DC
ANWENDUNG
I
[A]
LOAD
PINOUT DER AUSGANGSLEITUNG
1 = V+
2 = V–
