Photovoltaik-Wechselrichter Serie ES
1
2
3
4
5
6
7

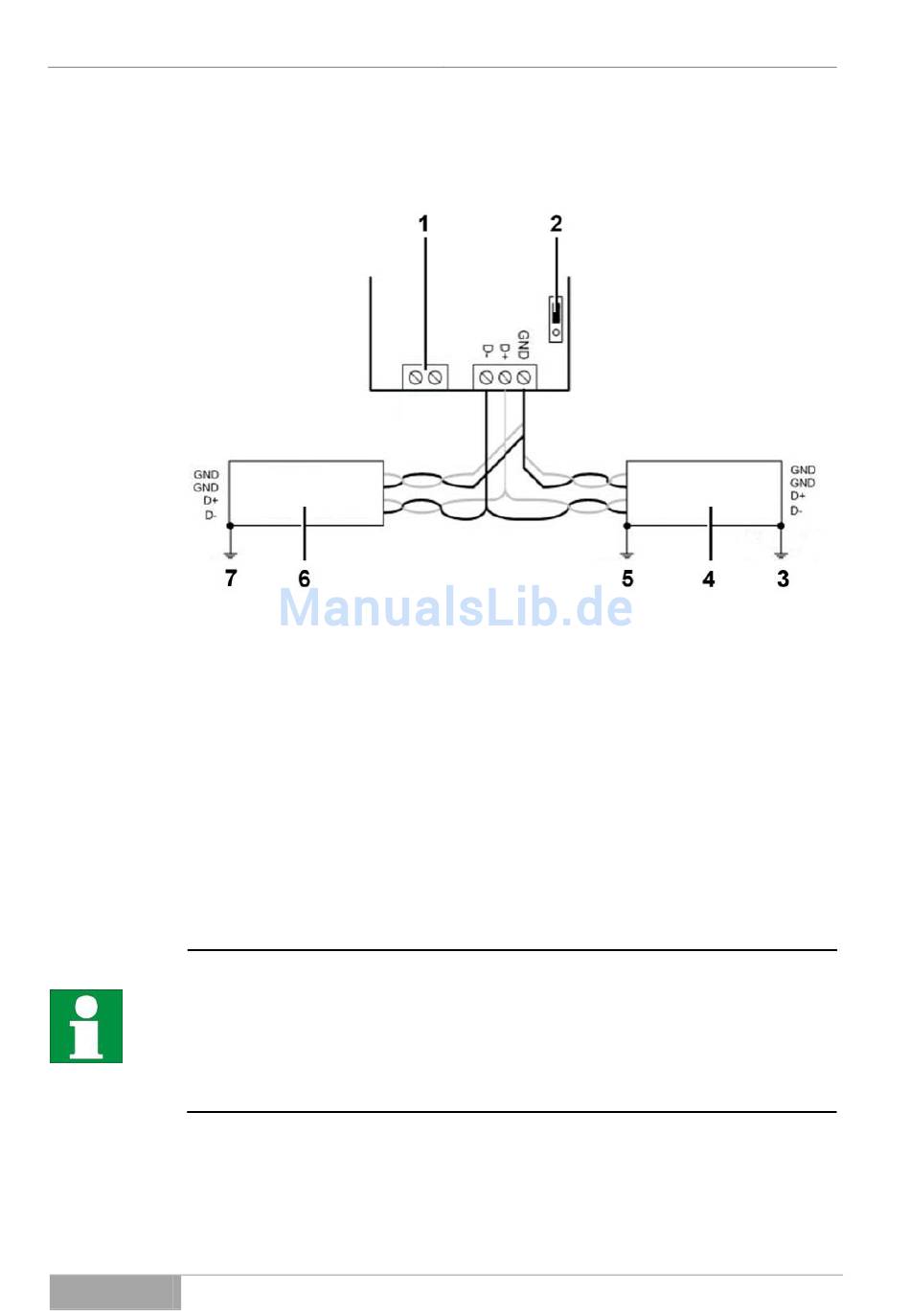

Abb. 8-3-3 – 4 RS 485 Karte anschließen
Bei mehreren Photovoltaik-Wechselrichtern wird der RS 485 Bus durch die
einzelnen Photovoltaik-Wechselrichter geschleift. Die Busleitungen D-, D+ und
GND (ankommend und abgehend) werden parallel an den Schraubklemmen
der RS 485 Karte angeschlossen. Die Abschirmung der Buskabel darf jeweils
nur an einem Ende mit dem PE (Gehäuse Photovoltaik-Wechselrichter) ver-
bunden werden.
Serie ES
DCII Anschluss an RS 485 Karte (mehrere Photovoltaik-
Wechselrichter)
Frei
Jumper = OFF
Schirm auf PE
4-adriges paarverseiltes abgeschirmtes Kabel
Schirm einseitig auf PE
4-adriges paarverseiltes abgeschirmtes Kabel
Schirm einseitig auf PE
(mehrere Photovoltaik-Wechselrichter)
Kommunikationsschnittstellen
