Kommunikationsschnittstellen

Sie können externe Geräte, wie PC, Solar Log oder Ethernet (SNMP Karte), an
den Photovoltaik-Wechselrichter anschließen, um von diesem Daten abzuru-
fen. Hierzu verfügt er über verschieden Kommunikationsschnittstellen.
8.1

Standard Kommunikationsschnittstelle

Serienmäßig verfügt der Photovoltaik-Wechselrichter über eine serielle Schnitt-
stelle des Typs RS 232 (andere Bezeichnung EIA-232).
8.1.1

Einstellungen der RS 232 Schnittstelle

Die RS 232 Schnittstelle ist wie folgt eingestellt:
–
–
–
–
8.1.2

Pin-Belegung der RS 232 Schnittstelle

Pin 3: RS 232 Rx
Pin 2: RS 232 Tx
Pin 5: GND

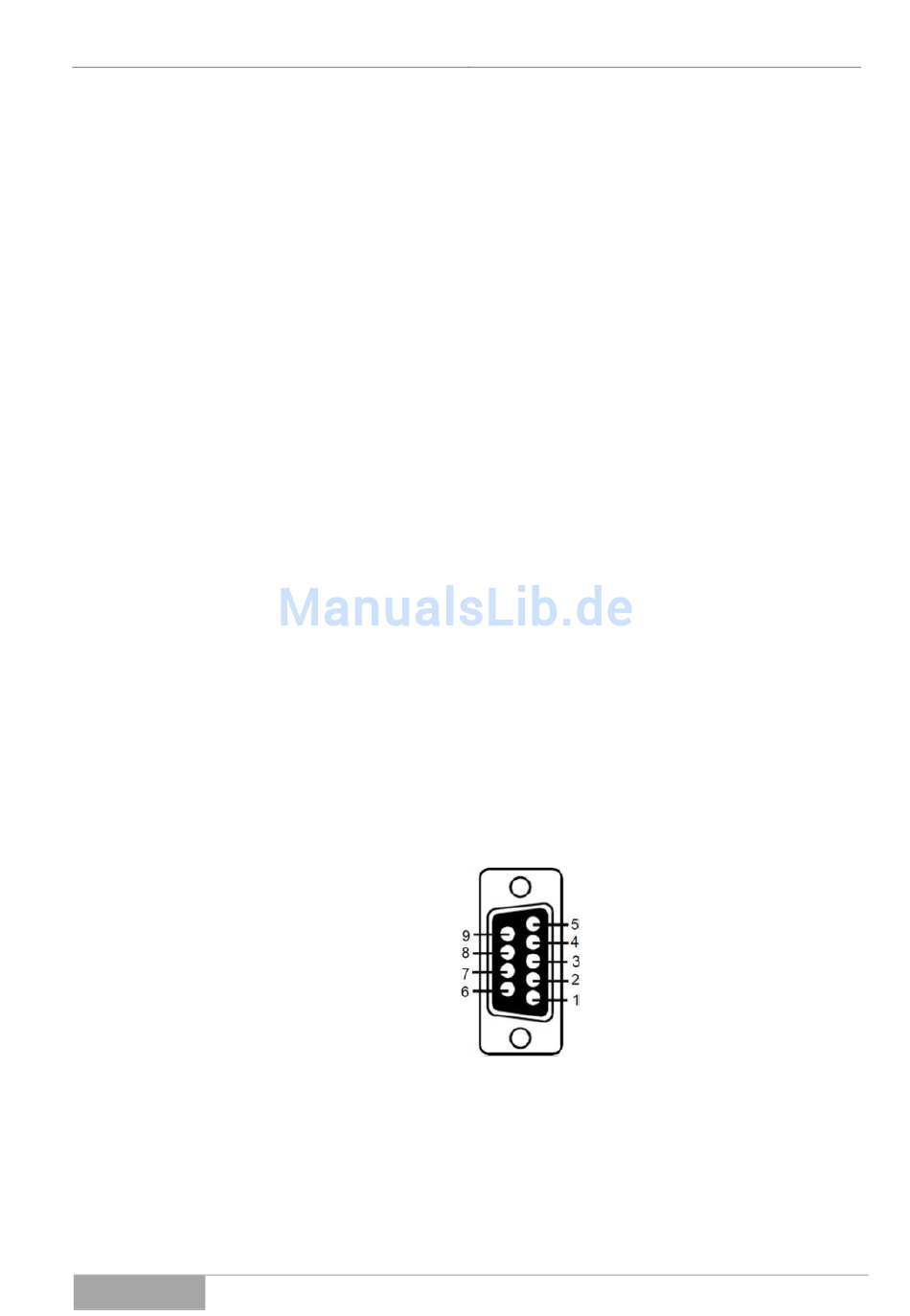

Abb. 8-1-2 – 1 Pin-Belegung
Serie ES
Baudrate: 9600 bps
Datenlänge: 8 Bit
Stopp-Bit: 1 Bit
Parität: keine
Kommunikationsschnittstellen
54
