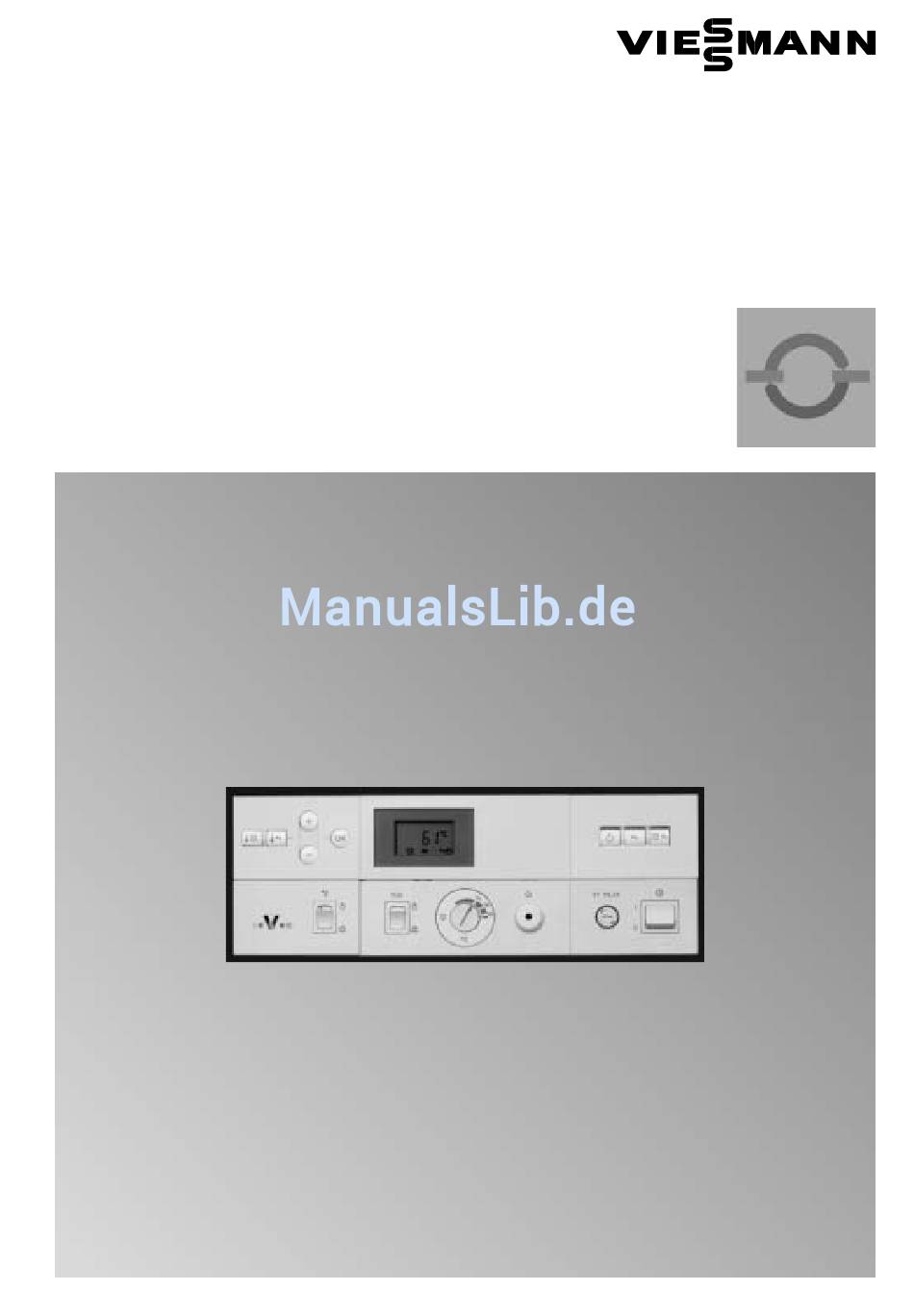

- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Calotronic 100 Elektronische Kesselkreisregelung CALOTRONIC 100 5581 429 4/2002 Ablagehinweis: Servicemappe...
-
Seite 2: Zuerst Informieren
Zuerst informieren Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Bei Gefahr Arbeiten am Gerät Bedingungen an den Aufstellraum H Sofort Anlage spannungsfrei Montage, Erstinbetriebnahme, H Keine Luftverunreinigungen durch schalten, z. B. an der separaten Inspektion, Wartung und Instand Halogenkohlenwasserstoffe (z. - Seite 3 Inhalt Seite Wichtige Hinweise Zuerst informieren Für Ihre Sicherheit ..................Fertigstellungsanzeige .
-
Seite 4: Sofort Bedienen
Sofort bedienen Wo Sie bedienen Alle Einstellungen an Ihrer Heizungsanlage können Sie zentral an der Regelung vornehmen. In Verbindung mit einem Uhrenthermostat F können Sie einige Einstellungen auch am Uhrenthermostat F vornehmen. Bedienungsanleitung Uhrenthermostat F Die Regelung befindet sich hinter der Abdeckklappe. Die Abdeckklappe öffnen Sie durch ein leichtes Ziehen an der oberen Kante. -
Seite 5: Übersicht Der Bedien Und Anzeigeelemente
Sofort bedienen Übersicht der Bedien und Anzeigeelemente Kesselwassertemperatur (Seite 9) Warmwassertemperatur (Seite 9) Werteinstellung Bestätigung Anzeigefenster Betriebsprogramm Wahltasten (Seite 6) Netzschalter (Seite 8) Sicherung Entsperrung Übertemperatur Temperaturregler TÜV Schalter (nur für Servicezwecke) Schornsteinfeger Prüfschalter (Seite 10) Betriebsanzeige (grün) (Seite 8) Störungsanzeige (rot) (Seite 10) Blinkende Werte Weitere Anzeigeelemente... -
Seite 6: Betriebsprogramm Wählen (Winter, Sommer)
Sofort bedienen Betriebsprogramm wählen (Winter, Sommer) Betriebsprogramm mit den Nach Betätigen der entspre Tasten G, L oder K wählen. chenden Taste wird diese beleuchtet. Heizen und Warmwasser Beispiel H Raumbeheizung Winter und Übergangszeiten. H Warmwasserbereitung (falls Warmwasser Speicher vorhanden) H Frostschutz der Heizungsanlage Nur Warmwasser Beispiel H keine Raumbeheizung... -
Seite 7: Temperaturen Und Betriebszustände Abfragen
Sofort bedienen Temperaturen und Betriebszustände abfragen Je nach angeschlossenen Komponenten können Sie momentane Temperaturen und Betriebszustände abfragen: Anzeige Bedeutung Hinweise Display ºC Kesselwassertemperatur 3__65. ºC Warmwassertemperatur 5__50. Anzeige nur, wenn Speicher temperatursensor ange schlossen ist Brenner Betriebsstunden Angezeigte Betriebsstunden b_572. nur ca. -
Seite 8: Ein- Und Ausschalten
Ein und Ausschalten Heizungsanlage in Betrieb nehmen Die erstmalige Inbetriebnahme und Anpassung der Regelung an die örtlichen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbetrieb vorgenommen werden. 1. Druck der Heizungsanlage am Manometer A kontrollieren. Steht der Zeiger unterhalb der roten Markierung, ist der Druck der Anlage zu niedrig, dann bitte Wasser nachfüllen oder Ihren Hei zungsfachbetrieb benachrichtigen. -
Seite 9: Einstellung Solltemperaturen
Einstellung Solltemperaturen Kesselwassertemperatur ändern Die Kesselwassertemperatur wählen Sie entsprechend Ihrem persönlichen Bedarf. Wenn ein Uhrenthermostat F angeschlossen ist: Die Raumtemperatur stellen Sie am Uhrenthermostat F ein. Damit die gewünschte Raumtemperatur erreicht werden kann, müssen Sie die Kesselwassertemperatur ausreichend hoch einstellen. Bedienungsanleitung Uhrenthermostat F 1. -
Seite 10: Diagnose Und Behebung
Was tun, wenn ... Diagnose und Behebung Liegt eine Störung an Ihrer Heizung vor, wird diese im Anzeigefenster und durch Blinken der roten Störungsanzeige (siehe Seite 5) angezeigt. 1. a/b für Anzeige der Störungs codes bei mehreren Stö rungen gleichzeitig drücken. 1 38 D B G _ 2. - Seite 11 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung Regelung falsch programmiert bzw. Warmwassertemperatur prüfen und ... der Brenner in Betrieb ist, Sie aber kein warmes Wasser eingestellt ggf. korrigieren (Seite 9) erhalten (nur bei Anlagen mit Speichertemperatursensor bzw.
-
Seite 12: Instandhaltung/Tipps Zum Energiesparen
Instandhaltung/Tipps zum Energiesparen Pflege, Inspektion und Wartung Inspektion und Wartung Heizkessel Reinigung Die Inspektion und Wartung einer Jeder Heizkessel muss in bestimm Die Geräte können mit einem handels Heizungsanlage ist durch die ten Zeitabständen gereinigt werden, üblichen Haushaltsreiniger (kein Heizungsanlagen Verordnung und sonst steigt mit zunehmender Ver Scheuermittel) gereinigt werden. - Seite 13 Stichwortverzeichnis Stichwortverzeichnis Abfragen von Temperaturen und Heizen und Warmwasser, 6 Sicherheitshinweise, 2 Betriebszuständen, 7 Heizenergie sparen, 12 Sommerbetrieb, 6 Abgasgeruch, 2 Heizkreispumpe, 5 Speicherpumpe, 5 Abgastemperatur, 12 Heizungsanlage in Betrieb/außer Störungen beheben, 10 Abschaltbetrieb, 5, 6, 8 Betrieb nehmen, 8 Störungsanzeige, 5 Anzeigeelemente, 5 Heizverhalten, 12...
-
Seite 14: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co D 35107 Allendorf...
