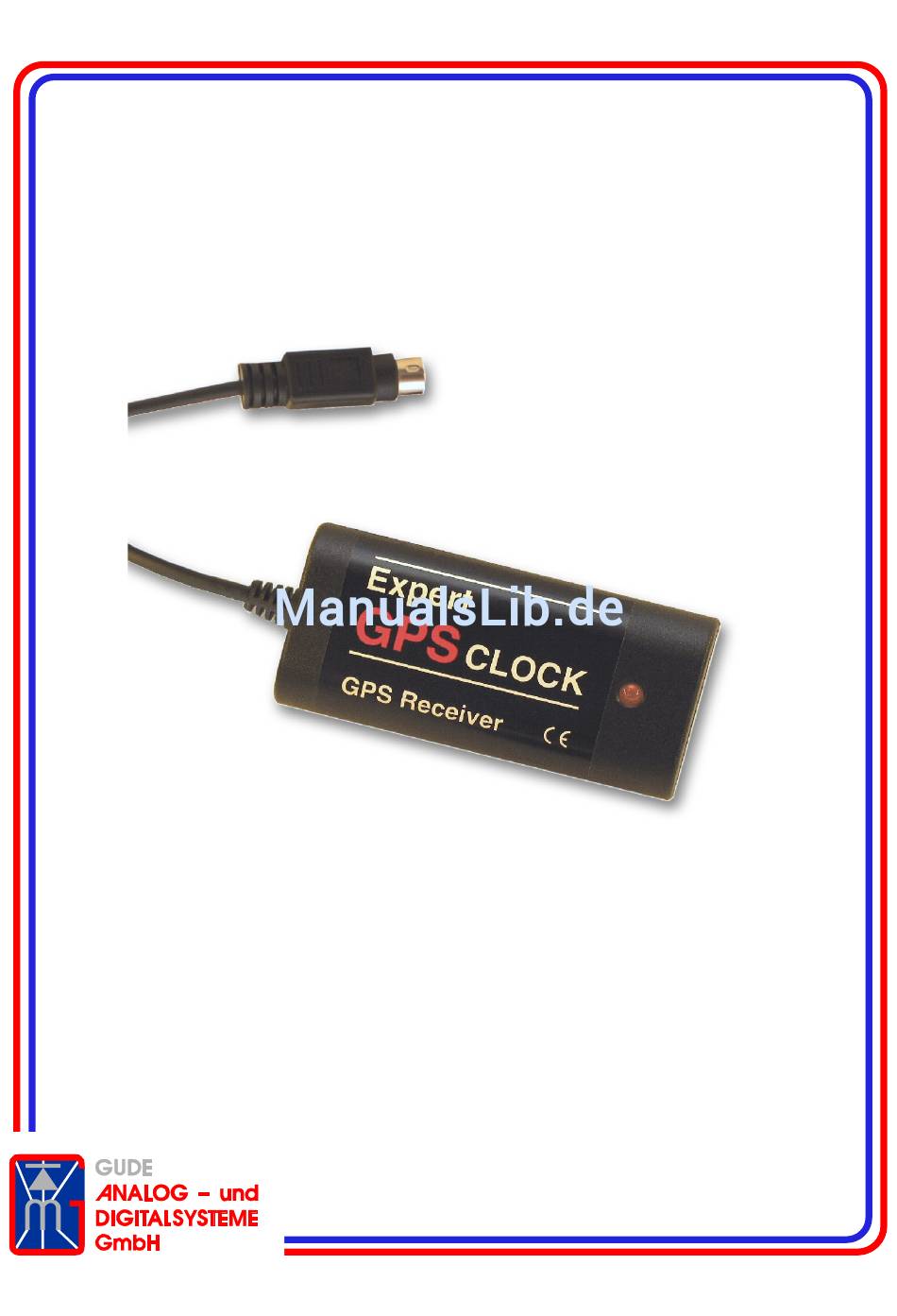

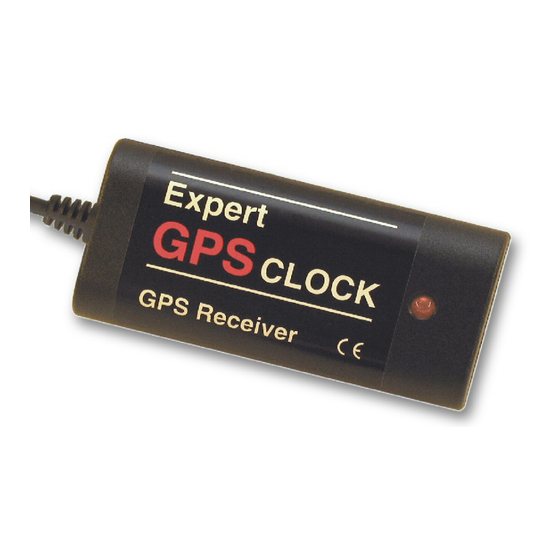

  • Seite 1 Expert CLOCK Bedienungsanleitung / Manual...
  • Seite 2 Anleitung Expert GPS CLOCK © 2009 Gude Analog- und Digitalsysteme Expert GPS CLOCK...

  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung Inhaltsverzeichnis................5 Lieferumfang..................6 Wichtige Hinweise................7 1 Allgemeines..................8 2 Installation der Expert GPS CLOCK........10 3 Beschreibung der Software............14 Technischer Support...............16 Schnellstart-Anleitung..............17 Manual Content....................19 Package content................20 Important Notes................21 1 General...................22 2 Installing Expert GPS CLOCK...........24 3 Software Description..............28 Technical Support................30 Quick Start..................31...
  • Seite 4 Bedienungsanleitung Expert GPS CLOCK...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Lieferumfang...................6 Wichtige Hinweise..................7 1 Allgemeines...................8 1.1 Kurzbeschreibung der Expert GPS CLOCK.........8 1.2 Systemvoraussetzungen..............9 1.3 Allgemeine Informationen über GPS ..........9 2 Installation der Expert GPS CLOCK..........10 2.1 Anschluss des GPS-Moduls............10 2.2 Installation des USB-Treibers............11 2.3 Installation der Software..............11 2.4 Ausrichtung des GPS-Moduls ............12 3 Beschreibung der Software...............14...

  • Seite 6: Bedienungsanleitung

    Lieferumfang Im Lieferumfang der Expert GPS CLOCK sind folgende Komponenten enthalten: 1 GPS-Modul • 1 Adapterkabel mit seriellem Anschluss und 1 USB-Stecker (zur • Stromversorgung) auf der einen Seite und einer PS/2-Buchse zum Anschluss am Modul auf der anderen Seite 1 Adapterkabel mit USB-Anschluss und einer PS/2-Buchse zum •...

  • Seite 7: Wichtige Hinweise

    Strom-/Spannungsspitzen beim Ein- oder Ausstecken von Kabeln zu Schäden am Empfangsmodul oder an Ihrem Rechner kommen. Die Expert GPS CLOCK ist spritzwassergeschützt und für dau- erhaften Außenbetrieb geeignet. Sie ist nicht für den Betrieb unter Wasser tauglich. Das Modul darf unter keinen Umständen geöffnet werden, da die Versiegelung dadurch beschädigt werden kann und...

  • Seite 8: Allgemeines

    Allgemeines Mit dem Kauf der Expert GPS CLOCK haben Sie sich für ein hoch- wertiges Produkt der Firma Gude Analog- & Digitalsysteme GmbH entschieden. Die Expert GPS CLOCK ist ein Empfangsmodul für Satellitensignale des weltweiten Navigations- und Ortungssystems GPS (Global Positioning System).

  • Seite 9: Systemvoraussetzungen

    Systemvoraussetzungen Zur Nutzung der Expert GPS CLOCK müssen folgende System- voraussetzungen erfüllt sein: ein PC mit installiertem Windows 95/98/NT/ME/2000/XP • eine freie serielle Schnittstelle (SUB-D, 9-polig) • und/oder ein freier USB-Anschluss freie Sicht zum Himmel (z.B. ein Fenster nahe dem PC) •...

  • Seite 10: Installation Der Expert Gps Clock

    Buchse. Nach erfolgter Installation der Anschlusskabel können Sie Ihren Rechner wieder einschalten. Die LED auf der Expert GPS CLOCK beginnt dann sofort rot zu blinken. Sobald die LED konstant rot leuchtet, hat das Expert GPS CLOCK Modul eine korrekte Zeit.

  • Seite 11: Installation Des Usb-Treibers

    CD-ROM. Stecken Sie dann den USB-Stecker der Expert GPS CLOCK in einen freien USB-Anschluss ihres Rechners. Die LED auf der Expert GPS CLOCK beginnt dann sofort rot zu blinken. Sobald die LED konstant rot leuchtet, hat das Expert GPS CLOCK Modul eine korrekte Zeit.

  • Seite 12: Ausrichtung Des Gps-Moduls

    Satelliten aktiv sind. Platzieren Sie das GPS-Modul entsprechend den im folgenden ange- gebenen Möglichkeiten, lassen Sie es einige Minuten in einer festen Position und beobachten Sie, ob in der gewählten Position genügend Satelliten aktiv sind. Expert GPS CLOCK...
  • Seite 13 Wichtig: Beachten Sie, dass die spezifizierten Grenzwerte der Be- triebstemperatur (Minimum: -40°C, Maximum 85°C) nicht unter- bzw. überschritten werden! Wenn Sie das GPS-Modul auf die Außenfensterbank legen oder anderweitig mit der Oberseite gen Himmel gerichtet befestigen, sollte dies zu guten Empfangsergebnissen führen. Expert GPS CLOCK...

  • Seite 14: Beschreibung Der Software

    GPS-Modul angeschlossen haben. Eine Baudrate von 4800 sollte in den meisten Fällen ausreichen. Falls Sie doch eine höhere Baudrate auswählen, muss allerdings noch mit Hilfe von SetGPS.exe das Modul auf diese neue Rate eingestellt werden (s. Abschnitt 3.5) Expert GPS CLOCK...

  • Seite 15: Baudrate Des Moduls Ändern

    Sprache: Hier können Sie zwischen Deutsch und Englisch auswäh- len. Baudrate des Moduls ändern Führen sie die folgenden Schritte aus, um die Baudrate der Moduls zu ändern Schließen Sie Expert GPS CLOCK Software (ExpGPS.exe) • Starten Sie Set GPS aus dem Startmenü heraus • (Start>Programme>Expert GPS CLOCK>Set GPS) Wählen Sie im Programmfenster die aktuelle Baudrate und...

  • Seite 16: Technischer Support

    Technischer Support Sollten Sie bei der Installation oder dem Betrieb der Expert GPS CLOCK Probleme haben, so wenden Sie sich bitte per Telefon, Fax oder E-Mail an unser Support Team: Gude Analog- und Digitalsysteme GmbH Eintrachtstraße 113 D-50668 Köln Tel.:...

  • Seite 17: Schnellstart-Anleitung

    PCs sowie die empfangene GPS-Zeit angezeigt. Über den Menüpunkt Optionen | Synchronisationsintervall können Sie einstellen, in welchem Intervall die Systemzeit automatisch mit der empfangenen GPS-Zeit abgeglichen wird. 7. Weitere Informationen zur Installation und Programmbedienung entnehmen Sie bitte dieser Anleitung oder der Online-Hilfe. Expert GPS CLOCK...
  • Seite 18 Installation Guide Expert GPS CLOCK...

  • Seite 19: Content

    Content Package content..................20 Important Notes..................21 1 General....................22 1.1 Description of Expert GPS CLOCK..........22 1.2 System Requirements..............23 1.3 Information about GPS..............23 2 Installing Expert GPS CLOCK............24 2.1 Hardware Installation..............24 2.2 USB Driver Installation..............25 2.3 Software Installation..............25 2.4 Adjusting the receiver..............25 3 Software Description.................28 3.1 GPS Data..................28...

  • Seite 20: Manual

    Package content The package content of Expert GPS CLOCK consists of the following items: 1 GPS module • 1 serial adapter with a serial plug and a USB plug (for power • supply) on one side and a PS/2 port for connection to the module...

  • Seite 21: Important Notes

    Make sure that the module is protected against hail and lightning when it is used outdoors. Please notice that we do not admit warranty for any damage due to improper use of the module. Expert GPS CLOCK...

  • Seite 22: General

    GPS satellites transmit the time (UTC ) at very high precision. Expert GPS CLOCK receives the signal and synchronizes the PC's time and date according to the received signal. The receiver also provides GPS position information and can be used for navigation applications as well.

  • Seite 23: System Requirements

    System Requirements System requirements for using Expert GPS CLOCK are as follows: a PC running under Windows 95/98/ME/2000/NT/XP • a free serial port (SUB-D, 9 pin) and/or one USB port • unobstracted view to the sky (e.g. through a window) •...

  • Seite 24: Installing Expert Gps Clock

    USB port. After all cables have been connected, the PC can be switched on. The LED on the top side of Expert GPS CLOCK starts to blink red immediatly. Once the LED stays red, Expert GPS CLOCK has a valid time.

  • Seite 25: Usb Driver Installation

    Expert GPS CLOCK to your PC. The LED on the top side of Expert GPS CLOCK starts to blink red immediatly. Once the LED stays red, Expert GPS CLOCK has a valid time. USB Driver Installation If you have already connected Expert GPS CLOCK via USB adapter to your PC, then unplug it.
  • Seite 26 Placing the receiver indoors on the windowsill Place the module on the windowsill with the backside downwards. However in this position the receiving might be less good because of obstructed view. Expert GPS CLOCK...
  • Seite 27 Important: Make sure to comply with the specified operating tem- perature range (Minimum: -40°C, Maximum: 85°C)! You will have the best receiving of signals if you place Expert GPS CLOCK outdoors on the windowsill or any other location with unob- structed view to the sky. Expert GPS CLOCK...

  • Seite 28: Software Description

    SetGPS.exe (see chapter 3.5). Synchronisation frequency: Here you can choose how often the PC time should be synchronised to UTC. Language: Here you can choose a language (German or English). Expert GPS CLOCK...

  • Seite 29: Changing The Module's Baud Rate

    Changing the Module's Baud Rate Following steps are necessary to change the module's baud rate. Close Expert GPS CLOCK Software (ExpGPS.exe) • Start Set GPS from the start menu (Start>Programs>Expert • GPS CLOCK>Set GPS) In the program window choose the current baud rate and the •...

  • Seite 30: Technical Support

    Technical Support If there are questions left concerning installation or use of Expert GPS CLOCK, please feel free to contact our team: Gude Analog- und Digitalsysteme GmbH Eintrachtstrasse 113 D-50668 Cologne Germany Phone: +49-221-912 90 97 Fax: +49-221-912 90 98 E-Mail: info@gude.info...

  • Seite 31: Quick Start

    Quick Start 1. Please read Important Notes on page 21 of this manual to avoid damages of Expert GPS CLOCK due to improper use. 2. Serial adapter: connect the PS/2 plug of the module to the PS/2 port of the adapter, plug the serial connector to the serial port of your PC and plug the USB plug to a USB port.
  • Seite 32 Gude Analog- und Digitalsysteme GmbH Eintrachtstraße 113 50668 Köln Tel.: +49-221-912-90-97 Fax: +49-221-912-90-98 E-Mail: info@gude.info Web: www.gude.info Expert GPS CLOCK...
