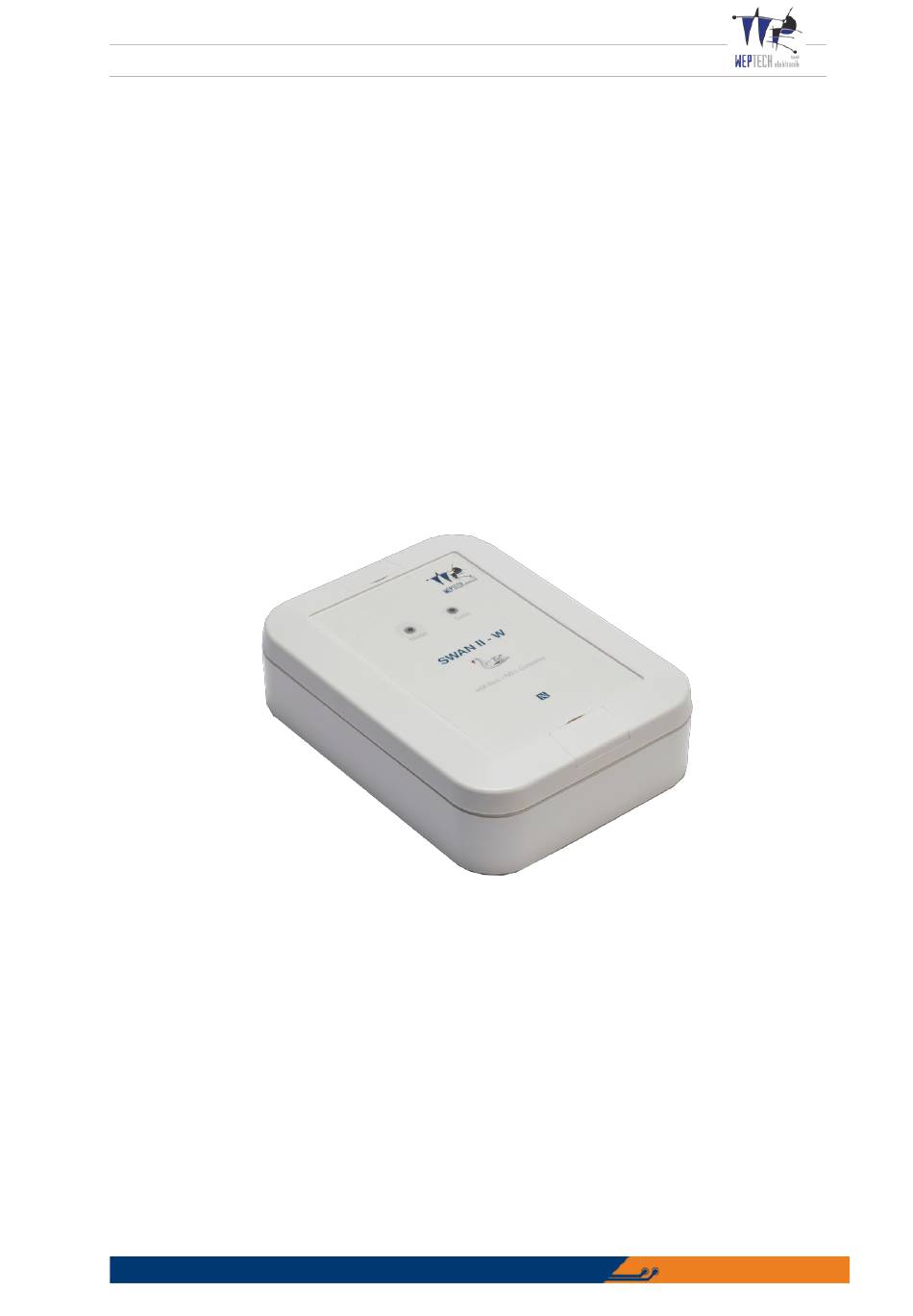

- Seite 1 Bedienungsanleitung NB1 Gateway SWAN2 wM-Bus Erstellt durch WEPTECH elektronik GmbH Ostring 10 76829 Landau...
- Seite 2 Update nach FW Release 3.6.0 EH2/RW 30.04.2021 Update nach Layout-Anpassungen & Firmware Update 3.8.2 MW/EH2/RW 17.06.2021 Korrektur des CSV-String-Formats 28.07.2021 Ergänzung DoC 09.08.2021 Update nach FW Release 3.10.0 07.03.2022 Update nach FW Release 3.12.0 WEPTECH elektronik GmbH Seite 1 von 65 V2.2...
-
Seite 3: Inhaltsverzeichnis
Montage ....................... 13 Konfiguration des Gerätes über NFC (Android) ........14 Genereller Umgang mit NFC ................14 Verbinden mit dem Gerät ................15 Konfigurationen speichern und laden ............15 NB1-Netzwerk Konfiguration ................ 18 WEPTECH elektronik GmbH Seite 2 von 65 V2.2... - Seite 4 Binäre Rohdaten (Raw Data (binary)) ............48 Rohdaten, hexadezimal codiert (Raw Data (hex encoded)) ......48 Upload als CSV-String ..................48 8.3.1 Pakettyp 1 "Initialisierung" ................49 8.3.2 Pakettyp 2 „Zählerdaten“ ................51 WEPTECH elektronik GmbH Seite 3 von 65 V2.2...
- Seite 5 Verwendung von verschiedenen Plattformen ........55 IoT-Plattform ....................55 9.1.1 Device Management auf der IoT-Plattform ............55 9.1.2 Geräte auf der IoT-Plattform ................56 WEPTECH's "Echtzeit"-Monitor mit MQTT ............. 59 9.2.1 WEPTECH MQTT Client App ................59 9.2.2 Eclipse Paho MQTT Spy ..................60 9.2.3 Verwendung von Mosquitto ................
- Seite 6 Abbildung 34 MQTT Client App ......................59 Abbildung 35 Eclipse Paho MQTT Spy URL ..................60 Abbildung 36 Eclipse Paho MQTT Login ................... 60 Abbildung 37 Eclipse Paho MQTT Spy TLS ..................61 WEPTECH elektronik GmbH Seite 5 von 65 V2.2...
-
Seite 7: Allgemeines
1 Allgemeines Lieferumfang NB1 Gateway SWAN2 wM-Bus C-Zelle (SWAN2-C) zwei Lithium Batterien (bereits integriert, nicht wechselbar) Quick Start Guide Verwendete Signalwörter und Warnsymbole Verwendete Symbole: GEFAHR/ WARNUNG/ VORSICHT Hinweis Information 2 Hinweise zur Dokumentation Sicherheitshinweise Um Gefährdungen des Bedienpersonals und Schäden am Gerät auszuschließen, müssen die beschriebenen Arbeiten von qualifiziertem Fachpersonal durchgeführt... -
Seite 8: Richtlinien, Gesetze Und Normen
Darstellung in der NFC-Configurator-App unterscheiden. Diese Bilder dienen nur als Leitfaden für die Konfiguration über die NFC-Configurator-App. Aufbewahrung Bewahren Sie diese Bedienungsanleitung sowie alle mitgeltenden Unterlagen gut auf, damit sie bei Bedarf zur Verfügung stehen. WEPTECH elektronik GmbH Seite 7 von 65 V2.2... -
Seite 9: Beschreibung Des Gerätes
Der SWAN2 ist ein batteriebetriebenes Gateway, das mit der neuen LTE Cat-NB1-Technologie bis zu 250 (SWAN2-C) wireless M-Bus-Geräte direkt mit dem Mobilfunknetz verbindet. Die Konfiguration des Gateways erfolgt per NFC-Schnittstelle. Hierzu stellt WEPTECH eine Android- Applikation zur Verfügung (s. Abschnitt 5). Über diese Android-Applikation kann ebenfalls ein Update der Firmware des Gateways durchgeführt werden. -
Seite 10: Beschreibung Des Sendebetriebs
Mikro SIM (3FF) (eSIM auf Anfrage) Schutzklasse IP67 Maße: ca. 150 x 110 x 40 mm Benutzung im Temperaturbereich von -20 – +55 °C Benutzung im Luftfeuchtigkeitsbereich von 0% bis 95% - nicht kondensierend Tabelle 1 Geräteeigenschaften WEPTECH elektronik GmbH Seite 9 von 65 V2.2... -
Seite 11: Beschreibung Des Betriebsverhaltens
Aktionen schon eine Belastung der Batterie durchgeführt wird. Im Standby-Betrieb blitzt die blaue LED ca. alle 20 Sekunden. Dieses Blitzen kann über den Quiet- Mode in der NFC-Configurator-App deaktiviert werden (s. Abschnitt 5.8 ). WEPTECH elektronik GmbH Seite 10 von 65 V2.2... -
Seite 12: Nfc-Konfiguration
Während des eigentlichen Uploads der Daten (der i. d. R. nur wenige Sekunden dauert) blitzt die die blaue LED für jedes gesendete Paket. Nach dem Senden aller Daten blitzt die blaue LED alle 2 Sekunden bis die LTE Cat-NB1-Verbindung vom Netzwerk freigegeben ist. WEPTECH elektronik GmbH Seite 11 von 65 V2.2... -
Seite 13: Erstinbetriebnahme & Montage
4 Erstinbetriebnahme & Montage Öffnen des Gerätes Das Gerät wird durch Lösen der 6 Schrauben auf der Rückseite des Gehäuses geöffnet. Aufsicht auf Elektronik SWAN2 Abbildung 1 Aufsicht auf die Elektronik WEPTECH elektronik GmbH Seite 12 von 65 V2.2... -
Seite 14: Einlegen Der Sim-Karte
Einlegen der SIM-Karte Zwecks Kommunikation über das Mobilfunknetz ist eine LTE Cat-NB1-fähige SIM-Karte (Format 3FF „Micro“) erforderlich. In Deutschland empfiehlt WEPTECH hierzu eine Karte der Deutschen Telekom, alternativ auch den Anbieter 1NCE: https://1nce.com/ Die SIM-Karte ist mit den Kontakten nach unten in den entsprechenden SIM-Kartenhalter einzulegen (s. -
Seite 15: Konfiguration Des Gerätes Über Nfc (Android)
Gerät übertragen werden. Hierzu verbinden Sie die NFC-Schnittstellen erneut. Je nach Konfiguration kann es zu einem längeren Ladevorgang kommen. Dies wird über einen Ladefortschrittsbalken gekennzeichnet. Bitte halten Sie die Verbindung der NFC- Schnittstellen bis zum vollständigen Abschluss aufrecht. WEPTECH elektronik GmbH Seite 14 von 65 V2.2... -
Seite 16: Verbinden Mit Dem Gerät
1. Gehen Sie im Hauptmenü auf ONFIGURATION 2. Tippen Sie auf drei Punkte rechts oben. Es öffnet sich ein Drop-Down Menü. 3. Um ihre Konfiguration auf ein anderes Gerät zu übertragen, haben Sie nun 2 Möglichkeiten. WEPTECH elektronik GmbH Seite 15 von 65 V2.2... -
Seite 17: Abbildung 5 Konfiguration Speichern Und Laden (1)
Dafür gehen Sie auf „Load“ wählen die entsprechende Konfiguration aus und drücken auf „Select“ d. Um die Konfiguration danach auf ihr Gerät zu schreiben, drücken Sie auf RITE Abbildung 6 Konfiguration speichern und laden (2) WEPTECH elektronik GmbH Seite 16 von 65 V2.2... -
Seite 18: Abbildung 7 Konfiguration Klonen
Die App bleibt so lange im „Pairing-Modus“, bis Sie diesen mit „Cancel“ beenden. Abbildung 7 Konfiguration klonen Die Geräte müssen von derselben Variante, mit der gleichen Firmware ausgestattet und mit demselben Passwort konfiguriert sein, damit das „Klonen“ der Konfiguration möglich ist. WEPTECH elektronik GmbH Seite 17 von 65 V2.2... -
Seite 19: Nb1-Netzwerk Konfiguration
Sollten der APN und PLMN nicht bekannt sein, besteht auch die Möglichkeit sich automatisch in das entsprechende Netz einzuwählen. Dazu können diese Felder frei bleiben. Der Einwahlvorgang kann dann bis zu 15 Minuten in Anspruch nehmen. WEPTECH elektronik GmbH Seite 18 von 65 V2.2... -
Seite 20: Konfiguration Sendebetrieb
Sofern HTTP bzw. HTTPS als Protokoll für den Upload ausgewählt wurde, kann mit diesem Parameter festgelegt werden, welche Request-Methode für den Upload der Daten verwendet werden soll. Weitere Details sind in Abschnitt 7.2 zu finden. WEPTECH elektronik GmbH Seite 19 von 65 V2.2... - Seite 21 Erster Retry: Upload innerhalb von 1-3 Stunden nach dem geplanten Upload Zweiter Retry: Upload innerhalb von 3-7 Stunden nach dem geplanten Upload Dritter Retry: Upload innerhalb von 7-15 Stunden nach dem geplanten Upload WEPTECH elektronik GmbH Seite 20 von 65 V2.2...
-
Seite 22: Abbildung 9 Konfiguration Sendebetrieb
Hierzu ist gegebenenfalls eine erneute NFC-Verbindung erforderlich. Abbildung 9 Konfiguration Sendebetrieb Die Daten werden mit dem konfigurierten Protokoll und dem ausgewählten Datenformat an Ihren Server übertragen. Stellen Sie sicher, dass Ihr Server dieses Protokoll verarbeiten kann. WEPTECH elektronik GmbH Seite 21 von 65 V2.2... -
Seite 23: Intervall Sendebetrieb
Tag zu Tag und Gerät zu Gerät. Drücken Sie auf um die Konfiguration zu übernehmen und auf das Gerät zu übertragen. RITE Hierzu ist gegebenenfalls eine erneute NFC-Verbindung erforderlich. WEPTECH elektronik GmbH Seite 22 von 65 V2.2... -
Seite 24: Abbildung 10 Konfiguration Intervall Sendebetrieb
Im oben gezeigten Beispiel überträgt das Gateway an allen Monaten (alle Monate sind ausgewählt), täglich („Day of month“ alle ausgewählt) und stündlich (alle Tagesstunden und ein Vorgang pro Stunde sind ausgewählt) die Daten zum konfigurierten Server. WEPTECH elektronik GmbH Seite 23 von 65 V2.2... -
Seite 25: Konfiguration Empfangsbetrieb
Nenndatenrate von 100kcps ist mit aktiver DLL jedoch reduziert, deswegen muss sichergestellt werden, dass die zu empfangenden wM-Bus-Geräte, mit einer Datenrate von 100kcps senden. Diese Einstellung ist nur verfügbar, wenn die Expert WEPTECH elektronik GmbH Seite 24 von 65 V2.2... -
Seite 26: Abbildung 11 Konfiguration Empfangsbetrieb
Drücken Sie auf W um die Konfiguration zu übernehmen und auf das Gerät zu übertragen. RITE Hierzu ist gegebenenfalls eine erneute NFC-Verbindung erforderlich. Beispiel für Konfiguration der Dauer und einzusammelnder Telegramme im Empfangsbetrieb: WEPTECH elektronik GmbH Seite 25 von 65 V2.2... -
Seite 27: Intervall Empfangsbetrieb
Zeitfenster in Minuten für die Ausführung der konfigurierten Aktion festgelegt werden. Das Ereignis findet dann zu einem zufälligen Zeitpunkt innerhalb dieses Zeitfensters statt. Die Ausführung des Ereignisses wird damit um WEPTECH elektronik GmbH Seite 26 von 65 V2.2... -
Seite 28: Abbildung 12 Konfiguration Intervall Empfangsbetrieb
Im oben gezeigten Beispiel sammelt das Gateway an allen Monaten (alle Monate sind ausgewählt), täglich (alle Tage des Monats sind ausgewählt) und stündlich (alle Tagesstunden und ein Vorgang pro Stunde sind ausgewählt) die Daten ein. WEPTECH elektronik GmbH Seite 27 von 65 V2.2... -
Seite 29: Zeiteinstellung
Time: Zeigt die aktuelle Uhrzeit des Gerätes an. Drücken Sie auf um die Konfiguration zu übernehmen und auf das Gerät zu übertragen. RITE Hierzu ist gegebenenfalls eine erneute NFC-Verbindung erforderlich. Abbildung 13 Konfiguration Time Setup WEPTECH elektronik GmbH Seite 28 von 65 V2.2... -
Seite 30: Weitere Konfigurationen
Jumpers). Wenn diese Option aktiv ist, dann geht das Gerät nach dem Einschalten nicht in den Shipping Mode über, sondern führt direkt eine Synchronisierung der Zeit sowie einen Sammel- und Sendevorgang durch. Das Gerät ist anschließend für die Verarbeitung der konfigurierten Events bereit. WEPTECH elektronik GmbH Seite 29 von 65 V2.2... -
Seite 31: Credentials
Benutzername als PSK-ID und das Passwort als PSK. Das Passwort muss als hexadezimale Zeichenfolge eingegeben werden. Eine Mindestlänge für den PSK gibt es nicht. Beispiel für PSK: 0102030405060708090A0B0C0D0E0F Abbildung 14 Credentials Menü WEPTECH elektronik GmbH Seite 30 von 65 V2.2... -
Seite 32: Adress-Management
Konfiguration zu übernehmen und auf das Gerät zu übertragen. RITE Hierzu ist gegebenenfalls eine erneute NFC-Verbindung erforderlich. Abbildung 15 wireless M-Bus Gerät hinzufügen Sobald nur ein einziger Eintrag in der Whitelist angelegt wird, werden alle Zähler ohne übereinstimmenden Eintrag verworfen! WEPTECH elektronik GmbH Seite 31 von 65 V2.2... -
Seite 33: Beschreibung Wireless M-Bus Adresse
Fall durch ein ersetzt. Dieser Bestandteil wird in diesem Fall beim Adressvergleich ignoriert. Abbildung 16 Beschreibung Wildcard In dem oben aufgezeigten Beispiel werden alle Geräte vom Hersteller „WEP“ mit dem Gerätetyp „1B“ eingesammelt werden. WEPTECH elektronik GmbH Seite 32 von 65 V2.2... -
Seite 34: Radio Scan List (Rsl) & Whitelist
3. Gehen Sie auf „Whitelist“. Das in Schritt 2 ausgewählte Gerät erscheint nun auch in der Whitelist. Drücken Sie auf um die Konfiguration zu übernehmen und auf das Gerät zu übertragen. RITE Hierzu ist gegebenenfalls eine erneute NFC-Verbindung erforderlich. WEPTECH elektronik GmbH Seite 33 von 65 V2.2... -
Seite 35: Whitelist Speichern Und Laden
Über „Import Entries“ kann entweder die lokal gespeicherte oder eine manuell erstellte Datei ausgewählt und geladen werden. Die Beschreibung des Formats der Whitelist folgt im nächsten Absatz. Abbildung 18 Save & Load Whitelist WEPTECH elektronik GmbH Seite 34 von 65 V2.2... -
Seite 36: Abbildung 19 Format Whitelist
Bus Adresse finden Sie in Abschnitt 5.10.2. Zusätzlich besteht die Möglichkeit über das Symbol „#“ Kommentare in die Whiteliste einzutragen. Diese werden beim Laden auf das Gerät ignoriert. Abbildung 19 Format Whitelist WEPTECH elektronik GmbH Seite 35 von 65 V2.2... -
Seite 37: Device Installation
Die Daten werden bis zum nächsten Sendebetrieb gespeichert. 5.11.3 Sendebetrieb (Upload Data) Das Gateway startet den Sendebetrieb. Dazu werden die in den Upload Konfigurationen (s. Abschnitt 5.5) eingetragenen Parameter genutzt. Dabei werden alle Zählertelegramme WEPTECH elektronik GmbH Seite 36 von 65 V2.2... -
Seite 38: Radio Scan List (Rsl) Erstellen (Build Radio Scan List)
Vorgangs gelöscht. Durch Aktivieren dieser Option findet das Löschen der Radio Scan List nicht statt und neue wM-Bus-Zähler werden an die bestehende Radio Scan List angehängt. Abbildung 21 Parameter zum Erstellen der Radio Scan List WEPTECH elektronik GmbH Seite 37 von 65 V2.2... -
Seite 39: Device Status
Hier können Sie die Batteriespannung und die Temperatur des Gerätes einsehen. Bei dem angezeigten Zeitstempel handelt es sich um die Geräte- Zeit, bei der die Werte für Batteriespannung und Temperatur erfasst wurden. Abbildung 22 Device Status WEPTECH elektronik GmbH Seite 38 von 65 V2.2... -
Seite 40: Device Management
Ecke und setzen den Haken bei „Remove Password“. Drücken Sie auf um die Konfiguration zu übernehmen und auf das Gerät zu übertragen. RITE Hierzu ist gegebenenfalls eine erneute NFC-Verbindung erforderlich. Abbildung 23 Passwort ändern WEPTECH elektronik GmbH Seite 39 von 65 V2.2... -
Seite 41: Firmware Update Durchführen
Gerätevariante gesucht. c. Local: Eine lokale Firmware-Datei für das Update auswählen. Diese Option wird nur in Ausnahmefällen benötigt. Dateien für das Update werden von WEPTECH bereitgestellt. 4. Zusätzlich ist ein Downgrade der Firmware-Version möglich. Dazu gehen Sie auf die 3 Punkte in der oberen rechten Ecke, setzen den Haken bei „Allow Downgrade“... -
Seite 42: Shipping Mode Aktivieren
übertragen. Hierzu ist gegebenenfalls eine erneute NFC-Verbindung erforderlich. Abbildung 25 Shipping Mode aktivieren Im „Shipping Mode“ verhindert das Gerät eine Passivierung der Lithium Batterie indem es alle 24 Stunden die Batterie für eine kurze Zeit belastet. WEPTECH elektronik GmbH Seite 41 von 65 V2.2... -
Seite 43: Factory Reset
Zurücksetzen blitzt die rote LED zwei Mal auf. Folgende Dinge werden mit dem Factory Reset zurückgesetzt: Konfigurationen auf die Standardwerte Löschen der Whitelist Löschen der RSL Zurücksetzen der Gerätezeit NFC-Passwort wird dann auf die IMEI des Gerätes gesetzt WEPTECH elektronik GmbH Seite 42 von 65 V2.2... -
Seite 44: Remote-Konfiguration Und Firmware-Update
Über HTTP und HTTP mit TLS (HTTPS) kann sichergestellt werden, dass alle gesendeten Daten des Gateways auf dem Server angekommen sind. Als Upload-Server muss eine vollständige URI vorgeben werden, die aus einem Server und einem Pfad besteht (bspw. „weptech-iot.de/swan2“). Es nicht notwendig den Präfix „http://“ bzw. „https://“ anzugeben, da es sich aus dem ausgewählten Protokoll ergibt. -
Seite 45: Anforderungen An Server
Für HTTPS muss der Server eine der folgenden Cipher Suites unterstützen, damit eine sichere Verbindung zwischen dem Gateway und dem Server aufgebaut werden kann. TLS_RSA_WITH_AES_256_CBC_SHA256 TLS_RSA_WITH_AES_256_CBC_SHA TLS_RSA_WITH_AES_128_CBC_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA TLS_RSA_WITH_3DES_EDE_CBC_SHA Tabelle 4 Unterstütze Cipher Suites WEPTECH elektronik GmbH Seite 44 von 65 V2.2... -
Seite 46: Authentifizierung
Bei einem Datenupload über einen POST-Request wird der Request direkt an die URI gerichtet, die als Upload-Server konfiguriert ist. Die vollständige URI wird aus dem ausgewählten Protokoll und dem konfigurierten Port gebildet. Beispiel: Upload-Server: weptech-iot.de/Upload Port: 21021 Protocol: HTTPS Request-Method: POST Full URI: https://weptech-iot.de:21021/Upload WEPTECH elektronik GmbH Seite 45 von 65 V2.2... -
Seite 47: Lwm2M
Verfügung. Nach Ablauf dieser Zeit ohne weitere Transaktionen, meldet sich der LwM2M Client ab und geht wieder, bis zum Eintreten des nächsten Ereignisses, in den Standby-Modus über. Kommunikation zwischen den LwM2M Client und Server ist nur während der Registrierungsperiode möglich. WEPTECH elektronik GmbH Seite 46 von 65 V2.2... - Seite 48 Das Dokument [4] enthält die detaillierte Spezifikation des LwM2M Clients und der Objekte des SWAN2 Gateways. Die LwM2M Objektbeschreibungen im XML-Format können über die Webseite von WEPTECH bezogen werden. Der Energiebedarf ist vergleichbar mit UDP sofern das Auslesen der Zählerdaten über den Observe- Notify-Mechanismus erfolgt und die Option für die Quittierung der Notifizierung deaktiviert ist.
-
Seite 49: Datenformate
Informationen zu den Zählerdaten. Zusätzlich wird in allen Pakettypen eine Checksumme (CRC32) übertragen, welche über „Suppress CRC Packets“ deaktiviert werden kann. Die einzelnen Formate werden im Folgenden genauer beschrieben. Abbildung 27 Format Specification WEPTECH elektronik GmbH Seite 48 von 65 V2.2... -
Seite 50: Pakettyp 1 "Initialisierung
8.3.1 Pakettyp 1 "Initialisierung" Es wird ein Telegramm mit den SWAN2 betreffenden Daten übermittelt. Beispieltelegramm mit aktivierter Checksumme (CRC32): 1,"867997030568652",1,0,0,"2021-06-17T14:25:58+00:00","Weptech Elektronik","SWAN 2 NB1- Gateway","3.8.4",5,,,,,3375,30,3165,5,26202,"100.85.20.75",47848,51268967,20,2,0,-89,-5,- 84,"BC66NBR01A10","89882806660010962886","901405101096288",,0,,,,0xCC02326E 8.3.1.1 Beschreibung Telegramm Pakettyp 1 Position Beschreibung Datentyp Beispielwert Telegramm-ID , ist immer „1“ in... - Seite 51 1,"867997030568652",1,0,0,"2021-06-17T14:25:58+00:00","Weptech Elektronik","SWAN 2 NB1- Gateway","3.8.4",5,,,,,3375,30,3165,5,26202,"100.85.20.75",47848,51268967,20,2,0,-89,-5,- 84,"BC66NBR01A10","89882806660010962886","901405101096288",,0,,,,0xCC02326E Position Beschreibung Datentyp Beispielwert Batteriespannung in mV Vorzeichenlose 3165 während Benutzung Ganzzahl (UINT16) Registrierungs-Status im Vorzeichenlose Netzwerk (1 = Ganzzahl Heimnetzwerk; 5 = Roaming) Kennung des Operators Vorzeichenlose 26202 "PLMN" Ganzzahl (UINT32) IP-Adresse des Gerätes im Zeichenkette "100.85.20.75"...
-
Seite 52: Pakettyp 2 „Zählerdaten
Ganzzahl (UINT32) Zeitstempel Zeichenkette "2021-06-17T14:25:58+00:00" Übertragungszeitpunkt des Telegramms (nach ISO 8601 Format) Paketnummer Vorzeichenlose Telegrams im Speicher Ganzzahl (UINT32) OMS-Adresse Zeichenkette "00000000-ELR-12-37" Sensors Sensordaten ((w)M- Zeichenkette "LkSSFQAAAAASN3rwGCAlNTFPGpL+5y Bus Rohdaten), Base64 ZI4XHq3Z4OGJ+gGwu422gjslRrlNfTrjo=" codiert WEPTECH elektronik GmbH Seite 51 von 65 V2.2... -
Seite 53: Pakettyp 3 „Abschluss
8601 Format) Anzahl an (UDP-) Paketen die Vorzeichenlose versendet werden sollten (Netto). Ganzzahl (UINT32) Anzahl an (UDP-) Paketen, die Vorzeichenlose versendet wurden. Beinhaltet Ganzzahl (UINT32) auch Wiederholungen, wenn Senden eines Paket fehlschlägt. WEPTECH elektronik GmbH Seite 52 von 65 V2.2... -
Seite 54: Tabelle 9 Beschreibung Csv String - Pakettyp 3
Ganzzahl (UINT32) Zähler über fehlgeschlagene NB1- Vorzeichenlose Verbindungen Ganzzahl Reserviert Reserviert Reserviert CRC32 über den gesamten String Vorzeichenlose 0xF1A72C05 bis zu diesem Hex-Wert Hexadezimalzahl Tabelle 9 Beschreibung CSV String - Pakettyp 3 WEPTECH elektronik GmbH Seite 53 von 65 V2.2... -
Seite 55: Status Flag In Csv String
TIME_SYNC_FAILED Fehler beim Ermitteln der Uhrzeit per NTP oder aus Netzwerk. Zurückgesetzt bei der nächsten erfolgreichen Abfrage. SOFTWARE_ERROR Detektion eines Softwarefehlers. Mit WEPTECH in Verbindung setzen. HARDWARE_ERROR Detektion eines Hardwarefehlers. Mit WEPTECH in Verbindung setzen. Tabelle 10 Status Flags Die Flags können durch einen Power-On-Reset (Jumper ziehen und etwa 60 s warten) zurückgesetzt werden. -
Seite 56: Verwendung Von Verschiedenen Plattformen
(MUNIA & ROBIN) und unser NB-IoT Gateway (SWAN2). Hier kann z.B. der Status, die Signalqualität, der Batteriestand sowie weitere Informationen eingesehen werden. Per Klick auf das jeweilige Gerät gelangen Sie in das Menü des Gerätes. Abbildung 28 Device Management WEPTECH elektronik GmbH Seite 55 von 65 V2.2... -
Seite 57: Geräte Auf Der Iot-Plattform
Melden Sie sich mit den Ihnen zugesandten Login-Daten auf der ROCK5-Plattform an. Klicken Sie im linken Menü unter „Projekte“ auf ihr Projekt und auf „Edge-Konnektoren“. Danach klicken Sie auf die bereits bestehende Konfiguration. Abbildung 30 Edge-Konnektor - IoT-Plattform WEPTECH elektronik GmbH Seite 56 von 65 V2.2... -
Seite 58: Abbildung 31 Edge-Konnektor - Live Payloads
Geräte sind unsere bereits vorkonfigurierten Sensoren und das Gateway. Geräte mit einem roten Punkt sind dann Ihre wireless M-Bus / OMS Geräte + ggf. weitere Geräte die sich in Reichweite befinden und empfangen werden. WEPTECH elektronik GmbH Seite 57 von 65 V2.2... -
Seite 59: Abbildung 32 Edge-Konnektor - Device Id/Data
Abbildung 33 Edge-Konnektor - Device ID Haben Sie ihr Gerät gefunden? Perfekt! Ihre Daten werden eingesammelt und auf die Plattform übertragen. Ihre Geräte werden nicht angezeigt? Wir helfen Ihnen weiter. Kontaktieren Sie uns bitte. WEPTECH elektronik GmbH Seite 58 von 65 V2.2... -
Seite 60: Weptech's "Echtzeit"-Monitor Mit Mqtt
Um dem Benutzer die Überwachung der Daten auf seinem PC oder Smartphone zu erleichtern, bietet WEPTECH einen Gateway-Service an. Dieser Dienst analysiert eingehende UDP-Pakete, die vom SWAN2 stammen, und leitet sie unter Verwendung der Geräte-IMEI als Inhalt an einen MQTT- Broker weiter (Publish / "veröffentlicht sie"). -
Seite 61: Eclipse Paho Mqtt Spy
Betriebssystemen verwendet werden. Sie können Sich dieses Programm über folgenden Link herunterladen https://github.com/eclipse/paho.mqtt-spy/wiki/Downloads Bitte fügen Sie eine neue Verbindung mit "weptech.net" als Server-URL hinzu: Abbildung 35 Eclipse Paho MQTT Spy URL Aktivieren Sie auf der Registerkarte "Sicherheit" das Kontrollkästchen "Benutzerauthentifizierung"... -
Seite 62: Verwendung Von Mosquitto
Die Befehlszeile zum Aufruf des Mosquitto MQTT-Clients lautet wie folgt: mosquitto_sub -h weptech.net -u <IMEI> -P <Password> -p 8883 --capath /etc/ssl/certs/ -t '/weptech/imei/<IMEI>' –v Bitte ersetzen Sie die IMEI sowie das Passwort mit den von WEPTECH bereitgestellten Anmeldeinformationen. WEPTECH elektronik GmbH Seite 61 von 65 V2.2... -
Seite 63: Declaration Of Conformity
10 Declaration of Conformity WEPTECH elektronik GmbH Seite 62 von 65 V2.2... -
Seite 64: Begleitdokumente
Verschulden vorliegt. Der Autor behält es sich ausdrücklich vor, Teile dieses Dokuments ohne gesonderte Ankündigung zu verändern, zu ergänzen, zu löschen oder die Veröffentlichung zeitweise oder endgültig einzustellen. WEPTECH elektronik GmbH Seite 63 von 65 V2.2... -
Seite 65: Gebrauchsbeschränkung
Effektivität beeinflusst werden kann. WEPTECH Kunden, die diese Produkte in solchen Applikationen verwenden oder sie für solche Verwendungen verkaufen, handeln auf eigenes Risiko und müssen WEPTECH von allen Schäden freistellen, die durch den Verkauf zu ungeeigneten Zwecken oder die ungeeignete Verwendung entstehen.
